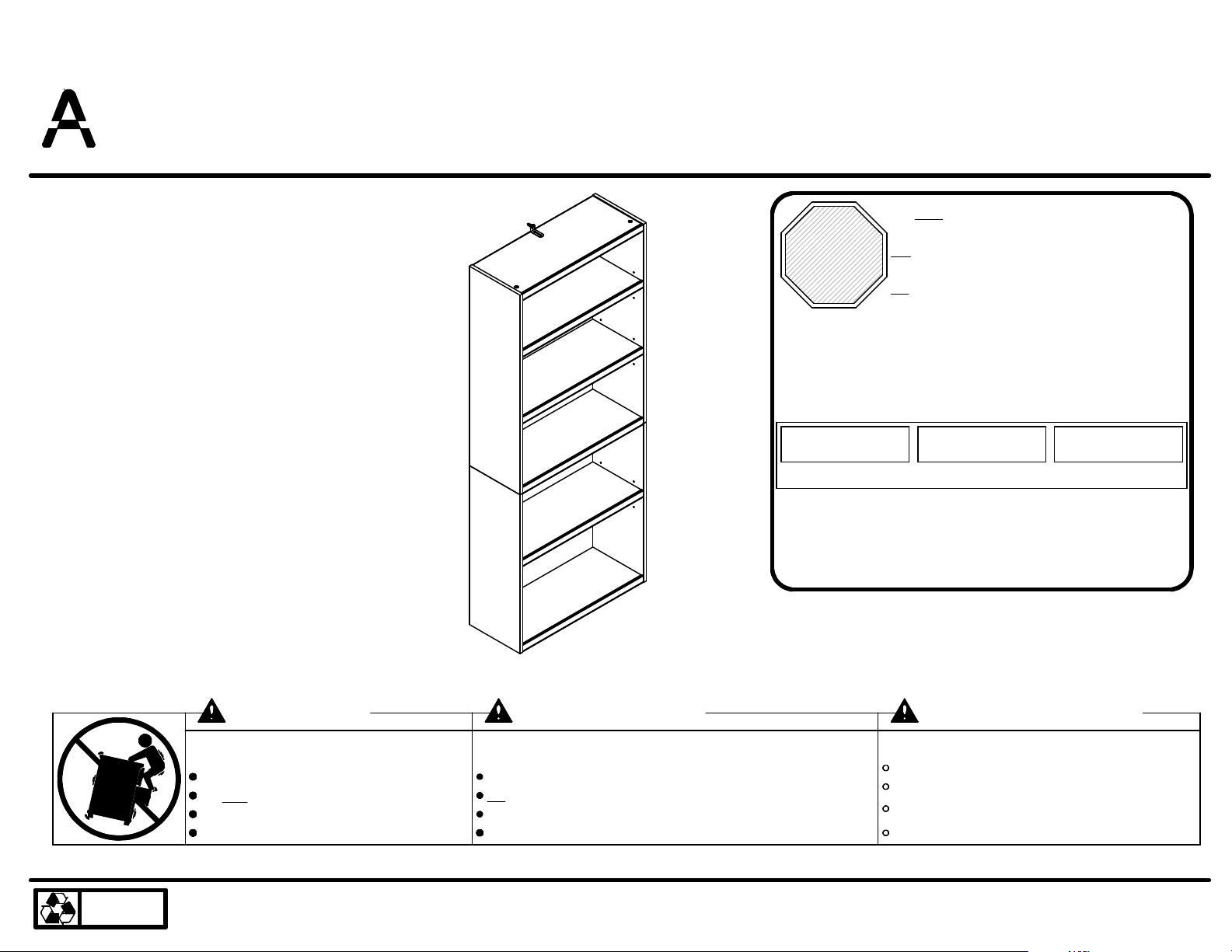

Dorel Ameriwood 9602207P Bedienungsanleitung

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and ollow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones in eriores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les en ants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

I a part is missing or damaged, please visit our website or call our toll- ree customer

service line. We will gladly ship your replacement parts FREE o charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll ree:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por avor tenga esta manual listo.

Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B349602207P0

9602207P

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

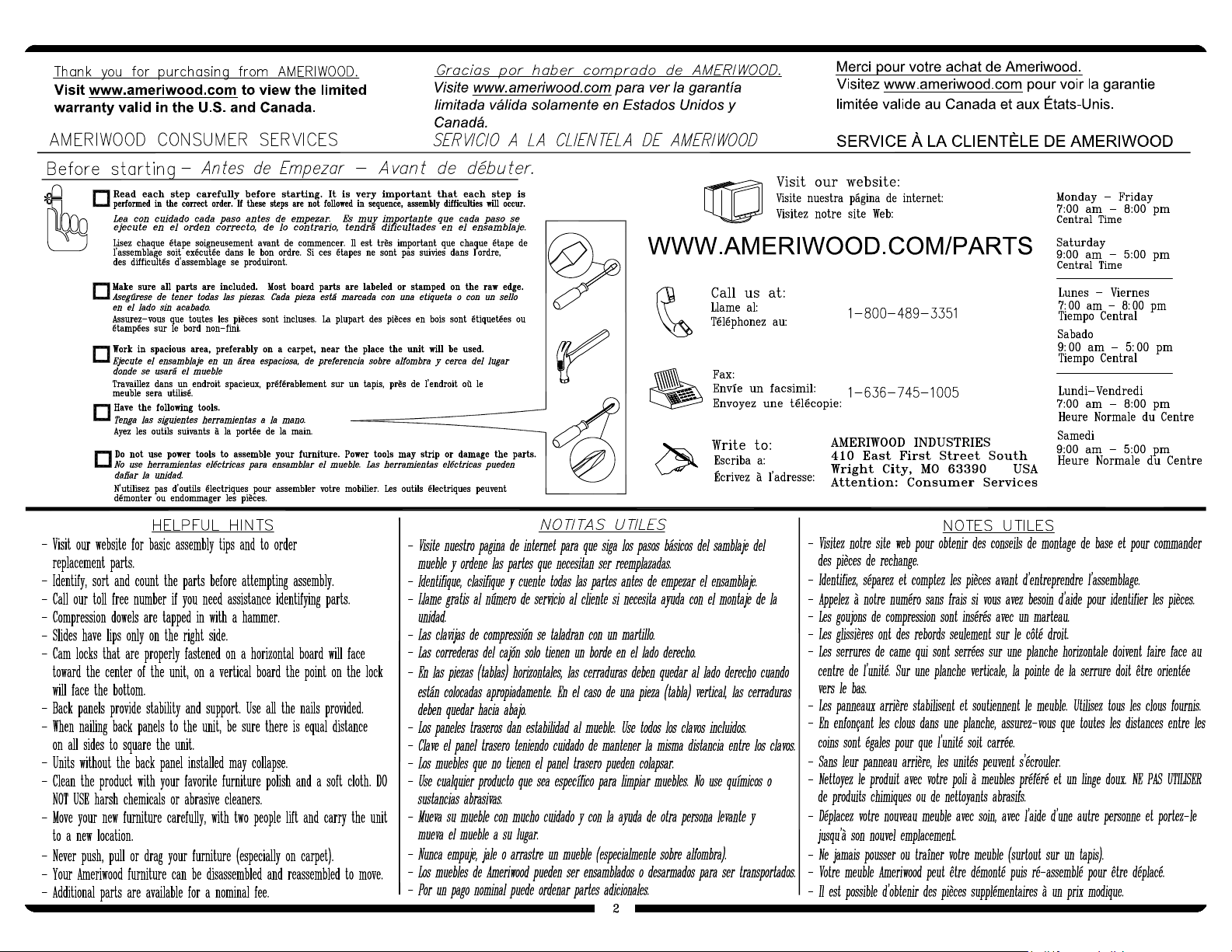

This unit has been designed to

support the maximum loads shown.

Exceeding these load limits could

cause sagging, instability, product

collapse, and/or serious injury.

Esta unidad ha sido diseñada para

soportar la carga máxima anotada.

El exceder estos límites puede

causar inestabilidad, colapsarse y/o

causar serias lesiones.

Ce meuble a été conçu pour

supporter les charges maximales

indiquées. En excédant ces limites

de charge, le meuble pourrait devenir

instable, s’effondrer, et/ou causer des

blessures graves.

MAXIMUM LOADS – CARGA

MAXIMA - CHARGES MAXIMALES

0 lbs.

0 kg.

35 lbs.

15.8 kg.

35 lbs.

15.8 kg.

50 lbs.

22.7 kg.

35 lbs.

15.8 kg.

50 lbs.

22.7 kg.

xxxxxxxxxxxxxxx

xxxxxxx

xxxxxxxxxxxxxxx

xxxxxxxx

xxxxxxxxxxxxxxx

xxxxx

xxxxxxxxxxxxxxxx

xxxxxxxxxxx

xxxxxxxxxxxxxxx

xxxxx

xxxxxxxxxxxxxxx

xxxxxxxxxxxxxxxxxxx

9:00am - 5:00pm

B349602207P0

3 /10

?? www.ameriwood.com ??

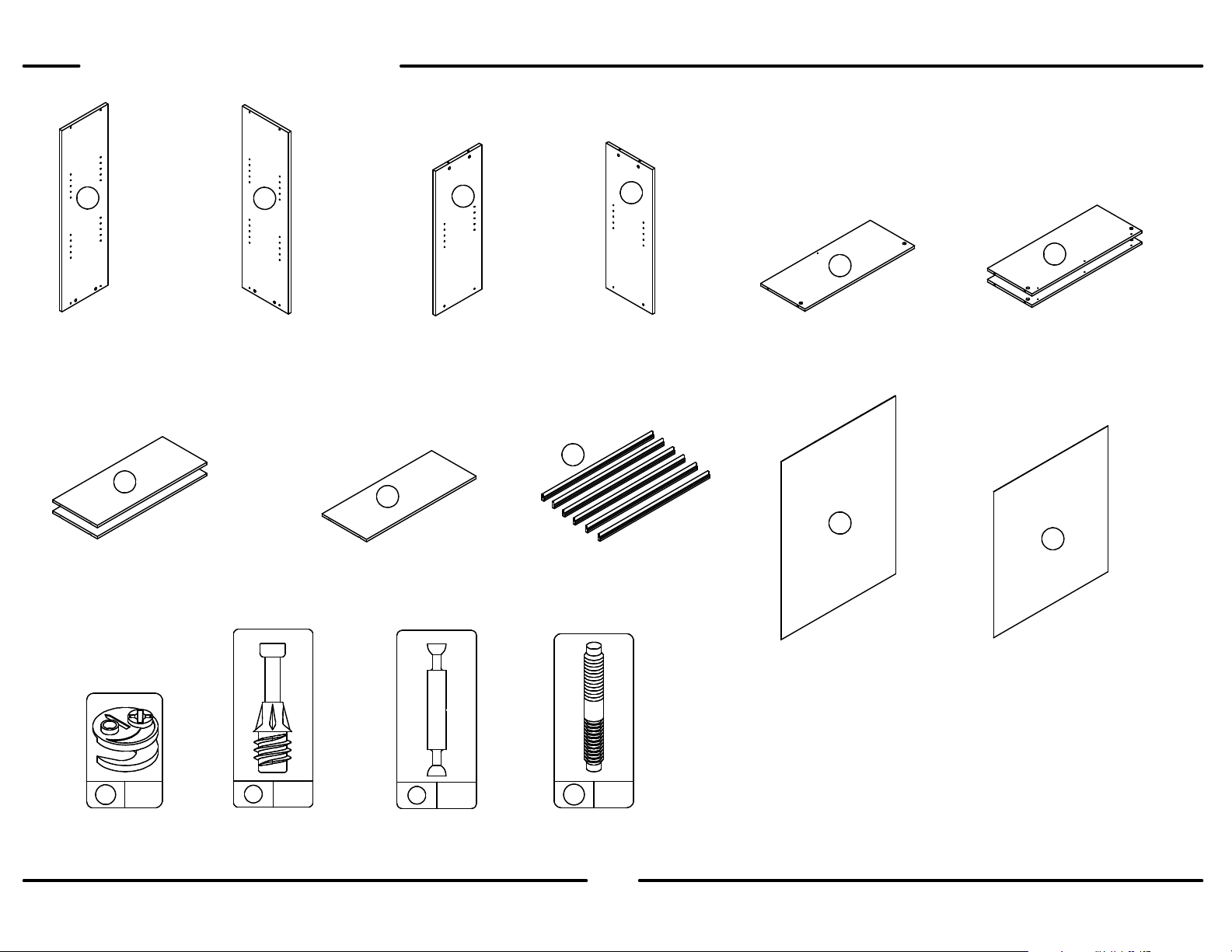

PARTS - PIEZAS - PIECES

ABCD

top

cime

dessus

39602207050

2 fixed shelves

2 estantes fijo

2 tablettes fixe

39602207060

lower adjustable shelf

estante ajustable inferior

tablette regable inférieure

39602207080

2 upper adjustable shelves

2 estantes ajustable

2 tablettes regable supérieures

39602207070

left lower panel

panel izquierdo inferior

panneau gauche inférieur

39602207031

right lower panel

panel derecho inferior

panneau droit inférieur

39602207041

lower back panel

panel trasero inferior

panneau arrière inférieur

K960220720

upper back panel

panel trasero superior

panneau arrière supérieur

K960220710

left lower panel

panel izquierdo superior

panneau gauche supérieur

39602207011

right lower panel

panel derecho superior

panneau droit supérieur

39602207021

6 moldings

6 molduras

6 moulures

39602207090

cam bolt

#A22510

perno de leva

boulon de came

#A21520

compression dowel

clavija de compresion

goujon de compression

cam bolt

#A22460

perno de leva

boulon de came

1 6

#A22500

cam lock

cerradura de leva

serrure de came

B349602207P0

4 /10

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

x7 64

#A21110

nail

clavo

clou

9 1

#A84050

safety bracket kit

juego del soporte de seguridad

ensemble de courroie de sécurite

x8 12

#A80250

shelf support

soporte de tablero

support de la tablette

9c 9d

518

#A53840

angle bracket

support de l'angle

anaquel del ángulo

#A12110

7/16" washer head

cabeza redondo 7/16"

tête ronde

7/16"

#A11040

3/8" pan head

cabeza redondo 3/8"

tête ronde

3/8"

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

11 8

#A22430

cam lock

cerradura de leva

serrure de came

B349602207P0

5 /10

?? www.ameriwood.com ??

Approx.

7/16"

1 2

End View

Vista Final

Vau Finale

Finished Surface

Superficie Acabado

Surface Fini

9 1

Unfinished Surface

Superficie Inacabado

Surface Non Fini

5 3x

Using 3 angle brackets (5) and screws (6 & 10), attach a molding (I) to the top (E) as shown. Turn top (E) over and insert two cam

locks (1) and two compression dowels (4) as shown. Attach the safety bracket (9a) to the top (E) with screw (9b).

Usando 3 corchetes menores/mayores (5) y tornillos (6 & 10), una un molde (I) a la parte superior (E) como se muestra. Dé la

vuelta a la parte superior (E) e inserte dos cerraduras de la leva (1) y dos pasadores de la compresión (4) como se muestra. Una

el soporte de seguridad (9a) a la parte superior (E) con el tornillo (9b).

En vous servant de 3 équerres (5) et de vis (6 & 10), fixez une moulure (I) au panneau supérieur (E) comme montré. Tournez le

panneau supérieur (E) à l'envers et insérez deux serrures de came (1) et deux goujons de compression (4) comme montré. Fixez

le support de sécurité (9a) au panneau supérieur (E) avec une vis (b).

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

CAUTION: DO NOT use a power tool in this assembly step.

B349602207P0

6 /10

?? www.ameriwood.com ??

Approx.

7/16"

1 4

End View

Vista Final

Vau Finale

5 15x

15x

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

510

CAUTION: DO NOT use a power tool in this assembly step.

B349602207P0

7 /10

?? www.ameriwood.com ??

1 8

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

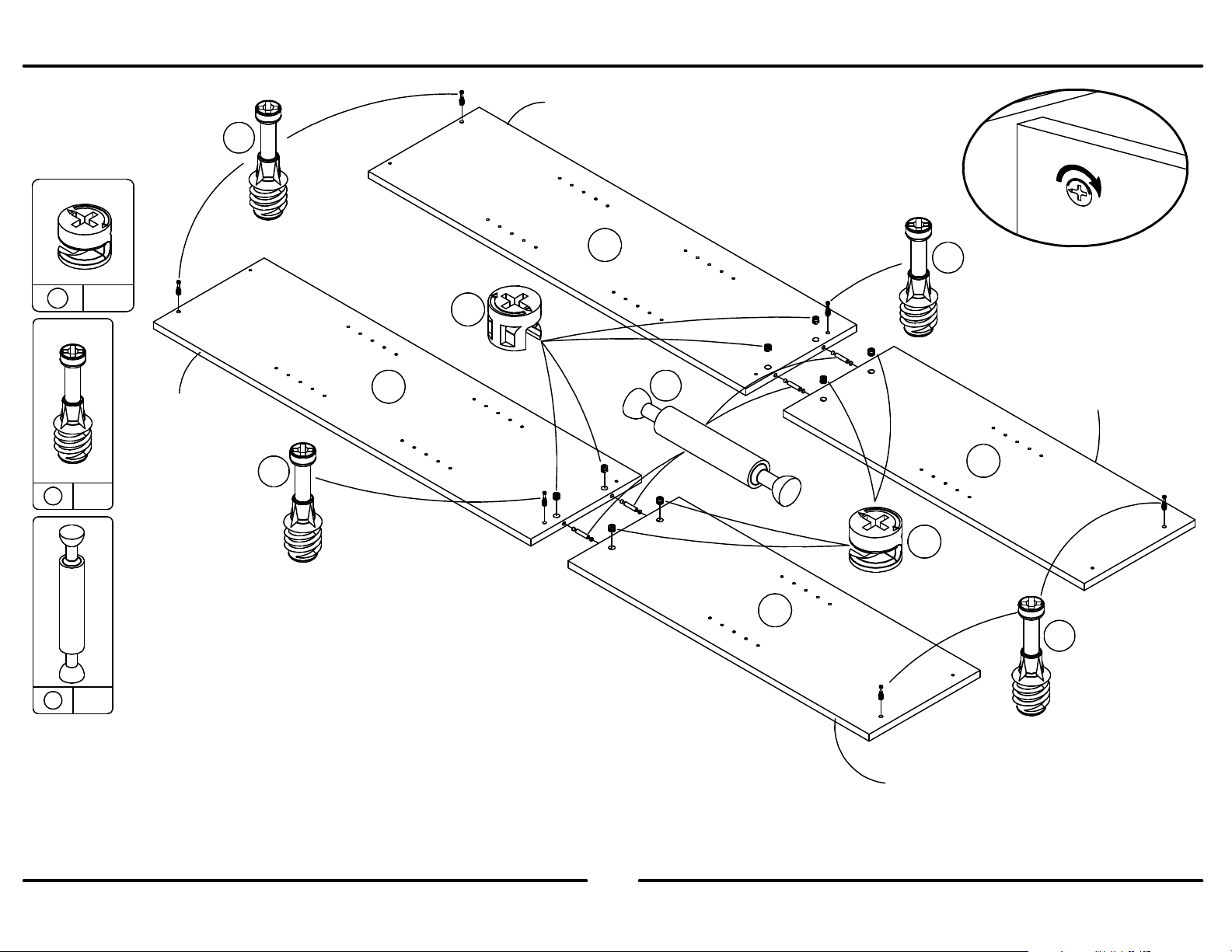

Insert two cam locks (11) into each panel as shown. Insert two

double cam bolts (3) into the upper panels (A&B) as shown and turn

cam locks clockwise to lock in place. Slide lower panels (C&D) onto

upper panels (A&B) as shown and turn cam locks (11) to lock in

place. Screw two cam bolts (2) into the upper panels (A&B) and one

into the lower panels (C&D) as shown.

Be sure cam locks (11) are fully

inserted into holes

Asegurese de cerraduras (11)

están plenamente insertados en

agujeros.

Veullez vous assurer que les

serrures de came (11) sont

insérées complètement dans les

trous.

Inserte dos cerraduras de la leva (11) en cada panel como se muestra. Inserte dos pernos dobles de la leva (3) en los paneles de la

parte superior (A& B) como se muestra y la leva de la vuelta para asegurar a la derecha en el lugar. Resbale los paneles más bajos (C&

D) sobre los paneles superiores (A& B) como se muestra y la leva de la vuelta (11) para trabarse en el lugar. Atornille dos pernos de la

leva (2) en los paneles de la parte superior (A& B) y uno en los paneles más bajos (C& D) como se muestra.

Insérez deux serrures de came (11) dans chaque panneau comme montré. Insérez deux boulons de came double (3) dans les

panneaux supérieurs (A&B) comme montré et tournez les serrures de came dans le sens des aiguilles d'une montre pour verrouiller en

place. Glissez les panneaux inférieurs (C&D) sur les panneaux supérieurs (A&B) comme montré et tournez les serrures de came (11)

pour verrouiller en place. Vissez deux boulons de came (2) dans les panneaux supérieurs (A&B) et un dans les panneaux inférieurs

(C&D) comme montré.

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

B349602207P0

8 /10

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

B349602207P0

9 /10

?? www.ameriwood.com ??

product collapse, and/or serious injury.

Por favor asegúrese que las Parte de atrás se atan

firmemente. Todos los clavos deben manejarse en las

partes recto y deben apretarse firmemente. El fracaso para

hacer para que podría causar inestabilidad, derrumbamiento

del producto, y/o la lesión seria.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

ADVERTENCIA

AVERTISSEMENT

WARNING

7 x 64

raw surface

superficie cruda

surface crue

1st

2nd

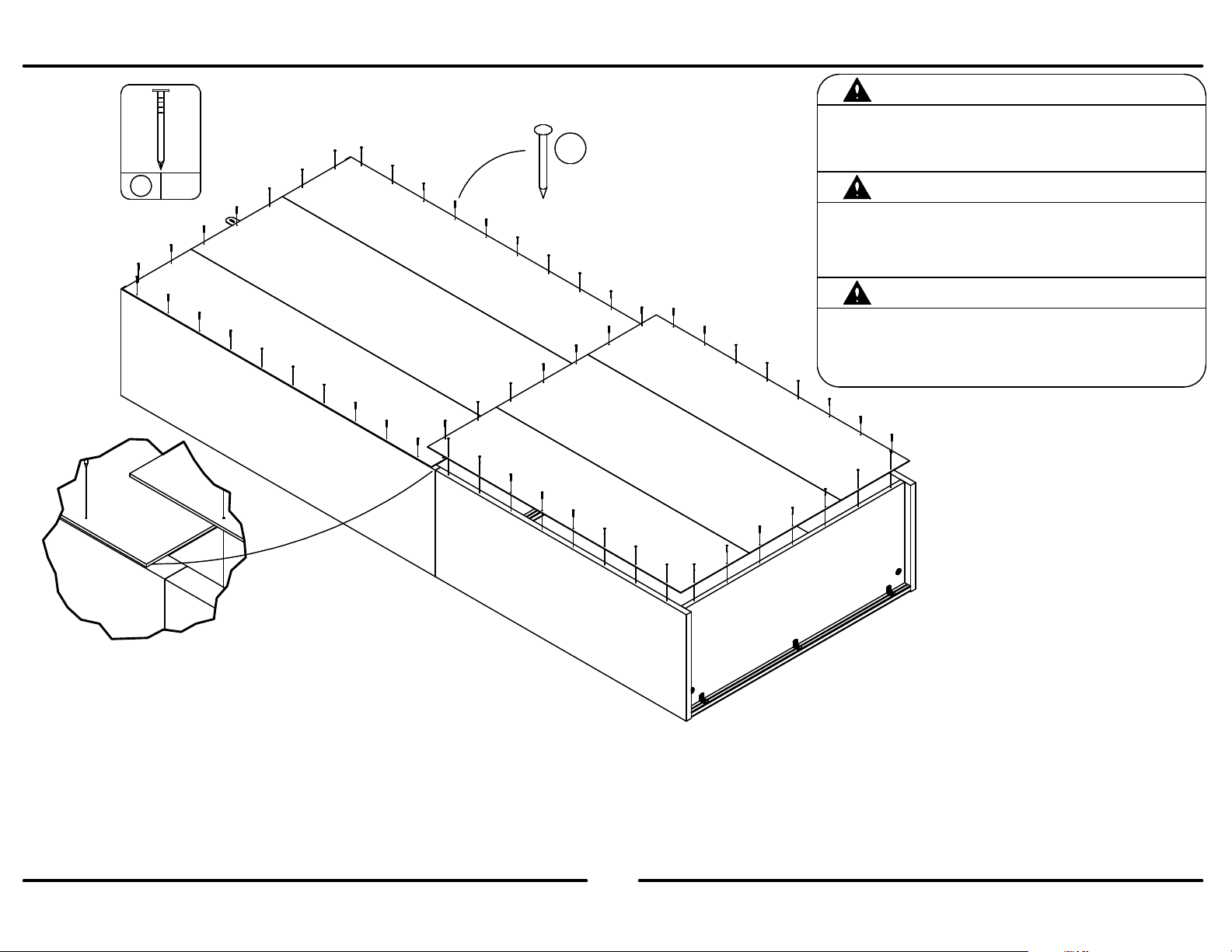

Attached upper back panel first. Flush the back edge of the upper back panel

with the bottom edge of the fixed shelf as shown. Align squarely and nail (7)

straight down into three back edges as shown. You will not nail along the

bottom edge of the upper back panel. Position the bottom back panel as shown.

Flush the bottom edge of the of the lower back panel with the bottom edge of

the lower fixed shelf. Align squarely and using the stab holes nail straight down

into back edges as shown.

raw surface

superficie cruda

surface crue

Panel trasero superior unir primero. Alinee el borde trasero del panel trasero superior con el borde inferior del estante fijo como

se muestra. Alinee en ángulo recto y clave tornillo (7) la llanura recta en tres bordes traseros como se muestra. Usted no

clavará a lo largo del borde inferior del panel trasero superior. Coloque el panel de la parte inferior trasero como se muestra.

Alinee la parte inferior del borde del panel con el borde inferior más bajo con el borde inferior del estante fijo más bajo. Alinee

en ángulo recto y con el clavo de los agujeros clave derecho abajo en los bordes traseros como se muestra.

Fixez le panneau arrière supérieur

en premier. Alignez le bord arrière

du panneau arrière supérieur avec

le bord inférieur de la tablette fixe

comme montré. Alignez à

l'équerre et clouez (7) directement

dans les trois bords arrière

comme montré. Vous n'avez pas

à clouer le long du bord inférieur

du panneau arrière supérieur.

Positionnez le panneau arrière

inférieur comme montré. Alignez

le bord inférieur du panneau

arrière inférieur avec le bord

inférieur de la tablette inférieure

fixe. Alignez à l'équerre et en

utilisant les trous, clouez

perpendiculairement dans les

bords arrière comme montré.

B349602207P0

10 /10

?? www.ameriwood.com ??

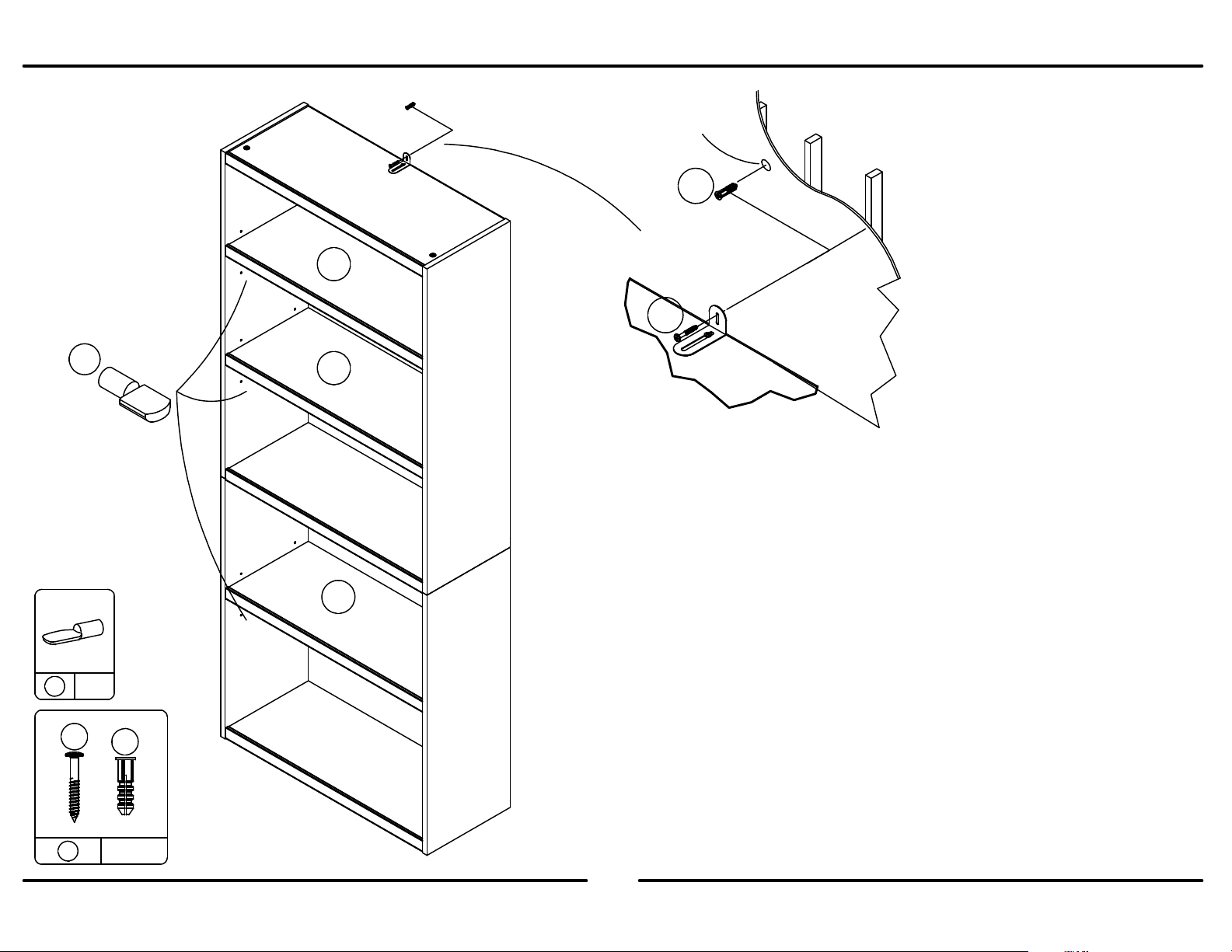

Option 1;

Securely screw (9c) into solid area of the wall as shown.

Opción 1;

Firmemente el tornillo (9c) en el área sólida de la pared como mostrado.

L'option 1;

Solidement vis (9c) dans région solide du mur comme montré.

Option 2:

Drill a 3/16" diameter hole (5mm) in the wallboard. Tap the wall anchor(9d) into the hole until

it is flush. Fasten the wall bracket (9a) to the wall anchor (9d) with the screw (9c).

Opcion 2:

Taladre un agujero de 3/16" de diámetro (5mm) en la pared. Golpea la ancla de pared (9d) en

el agujero hasta que sea parejo. Abroche la escuadra de pared (9a) al la ancla de la pared

(9d) con el tornillo (9c).

Option 2:

Percez un trou de 3/16" de diamètre (5 mm) dans le mur. Enfoncez l'ancrage mural (9d) dans

le trou jusqu'à ce qu'il soit à égalité avec le mur. Fixez le support mural (9a) à l'ancrage mural

(9d) avec la vis (9c).

stud

montante

planche

wallboard

muro

mur

hole

agujero

trou

9 1

9c 9d

8 12x

Andere Dorel Inneneinrichtung Handbücher

Dorel

Dorel AMERIWOOD INDUSTRIES 3598318PCOM Bedienungsanleitung

Dorel

Dorel BR1414-6 Bedienungsanleitung

Dorel

Dorel DA7509 Bedienungsanleitung

Dorel

Dorel DA8243 Bedienungsanleitung

Dorel

Dorel AMERIWOOD INDUSTRIES 5453015Y Bedienungsanleitung

Dorel

Dorel Hobby Desk 9358196UK Bedienungsanleitung

Dorel

Dorel S1937MT Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 3579306PCOM Bedienungsanleitung

Dorel

Dorel Ameriwood 5676322PCOM Bedienungsanleitung

Dorel

Dorel 9852317PCOM Bedienungsanleitung

Dorel

Dorel Ameriwood INDUSTRIES 5598026PCOM Bedienungsanleitung

Dorel

Dorel Ameriwood Industries 5958325K Bedienungsanleitung

Dorel

Dorel DL3514 Bedienungsanleitung

Dorel

Dorel AMERIWOOD 34825 Bedienungsanleitung

Dorel

Dorel Ameriwood 5679213PCOM Bedienungsanleitung

Dorel

Dorel Bushwick 4044029NUK Bedienungsanleitung

Dorel

Dorel Brittany 2115529NUK Bedienungsanleitung

Dorel

Dorel Ameriwood 5529303PCOM Bedienungsanleitung

Dorel

Dorel DL7519E Bedienungsanleitung

Dorel

Dorel Manila 3236298UK Bedienungsanleitung

Dorel

Dorel DA1010-CU Bedienungsanleitung

Dorel

Dorel 4411019UK Bedienungsanleitung

Dorel

Dorel Novogratz DA8244-BL Bedienungsanleitung

Dorel

Dorel Elmwood 9832096PCOMUK Bedienungsanleitung

Beliebte Inneneinrichtung Handbücher anderer Marken

Homelegance

Homelegance California 1662PEK-1CK Bedienungsanleitung

Osmond Ergonomics

Osmond Ergonomics FLO Bedienungsanleitung

OVE

OVE ELOISE 42 Bedienungsanleitung

overstock

overstock MF286255 Bedienungsanleitung

Sonoma

Sonoma 160-801 Bedienungsanleitung

BOLERO

BOLERO Wicker Side Chair CF158 Installationsanleitung

Coaster

Coaster 4799N Bedienungsanleitung

Stor-It-All

Stor-It-All WS39MP Programmierhandbuch

Lexicon

Lexicon 194840161868 Bedienungsanleitung

Next AMELIA NEW 462947 Bedienungsanleitung

Furinno

Furinno 18089 Bedienungsanleitung

Munchkin

Munchkin Push to Close MK0001 Bedienungsanleitung

impekk

impekk Manual II Bedienungsanleitung

Elements

Elements Ember Nightstand CEB700NSE Bedienungsanleitung

JWA

JWA CARY 68429 Bedienungsanleitung

VIPACK

VIPACK AMORI AMKB9014 Bedienungsanleitung

Anthro

Anthro GT03 Series Bedienungsanleitung

Rowico

Rowico SANNA Bedienungsanleitung
