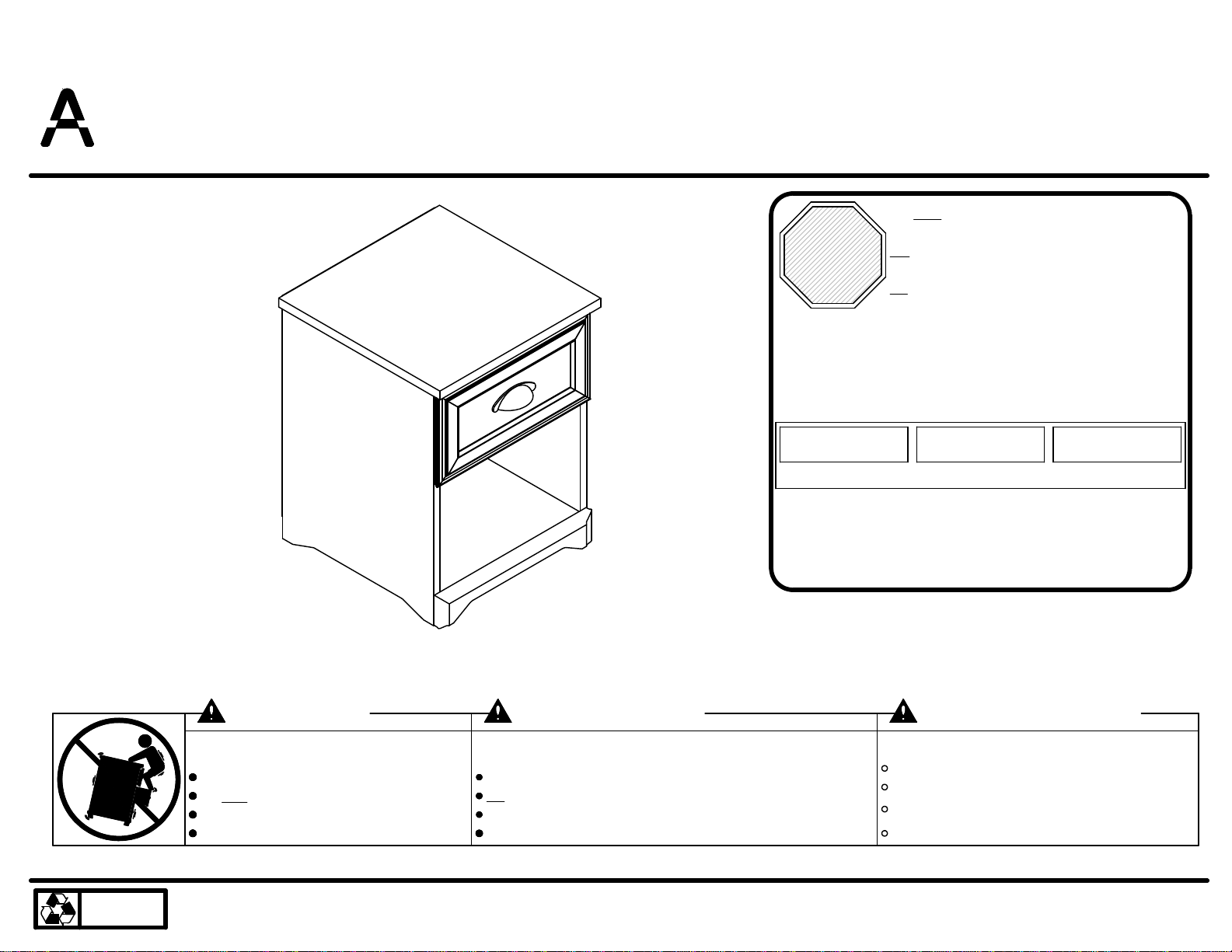

Dorel Ameriwood Industries 5958325K Bedienungsanleitung
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345958325K09
5958325K
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM
B345958325K09
3 /23
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
Parts List DESCRIPTION
PART NUMBER
QT
ITEM LEFT PANEL
359583250101
ARIGHT PANEL
359583250201B TOP
359583250301
CBOTTOM
359583250401D KICK
359583250501E BACK PANEL
K5958325001K
Parts shown are the base cabinet of your model. Drawer is shown on next page. Please note, some parts are labeled with a sticker and
some parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajón se muestra en la siguiente página. Nota: algunas partes están marcadas
con una etiqueta y algunas partes tienen una letra impresa en un borde.
Pièces indiquées sont le placard de votre modèle. Tiroir est indiquée sur la page suivante. Veuillez noter que certaines pièces sont
marquées avec un autocollant et certaines pièces ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas fabriquée de bois, mais nécessaire pour l'assemblage de votre meuble.
Spanish & French parts list is on page 5.
Lista de piezas de español y francés está en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
D
A
B
C
E
K
B345958325K09
4 /23
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
Parts List DESCRIPTION
PART NUMBER
QT
ITEM DRAWER FRONT
359583250601F LEFT DRAWER SIDE
359583310791
GRIGHT DRAWER SIDE
359583310891H DRAWER BACK
359583310991I DRAWER BOTTOM359583311091
J
Parts shown are for the drawer of your model. Please note, some parts are labeled with a sticker and some parts have a letter
stamped on a raw edge. The drawer sides will be labeled "right" and "left".
Piezas mostradas son para el cajón de su modelo. Nota: algunas partes están marcadas con una etiqueta y algunas partes
tienen una letra impresa en un borde. Los lados del cajón serán marcados "derecha" e "izquierda".
Pièces indiquées sont pour le tiroir de votre modèle. Veuillez noter que certaines pièces sont marquées avec un autocollant et
certaines pièces ont une lettre estampillée sur le bord brut. Les côtés du tiroir seront étiquetées « droite » et « gauche ».
J
H
I
GF
Spanish & French parts list is on page 5.
Lista de piezas de español y francés está en la página 5.
Liste des pieces Espagnol & Français est à la page 5.
B345958325K09
5 /23
?? www.ameriwood.com ??
Parts List DESCRIPTION
PART NUMBER
QTY
ITEM PANEL IZQUIERDO / PANNEAU GAUCHE
359583250101A PANEL DERECHO / PANNEAU DROIT
359583250201B PARTE SUPERIOR / PANNEAU SUPERIEUR
359583250301
CFONDO / FOND
359583250401D RETROCESO / PLAQUE DE POUSSEE
359583250501E FRENTE DEL CAJÓN / FAÇADE DE TIROIR
359583250601
FLADO DEL CAJÓN IZQUIERDO / CÔTÉ DE TIROIR GAUCHE
359583310791
GLADO DEL CAJÓN DERECHO / CÔTÉ DE TIROIR DROIT
359583310891H TRASERO DEL CAJÓN / DOS DE TIROIR
359583310991
IFONDO DEL CAJÓN / FOND DE TIROIR
359583311091J PANEL TRASERO / PANNEAU ARRIERE
K5958325001K
B345958325K09
6 /23
?? www.ameriwood.com ??

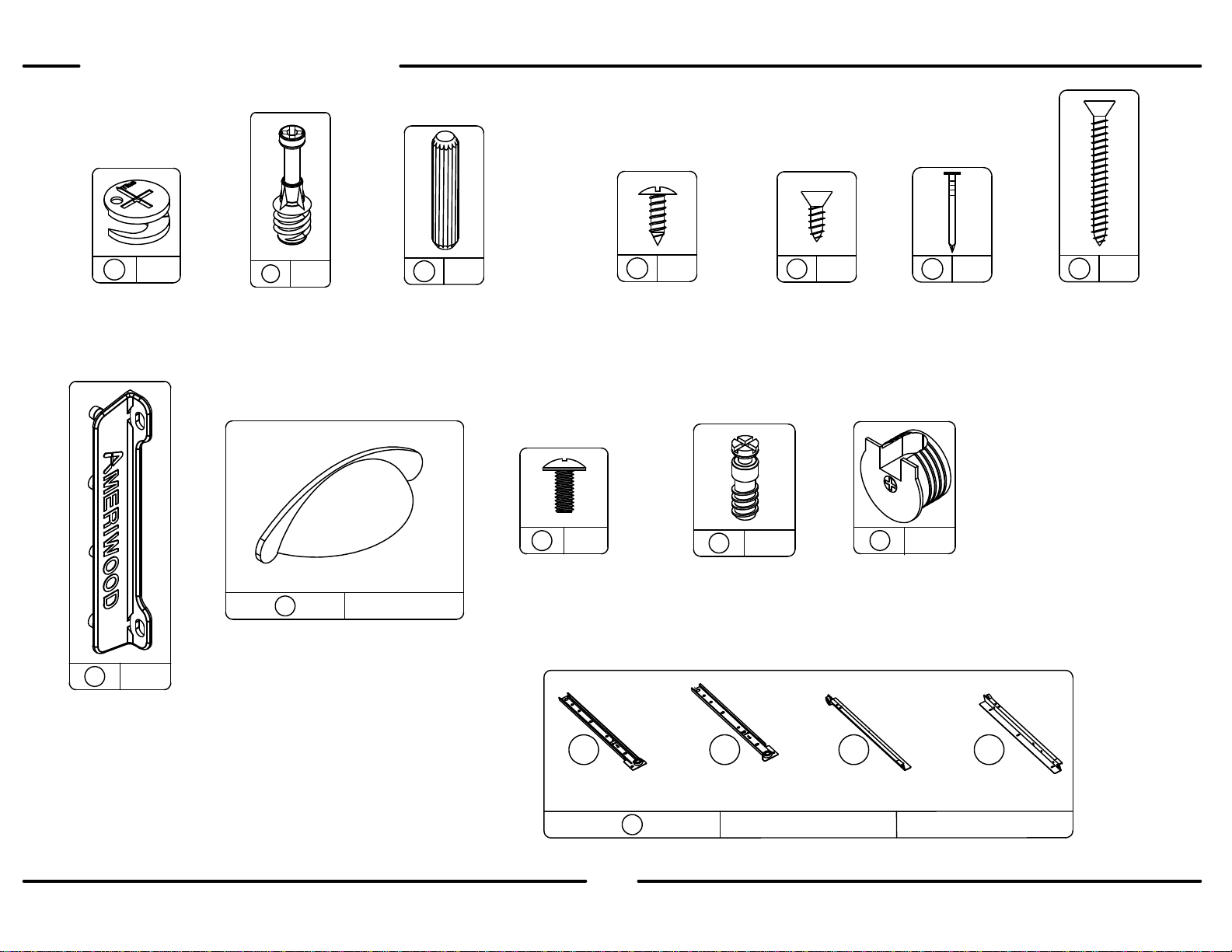

PARTS - PIEZAS - PIECES
x
#A22570
cam lock
cerradura de leva
serrure de came
18
x
cam bolt
#A22510
perno de leva
boulon de came
28
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
44
x
74
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x618
#A21110
nail
clavo
clou
x
#A21660
wood dowel
clavija de madera
goujon de bois
34
x
82
#A54223
drawer bracket
soporte de caón
support de tiroir
x
91
#A52410
handle
manija
poignée
x
#A11080
cabeza plano 7/16"
7/16" flat head
tête plate 7/16"
x
10
5
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
x
#A56030
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
13d13c13b
13 1
13a
x
10 2
#A17010
3/8" machine screw
tornillo 3/8"
vis 3/8"
x
raccord
conectador
2
connector
#A22920
12
x
11 2
#A22910
connector bolt
perno del conectador
boulon de raccordement
B345958325K09
7 /23
?? www.ameriwood.com ??
2
3½ turn to fully lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over tighten.
Apriétese a totalmente asiento. No haga
encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the cam fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation de came et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus
1
B345958325K09
8 /23
?? www.ameriwood.com ??

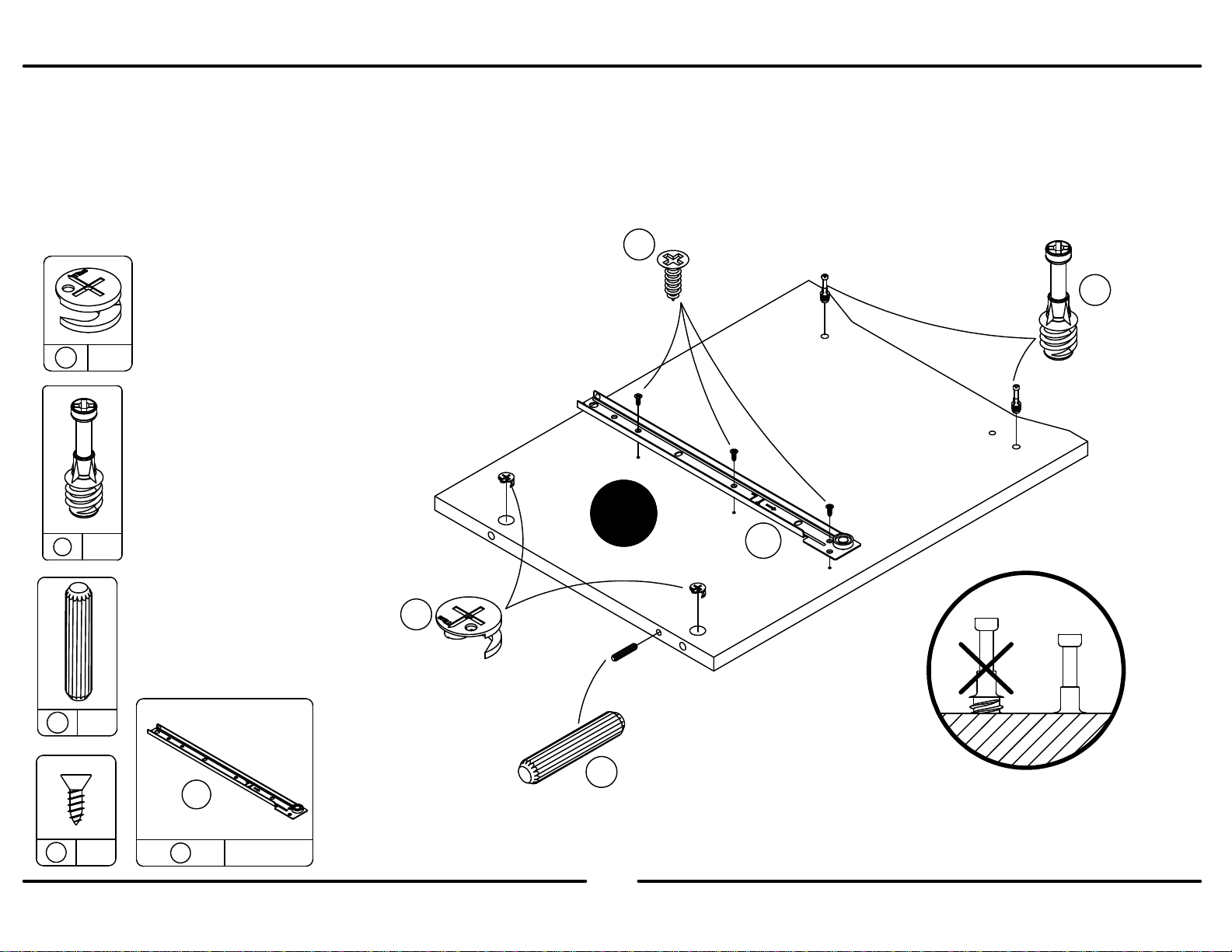

2
x
12
x
22
x
31
3
Important: When using a power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so
may result in stripping the screw.
Importante: Cuando se utiliza un destornillador eléctrico para atornillar, tenga en cuenta para frenar y detener al tornillo esté
apretado. No hacerlo puede resultar en remover el tornillo.
Important : Lorsque vous utilisez un tournevis électrique pour le vissage, sachez de ralentir et arrêter lorsque la vis est serrée. Faute
de quoi vous risquez dans dans le décapage de la vis.
x
13 1
13a
1
A
x
x
3
5
5
13a
proper orientation of the cam lock
posición correcta de la cerradura de leva
bonne orientation de la serrure de came
marked with an "L"
marcado con un "L"
marqué d'un "L"
2
B345958325K09
9 /23
?? www.ameriwood.com ??
3
1
x
12
x
31
x
22
x
x
3
5x
13 1
13b
B
5
2
13b
proper orientation of the cam lock
posición correcta de la cerradura de leva
bonne orientation de la serrure de came
marked with an "R"
marcado con un "R"
marqué d'un "R"
3
B345958325K09
10 /23
?? www.ameriwood.com ??
C
x
24
2
