Duerkopp Adler 530 Bedienungsanleitung

Teileliste und Klammersaetze

Parts List and Clamp sets

530

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Strasse 190, D-33719 Bielefeld

Telefon +49 (0) 5 21 / 9 25-00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:

08/2007 Rev. index: 02.0 Printed in Federal Republic of Germany 0791 530801

Teileliste

Parts List

530

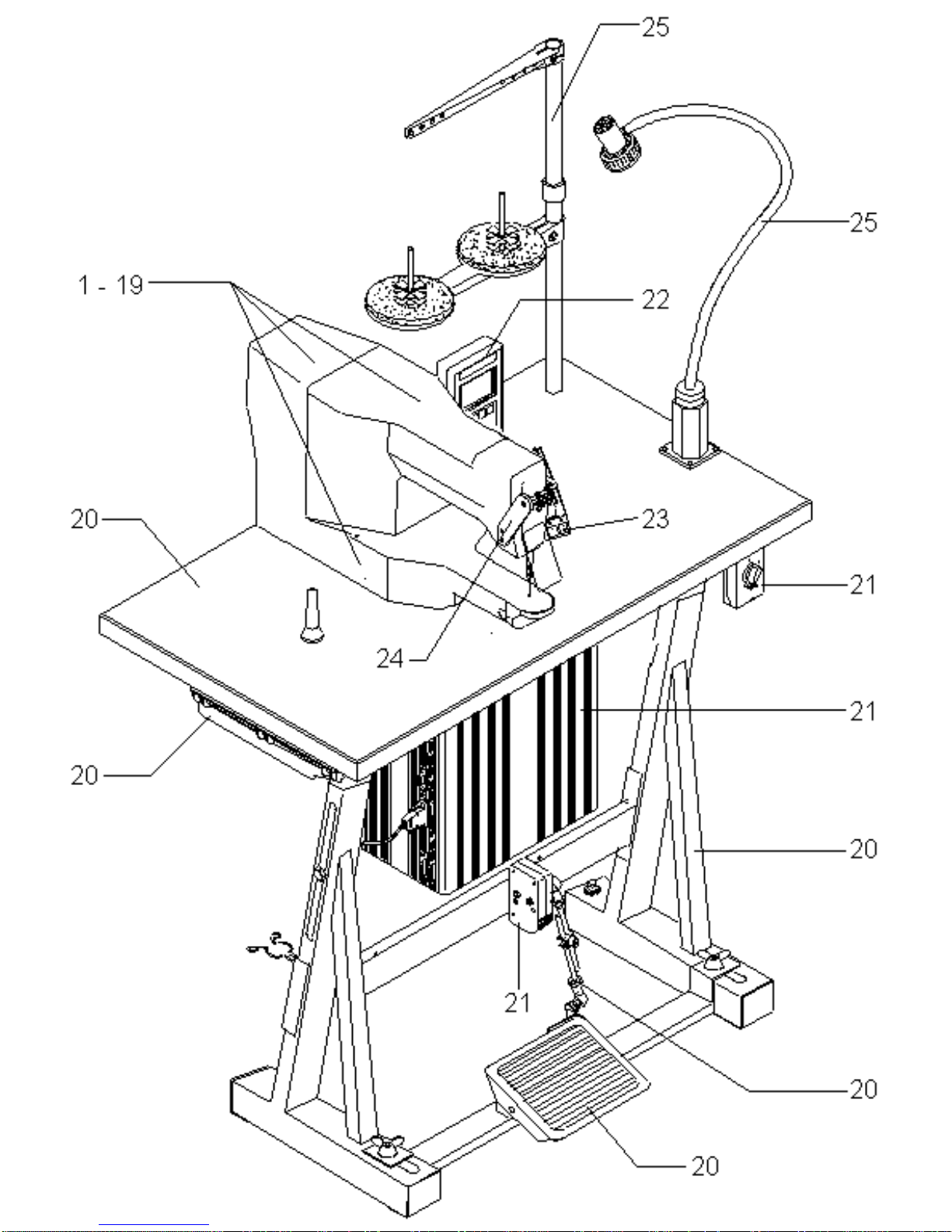

Inhaltsverzeichnis Tafel / Table Contents

Nadelstange 1 Needle bar

Armwelle 2 Arm shaft

Fadenwischer 3 Thread wiper

Klammerlueftung 4 Clamp lift

Greifertreiber 5 Hook driver

Fadenspannung 6 Thread tension

Fadenabschneider 7 - 9 Thread cutter

Transporteinrichtung 10 Feed drive

(Klammer) (Clamp)

Klammerfuesse 11 Clamp feet

Knopfklammer 12 Button clamp

Kontraktionsklammer 13 Contraction clamp

Stielbildner 14, 15 Button shank shaper

Transporteinrichtung 16 Feed drive

(Schrittmotore) (Step motors)

Spuler 17 Winder

Rahmen und Abdeckung 18 Frame and covering

Schmierung 19 Lubrication

Gestell 20 Stand

Elektroteile 21 Electronics

Bedienfeld 22 Control panel

Handtaster 23 Push buttons

Lasermarkierungsleuchte 24 Laser mark lamp

Beipack / 25 Accessories /

Zusatzausstattung Optional equipment

Plaene Plans

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG

verboten.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner,

even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Dürkopp Adler AG

Verschleißteile der Klasse 530

Wearing parts of class 530

Part-Nr.: 0791 530800

Edition: 02/2007

Seite 1 / 2

12 3 4

0510 D280515

0570 001015 Ersatz

replacement

Spule, normal

Bobbin

0510 D280511

Spulenkapsel, normal

Bobbin case

0510 1818-282-N00

Greifer, normal

Hook

0510 5100517Z

Treiber, normal

Driver

56 7 8

0530 E380210

0530 5300207 (∅1,6)

0530 5300208 (∅2,0)

Stichplatteneinsatz

Throat plate insert

0510 D816-6

0510 350060 (ab 07.05/

from 07.05)

Gegenmesser FA

Counter-knife

0510 D816-3;12

0510 350033 (ab 07.05/

from 07.05)

Hakenmesser

Hooked blade

0510 D816-13-1 (0,8)

0510 D816-13-2 (0,7)

0510 D816-13-3 (0,6)

0510 D816-13-4 (0,5)

Distanzscheibe für Pos.7

Distance washer for pos.7

910 11 12

0510 5101204

Abreißmesser

Tear off knife

0510 D281219

Gummiring

Rubber ring

0530 5300339Z

Klammerfuss, links

Clamping foot, left

0530 5300340Z

Klammerfuss, rechts

Clamping foot, right

Dürkopp Adler AG

Verschleißteile der Klasse 530

Wearing parts of class 530

Part-Nr.: 0791 530800

Edition: 02/2007

Seite 2 / 2

13 14 15 16

0510 E380207

Fadenführung

Thread guide

0510 510G0204 (M3x4)

Schraube für Pos.16

Screw for pos. 16

9092 013500 090

Nadel

Needle

17 18 19 20

0510 D8.05-8

Stegscheibe

Disc

0510 D8.05-15

Spannungsscheibe

Tension disc

0510 5100719

Fadenanzugsfeder

Thread take-up lever

0933 001544

Ölpumpe

Oil pump

21 22

9822 642010

Halogenlampe 12/20W

Halogen bulb 12/20W

9825 810219 (F6,3A)

9825 810417 (T6,3A)

Sicherung

Fuse
