Duerkopp Adler 506-3 CNC Bedienungsanleitung

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

506-3 / 506-3 CNC

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld

Telefon +49 (0) 5 21/ 9 25-00 • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:

07/2008 Rev. index: 01.0 Printed in Federal Republic of Germany 0791 506802

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

506-3 / 506-3 CNC

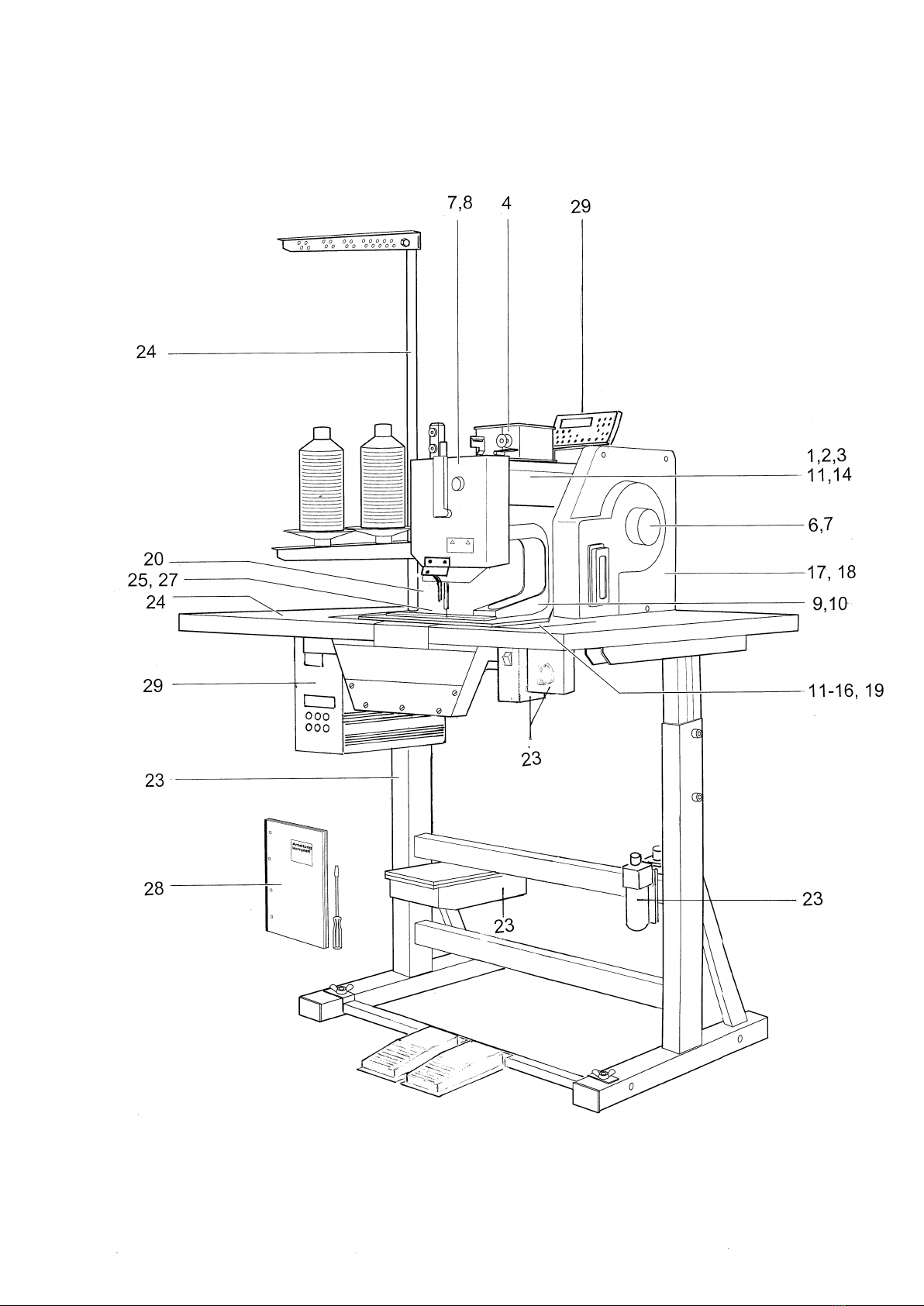

Inhaltsverzeichnis Tafel/Table Contents

Naehmaschinenarm 1 Sewing machine arm

Armdeckel 2 Arm cover

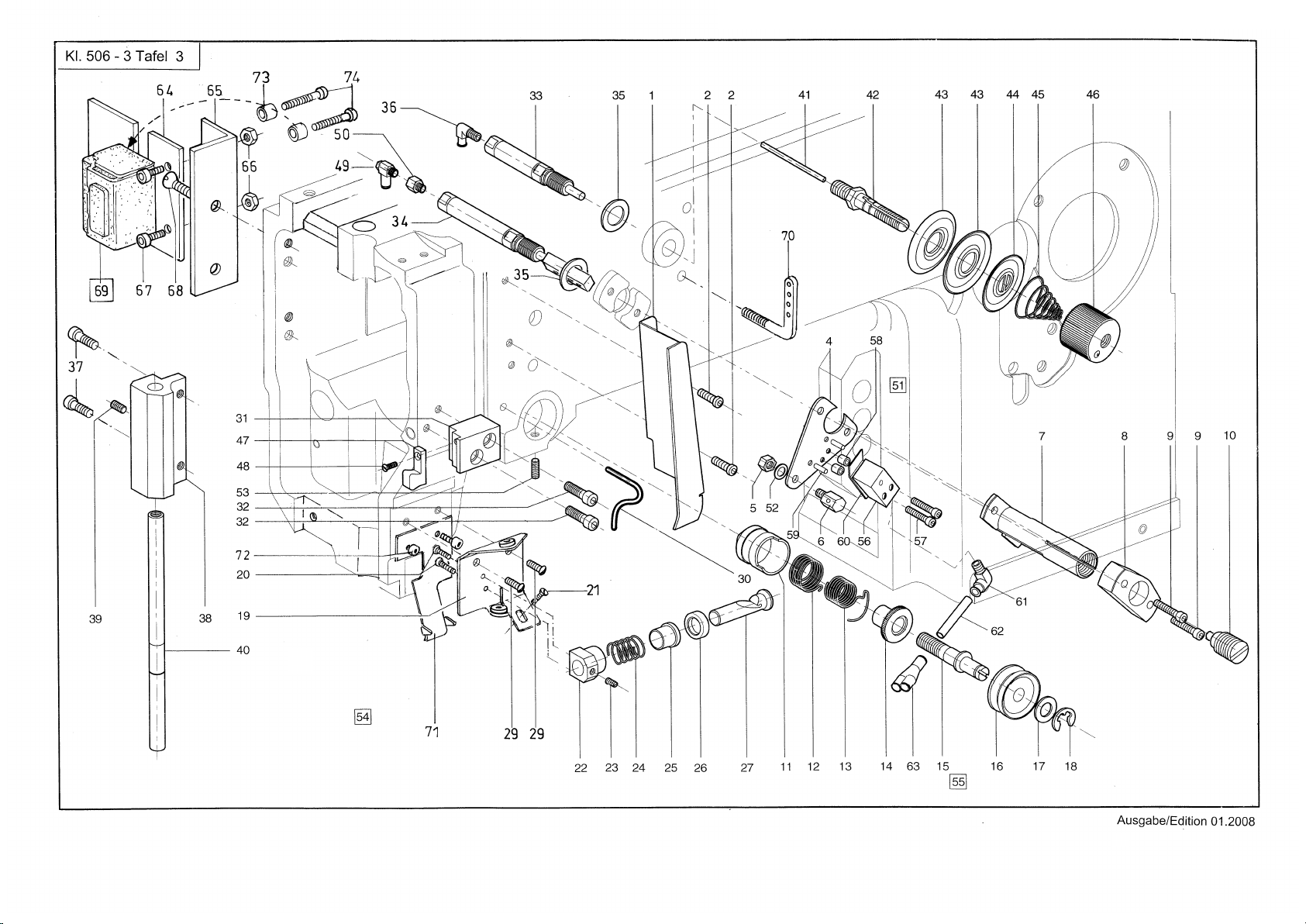

Fadenspannung mit Fadenzieher 3 Thread tension with thread

puller

Spuler 4 Winder

Schneckentrieb 5 Worm drive

Vorgelege 6 Jockey pulley

Kopfdeckel 7 Head cover

Brenneinrichtung, Oberfaden 8 Burning device, Needle thread

Klammerfuehrung 9 Guide of clamp

Grundplatte und Transporthebel 10 Bed-plate and feeding lever

Zahnsegment 11 Cogged segment

Treiber mit Schiffchen 12 Driver with shuttle

Schiffchenbahnlager mit Auswerfer 13 Shuttle race bearing

Schmierung 14 Lubrication

Schmierung 15 Lubrication

Transporthebelfuehrung 16 Feeding lever guide

Brenntrafo 17 Transformer - burning device

Steuerkurvenabdeckung 18 Control cam cover

Brenneinrichtung, Unterfaden 19 Burning device, bobbing thread

Naehleuchte und Augenschutz 20 Sewing lamp and eye guard

Verteiler, oben 21 Distributor, top

Steuerkasten, oberteil 22 Control box, top

Gestell 23 Stand

Tischplatte, Garnstaender 24 Table, Thread unwinder

Oberfadenklemmung 25 Needle thread clamping

Greiferueberwachung Spule 26 Hook monitor

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

506-3 / 506-3 CNC

Inhaltsverzeichnis Tafel/Table Contents

Unterfadenklemme 27 Bobbin thread clamp

Beipack 28 Accessories

Elektroteile 29 Electrical parts

Plaene Plans

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG

verboten.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner,

even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

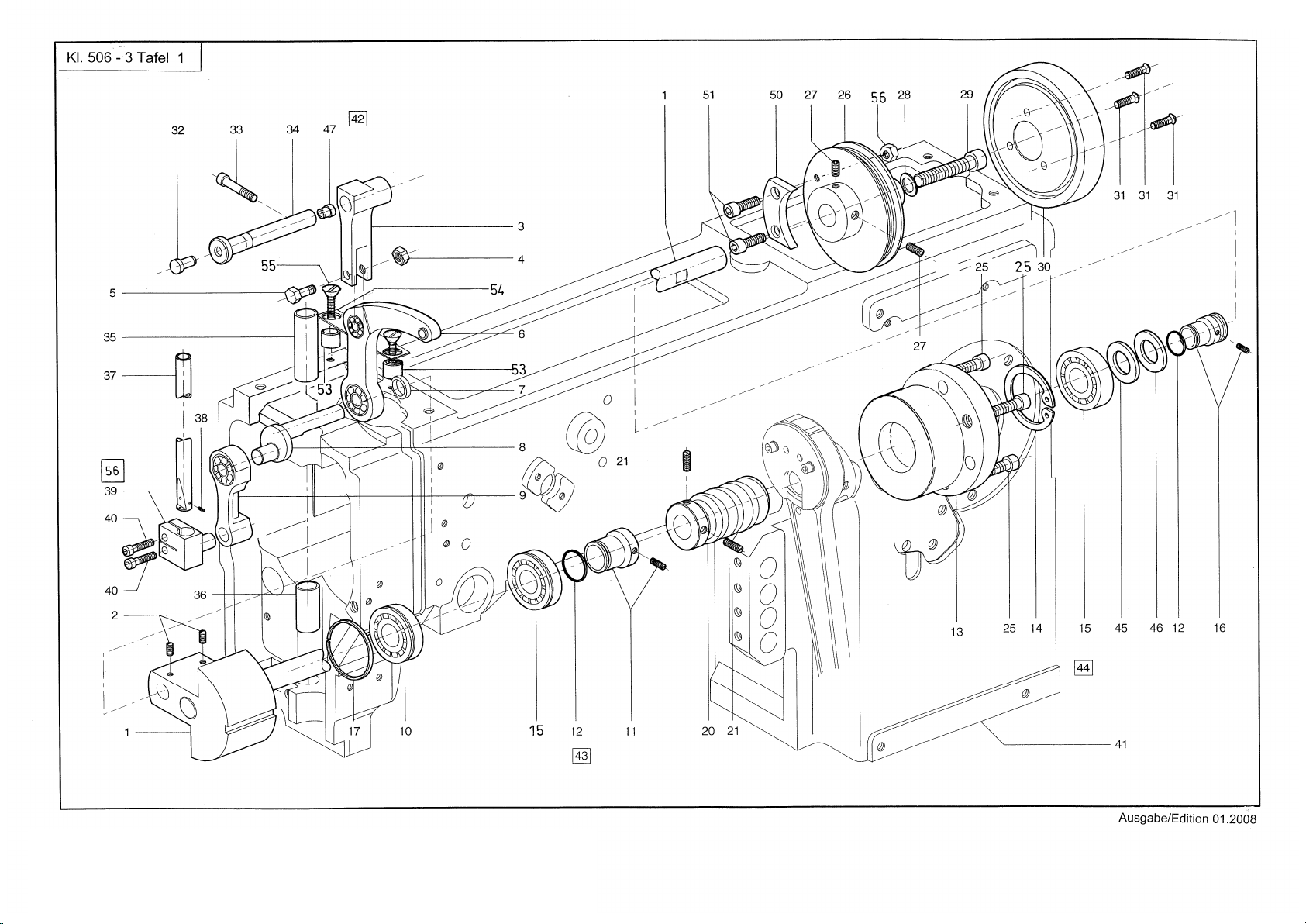

001Tafel/ Table:

Seite/ Page: 1 von/ of 1

Ausgabe/ Edition: 07/2008

Klasse/ Class: 0506-3

Naehmaschinenarm

1 0504 100113 Armwelle, V11262

1 0506 100143 Armwelle, V (nur Kl. 506-3 CNC)11263

2 9205 102468 Gewindestift11264

3 0504 110500 Fadenh. Lenker11265

4 9231 000367 Sechskantmutter11266

5 0367 110040 Lenkerbolzen11267

6 0504 110523 Fadenhebel11268

7 0504 110690 Ring11269

8 0504 110510 Kurbelzapfen11270

9 0504 120513 Nadelstangengelenk11271

10 9120 080110 Rillenkugellager11272

11 0367 100353 Lagerhuelse11273

12 9352 000200 Sicherungsring11274

13 0504 101050 Lager11275

14 9353 000470 Sicherungsring11276

15 9120 030200 Rillenkugellager11277

16 0367 100063 Lagerhuelse11278

17 9129 016050 Sprengring11279

20 Schnecke11280

20 (siehe Tafel 5)11281

21 Gewindestift11282

21 (siehe Tafel 5)11283

25 9202 002898 Zylinderschraube11284

26 0504 101420 Riemenscheibe11285

27 9205 102798 Gewindestift11286

28 9330 900127 Scheibe11287

29 9202 003303 Zylinderschraube11288

30 0246 000091 Handrad11289

31 9204 201667 Linsenschraube11290

32 0104 160010 Stopfen11291

33 9202 002507 Zylinderschraube11292

34 0506 110010 Bolzen11293

35 0504 101330 Buchse11294

36 0504 120530 Buchse11295

37 0504 120543 Nadelstange, V11296

37 (Mit Pos. 38)11297

38 9205 101843 Gewindestift11298

39 0504 120520 Nadelst.-Kloben11299

40 9202 002498 Zylinderschraube11300

41 0504 101100 Arm11301

42 0504 101114 Armwelle, V11302

42 (best. aus Pos. 1 - 9)11303

43 0767 100044 Lagerhuelse, V11304

43 (best. aus Pos. 10 - 12)11305

44 0504 101054 Lager, V11306

44 (best. aus Pos. 12 - 16)11307

45 9334 000280 Passscheibe11308

46 9334 001380 Passscheibe11309

47 0211 000085 Dochthalter11310

50 0506 100020 Gegengewicht11311

51 9202 042897 Zylinderschraube11312

53 0506 100050 Buchse11313

54 0506 100060 Leiste11314

55 9203 312467 Senkschraube11315

56 0504 120523 Nadelst. Kloben11316

56 (best aus Pos. 39, 40)11317

Pos. Teile-Nr. / Part no. Benennung Denomination Pos. Teile-Nr. / Part no. Benennung Denomination

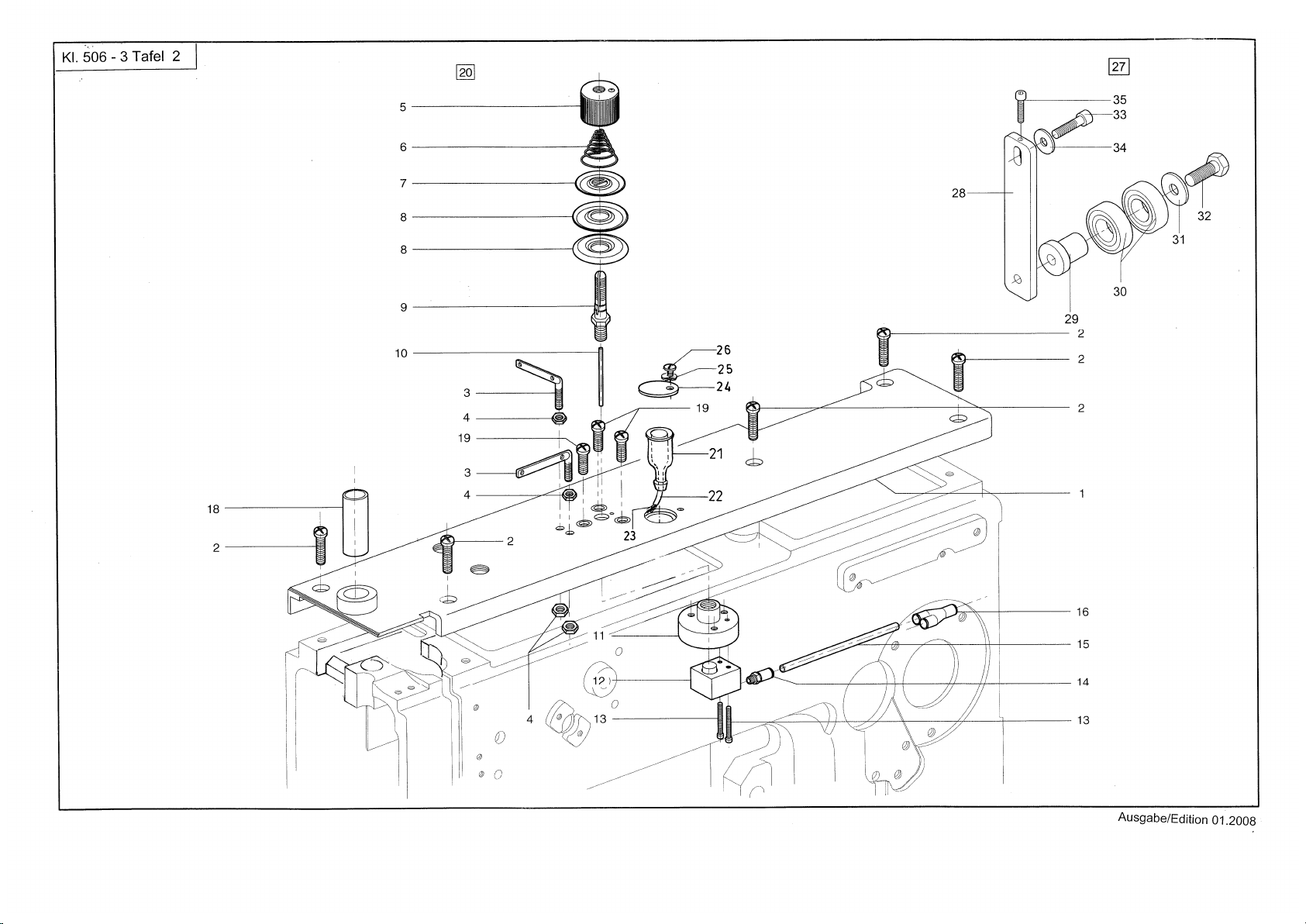

002Tafel/ Table:

Seite/ Page: 1 von/ of 1

Ausgabe/ Edition: 07/2008

Klasse/ Class: 0506-3

Armdeckel

1 0504 101230 Armdeckel11349

1 Armdeckel (nur Kl. 506-3 CNC)11350

2 9204 201977 Linsenschraube11351

4 9231 000377 Sechskantmutter11352

5 0381 110043 Raendelmutter11353

6 0099 004800 Kegelstumpffeder11354

7 0504 110740 Stegscheibe11355

8 0467 110220 Fadensp. Scheibe11356

9 0504 110570 Spannungsbolzen11357

10 0244 001016 Nadelrolle11358

11 0504 110700 Halter11359

12 9700 100022 Kurzhub-Zylinder11360

13 9202 001728 Zylinderschraube11361

14 9790 200000 GD-E Verschraubung11362

15 9731 005004 Schlauch11363

16 0999 240408 Y-Steckanschluss11364

18 0504 101390 Buchse11365

19 9204 201968 Linsenschraube11366

20 0504 101234 Armdeckel, K11367

20 (Mit Pos. 1 - 19)11368

21 0367 100250 Einfuelltrichter11369

22 0002 008930 0150 Schlauch11370

23 9041 100212 Docht11371

24 0506 100030 Deckel11372

25 9332 500110 Federscheibe11373

26 9203 143007 Flachkopfschraube11374

27 0506 100254 Riemenspanner11375

27 (Mit Pos. 28 - 35)11376

28 0506 100240 Halter11377

29 0506 100270 Lagerbuchse11378

30 9120 030172 Rillenkugellager11379

31 9330 900127 Scheibe11380

32 9201 113767 Sechskantschraube11381

33 9202 002918 Zylinderschraube11382

34 9330 900117 Scheibe11383

35 9202 002108 Zylinderschraube11384
