Duerkopp Adler 540-100 Bedienungsanleitung

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

540 - 100; - 100-01; - 300

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld

Telefon +49 (0) 5 21/ 9 25-00 • Telefax +49 (0) 5 21/ 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Aenderungsindex Teile-Nr./Part.-No.:

11/2009 Rev. index: 02.0 Printed in Federal Republic of Germany 0791 540801

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

540 - 100; - 100-01; - 300

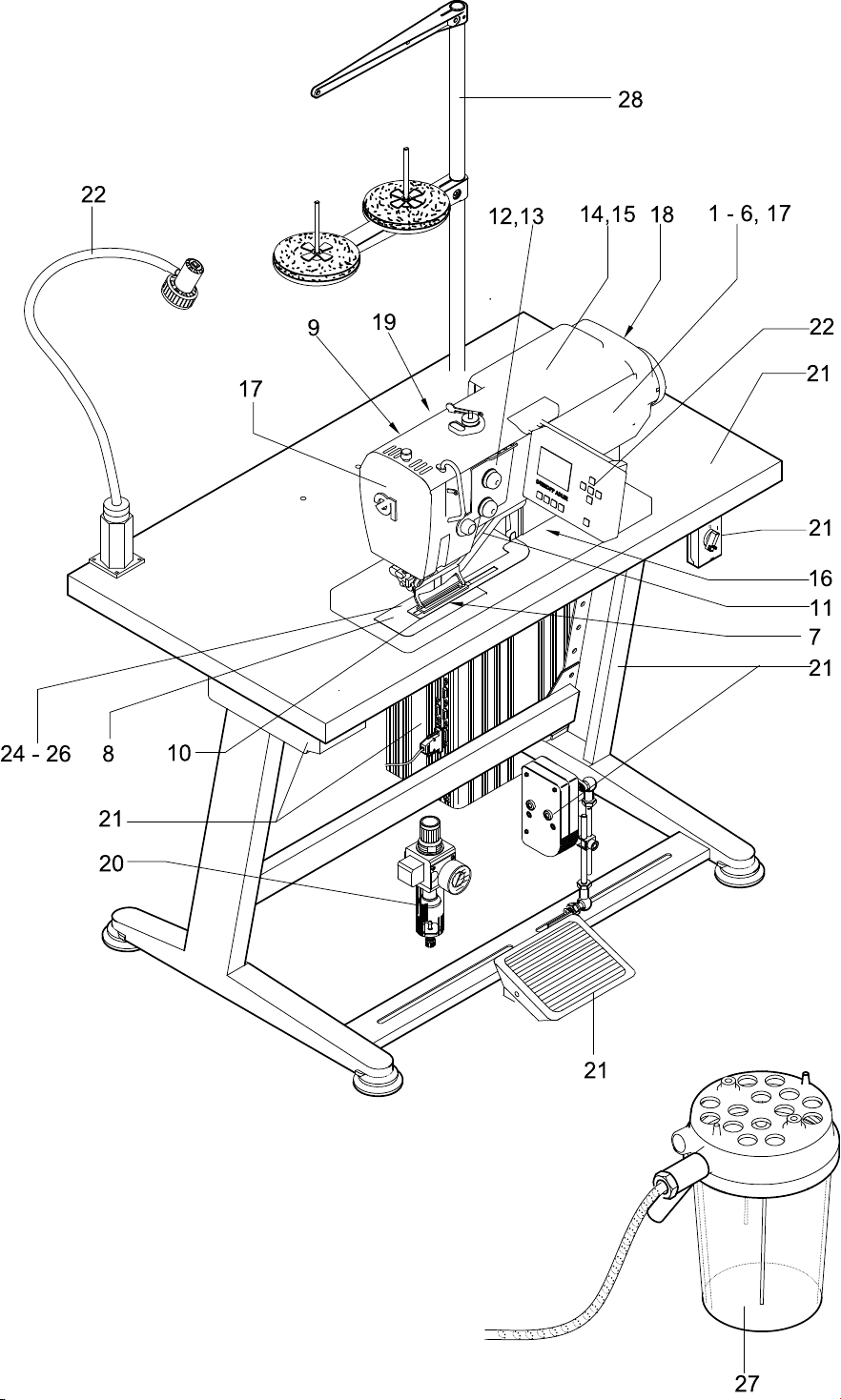

Inhalt Tafel / Table Contents

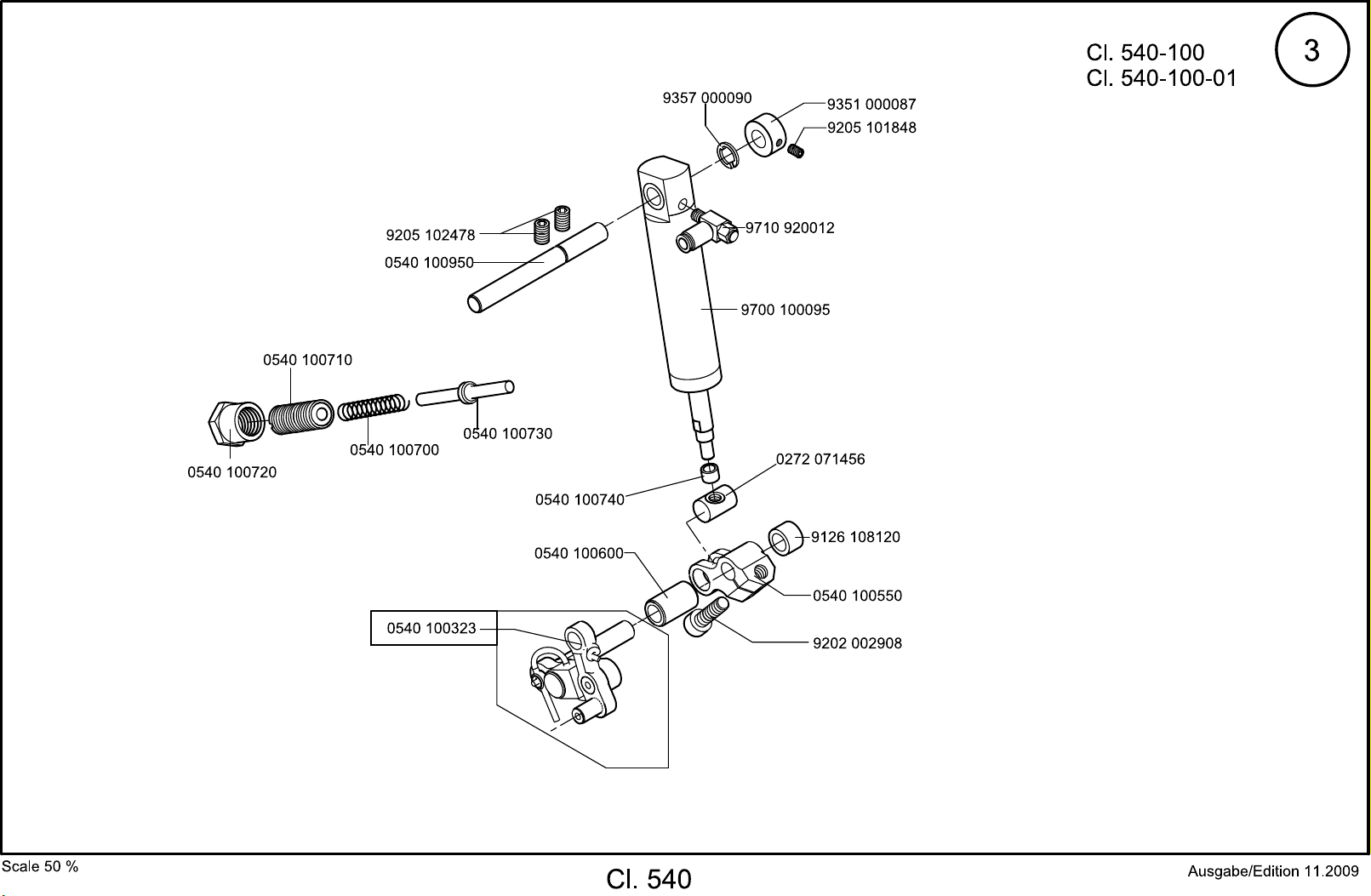

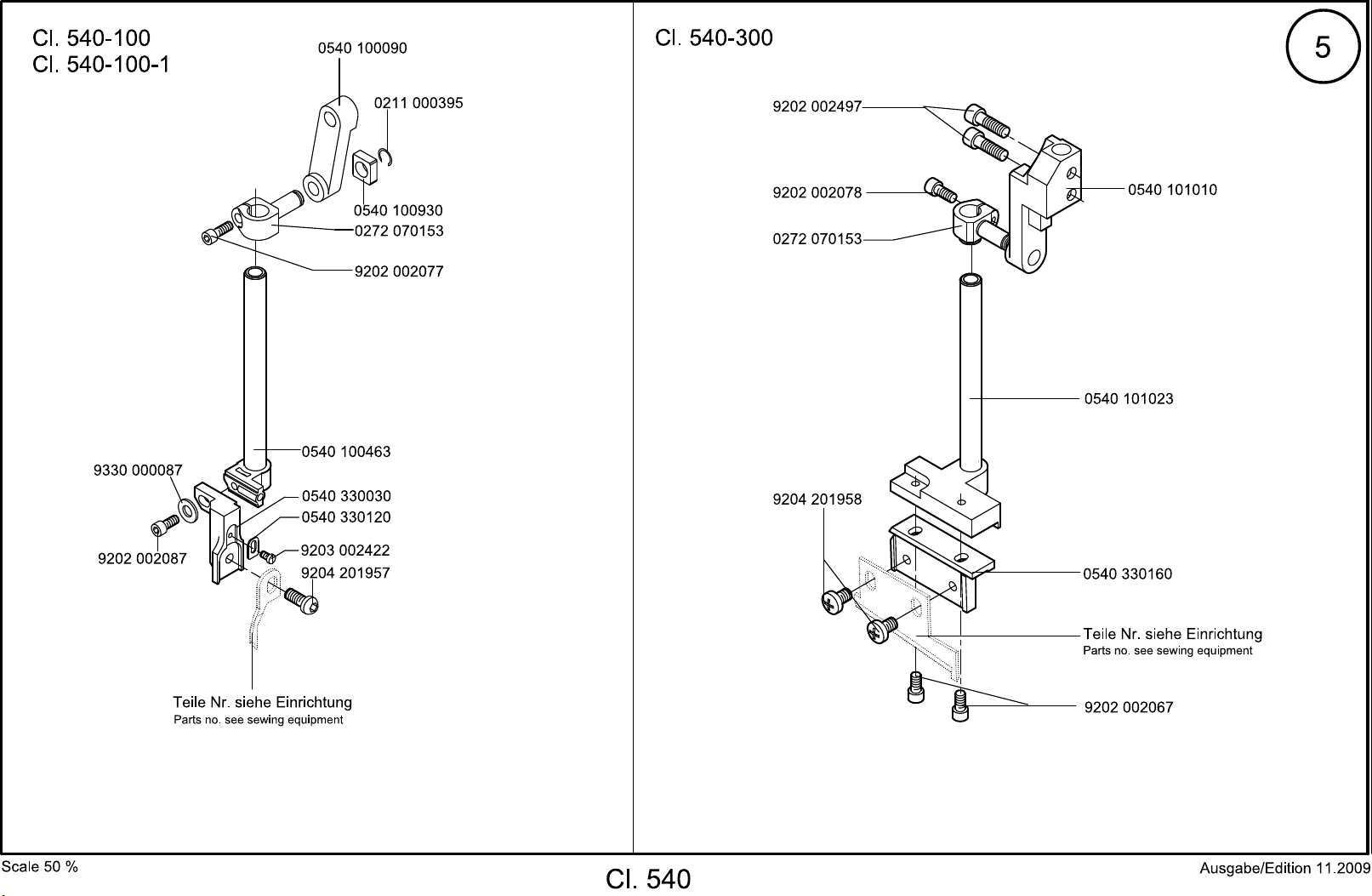

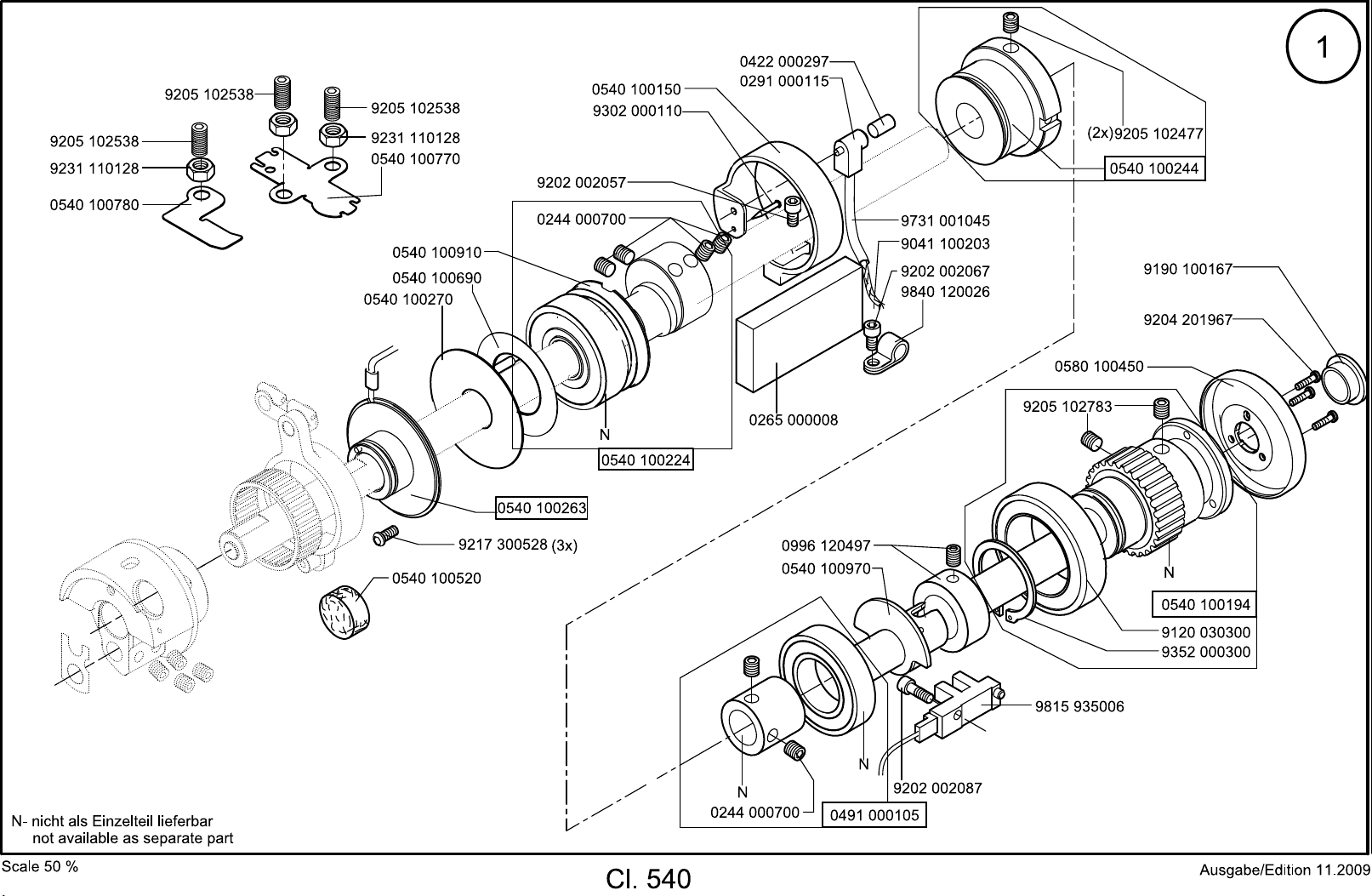

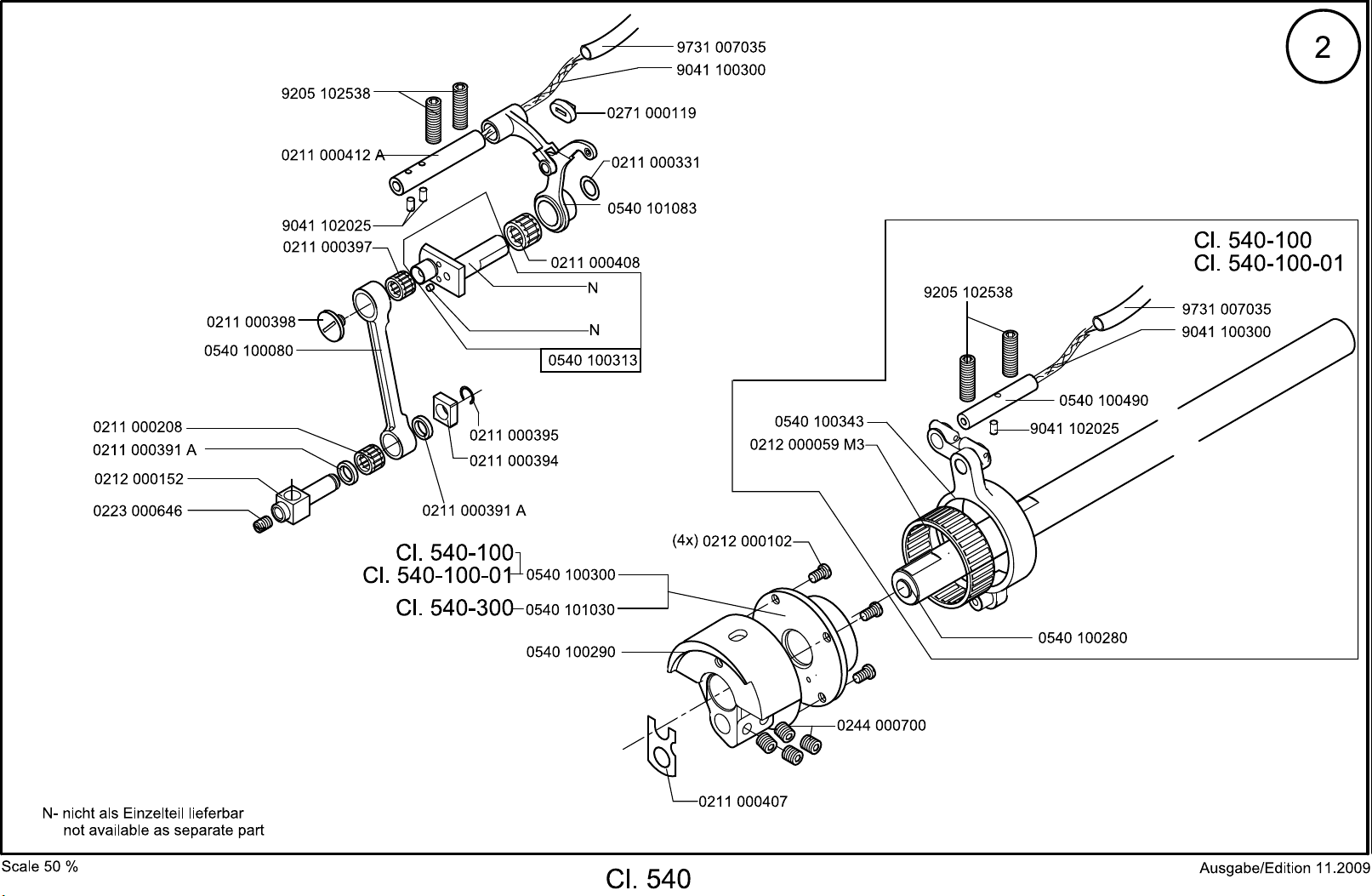

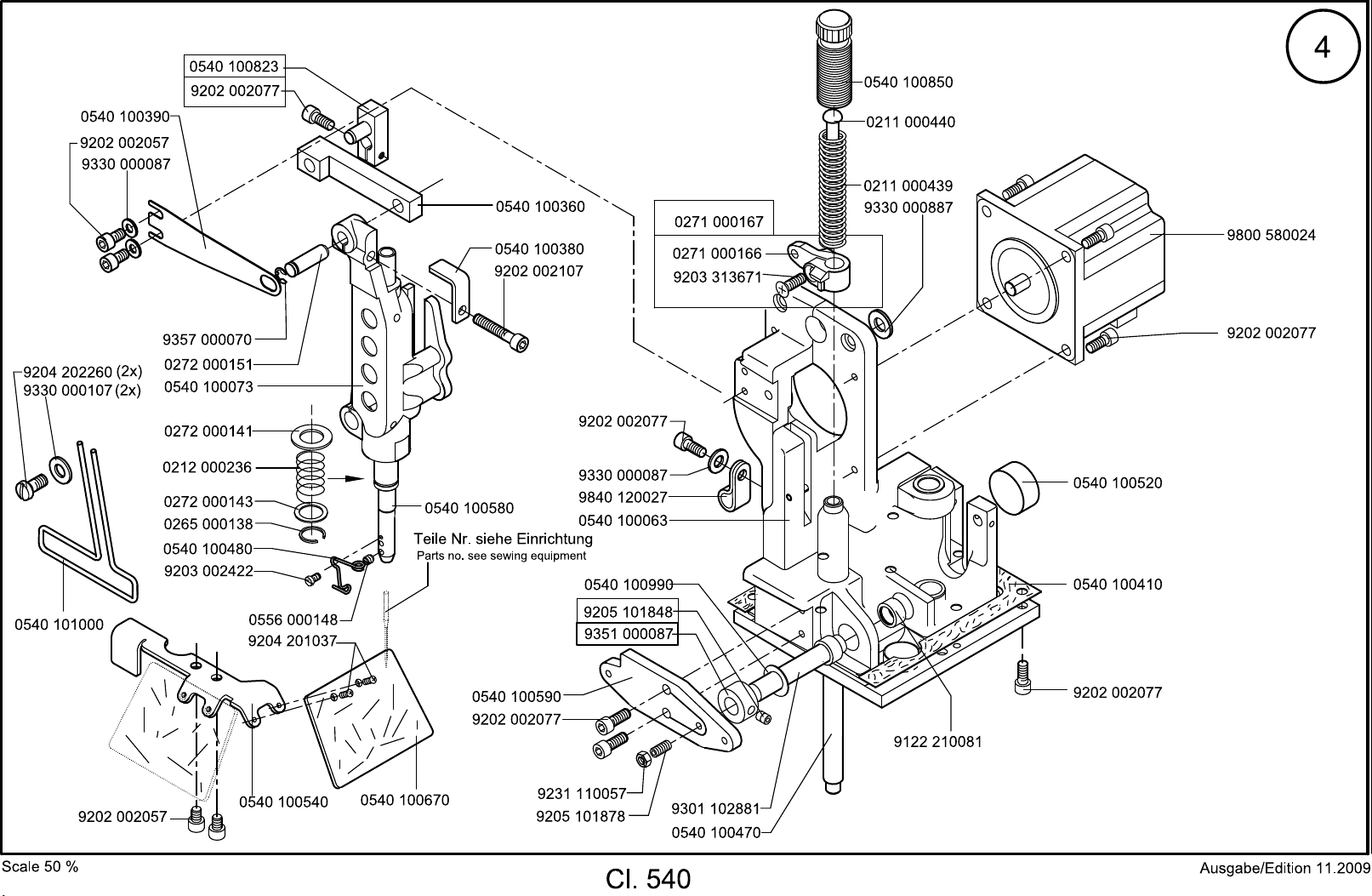

Maschinenoberteil 1 - 5 Machine head

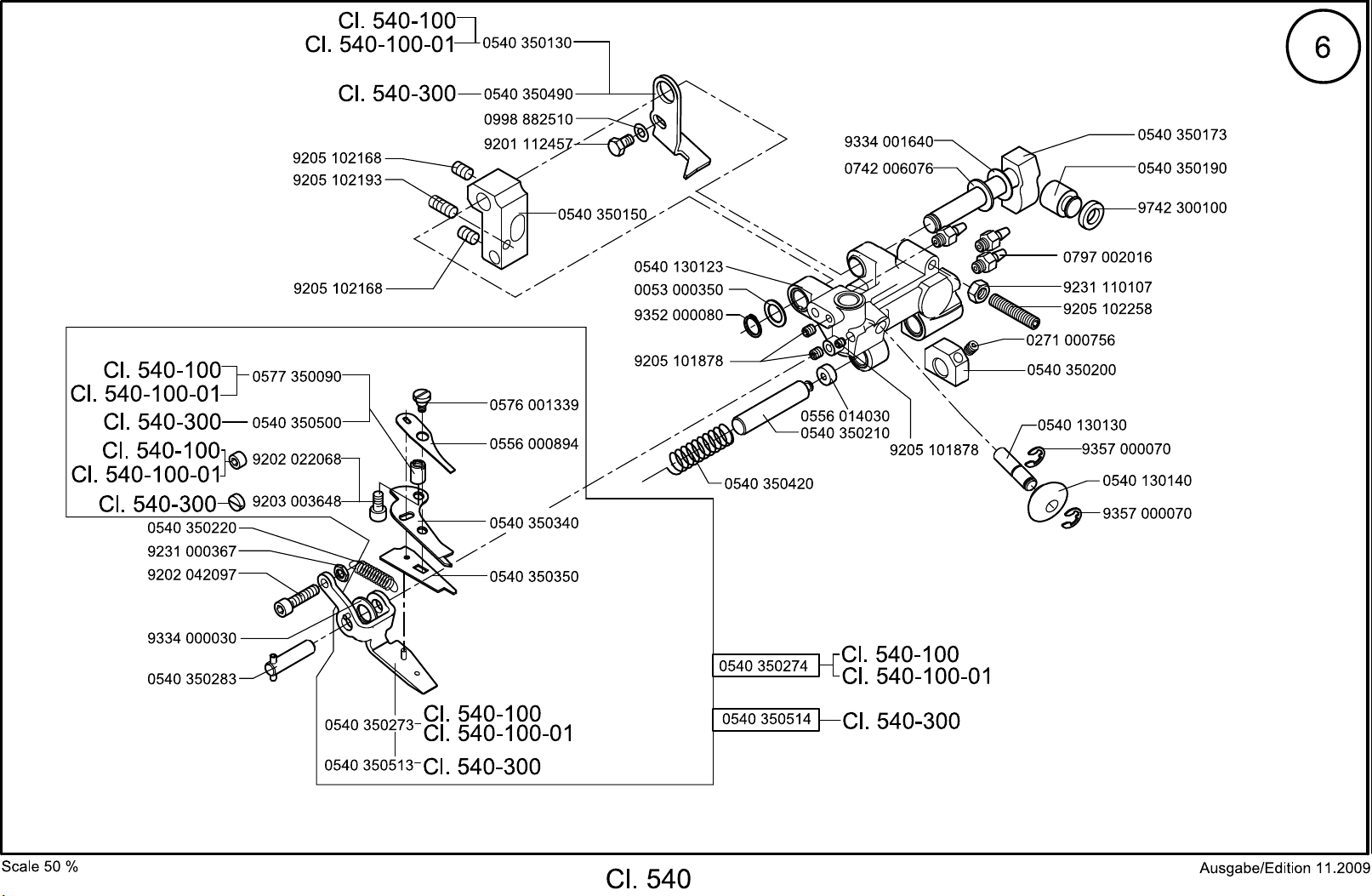

Oberfadenschere 6 Upper thread scissors

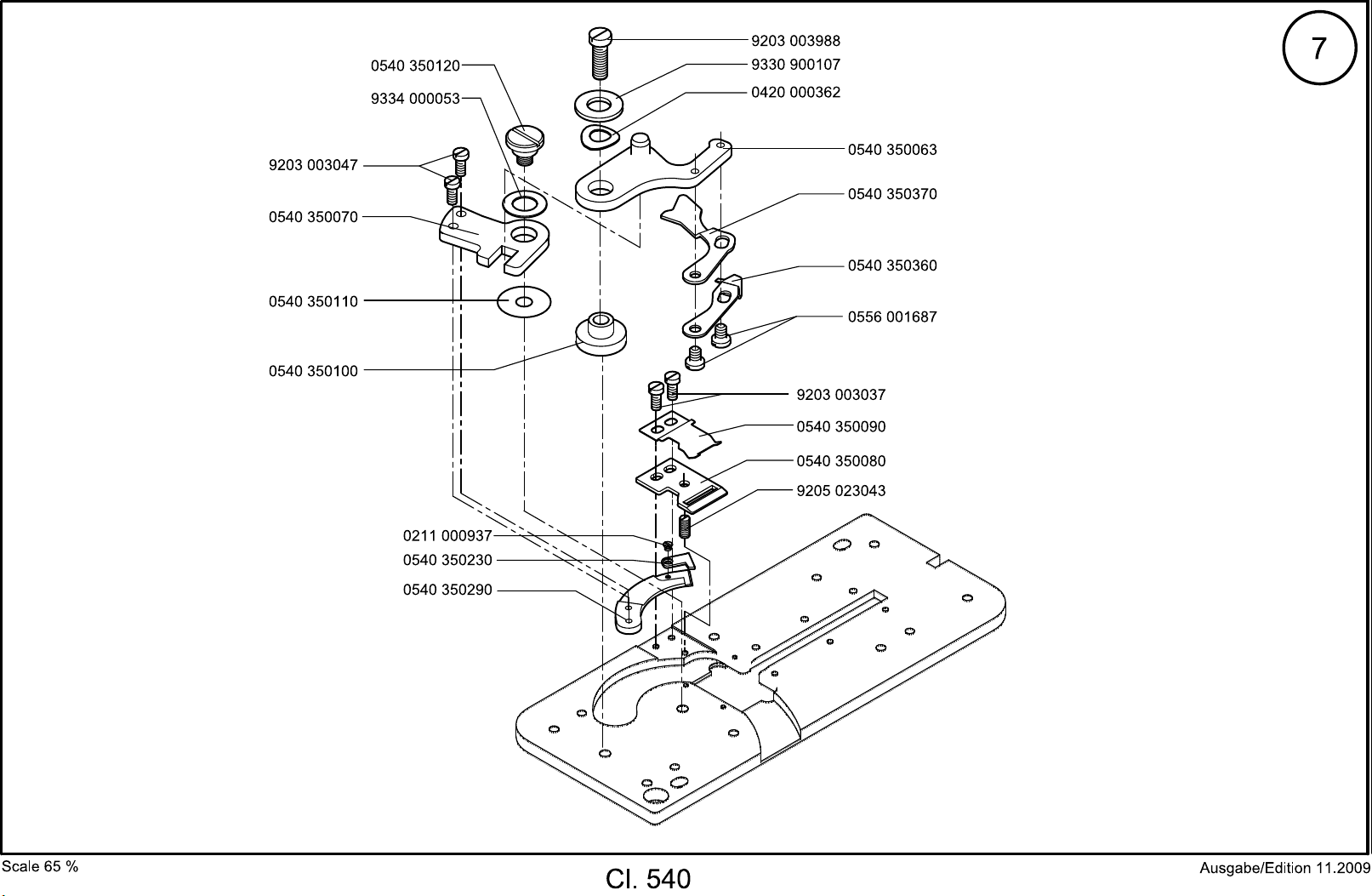

Unterfadenschere 7 Lower thread scissors

Abschneiderplatten 8 Cutter plate

Luefterhebel 9 Lifter lever

Greifer und Greiferschmierung 10 Hook and hook lubrication

Klammer 11 Clamp

Spannungsplatte 12 - 13 Tension plate

Spulerdeckel 14 Winder cover

Traegerplatte kpl. 15 Bearer plate cpl.

Anschlagkpl. 16 Stopcpl.

Arm und Grundplatte 17 Arm and bed-plate

Antriebsmotor 18 Drive motor

Magnetventile 19 Solenoid valve

Wartungseinheit 20 Maintenance unit

Gestell 21 Stand

Monitor und Naehleuchte 22 Monitor and sewing lamp

Spuler 23 Winder

Abstandslineal 24 Distance ruler

Schablonenanschlag 25 Template stop

Schwenkvorrichtung und 26 Swinging device and

Nadelkuehlung needle cooling

Absaugeinrichtung 27 Suction device

Beipack 28 Accessories

Naeheinrichtungen Sewing equipment

Plaene Plans

Alle Rechte vorbehalten.

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise

Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG

verboten.

All rights reserved.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any manner,

even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Copyright © Dürkopp Adler AG - 2009
