Duerkopp Adler 745-24 Leitfaden

Teileliste und Näheinrichtungen

Spare Parts List and Sewing Equipment

745 - 22/-23/-24

Postfach 17 03 51, D-33703 Bielefeld •

Potsdamer Straße 190, D-33719 Bielefeld

Telefon (05 21) 9 25-0 •

Telefax (05 21) 9 25 24 35

Ausgabe / Edition: 09/99 •EXK Printed in Federal Republic of Germany Teile-Nr./Part.-No.: 0791 745826

Teileliste und Näheinrichtungen

Spare Parts List and Sewing Equipment

745-22/23/24

Inhaltsverzeichnis Tafel/Table Contents

Gestellteile 1, 2 Stand parts

Tischplatte,Tischverbreit. 3, 33 Table plate, Table extension

Maschinenoberteil 4 - 8 Machine head

Dritte Markierungsleuchte 9 Third mark.lamp

Mechanische Teile 10 - 14, 17 Mechanical parts

Schneideeinrichtung (745-22/23) 15, 53, 54 Cutting device (745-22/23)

Schneideeinrichtung (745-24) 16 Cutting device (745-24)

Einlegestation 18 Loading station

Klammereinrichtungen 19 - 24 Clamping equipments

Faltstempel 25 - 27 Folder

Klemmvorrichtung für Hinterhosen 28, 29 Clamping device for rear trousers

und Taschenbeutel and pocket bags

Ausblasvorrichtung 30 Blowing off device

Bef. Teile für Pneumatikteile 31 Pneumatic parts

Beipack 32 Accessories

Motor 34, 34A Motor

Staplerteile (bis 01.97) 35 - 37 Stacker parts (up to 01.97)

Staplerteile (ab 02.97) 38, 39 Stacker parts (from 02.97)

Abzugsvorrichtung 40, 41 Pulling off device

Pneum. Bündelklammer mit Fußventil 42 Pneumatic bundle clamp with foot valve

Bandzuführ- und Abschneidautomatik 43, 44 Automatic tape feeder and Cutting device

Ausstreifeinrichtung 45 Smoothing device

Restfadenwächter / Nähleuchte 46 Rest thread catcher / Sewing lamp

Schere mit Abzugsgerät 47, 48 Scissor with puller

Lichtschranke am Oberteil 49 Light barrier on machine head

Näheinrichtung 50 Sewing equipments

Steuerung 51, 52 Control

Wendevorrichtung 55 Piping turning device

Näheinrichtungen Sewing equipment

Pläne plans

K l.745 -22;-23;-24

Ausgabe/Edition:04.1998

38,39

1 1 , 1 3 , 1 4 12 31 10 55

40,41

1 4 , 1 9 , 2 0 , 2 3

15 -17,53,54

35 -37

4 -8

47,48

25 -27

43,44

K l.745 -22;-23;-24 T afel1

Ausgabe/Edition:04.1998

72 74

6971 33

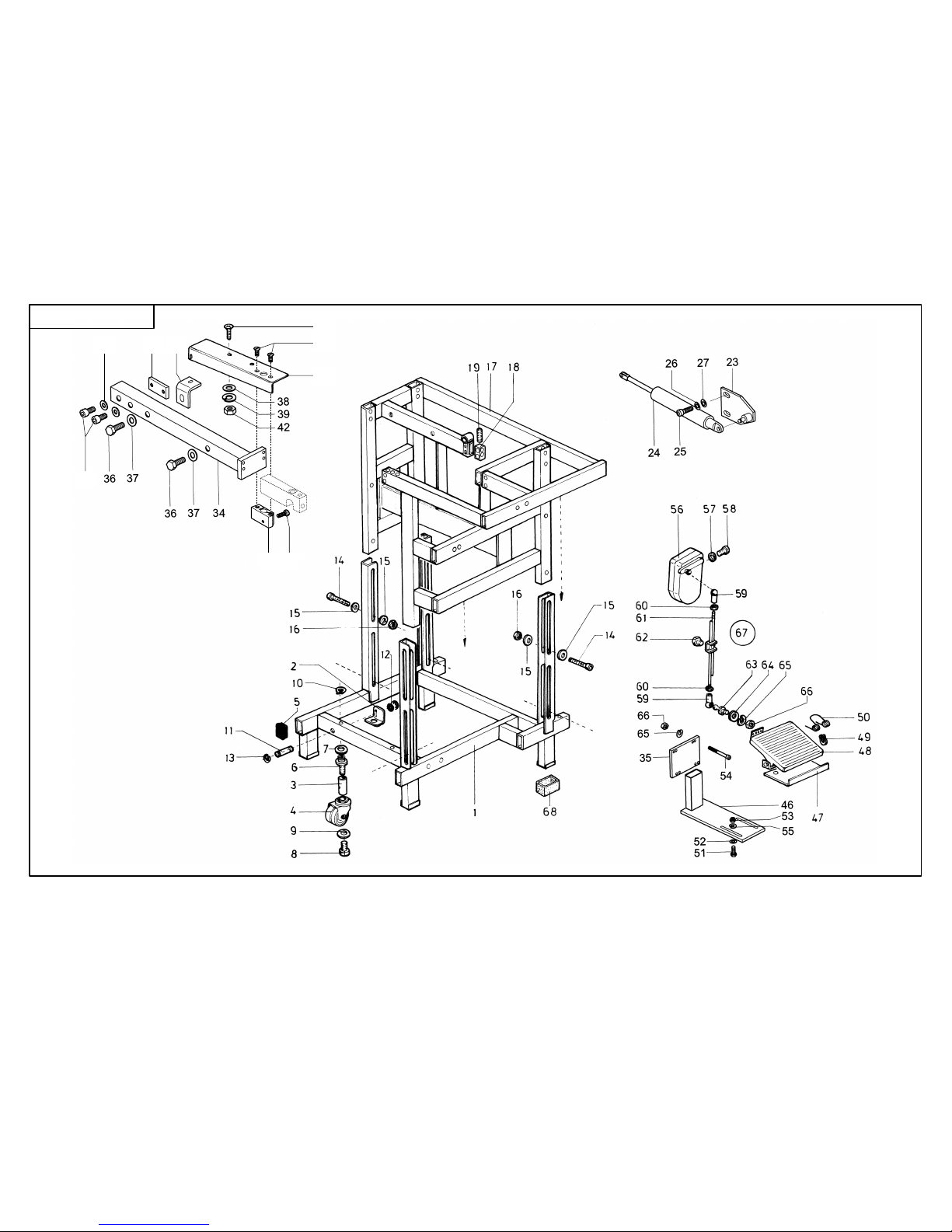

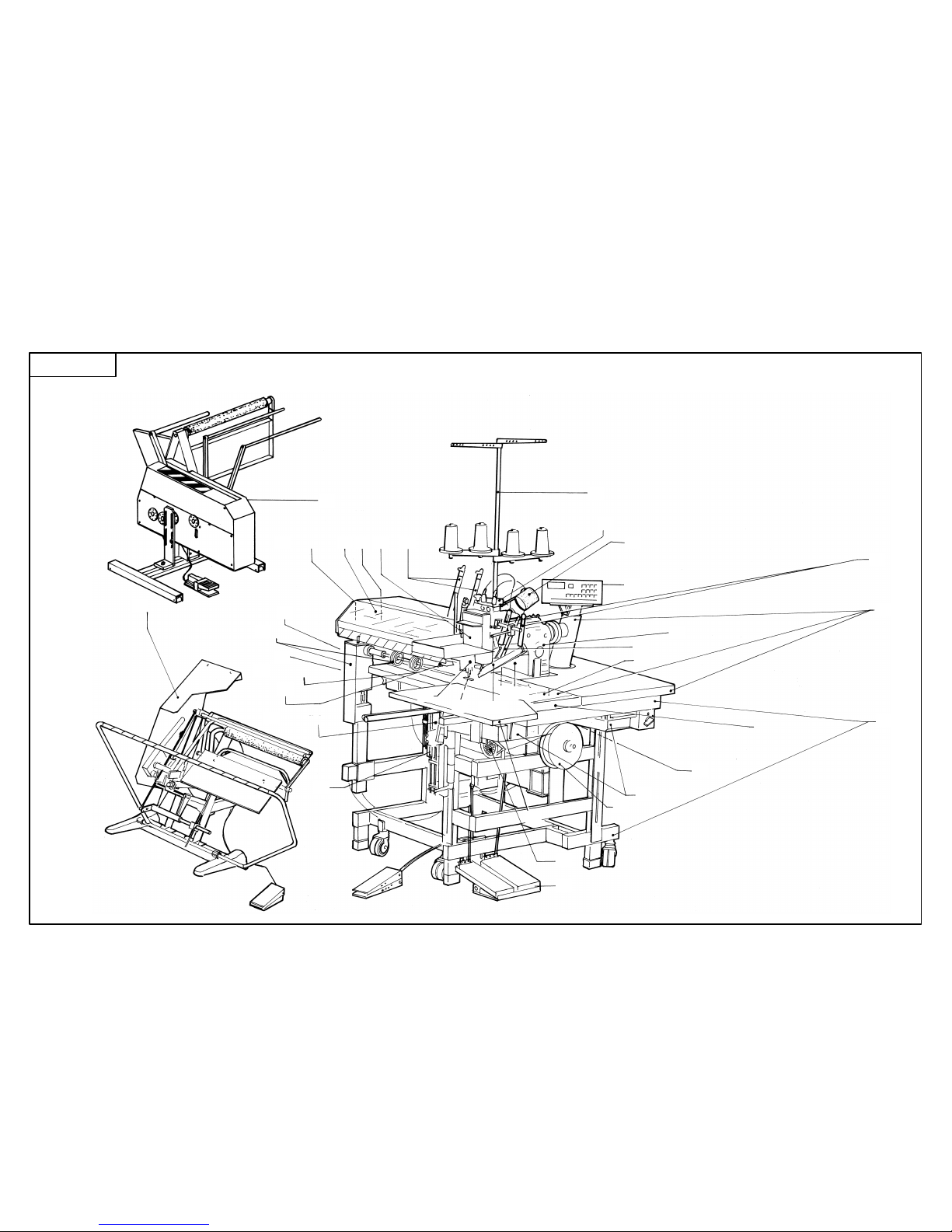

GESTELLTEILE

STAND PARTS

1 MG50 001702 UNTERTEIL

2 MG50 001715 WINKEL

3 MG50 004559 BUCHSE

4 MG50 004558 APP.ROLLE

5 0718 011043 LAMELLENSTOPFEN

6 MG50 004563 ZYL.SCHRAUBE

7 MG50 004565 SCHEIBE

8 9202 003708 ZYL.SCHR.

9 9330 000137 SCHEIBE

10 0292 001229 SICH.RING

11 0578 001232 ACHSE

12 9330 000127 SCHEIBE

13 0744 003142 SICH.SCHEIBE

14 9202 003777 ZYL.SCH.

15 9330 900137 SCHEIBE

16 9231 110147 6KT.MUTTER

17 MG50 001812 GEST.OBERTEIL

18 MG50 001247 LAGERBOCK

19 9205 102927 GEW.STIFT

23 MG50 001164 PLATTE

24 9706 000300 GASFEDER

25 9201 113697 6KT. SCHRAUBE

26 0744 003142 SICHERUNGSSCHEIBE

27 9330 000127 SCHEIBE

33 MG50 000985 WINKEL

34 MG50 000982 HOLM, V

35 0794 000871 PLATTE

36 9201 113697 6KT.-SCHRAUBE

37 9330 000127 SCHEIBE

38 0739 000595 SCHEIBE

39 0744 001426 FEDERRING

40 0794 002111 AUFLAGEWINKEL

41 0570 002382 SENKSCHR.

42 9231 110107 MUTTER

46 MG50 008781 WINKEL

47 MG50 001496 WINKEL

48 MG43 002597 FUSSTRITT K (mit/with Pos.49,50)

49 MG43 002507 GREIFRING

50 MG41 001171 FORMFEDER

51 9201 113737 6KT.SCHR.

52 9330 000127 SCHEIBE

53 9231 110137 6KT.MUTTER

54 9202 003017 ZYL.SCHR.

55 0725 000520 B FEDERRING

56 9800 330001 EXT.BETAETIGUNG

57 0744 001426 FEDERRING

58 9202 002483 ZYL.SCHR.

59 9357 200106 KUGELPFANNE

60 9231 110127 6KT.MUTTER

61 MG43 000402 STANGE

62 9201 250027 6KT.SCHR.

63 9357 200056 KUGELZAPFEN

64 MG43 002510 SCHEIBE

65 0744 001131 FEDERRING

66 9231 110127 6KT.MUTTER

67 MG43 000401 GESTAENGE K (mit/with Pos.59-66)

68 0746 000056 SCHALLDAEMPFER

69 N900 001983 LASCHE

70 9202 002478 ZYL.-SCHRAUBE

71 9330 000098 SCHEIBE

72 0794 002117 KLEMMSTÜCK

73 0798 922268 SENKSCHRAUBE

74 9201 112897 6KT.SCHRAUBE

Pos. Teile Nr. Benennung

Det. Part No.

Pos. Teile Nr. Benennung

Det. Part No.

Pos. Teile Nr. Benennung

Det. Part No.

Kl. / Cl. 745-22/23/24, Tafel / table 1 Tafel 1 Ausgabe/Edition: 09.1999

K l.745 -22;-23;-24 T afel2

Ausgabe/Edition:04.1998

848586

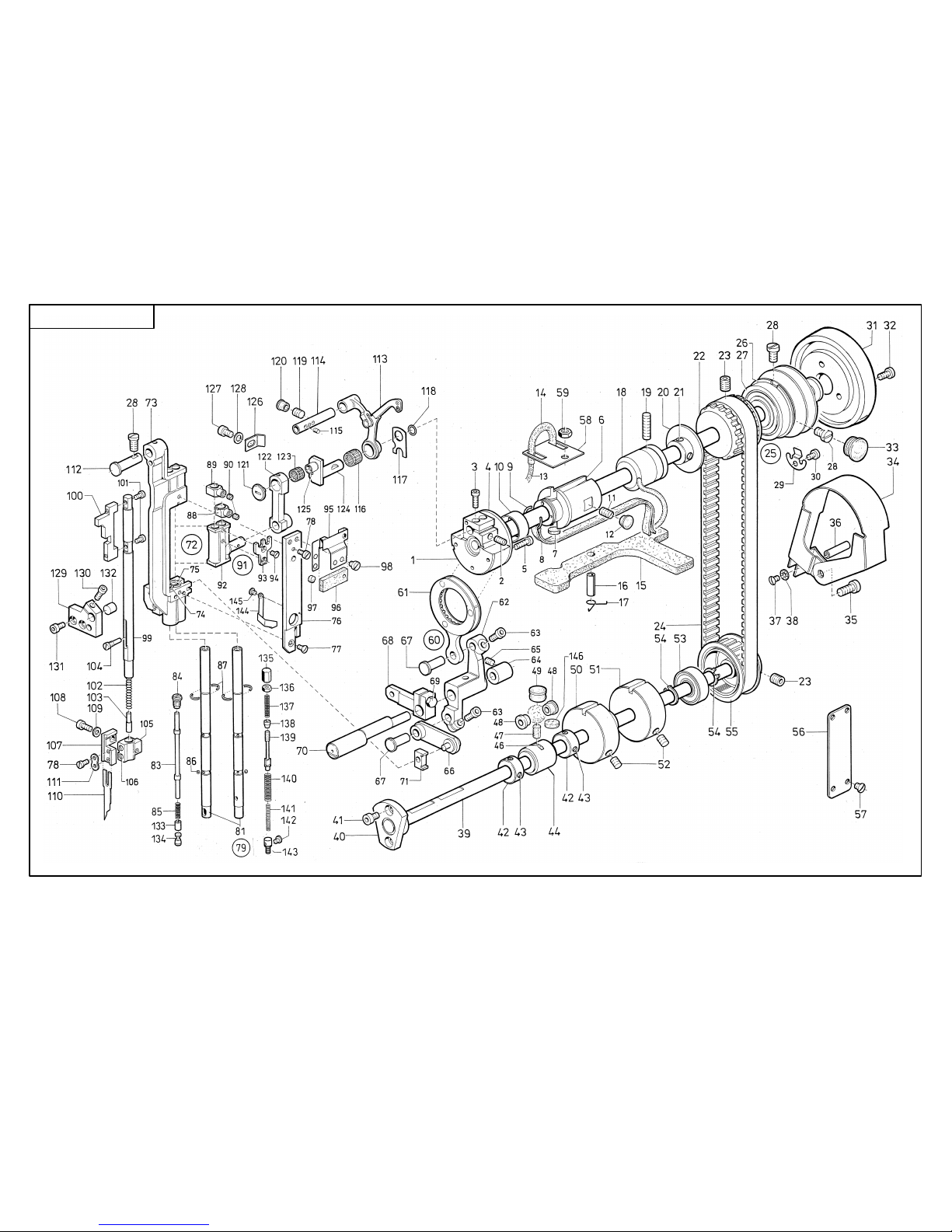

GESTELLTEILE

STAND PARTS

1 MG50 008671 PLATTE

3 9202 003297 ZYL.SCHR.

4 9330 000127 SCHEIBE

5 0725 000520 B FEDERRING

8 9231 110137 6KT.MUTTER

10 0792 035371 VORGELEGE K (mit/with Pos.11-36)

11 0792 035372 LAGERBOCK

12 9205 102498 GEW.STIFT

13 0556 001830 DRUCKSCHRAUBE

14 0792 035382 WELLE

15 0792 035383 DISTANZBUCHSE

16 0265 008716 A SICH.RING

17 0746 000515 RILLENKULA

18 0744 020576 A PASSFEDER

19 0746 000502 KULA-AUSGL-SCH.

20 0792 035392 RIEMENSCHEIBE (50HZ)

21 0792 035390 RIEMENSCHEIBE (60HZ)

22 9205 102778 GEW.STIFT

23 0792 035394 RIEMENSCHEIBE (50HZ)

24 0792 035397 WINKEL

25 9330 000108 SCHEIBE

26 9202 002893 ZYL.SCHR.

27 9231 110128 6KT.MUTTER

28 0792 035401 HEBEL K (mit/with Pos.29,30)

29 9201 113338 6KT.SCHR.

30 9201 113268 6KT.SCHR.

31 0792 035405 BOLZEN

32 0744 020631 BOLZEN

33 0792 006268 ROLLE

34 0742 001461 RILLENKULA

35 0744 020610 SICH.RING

36 0211 000109 SICH.RING

37 0792 006187 WINKEL

38 9202 002483 ZYL.SCHR.

39 9330 000097 SCHEIBE

40 0742 044586 LASCHE

41 9201 113737 6KT,SCHR.

42 MG50 008752 PLATTE

43 0700 000044 FUEHRUNGSLEISTE

44 0700 000043 SCHUBKASTEN

45 9203 003357 ZYL.SCHR.

46 9330 000073 SCHEIBE

47 9231 110047 6KT.MUTTER

48 0744 001115 LI-BLECHSCHR.

49 9330 000087 SCHEIBE

50 0557 001219 SPLINT

51 0700 000045 PLATTE

52 MG50 001331 LAGERBOCK

53 0556 013153 SENKSCHR.

54 MG50 001337 BOLZEN

55 0746 000272 SCHEIBE

56 9205 101878 GEW.STIFT

57 MG50 001335 BOCK

58 9202 002493 ZYL.SCHR.

59 0744 001131 FEDERRING

62 MG50 001356 LAGERBOCK

63 9202 003177 ZYL.SCHR.

64 0578 001232 ACHSE

65 0744 003142 SICH.-SCHEIBE

67 MG50 001442 RASTE V (mit/with Pos.68-74)

68 0746 000265 LAGERBOCK V

69 MG50 001444 BOLZEN

70 0211 000027 TELLERFEDER

71 0933 020251 HUELSE

72 9305 003850 SPANNSTIFT

73 0742 040298 KONUS

74 9305 003740 SPANNSTIFT

75 MG50 001452 PLATTE

76 0211 000249 SENKSCHR.

78 9202 003178 ZYL.SCHR.

82 9130 103915 KEILRIEMEN (VORGEL MOT.)*

82 9130 104105 KEILRIEMEN (VORGEL.OBERT.)*

83 MG50 001334 LAGERBOCK

84 0744 012819 SCHELLE

85 0744 001801 B GUMMIRING

86 9202 002077 ZYL.-SCHRAUBE

* OHNE ABBILDUNG

Pos. Teile Nr. Benennung

Det. Part No.

Pos. Teile Nr. Benennung

Det. Part No.

Pos. Teile Nr. Benennung

Det. Part No.

Kl. / Cl. 745-22/23/24, Tafel / table 2 Tafel 2 Ausgabe/Edition: 09.1999

K l.745 -22;-23;-24 T afel3

Ausgabe/Edition:04.1998

TISCHPLATTE, TISCHVERBREITERUNG

TABLE PLATE, TABLE EXTENSION

1 0700 074517 TISCHPLATTE

2 0744 050685 KABELKANAL

3 0263 000761 RIEMENSCHUTZ

4 0713 000302 SPANPL.SCHR.

5 MG50 004162 HALTER V *

6 9217 301367 LINSENSCHR.MLS

7 0700 000444 SCHEIBE

8 MG50 004697 6KT.MUTTER

9 MG50 008801 TRAEGERBLECH

10 9201 114157 6KT.SCHR.

11 9234 000117 6KT.MUTTER

15 0700 074512 ANSATZPLATTE

16 0744 003324 SENKSCHR.

17 0739 000163 SCHEIBE

18 0739 000595 SCHEIBE

19 9231 110107 6KT.MUTTER

20 0792 007454 GLEITBLECH V (F.10MM NA)

20 0792 007457 GLEITBLECH V (F.12MM NA)

20 0792 007460 GLEITBLECH V (F 14MM NA)

20 0792 030803 GLEITBLECH V *(F.10MM NA)

20 0792 030806 GLEITBLECH V *(F 10MM NA)

20 0794 002971 GLEITBLECH.V.(F.8MM NA)

21 9207 171067 SPAX.SCHR.

22 0794 001086 KLEMMBLECH (F.HINTERHOSEN)

22 0794 001086 SIEHE Tafel 25

23 9830 515010 WINKEL

24 0746 004849 HAUPTSCHALTER

25 0713 000302 SPANPL.SCHR.

26 9204 201827 LINSENSCHR.

27 0746 040027 SCOTCHLITE 5270

29 9330 900137 SCHEIBE

30 MG50 002457 SCHEIBE

* NUR FUER 745-23

Pos. Teile Nr. Benennung

Det. Part No.

Pos. Teile Nr. Benennung

Det. Part No.

Pos. Teile Nr. Benennung

Det. Part No.

Kl. / Cl. 745-22/23/24, Tafel / table 3 Tafel 3 Ausgabe/Edition: 09.1999

K l.745 -22;-23;-24 T afel4

Ausgabe/Edition:04.1998
