Duerkopp Adler Tape Feeder Bedienungsanleitung

1. Verwendung des Teilesatzes

Der Teilesatz “Bandzuführung” ist für Kettenstichmaschinen der

Klasse 176 vorgesehen.

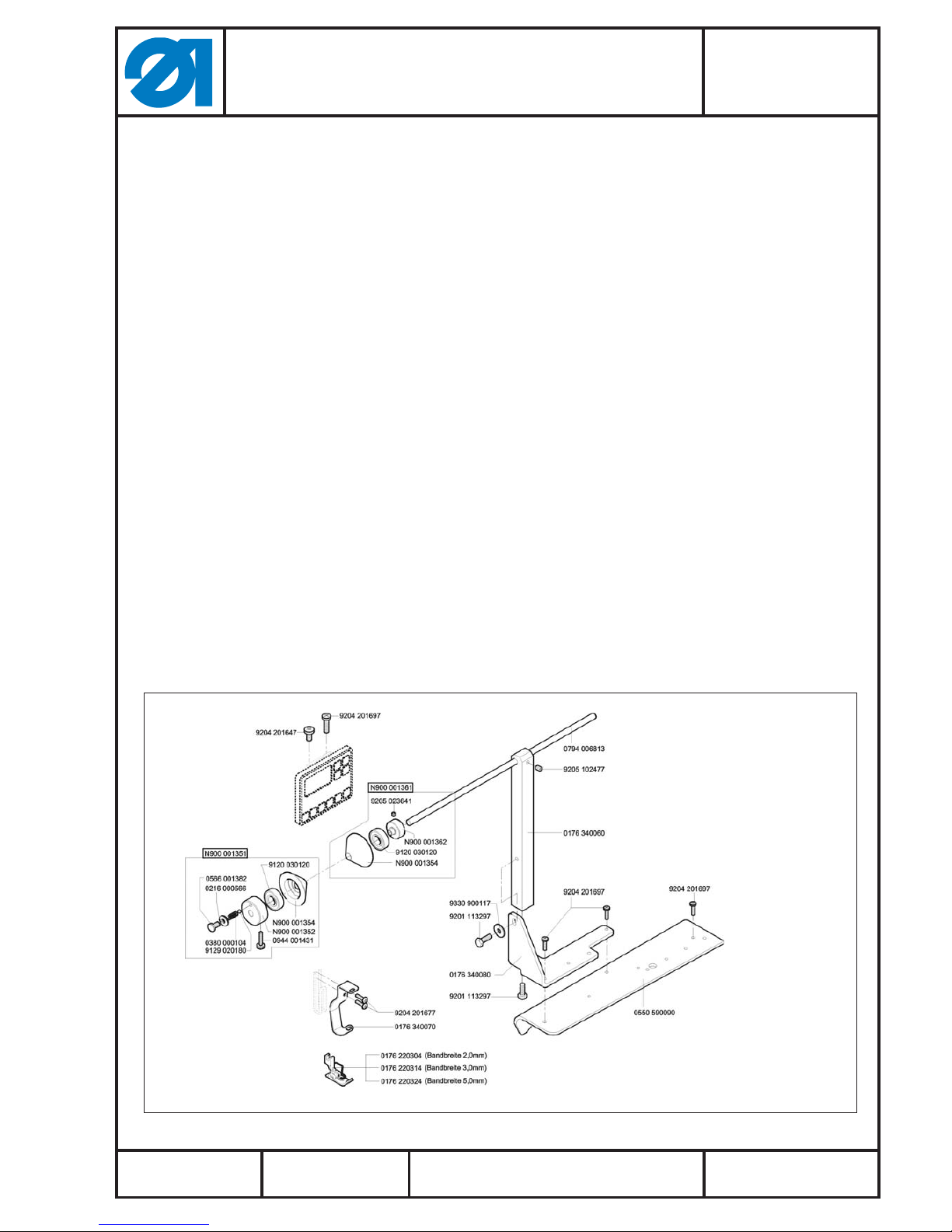

2. Komponenten des Teilesatzes

Der Teilesatz besteht aus folgenden Bauteilen:

–1 x Armdeckel

–1 x Befestigungswinkel kpl. bestehend aus:

1 x Befestigungswinkel (0176 340080)

1 x Block (0176 340060)

2 x Sechskantschraube M6 x 16 (9201 113297)

1 x Scheibe B 6,4 (9330 900117)

1 x Gewindestift M6 x 8H (9205 102477)

1 x Achse (0794 006813)

1 x Stellring mit Bremskone (N900 001351)

1 x Stellring (N900 001361)

–1 x Lisierbandführung (0176 340070)

–2 x Linsenschraube M4 x 12 H (9204 201677)

–1 x Linsenschraube M4 x 6 H (9204 201647)

–4 x Linsenschraube M4 x 16 H (9204 201697)

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 1 von 12

Sheet: 1 from 12

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Blatt: 2 von 12

Sheet: 2 from 12

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

3. Teilesatz montieren

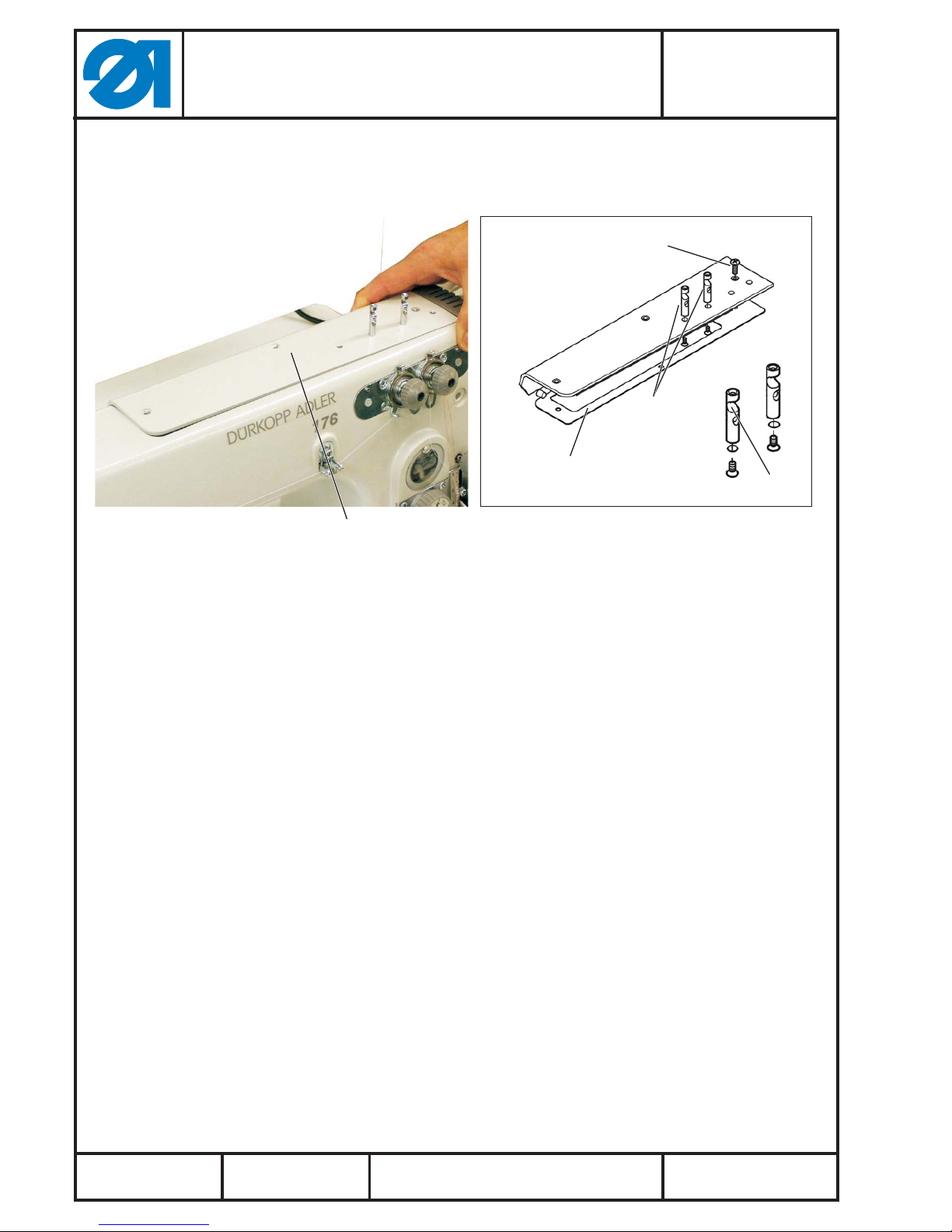

3.1 Armdeckel tauschen

–Armdeckel 1 abschrauben.

–Stellung der Fadenführungen 2 merken.

–Fadenführungen 2 abschrauben und am mitgelieferten neuen

Kopfdeckel anschrauben.

ACHTUNG!

Auf die richtige Ausrichtung der Fadenführungen achten.

Ausbuchtung 3 zeigt zur Bedienperson.

–Neuen Armdeckel mit der Gummidichtung 4 aufsetzen und mit

Schraube 5 festschrauben.

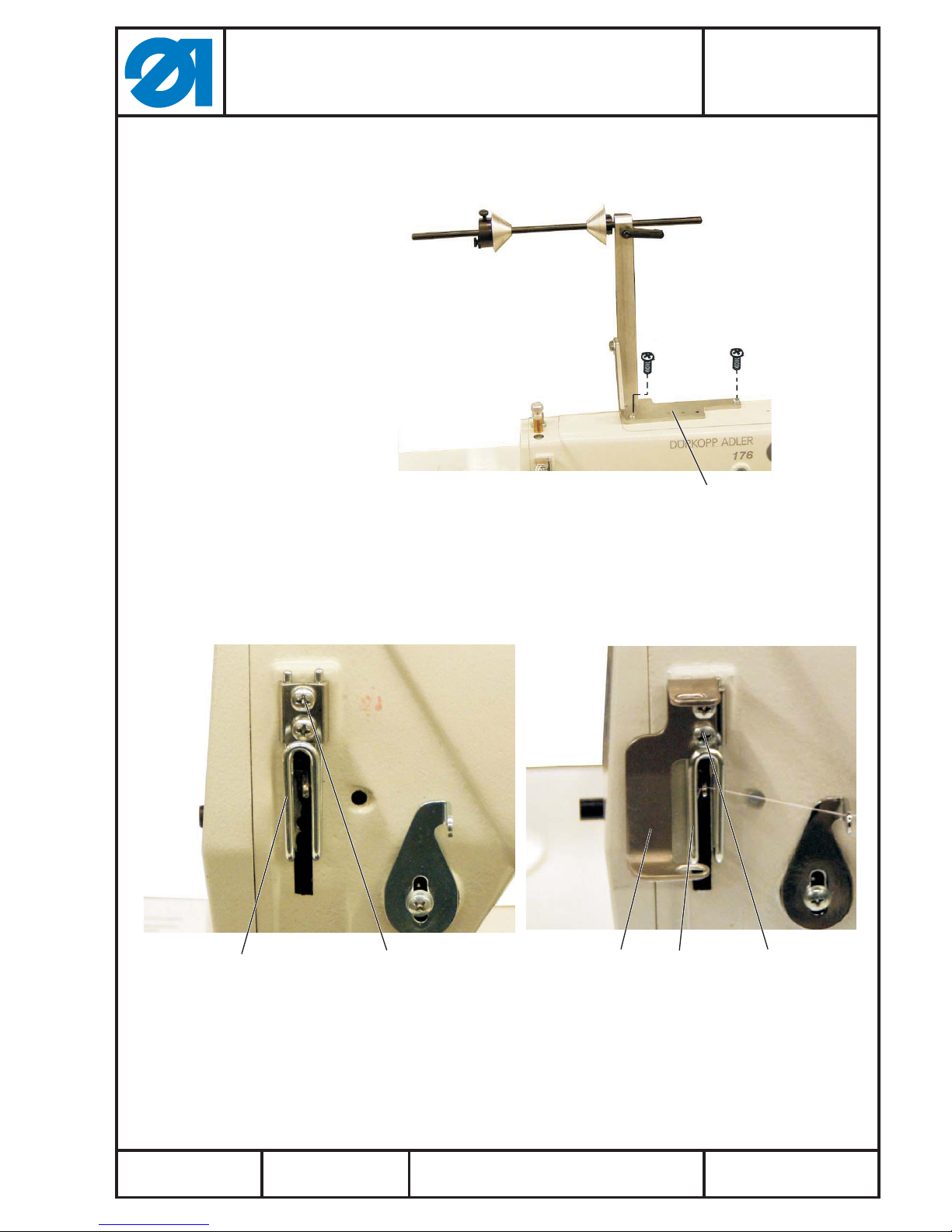

3.2 Befestigungswinkel montieren

–Befestigungswinkel 1 für die Bandhalterung mit zwei Schrauben

M4 x 16 auf den Geräte-Armdeckel schrauben.

3.3 Winkel zur Lisierbandführung montieren

–Stellung des Fadenregulators 2 markieren.

–Schrauben 1 herausdrehen und Fadenregulator abnehmen.

–Fadenregulator 2 und Lisierbandführung 4 mit den Schrauben 3

(M4 x 12H) anschrauben.

–Fadenregulator nach der Markierung einstellen und befestigen.

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 3 von 12

Sheet: 3 from 12

21 42 3

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Blatt: 4 von 12

Sheet: 4 from 12

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

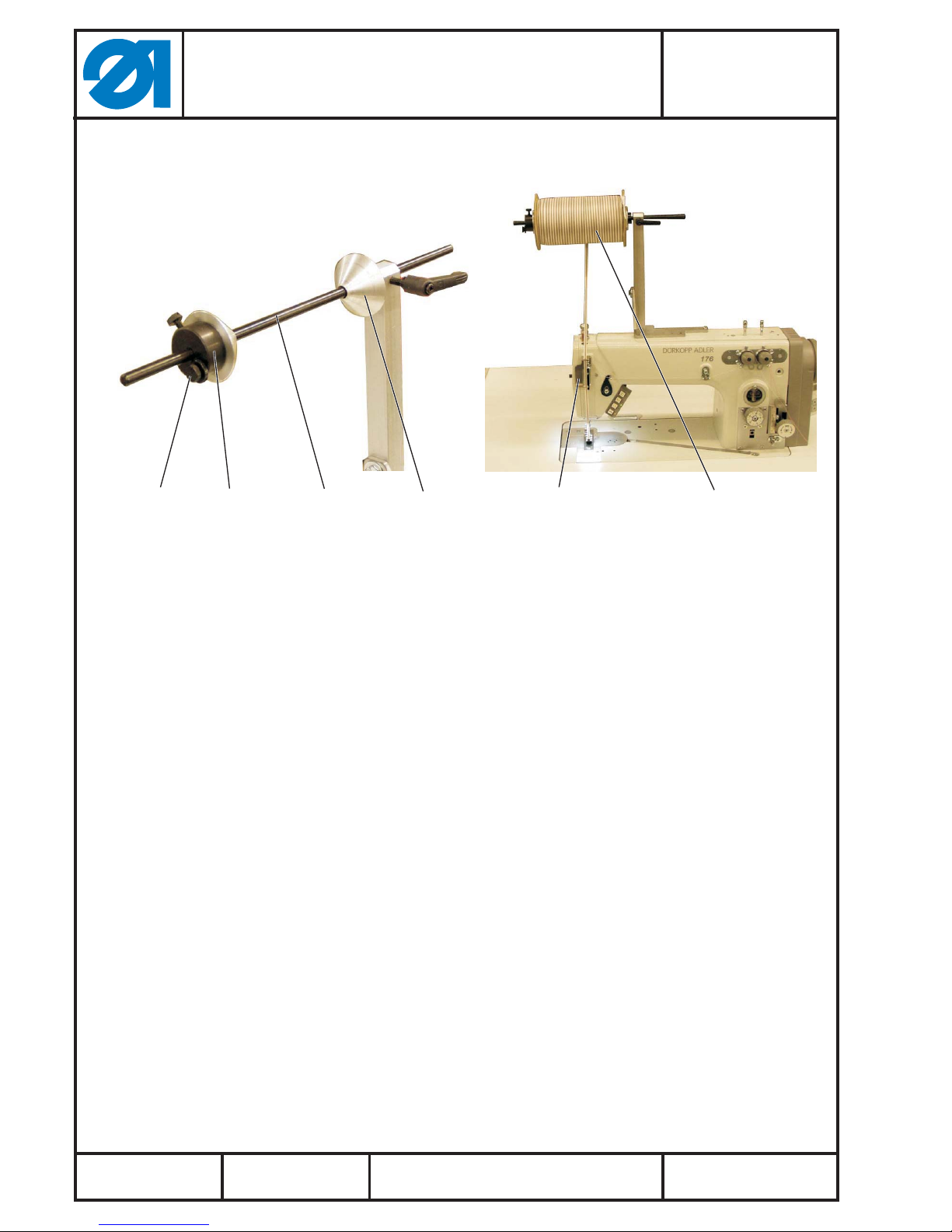

3.4 Stellringe der Lisierbandrollenaufnahme einstellen

Die Lisierbandrolle 5 soll mittig zur Lisierbandführung 6 bzw. zur

Nadel stehen.

–Bremskone 3 von der Achse 2 abnehmen.

–Rolle 5 auf die Achse 2 schieben.

–Bremskone 3 auf die Achse schieben.

–Rolle 5 mittig zur Führung 6 ausrichten.

–Rechte Kone 1 festschrauben.

–Linke Bremskone 3 an die Rolle schieben und festschrauben.

3.5 Bremse für das Lisierband einstellen

Die Lisierbandrolle sollte beim Anhalten des Nähvorganges nicht

nachlaufen.

Gleichzeitig darf die Lisierbandrolle nicht zu stark gebremst werden,

da sonst ein Verzug des Nähgutes erfolgen kann.

–Bremse 4 an der linken Bremskone 3 entsprechend einstellen.

43 2 1

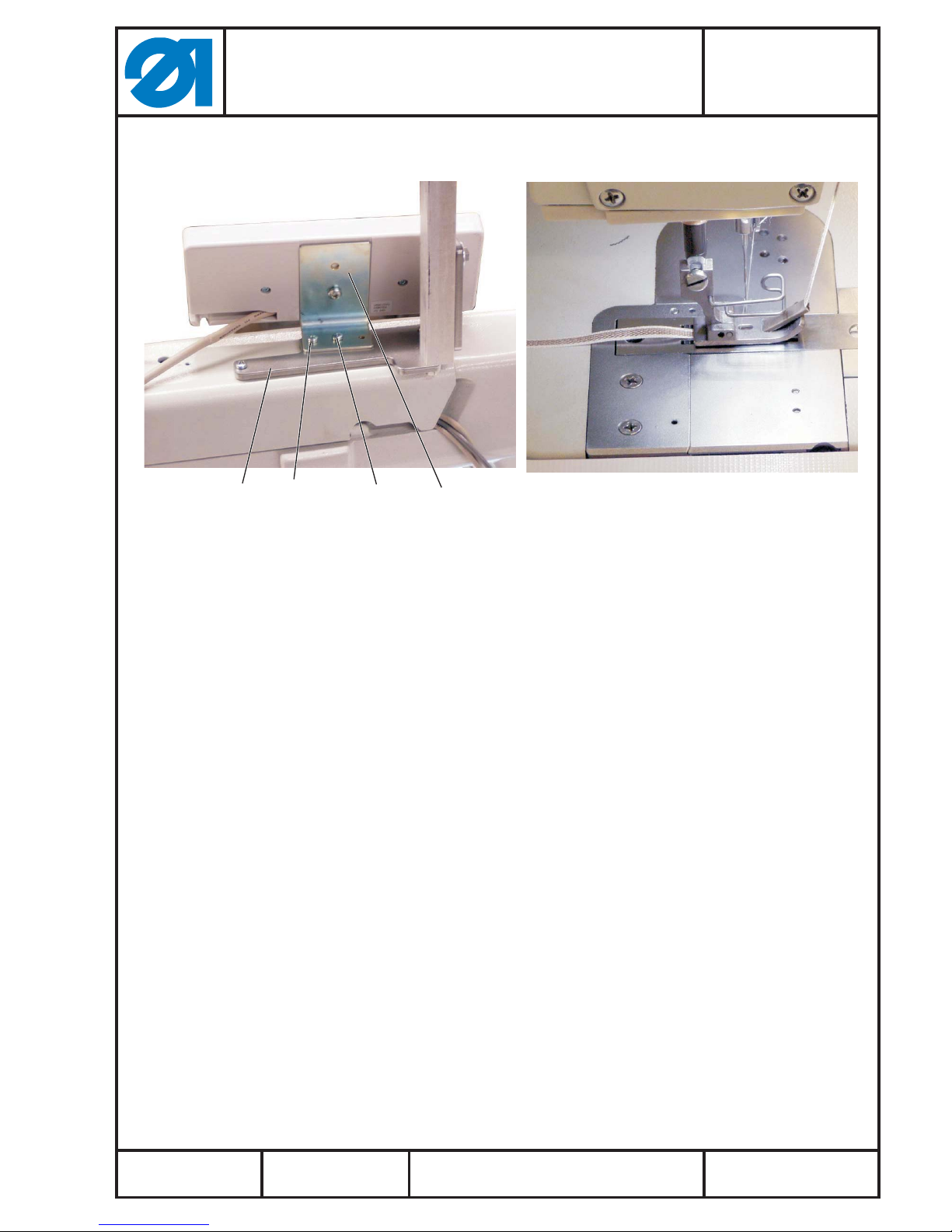

3.6 Bedienfeld montieren

Falls die Nähmaschine mit dem optionalen Bedienfeld

ausgestattet ist, kann das Bedienfeld mit dem

Bedienfeldwinkel 1 mit zwei Schrauben 2 und 3 (M4x6H und

M4x16H) auf dem Bandrollenwinkel 4 anschrauben.

3.7 Nähfuß montieren

Für Lisierbandarbeiten stehen folgende Nähfüße zur Verfügung:

·2,0mm Bandbreite: 0176 220304

·3,0mm Bandbreite: 0176 220314

·5,0mm Bandbreite: 0176 220324

–Entsprechenden Nähfuß montieren.

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 5 von 12

Sheet: 5 from 12

43 2 1

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Blatt: 6 von 12

Sheet: 6 from 12

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

Für Ihre Notizen:

1. Use of the kit

The kit “tape feeder” is provided for the double-chainstitch machine

class 176.

2. Kit Components

The kit consists of the following components:

–1 x Arm cover

–1 x Bracket complete consisting of the following:

1 x L-Bracket (0176 340080)

1 x Block (0176 340060)

2 x Hexagon head screw M6 x 16 (9201 113297)

1 x Washer B 6.4 (9330 900117)

1 x Threaded pin M6 x 8H (9205 102477)

1 x Rod (0794 006813)

1 x Adjustment ring with brake cone (N900 001351)

1 x Adjustment ring (N900 001361)

–1 x Reinforcement tape guide (0176 340070)

–2 x Fillister head screw M4 x 12 H (9204 201677)

–1 x Fillister head screw M4 x 6 H (9204 201647)

–4 x Fillister head screw M4 x 16 H (9204 201697)

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 7 von 12

Sheet: 7 from 12

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Blatt: 8 von 12

Sheet: 8 from 12

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

3. Mounting the kit

3.1 Replace the arm cover

–Unscrew and remove the arm cover 1.

–Remember the position of the thread guides 2.

–Unscrew the thread guides 2 and mount them to the new arm

cover delivered with the kit.

ATTENTION!

Make sure to have the correct alignment for the thread guides.

The recess 3 should be oriented to the operator (seamstress).

–Fit the new arm cover with the rubber-joint 4 and fix it using the

screw 5.

3.2 Mounting the bracket

–Fix the bracket 1 for the tape reel holder to the arm cover of the

machine using two screws M4 x 16.

3.3 Mounting the reinforcement tape guide

–Mark the position of the thread regulator 2.

–Loosen the screw 1 and remove the thread regulator.

–Place the thread regulator 2 and the reinforcement tape guide 4

using the screws 3 (M4 x 12H).

–Set the position of the thread regulator according to the mark and

fix it.

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Änderungsindex

Rev. index: 00.0

Ausgabe/Edition:

01.2009 Printed in Germany Blatt: 9 von 12

Sheet: 9 from 12

21 42 3

Anbauanleitung Bandzuführung

für Teilesatz 0176 590034

Fitting Instructions Tape Feeder

Kit 0176 590034

Teile-Nr./ Part-No.:

0791 176701

Blatt: 10 von 12

Sheet: 10 from 12

Ausgabe/Edition:

01.2009

Änderungsindex

Rev. index: 00.0 Printed in Germany

3.4 Setting the adjustment ring of the reinforcement tape roller support

The reinforcement tape roller 5 should be aligned centred to the

reinforcement tape guide and the needle.

–Removethebrakecone3fromtherod2.

–Shift the roller 5 on the rod 2.

–Shift the brake cone 3 on the rod.

–Align the roller 5 to be centred to the guide 6.

–Fasten the cone 1 on the right.

–Shift the brske cone 3 on the left against the roll and fasten it.

3.5 Setting the brake for the reinforcement tape

The reinforcement tape roller should no longer be in motion after the

ending of the sewing process.

At the same time the reinforcement tape roller should not brake

intensely, otherwise a warp on the sewing material may occur.

–Set the brake 4 on the left brake cone 3 accordingly.

43 2 1
