DURKOPP ADLER 367 - INSTRUCTIONS FOR FITTING FOR KIT 0367... Bedienungsanleitung
367
Anbauanleitung für Bausatz 0367 595144
Instructions for fitting for kit 0367 595144
Pneumatische Fußlüftung
Sewing foot lift with pedal
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon +49 (0) 5 21 / 9 25-00 • Telefax +49 (0) 5 21 / 9 25 24 35 • www.duerkopp-adler.com
D
GB
Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:
04/2010 Rev. index: 01.0 Printed in Federal Republic of Germany 0791 367704
Vorwort
Diese Anleitung soll erleichtern, die Maschine kennenzulernen und ihre
bestimmungsmäßigen Einsatzmöglichkeiten zu nutzen.
Die Betriebsanleitung enthält wichtige Hinweise, die Maschine sicher,
sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft,
Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu
vermindern und die Zuverlässigkeit und die Lebensdauer der Maschine
zu erhöhen.
Die Betriebsanleitung ist geeignet, Anweisungen aufgrund bestehender
nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu
ergänzen.
Die Betriebsanleitung muß ständig am Einsatzort der Maschine/Anlage
verfügbar sein.
Die Betriebsanleitung ist von jeder Person zu lesen und anzuwenden,
die beauftragt ist, an der Maschine/Anlage zu arbeiten. Darunter ist zu
verstehen:
–Bedienung, einschließlich Rüsten, Störungsbehebung im
Arbeitsablauf, Beseitigung von Produktionsabfällen, Pflege,
–Instandhaltung (Wartung, Inspektion, Instandsetzung) und/oder
–Transport
Der Bediener hat mit dafür zu sorgen, daß nur autorisierte Personen an
der Maschine arbeiten.
Der Bediener ist verpflichtet, die Maschine mindestens einmal pro
Schicht auf äußerlich erkennbare Schäden und Mängel zu prüfen,
eingetretene Veränderungen (einschließlich des Betriebsverhaltens),
die die Sicherheit beeinträchtigen, sofort zu melden.
Das verwendende Unternehmen hat dafür zu sorgen, daß die Maschine
immer nur in einwandfreiem Zustand betrieben wird.
Es dürfen grundsätzlich keine Sicherheitseinrichtungen demontiert oder
außer Betrieb gesetzt werden.
Ist die Demontage von Sicherheitseinrichtungen beim Rüsten,
Reparieren oder Warten erforderlich, hat unmittelbar nach Abschluß
der Wartungs- oder Reparaturarbeiten die Remontage der
Sicherheitseinrichtungen zu erfolgen.
Eigenmächtige Veränderungen an der Maschine schließen eine
Haftung des Herstellers für daraus resultierende Schäden aus.
Alle Sicherheits- und Gefahrenhinweise an der Maschine/Anlage
beachten! Die gelb/schwarz gestreiften Flächen sind Kennzeichnungen
ständiger Gefahrenstellen, z. B. mit Quetsch-, Schneid-, Scher- oder
Stoßgefahr.
Beachten Sie neben den Hinweisen in dieser Betriebsanleitung die
allgemein gültigen Sicherheits- und Unfallverhütungs-Vorschriften.
Allgemeine Sicherheitshinweise
Die Nichteinhaltung folgender Sicherheitshinweise kann zu körperlichen
Verletzungen oder zu Beschädigungen der Maschine führen.
1. Die Maschine darf erst nach Kenntnisnahme der zugehörigen
Betriebsanleitung und nur durch entsprechend unterwiesene
Bedienpersonen in Betrieb genommen werden.
2. Lesen Sie vor Inbetriebnahme auch die Sicherheitshinweise und die
Betriebsanleitung des Motorsherstellers.
3. Die Maschine darf nur ihrer Bestimmung gemäß und nicht ohne die
zugehörigen Schutzeinrichtungen betrieben werden; dabei sind
auch alle einschlägigen Sicherheitsvorschriften zu beachten.
4. Beim Austausch von Nähwerkzeugen (wie z.B. Nadel, Nähfuß,
Stichplatte, Stoffschieber und Spule), beim Einfädeln, beim
Verlassen des Arbeitsplatzes sowie bei Wartungsarbeiten ist die
Maschine durch Betätigen des Hauptschalters oder durch
Herausziehen des Netzsteckers vom Netz zu trennen.
5. Die täglichen Wartungsarbeiten dürfen nur von entsprechend
unterwiesenen Personen durchgeführt werden.
6. Reparaturarbeiten sowie spezielle Wartungsarbeiten dürfen nur von
Fachkräften bzw. entsprechend unterwiesenen Personen
durchgeführt werden.
7. Für Wartungs- und Reparaturarbeiten an pneumatischen
Einrichtungen ist die Maschine vom pneumatischen
Versorgungsnetz (max. 7 - 10 bar) zu trennen.
Vor dem Trennen ist zunächst eine Druckentlastung an der
Wartungseinheit vornehmen.
Ausnahmen sind nur bei Justierarbeiten und Funktionsprüfungen
durch entsprechend unterwiesene Fachkräfte zulässig.
8. Arbeiten an der elektrischen Ausrüstung dürfen nur von dafür
qualifizierten Fachkräften durchgeführt werden.
9. Arbeiten an unter Spannung stehenden Teilen und Einrichtungen
sind nicht zulässig.
Ausnahmen regeln die Vorschriften DIN VDE 0105.
10. Umbauten bzw. Veränderungen der Maschine dürfen nur unter
Beachtung aller einschlägigen Sicherheitsvorschriften
vorgenommen werden.
11. Bei Reparaturen sind die von uns zur Verwendung freigegebenen
Ersatzteile zu verwenden.
12. Die Inbetriebnahme des Oberteils ist so lange untersagt, bis
festgestellt wurde, dass die gesamt Näheinheit den
Bestimmungen der EG-Richtlinien entspricht.
13. Das Anschlusskabel muss mit einem landesspezifischen
zugelassenem Netzstecker versehen werden. Hierfür ist eine
qualifizierte Fachkraft erforderlich (sh. auch Pkt. 8).
Diese Zeichen stehen vor Sicherheitshinweisen,
die unbedingt zu befolgen sind.
Verletzungsgefahr !
Beachten Sie darüber hinaus
auch die allgemeinen Sicherheitshinweise.
Inhalt Seite:
Vorwort und allgemeine Sicherheitshinweise
Einbau der pneumatischen Fußlüftung Klasse 367
(Ausgabe 04.2010)
1. Allgemeine Information
1.1 Lieferumfang.................................................. 3
2. Einbau
2.1 SchubstangedurchZylinderersetzen .................................. 4
2.2 GestängedurchneuesGestängeersetzen................................ 6
2.3 Wartungseinheit anbringen und anschließen .............................. 7
D
1. Allgemeine Informationen
Die Unterklasse 367-170010 kann mit der pneumatischen Fußlüftung
nachgerüstet werden.
ACHTUNG!
Der Betriebsdruck der Klasse 367 ist 6 bar. Sollte der Druck Ihrer
Versorgungsleitung höher als 6 bar sein, muss der Druck an der
Versorgungseinheit der Nähmaschine auf 6 bar reduziert werden!
1.1 Lieferumfang
Bevor Sie mit dem Einbau beginnen:
Bitte überprüfen Sie, ob alle Bauteile des Nachrüstsatzes in dem
Lieferumfang enthalten sind.
Der komplette Bausatz für die pneumatische Fußlüftung mit der
Bestellnummer: 0367 595144 besteht aus folgenden Komponenten:
Bauteil Teilenummer
1 Schalldämpfer 9780 982005
1,3 m Schlauch 9731 005004
1 Verbindung WI-N 9790 010010
2 Verschraubung GD-E 9790 200001
1 Verschraubung WI-E 9790 201001
1 Zylinder 0367 135174
1 Gestänge Z 100 000343
1 Befestigungsschelle 9840 120026
1 Wartungseinheit 9780 000108
1 Druckleitung 0797 003031
1 Kupplungsdose 0744 001793 A
1 Kupplungsstecker (an Druckleitung) 0744 001793 B
2 Ideal-Schelle (1x an Druckleitung) 0742 002096
1 Schlauchtülle 0744 001796
1 Innensechskantschraube 9202 002077
1 Pneumatik-Geräteplan 9770 367503
D
3
2. Einbau
Vorsicht Verletzungsgefahr!
Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker,
bevor sie mit dem Einbau der pneumatischen Fußlüftung beginnen.
Der Einbau darf nur von qualifizierten Technikern durchgeführt
werden.
–Kippen Sie die Nähmaschine nach hinten ab.
–Lösen Sie die 6 Schrauben der Ölwanne und nehmen Sie die
Ölwanne ab.

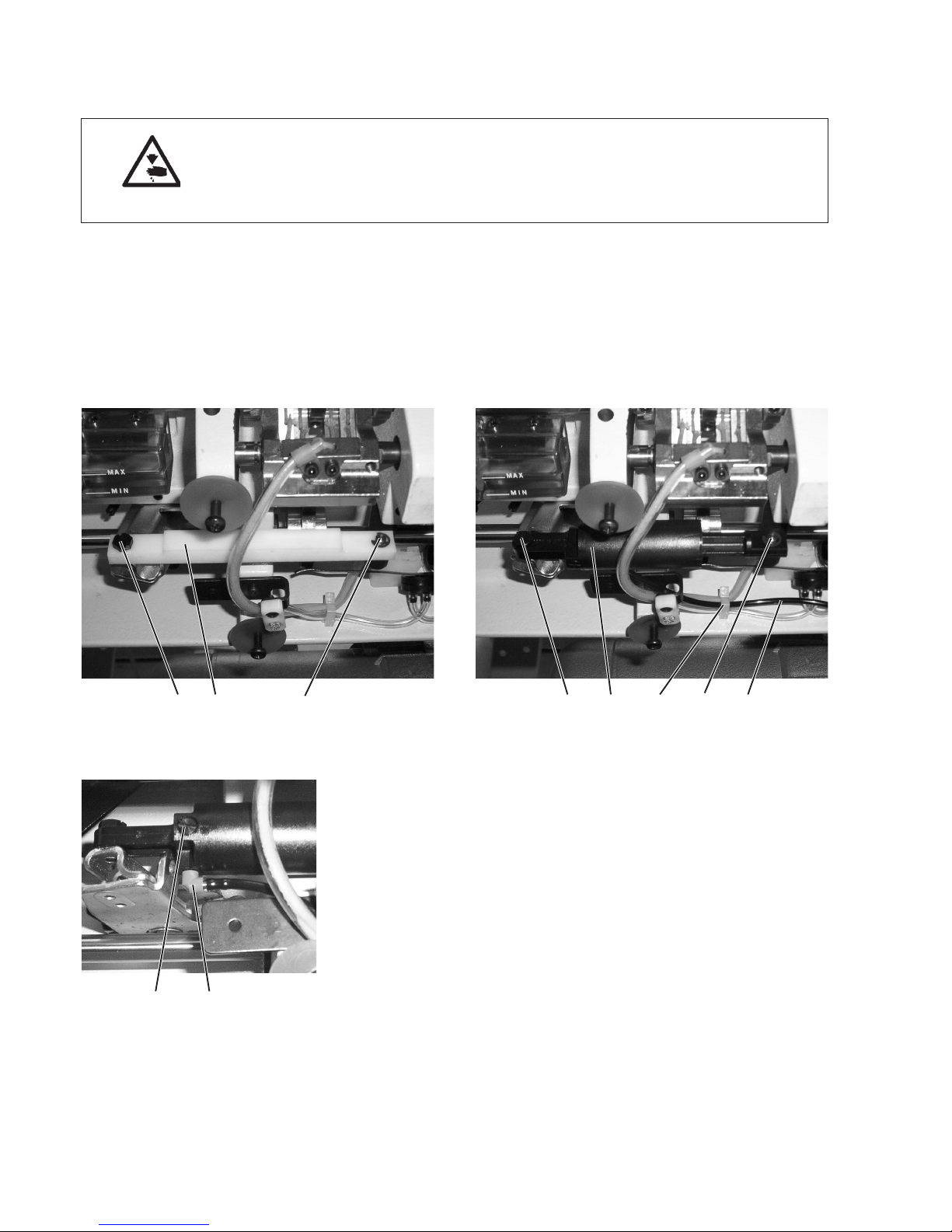

2.1 Schubstange durch Zylinder ersetzen
–Entfernen Sie an der Schubstange 2rechts die
Sicherungsscheibe 3und links die Schraube 1.
–Ziehen Sie die Schubstange 2rechts von dem Zapfen.
–Führen Sie den Schlauch 6durch die Halterung 5an der
Maschinenrückwand.
–Schieben Sie den Schlauch 6auf den Anschluss 8des Zylinders 4.
–BauenSiedenZylinder4an Stelle der Schubstange 2ein. Der
Kolben muss dabei nach rechts zeigen und die Drosselschraube 7
muss nach unten zeigen.
Drehen Sie die Drosselschraube 7gegen den Uhrzeigersinn,
bewegt sich der Kolben schneller. Der Nähfuß wird schneller
gelüftet.
Drehen Sie die Drosselschraube 7im Uhrzeigersinn, bewegt sich
der Kolben langsamer. Der Nähfuß wird langsamer gelüftet.
–Setzen Sie an dem Zylinder 4rechts die Sicherungsscheibe 3
wieder auf und drehen sie links die Schraube 1wieder ein.
–Führen Sie den Schlauch 6an der Maschinenrückwand nach
rechts. Führen Sie den Schlauch durch die Ausfräsung 9rechts
unten an der Nähmaschine nach außen.
4
12 3 14536
78

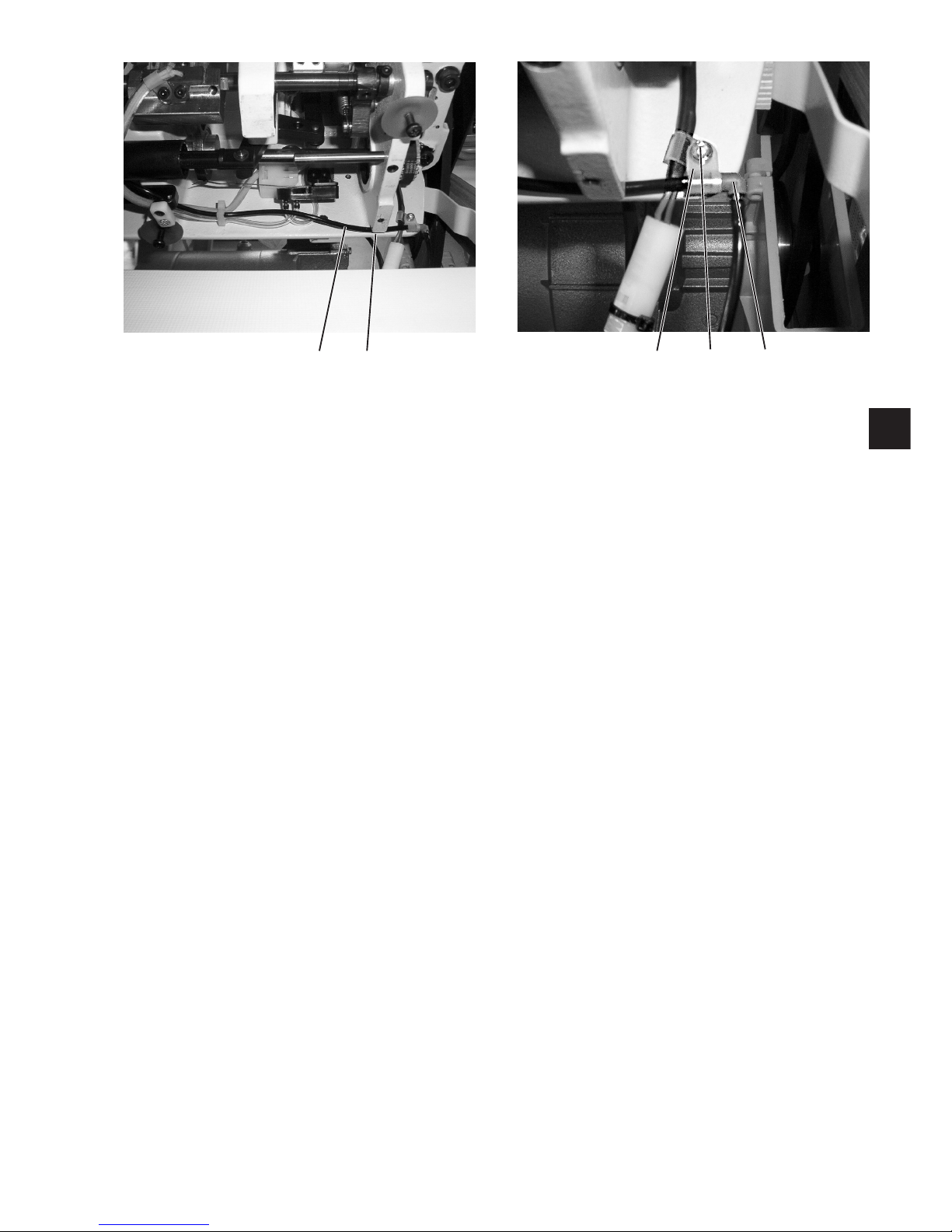

–Mit der Verbindung WI-N 12 müssen Sie jetzt den Schlauch nach
unten führen.
–Stecken Sie dazu die Befestigungsschelle 10 auf den Schlauch 6.
Um die Länge des Schlauches 6abzumessen, halten Sie die
Befestigungsschelle 10 an die Bohrung rechts unten an der
Nähmaschine.
Schneiden Sie den Schlauch 6hinter der Befestigungsschelle 10
ab.
–Verbinden Sie die Schlauchenden mit der Verbindung WI-N 12.
–Schrauben Sie den Schlauch 6mit der Befestigungsschelle 10,
direkt an der Verbindung WI-N 12 mit der Innensechskant-
schraube 11, an die Bohrung rechts unten an der Nähmaschine.
Führen Sie das lose Schlauchende unter das Untergestell.
–Setzen Sie die Ölwanne auf und ziehen Sie die 6 Schrauben an.
–Kippen Sie die Nähmaschine wieder nach vorn.
Hinweise
Sollten Sie die Nähleuchte 9822 510001 eingebaut haben, werden
sowohl der Schlauch als auch das Kabel der Beleuchtung an die
Bohrung rechts unten an der Nähmaschine angeschraubt.
Die im Lieferumfang enthaltene Innensechskantschraube 11 ist
lang genug, um 2 Befestigungsschellen anzuschrauben.
5
D
69 10 11 12

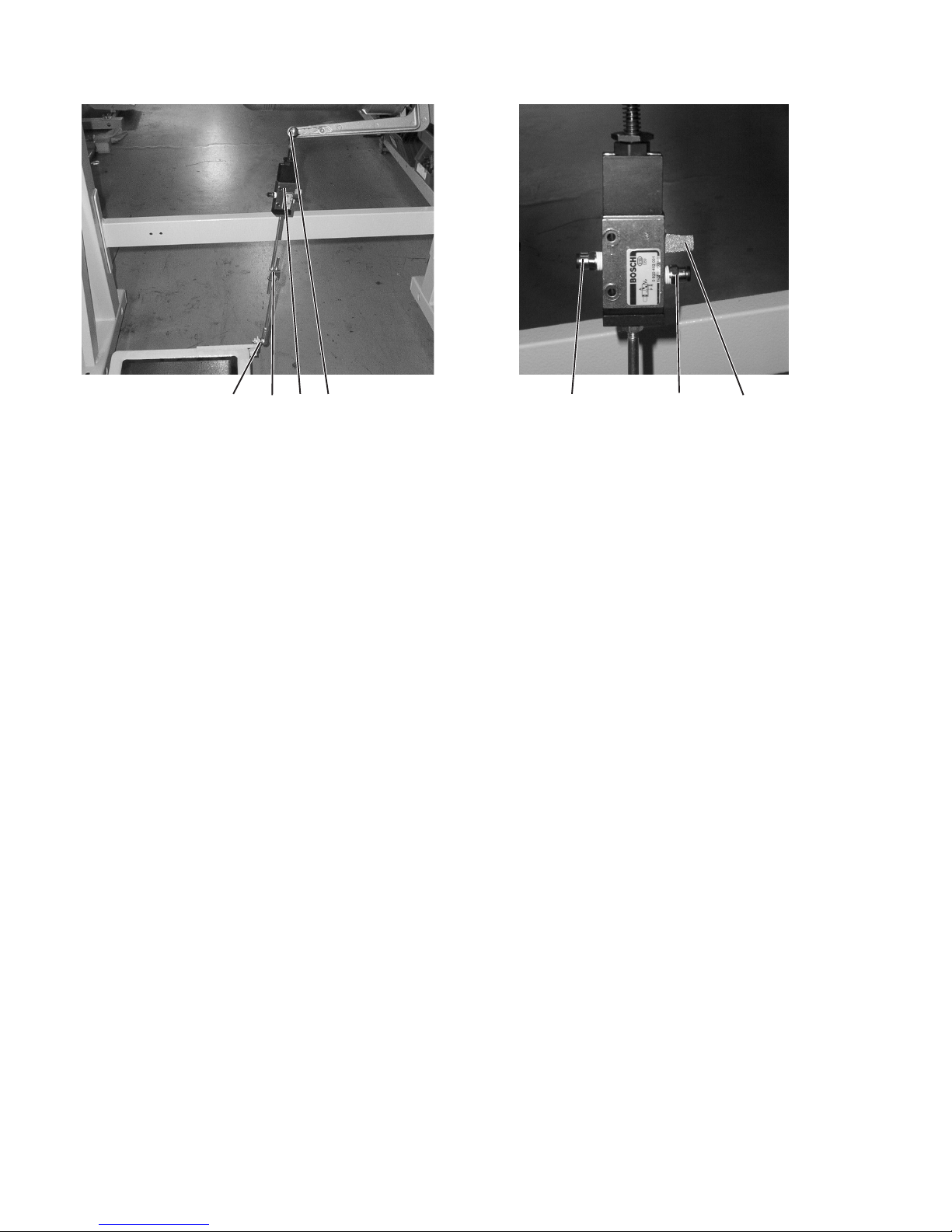

2.2 Gestänge durch neues Gestänge ersetzen
–Schrauben Sie in die obere Bohrung den Schalldämpfer 7ein.
Schrauben Sie in die beiden anderen Bohrungen die
Verschraubungen GD-E 5und 6ein. Ziehen Sie die
Verschraubungen 5und 6an, damit die Gewinde mit der
aufgetragenen Dichtungsmasse richtig abdichtet werden.
–Entfernen Sie die Muttern des alten Gestänges an dem Pedal 1
und an dem Antrieb 4. Entfernen Sie das alte Gestänge.
–Bauen Sie an Stelle des alten Gestänges das neue Gestänge 3ein.
Stecken Sie die Unterlegscheiben auf und schrauben Sie die
Muttern 1und 4wieder auf.
–Um die Position des Pedals anzupassen, lösen Sie die Schraube 2
Stellen Sie das Pedal passend ein und ziehen Sie die Schraube 2
wieder an.
6
1234 567
