DURKOPP ADLER 559 - Bedienungsanleitung

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

559/580

Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld

Telefon +49 (0) 521 / 9 25-00 • Telefax +49 (0) 521 / 9 25 24 35 • www.duerkopp-adler.com

Ausgabe / Edition: Änderungsindex Teile-Nr./Part.-No.:

06/2008 Rev. index: 01.0 Printed in Federal Republic of Germany 0791 580801

Teileliste und Naeheinrichtungen

Parts List and Sewing Equipment

559/580

Inhaltsverzeichnis Tafel / Table Table of contents

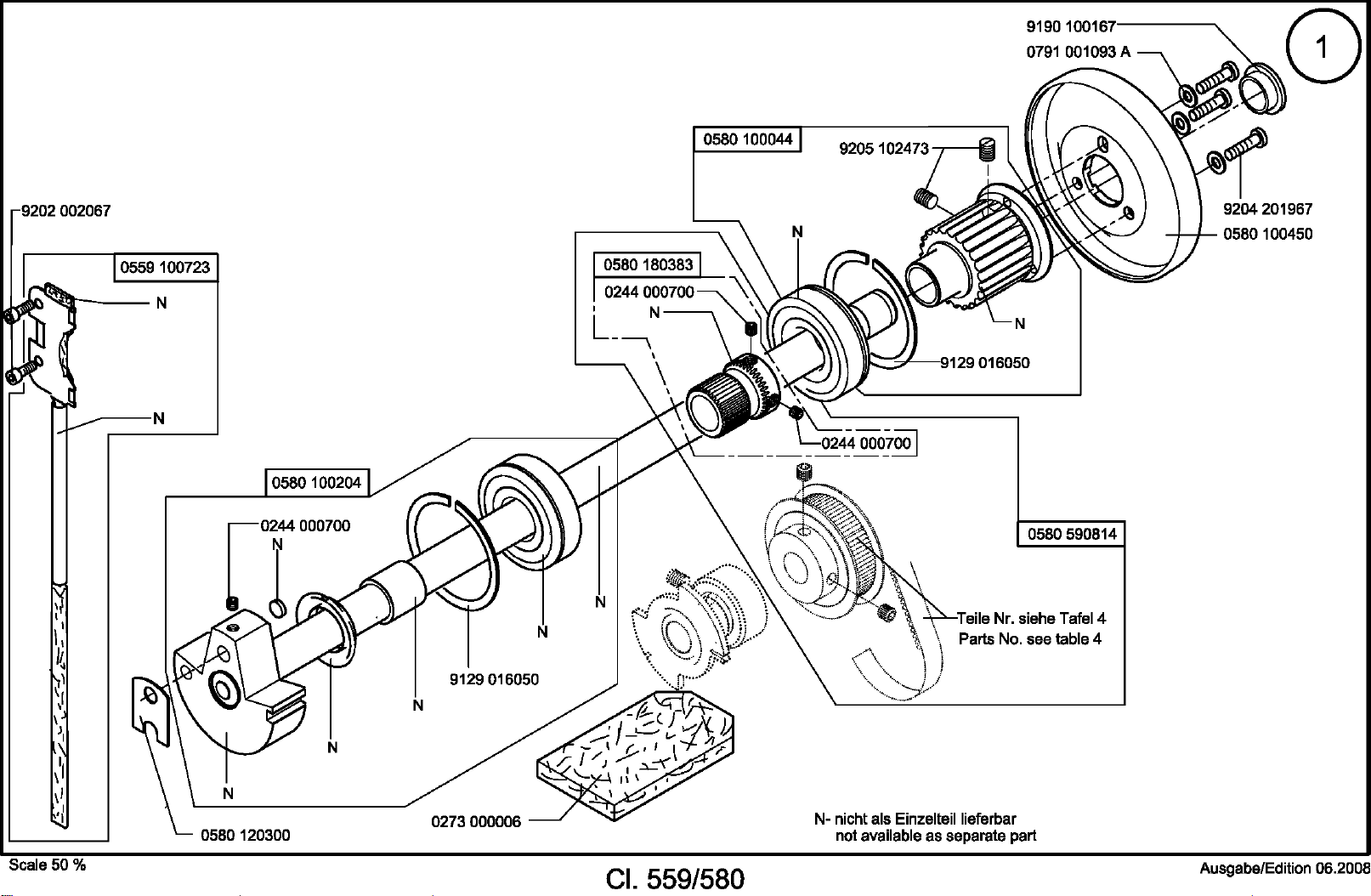

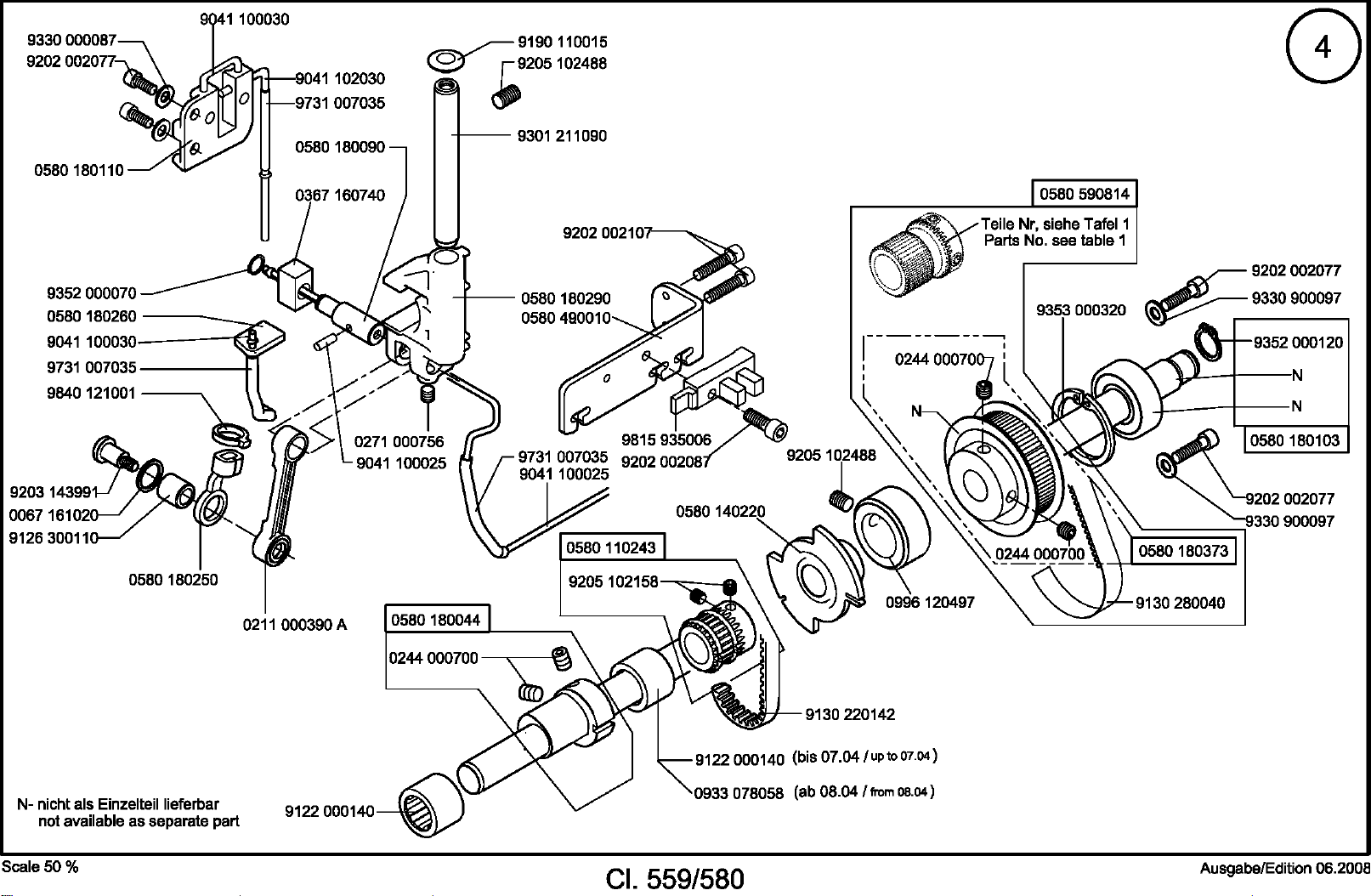

Maschinenoberteil 1-6, 10 Machine head

Stofftrageplatte 8, 9 Cloth carrier plate

Greiferbock 11 Looper turret

Spannungsplatte 12 Tension plate

Kopfdeckel 13 Face cover

Arm und Grundplatte 14 Arm and bed plate

Schrittmotor 7, 15, 16 Step motor, cpl.

Sockel 17 Sockel

Oelbehaelter 18 Oil container

Nadel- und Augenschutz 19-21 Needle and eye guard

Bedienfeld Control panel

Taster 22 Switch

Klammerplatten 23, 25, 26, 30, Clamping plates

31, 33

Fadenabschneider 24, 26, 27, 31, 32 Thread cutter

Fadenvorzieher 28 Thread advancing device

Multiflex 29 Multiflex

Oberfadenfaenger 34 Upper thread catcher

Steuerung, kpl. (DAC3) 35 Control unit (DAC3)

Tischplatte und Gestell 36-38 Table top and stand

Auflagetisch 39 Support table

Anschiebetisch 40 Wooden slide-on table

Mittenanschlag 41 Central stop

Anschlag42Stop

Lasermarkierungsleuchte 43 Laser marking lamp

Rueckhaltevorrichtung 44 Retention device

Lichtschranke 45 Light barrier

Gimpenfuehrung 46 Gimp guide

Laengseinlegen 47-51 Vertical positioning

Absaugeinrichtung 52 Suction device

Pneumatik 53-55 Pneumatic

Beipack 56 Accessories

Naeheinrichtungen Sewing equipment

Plaene Plans
