Eneo NXD-980IR37P B Bedienungsanleitung
Quick Installation Guide
1/2.8“ Network Dome Camera,
Day&Night, IR-LED, PoE, ONVIF
NXD-980IR37P B
DE
EN
FR
PL
RU
22
Inhalt
Inhalt...........................................................................................................................2
Sicherheitshinweise .................................................................................................3
Lieferumfang .............................................................................................................3
Anschlüsse................................................................................................................4
Installation .................................................................................................................4
Anschluss an RJ-45...............................................................................................6
Schlitz für MicroSD-Karte ......................................................................................6
Anschluss der Stromversorgung............................................................................6
Netzwerkverbindung und IP-Zuweisung ................................................................6
Bedienung.................................................................................................................7
Zugriff über einen Browser ....................................................................................7
Zugriff über Internet ...............................................................................................8
Einstellung des Admin-Passworts über eine sichere Verbindung..........................8
Live View-Seite .....................................................................................................9
Netzwerkkamera-Konfiguration............................................................................10
Rücksetzen auf die Werkeinstellungen ............................................................. 12
Verwendung der Rücksetztaste...........................................................................12
Weitere Informationen ......................................................................................... 13
3
DE
EN
FR
PL
RU
3
DE
EN
FR
PL
RU
Sicherheitshinweise
Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie
diese Anleitung vor Inbetriebnahme sorgfältig durch.
Wichtige Hinweise sind mit einem Achtungsymbol gekennzeichnet.

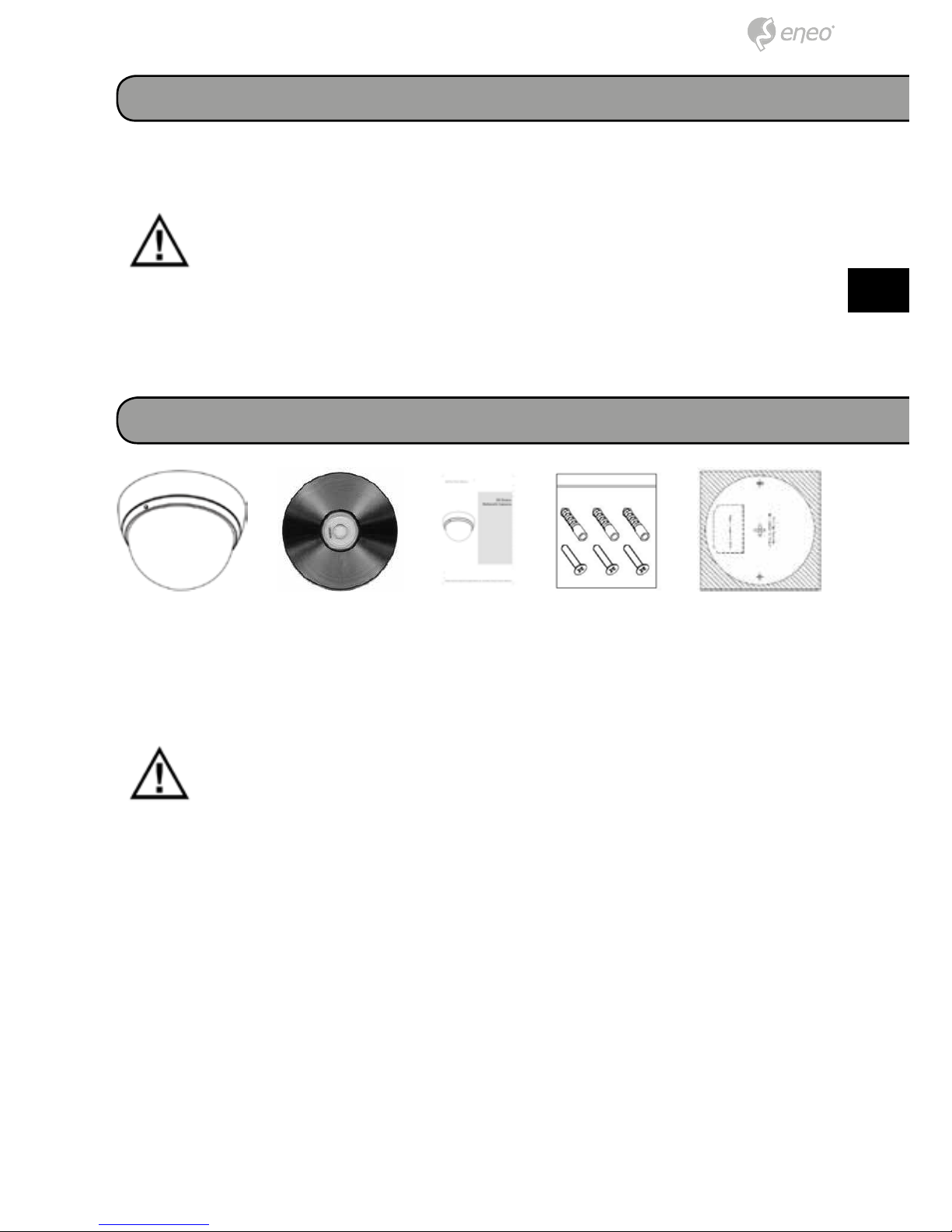

Lieferumfang
• 1x Dome-Kamera
• 1x Installations-CD
• 1x Installationsanleitung
• 1x Montageset
• 1x Bohrschablone
HINWEIS: Prüfen Sie den Packungsinhalt, um sicherzustellen, dass
Sie das vollständige System mit allen oben dargestellten Kompo-
nenten erhalten haben.
44

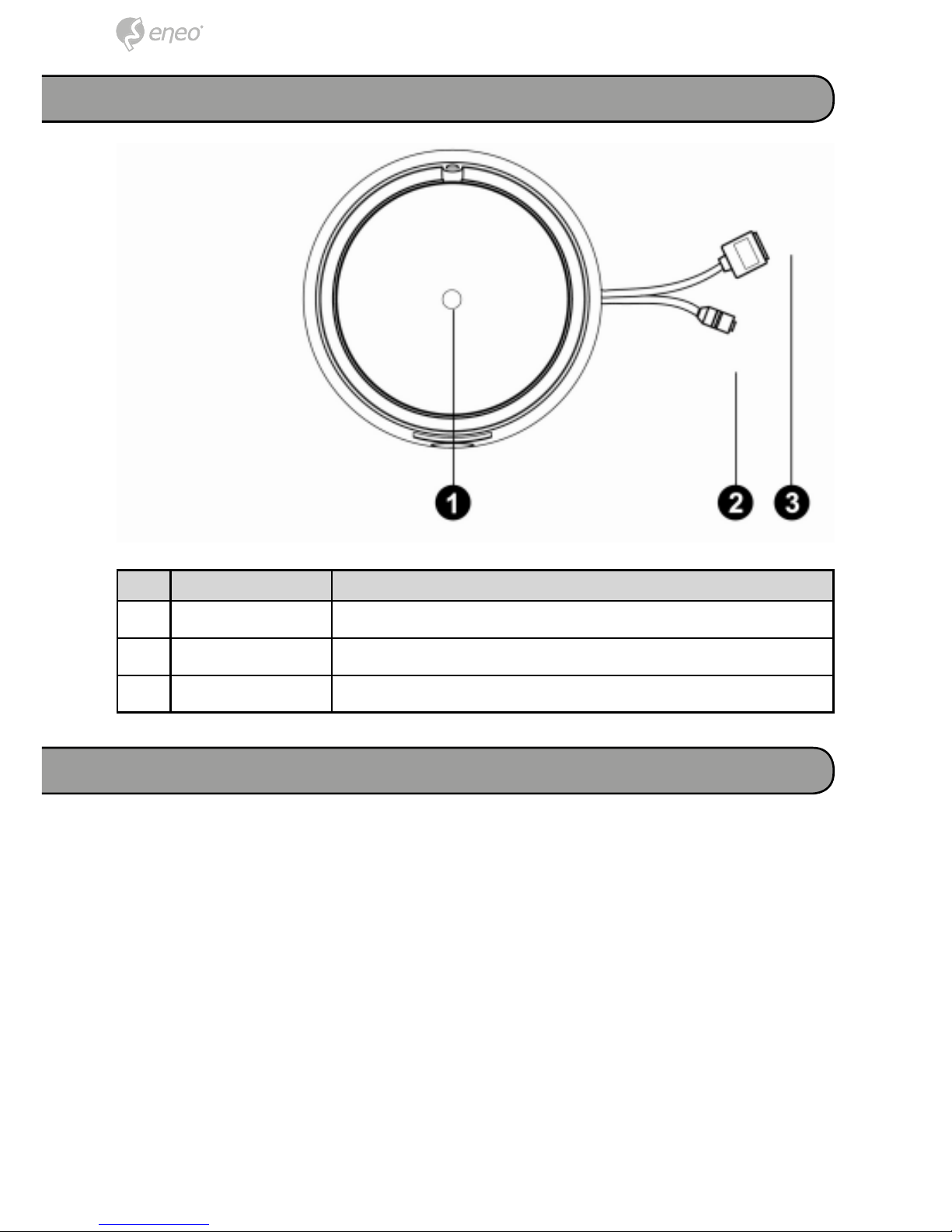

Nr. Name Beschreibung
1 Objektiv Erlaubt die Überwachung eines großen Bereichs.
2 Netzkabel Kabel für Stromversorgung (12V DC)
3 Ethernet-Kabel Kabel für Ethernet (PoE)
Anschlüsse
Installation
Entfernen Sie den Inhalt vorsichtig aus der Verpackung und vergewissern
Sie sich, dass während der Lieferung nichts beschädigt wurde.
1. Markieren Sie die Bohrlöcher für die Schrauben an der Decke oder an
der Wand mit der mitgelieferten Bohrschablone.
2. Zerlegen Sie die Kamera durch Entfernen der Dome-Abdeckung.
3. Montieren Sie die Kamera mithilfe der Dübel (x2) und Schrauben (x2)
an der Decke oder an der Wand.
5
DE
EN
FR
PL
RU
5
DE
EN
FR
PL
RU
4. Befestigen Sie die Dome-Abdeckung an der Kamera. Drehen Sie die
Kamera-Abdeckung im Uhrzeigersinn, um die Montage abzuschließen.
Sperren: im Uhrzeigersinn
Entsperren: gegen den
Uhrzeigersinn
Bohrschablone
Kunststoffdübel
Spezialschraube (M4)
2-Punkte-
Bohrvorlage
Verriegelungsschraube
66
Anschluss an RJ-45
Schließen Sie ein Standard-RJ-45-Kabel an den Netzwerkanschluss der
Netzwerkkamera an. Zum direkten Anschluss an einen PC wird im Allge-
meinen ein Crossover-Kabel verwendet, während zum Anschluss an einen
Hub oder Switch ein direktes Kabel verwendet wird.
Schlitz für MicroSD-Karte
Legen Sie die MicroSD-Karte ein.
microSD-Karte
Anschluss der Stromversorgung
Schließen Sie die 12V DC-Stromversorgung an die Dome-Kamera an. (Die-
se Verbindung wird nicht verwendet, wenn die Stromversorgung über PoE
erfolgt)
Netzwerkverbindung und IP-Zuweisung
Die Netzwerkkamera unterstützt die Bedienung über das Netzwerk. Wenn
die Kamera erstmals an das Netzwerk angeschlossen wird, hat sie noch
keine zugewiesene IP-Adresse. Daher ist es erforderlich, dem Gerät mit
dem Hilfsprogramm eneo Scan Device auf der mitgelieferten CD eine IP-
Adresse zuzuweisen. Das werksseitig voreingestellte IP ist „192.168.1.10“.
HINWEIS: Weitere Informationen finden Sie im eneo Scan Device
Handbuch.
7
DE
EN
FR
PL
RU
7
DE
EN
FR
PL
RU
4. Die Live View-Seite der Netzwerkkamera erscheint in Ihrem Browser.
Bedienung
Die Netzwerkkamera kann mit einem Windows-Betriebssystem und Brow-
sern verwendet werden. Die empfohlenen Browser sind Internet Explorer,
Safari, Firefox, Opera und Google Chrome in Windows.

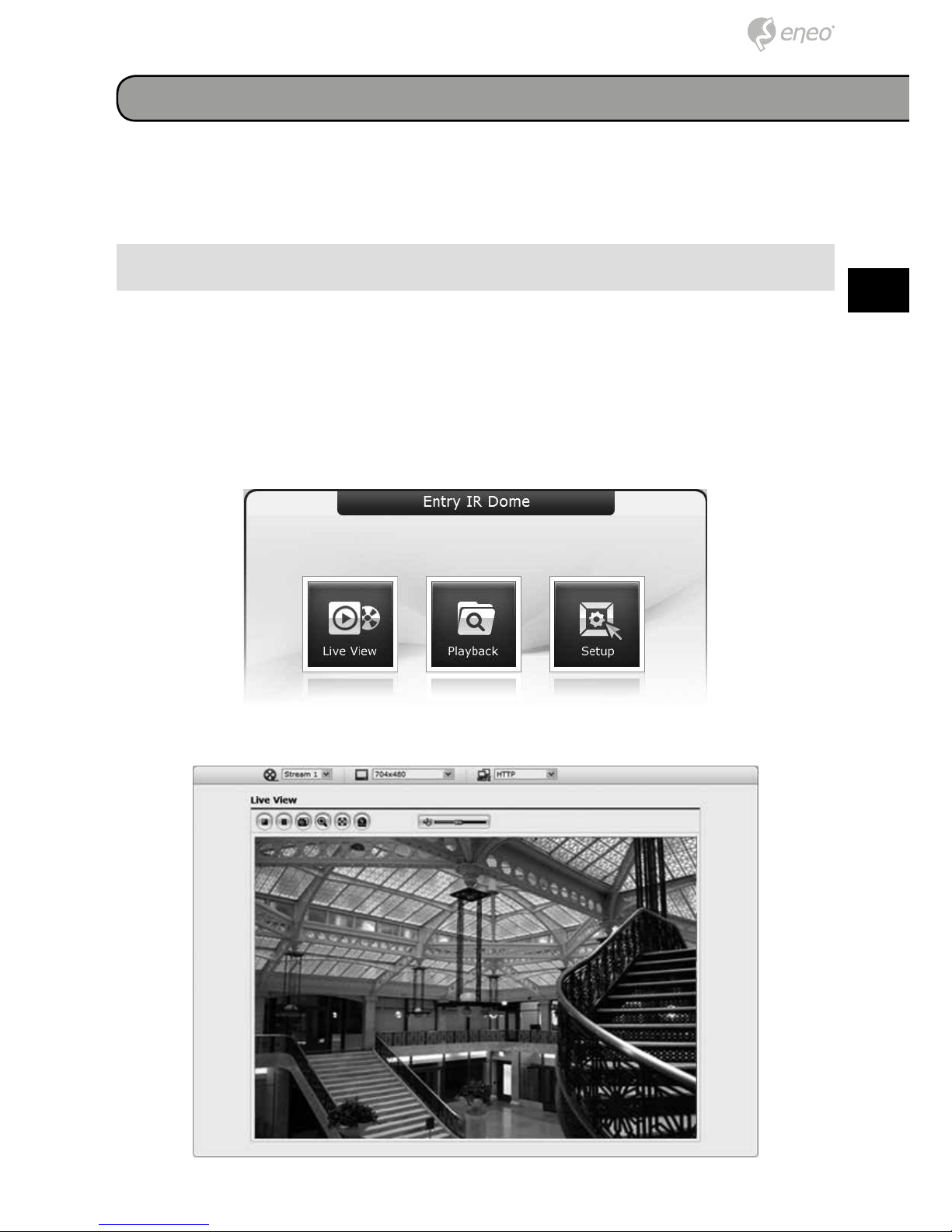

Zugriff über einen Browser
1. Starten Sie einen Browser. In diesem Beispiel wird Internet Explorer
verwendet.
2. Geben Sie die IP-Adresse oder den Host-Namen der Netzwerkkamera
im URL-Feld (Adresszeile) Ihres Browsers ein.
3. Eine Startseite erscheint. Klicken Sie auf Live View (Echtzeitüberwa-
chung) oder Setup (Konfiguration), um die entsprechende Webseite
aufzurufen.
88
Zugriff über Internet
Nach dem Einrichten des Zugriffs über das Internet ist die Netzwerkkamera
in Ihrem lokalen Netzwerk (LAN) verfügbar. Um vom Internet aus auf die
Netzwerkkamera zugreifen zu können, müssen Sie Ihren Breitband-Router so
konfigurieren, dass eingehende Verbindungen zur Netzwerkkamera zugelas-
sen werden. Schalten Sie dazu die Funktion „NAT-Traversal“ ein, um den Rou-
ter automatisch so zu konfigurieren, dass der Zugriff auf die Netzwerkkamera
möglich ist. Diese Funktion kann unter Konfiguration > System > Netzwerk >
NAT aktiviert werden. Weitere Informationen finden Sie unter „3.5.5 System >
Netzwerk > NAT“ in der Betriebsanleitung.
Einstellung des Admin-Passworts über eine sichere Verbindung
Um Zugriff auf das Produkt zu erhalten, muss das Kennwort für den Stan-
dard-Administrator eingestellt werden. Dies geschieht im Dialog „Admin-
Passwort“, der beim ersten Aufruf der Konfiguration der Netzwerkkamera
angezeigt wird. Geben Sie Ihren Admin-Namen und das Kennwort ein, die
vom Administrator eingestellt wurden.
HINWEIS: Der Standardname und das Standardkennwort des
Administrators lauten „admin“. Wenn das Kennwort verloren
gegangen ist, muss die Netzwerkkamera auf die Werkeinstellun-
gen zurückgesetzt werden. Siehe „Rücksetzen auf die Werkeinstellungen“.
9
DE
EN
FR
PL
RU
9
DE
EN
FR
PL
RU
Allgemeine Steuerelemente
Live View-Seite Suche & Wiedergabe-Seite Konfigurationsseite
Hilfeseite
. Mit der Video-Dropdown-Liste können Sie einen konfigurierten
oder einen vorprogrammierten Video-Stream auf der Live View-Seite anzeigen. Die
Stream-Profile werden unter Setup (Konfiguration) > Basic Configuration (Grund-
konfiguration) > Video und Bild konfiguriert. Weitere Informationen finden Sie unter
„3.5.1 Grundkonfiguration > Video und Bild“ in der Betriebsanleitung.
In der Dropdown-Liste mit den Auflösungen können Sie
die für die Anzeige auf der Live View-Seite geeignetste Auflösung auswählen.
In der Dropdown-Liste mit den Protokollen können Sie aus-
wählen, welche Kombination von Protokollen und Methoden verwendet werden soll,
abhängig von Ihren Anzeigeanforderungen und den Eigenschaften Ihres Netzwerks.
Steuerungs-Werkzeugleiste
Die Werkzeugleiste des Live Viewers ist nur auf der Webbrowser-Seite ver-
fügbar. Die folgenden Schaltflächen werden angezeigt:
Live View-Seite
Die Live View-Seite kann in verschiedenen Anzeigemodi angezeigt wer-
den: 1920x1080 (1600x1200), 1280x1024, 1280x720, 704x480 (576),
640x480, 352x240 (288) und 320x240. Benutzer können den am besten
geeigneten Modus auswählen. Bitte stellen Sie den Modus gemäß der Leis-
tungsfähigkeit Ihres PCs und dem erforderlichen Überwachungszweck ein.
1010
Die Stopp-Schaltfläche beendet die Wiedergabe des Video-Streams.
Durch das Anklicken wird zwischen Start und Stopp umgeschaltet. Durch
Anklicken der Start-Schaltfläche wird die Verbindung zur Netzwerkkamera
aufgebaut bzw. das Abspielen eines Video-Streams begonnen.
Die Pause-Schaltfläche unterbricht die Wiedergabe des Video-Streams.
Mit der Snapshot-Schaltfläche wird eine Kopie des aktuellen Bildes er-
stellt. Der Ort, an dem die Datei gespeichert wird, kann angegeben werden.
Mit der Digitalzoom-Schaltfläche kann das Videobild der Live-Anzeige
heran- oder hinausgezoomt werden.
Mit der Vollbild-Schaltfläche wird das Videobild auf die ganze Bild-
schirmgröße vergrößert. Andere Fenster sind dann nicht mehr sichtbar.
Durch Drücken der Esc-Taste auf der Computer-Tastatur wird die Vollbildan-
zeige beendet.
Mit der Schaltfläche Manuelle Auslösung wird ein Popup-Fenster aufge-
rufen, mit dem das Ereignis manuell gestartet oder gestoppt werden kann.
Video-Streams
Die Netzwerkkamera bietet mehrere Formate für Bilder und Video-Streams.
Welchen Typ Sie verwenden, hängt von Ihren Anforderungen und den Ei-
genschaften Ihres Netzwerks ab.
Die Live View-Seite der Netzwerkkamera bietet Zugriff auf H.264, MPEG-4
und Motion JPEG Video-Streams und auf die Liste der verfügbaren Video-
Streams. Andere Anwendungen und Clients können ebenfalls direkt auf
diese Video-Streams/Bilder zugreifen, ohne die LiveView-Seite aufrufen zu
müssen.
