Enika SM CO2 MS 03 Bedienungsanleitung

E2022/06(SM CO2 MS 03) A4

SM CO2 MS 03

CZ Snímač kvality vzduchu

GB Air quality sensor

ENIKA.CZ s.r.o.

Vlkov 33, 509 01 Nová Paka, Czech Republic

Telefon: +420 493 773311, Fax: +420 493 773322

E-mail: enik[email protected], http://www.enika.cz

POPIS

Snímač kvality vzduchu slouží k měření hodnot kon-

centrace oxidu uhličitého (CO2) v prostoru.

Po připojení napájení se snímač nachází 2 minuty

v režimu zahřívání senzoru CO2, což je signalizová-

no blikáním zelených LED ve spodní části víčka sní-

mače.

Po zahřátí začne snímač měřit koncentraci CO2při-

bližně v intervalech jedné minuty.

Při řízení na přednastavenou hodnotu koncentrace

CO2(pokud je zapnuto) snímač rozsvícením LED ve

víčku snímače signalizuje tyto stavy:

- Změřená hodnota koncentrace klesla pod předna-

stavenou mez zmenšenou o hysterezi – svítí zelené

LED ve spodní části víčka.

- Změřená hodnota koncentrace stoupla nad předna-

stavenou mez zvětšenou o hysterezi –svítí žluté

LED ve střední části víčka.

- Změřená hodnota koncentrace stoupla nad hodnotu

1500 ppm zvětšenou o hysterezi –svítí červené

LED v horní části víčka.

- Změřená hodnota koncentrace klesla pod hodnotu

1500 ppm zmenšenou o hysterezi – svítí žluté LED.

Překročení změřené koncentrace nad hodnotu

1500 ppm zvětšenou o hysterezi může být doplněno

pípnutím (pokud je zvuková signalizace zapnuta).

Pípnutí se opakuje ještě dvakrát po jedné minutě, po-

kud hodnota koncentrace neklesne pod hodnotu

1500 ppm zmenšenou o hysterezi.

Pomalé červené blikání LED v horní části víčka sní-

mače signalizace poruchu senzoru CO2.

UVEDENÍ DO PROVOZU

Snímač kvality vzduchu je určen pro připevnění nejlé-

pe na vnitřní stěnu místnosti mimo dosah zdrojů tep-

la, kteréby měření mohly ovlivnit (radiátory, svítidla).

Nevhodné je i umístění v blízkosti oken a dveří, kde

by přesnost měření mohlo ovlivnit nevhodné proudění

vzduchu.

Montáž

- Po vyjmutí výrobku z obalu mírným tahem nebo za-

sunutím vhodného nástroje oddělte silovou a ovlá-

dací jednotku snímače kvality vzduchu (obr. 1).

- Na otočném přepínači na spodní straně ovládací

jednotky (obr. 2) případně nastavte mez a hystere-

ze pro řízení koncentrace CO2(tabulka 1).

- Ovládací jednotku nasuňte zpátky do zámků silové

jednotky.

- Připojte napájecí kabel (obr. 1)

Nastavení snímače

Na přístroji je možné nastavit zvukovou signalizaci a

automatickou kalibraci snímače. Přednastavená je

zapnutá zvuková signalizace a zapnutá automatická

kalibrace.

Automatickákalibrace pracuje v cyklech, přičemž

uvedená přesnost měření je zaručena po proběhnutí

tří kalibračních cyklů. Po připojení k napájení trvá

první kalibrační cyklus tři dny, následující cykly mají

délku sedmi dní. Je nutné, aby se v průběhu každého

cyklu měřený prostor alespoň jednou řádně vyvětral,

jinak následná měření budou zkreslená. Pokud poža-

davek na větrání nelze splnit, je vhodnější automatic-

kou kalibraci vypnout, jednou za čas měřený prostor

řádné vyvětrat a provést kalibraci manuální.

K nastavení snímače slouží tlačítka pod víčkem sní-

mače. Stiskem levé strany víčka se aktivuje tlačítko

INI, stiskem pravé strany tlačítko PROG. Jednotlivé

stavy jsou během nastavování indikovány pomocí

čtveřice LED v rozích víčka (obr. 3).

A) Nastavení zvukové signalizace

- Dlouze (> 0,5 s) stiskněte tlačítko PROG, LED 1

červeně a zeleně bliká, LED 2 zeleně svítí. Zelený

svit LED 4 signalizuje zapnutou zvukovou signali-

zaci, červený svit LED 3 signalizuje její vypnutí.

- Pokud je třeba, změňte nastavení dlouhým stiskem

tlačítka PROG.

- Krátkým stiskem tlačítka INI nastavení uložte −to

je signalizováno současným pomalým zeleným za-

blikáním LED 1 a LED 2.

B) Nastavení automatické kalibrace

- Dlouze (> 0,5 s) a 1× krátce stiskněte tlačítko

PROG, LED 1 červeně a zeleně bliká, LED 2 čer-

veně svítí. Zelený svit LED 4 signalizuje zapnutou

automatickou kalibraci, červený svit LED 3 signali-

zuje její vypnutí.

- Pokud je třeba, změňte nastavení dlouhým stiskem

tlačítka PROG.

- Krátkým stiskem tlačítka INI nastavení uložte −to je

signalizováno současným pomalým zeleným zabli-

káním LED 1 a LED 2.

Poznámka:

Pokud je třeba opustit menu pro nastavení bez ulože-

ní změn, stiskněte tlačítko INI dlouze. Návrat do pro-

vozního režimu je pak signalizován rychlým střídavým

zeleným zablikáním LED 1 a LED 2.

C) Nastavení žádané hodnoty a hystereze pro

řízení koncentrace CO2

- Žádanou hodnotu CO2a hysterezi (v ppm) nastavte

na otočném přepínači podle tabulky 1.

D) Spuštění manuální kalibrace snímače CO2

- 1× krátce stiskněte tlačítko PROG, LED 1 i LED 2

střídavé červeněa zeleněblikají.

- Stiskem tlačítka INI se spustí kalibrace snímače

CO2−to je signalizováno žlutým blikáním LED ve

střední části víčka snímače po dobu kalibrace.

- Po dokončení kalibrace se blikání ukončí.

Poznámka:

Snímač musí být během kalibrace umístěn v dobře

vyvětraném prostoru.

Upozornění:

Odstraněním propojky na spodní straně ovládací jed-

notky snímače (obr. 2) je možné zablokovat funkci

tlačítek a tím ochránit snímač před nežádoucí změ-

nou v jeho nastavení.

DESCRIPTION

Use the air quality sensor to measure the concentra-

tion of carbon dioxide (CO2) in the area.

After connection of the power supply the sensor is in

warming-up mode for 2 minutes. It is indicated by the

green flashing of the LED in the front cover.

After warming-up the sensor will start measuring of

the CO2 concentration in approximately 1-minute in-

tervals.

During the controlling of the pre-set value of the CO2

concentration (if it is switched on) the sensor indi-

cates one of these states by means of the LEDs in

the cover:

- When the measured value of concentration drops

under the pre-set limit reduced by hysteresis –the

LEDs in the lower part of the cover will illuminate

green.

- When the measured value of concentration in-

creases over the pre-set limit enlarged by hystere-

sis –the LEDs in the middle part of the cover will il-

luminate yellow.

- When the measured value of concentration in-

creases over the value of 1500 ppm enlarged by

hysteresis –the LEDs in the upper part of the cover

will illuminate red.

- When the measured value of concentration de-

creases under the value of 1500 ppm reduced by

hysteresis –the LEDs will illuminate yellow.

When exceeding the measured value of the concen-

tration over the value of 1500 ppm enlarged by hyste-

resis, you can add an acoustic beep (if the acoustic

alarm is switched on). The beep repeats once again

two times after one minute if the value of concentra-

tion doesn’t decrease under the value 1500 ppm re-

duced by hysteresis.

Failure of the CO2 sensor is indicated by a slow red

flashing of the LEDs in the upper part of the cover.

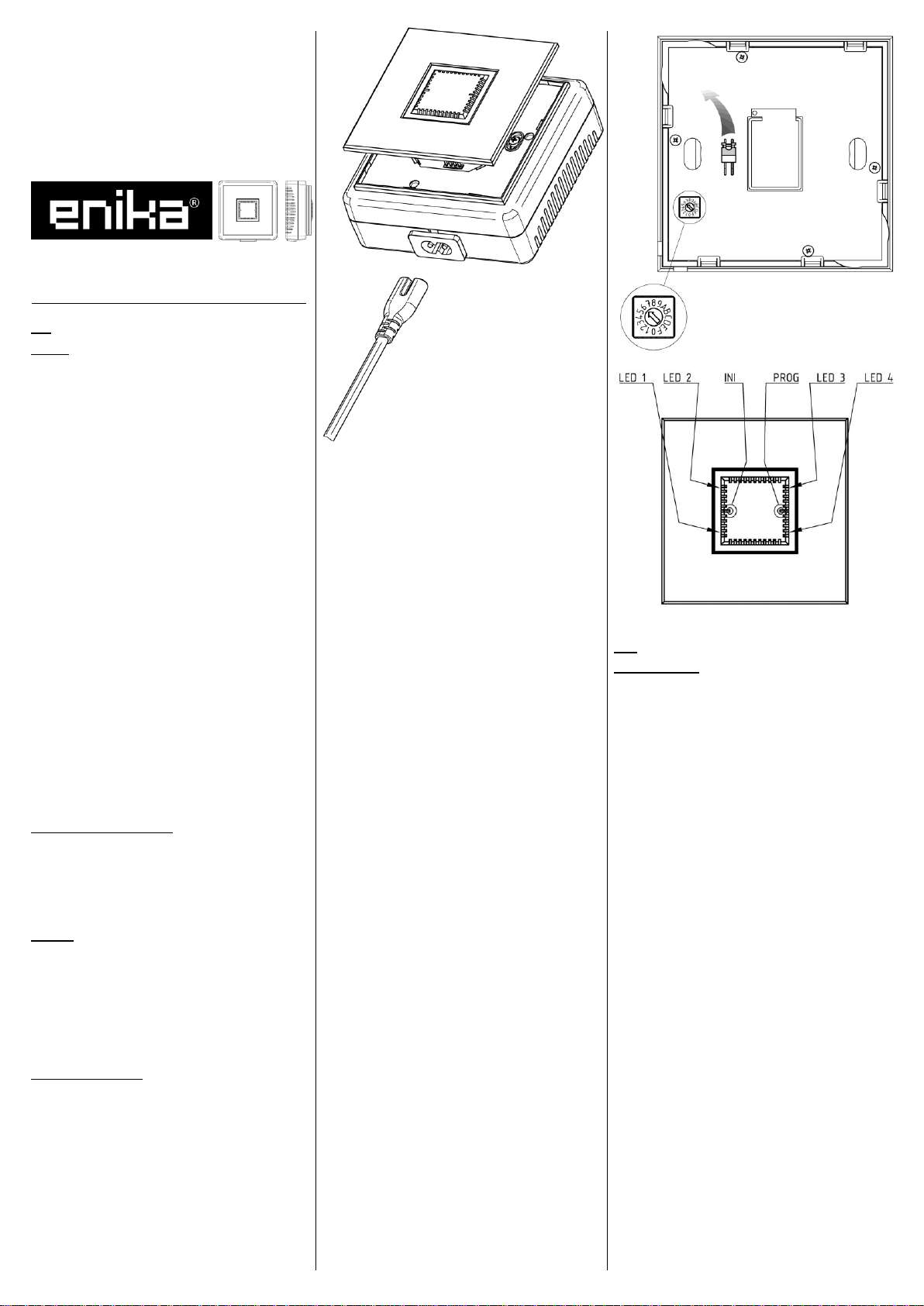

Obr. 1, Fig. 1

Obr. 2, Fig. 2

Obr. 3, Fig. 3

Poloha

Position

Hodno-

/ Value

CO2

Hyste-

reze /

Hyste-

resis

Poloha

Position

Hodno-

/ Value

CO2

Hyste-

reze /

Hyste-

resis

vypnuto / off

1200

±25

500

±25

1300

±25

600

±25

1400

±25

700

±25

600

±50

800

±25

800

±50

900

±25

1000

±50

1000

±25

1200

±50

1100

±25

1400

±50

FIRST USE

Place the air quality sensor ideally on an inner wall

away from heat sources which might influence meas-

urements (radiators, lights). Placement near windows

and doors is also unsuitable because measuring can

be influenced by undesirable air flows.

Installation

- Unpack the product and separate the power and

control unit of the air quality sensor by pulling slight-

ly or inserting a suitable tool (Fig. 1).

- Using the rotary switch on the underside of the con-

trol unit (Fig. 2) set the limit and hysteresis for con-

trolling the CO2 concentration (Chart 1).

- Insert the control unit back to the power unit.

- Follow Fig. 1 to connect the power unit of the sen-

sor to the power supply.

Setting the sensor

An acoustic signal and automatic sensor calibration

can be set on the device. The defaults are the acous-

tic signal on and the automatic calibration on.

Automatic calibration works in cycles, where the stat-

ed measurement accuracy is guaranteed after three

calibration cycles. Once connected to the power sup-

ply, the first calibration cycle lasts three days, the fol-

lowing cycles last seven days. It is necessary for the

measured space to be properly ventilated at least

once during each cycle otherwise subsequent meas-

urements will be distorted. If the ventilation require-

ment cannot be fulfilled, it is more appropriate to

switch off the automatic calibration, ventilate the

measured area properly once in a while and perform

a manual calibration.

Rotary switch and two buttons (INI and PROG) are

used to settings the receiver. Individual setting states

are indicated by four LEDs located in the corners of

the cover (Fig. 3).

A) Setting of the acoustic signal

- Press (long press > 0.5 s) the PROG button. It will

be indicated by LED 1 flashing green/red and LED

2 illuminated green. The green illumination of the

LED 4 signals that the signalization is switched ON

while the red illumination of the LED 3 signals that

is switched OFF.

- Press (long press > 0.5 s) the PROG button for

changing the setting

- Press (brief press) the INI button to save settings. It

will be indicated by simultaneous slow green blink

of LED 1 and LED 2.

B) Setting of the automatic calibration

- Press (long press > 0.5 s) the PROG button once

and then press it briefly once. It will be indicated by

LED 1 flashing green/red and LED 2 illuminated

red. The green illumination of the LED 4 signals

that the automatic calibration is switched ON while

the red illumination of the LED 3 signals that the au-

tomatic calibration is switched OFF.

- Press (long press > 0.5 s) the PROG button for

changing the setting

- Press (brief press) the INI button to save settings. It

will be indicated by simultaneous slow green blink

of LED 1 and LED 2.

Note:

If there is a need to leave the settings menu without

saving changes, long press the INI button. Return to

the operating mode will be indicated by alternate

quick green flashing of LED 1 and LED 2.

C) Setting of the reference value and the hystere-

sis for control of the CO2concentration

- Set the required value of CO2 and hysteresis (ppm)

on the rotary switch by chart 1.

D) Start the manual calibration of sensor CO2

- Press (brief press) the PROG button once. It will be

indicated by the LED 1 and LED 2 flashing red and

green.

- Press (brief press) the INI button for starting the

calibration of the sensor CO2. It will be indicated by

a yellow flashing of the LED in the middle of cover

during the calibration.

- When the calibration is completed, the flashing

stops.

Note:

During the calibration the sensor must be in a well-

ventilated area.

Warning:

By removing the jumper on the underside of the sen-

sor control unit (Fig. 2), it is possible to block the func-

tion of the buttons and thus protect the sensor from

unwanted change in its settings.

Technická data /

Technical data

SM CO2 MS 03

Přesnost měření koncen-

trace CO2/

Concentration of CO2

measurement accuracy:

±50 ppm + ±3% z hodnoty* / of

reading*

v rozsahu / in the range

400 až / to 3000 ppm

Rozlišení / Resolution:

1 ppm

Interval měření /

Measurement interval:

asi / approximately 1 min

Doba ustálení /

Setting time:

2 hodiny / hours

Napájení / Power supply:

230 V ±10 % 50 Hz

Stupeň krytí /

Degree of protection:

IP 20 podle / according to ČSN

EN 60529

Provozní teplota /

Operating temperature:

0 až / to + 45 °C

Hmotnost / Weight:

175 g

Životnost snímače CO2/

CO2sensor lifetime:

10 let / years

Rozměry / Dimensions:

100 x 103 x 47 mm

* Přesnost je dosažena po provedené kalibraci nebo po pro-

běhnutí nejméně 3 automatických kalibračních cyklů. První

cyklus po zapnutí jednotky trvá 3 dny, každý další cyklus trvá

7 dní. Během každého cyklu musí být prostor vyvětrán tak,

aby koncentrace CO2v prostoru dosáhla hodnoty cca 400

ppm, což odpovídá koncentraci CO2v otevřeném prostoru. /

* The accuracy is achieved after calibration or after at least 3

automatic calibration cycles. First cycle, after switch on the

unit, lasts 3 days, every next cycle lasts 7 days.

The area must be ventilate during every cycle and concentra-

tion of CO2 for this are must be about value 400 ppm. That´s

value of concentration CO2in open area.

Na zařízení není dovoleno provádět dodatečné technické

úpravy! / It is forbidden to do any technical modifications on

the device!

Tab. 1, Chart 1

Inhaltsverzeichnis

Sprachen:

Andere enika Zubehör Handbücher

enika

enika P8 T TempRh IP Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 250 Series Referenzhandbuch

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung

enika SM CO2 MS 03 Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken
