EUTECH INSTRUMENTS FRETN100 Montageanleitung

Manuel d'instructions

TN-100 / T-100

Turbidimètre de terrain

Référence10286

Technolo

ade

Version 0.1 05/03

Préface

Ce manuel peut être utilisé de deux façons : premièrement comme guide

aidant pas à pas l'utilisateur à faire fonctionner le turbidimètre étanche TN-

100 / T-100 ; deuxièmement comme guide de référence pratique.

Il contient les instructions de base à suivre pendant le fonctionnement,

l'entretien et la maintenance de l'appareil. La protection de sécurité

présentée par cet appareil peut être affectée s'il est utilisé d'une façon non

décrite dans ce manuel. Nous conseillons à tous les utilisateurs de lire ce

manuel avant de faire fonctionner cet appareil.

Eutech Instruments / Oakton Instruments ne peut pas accepter de

responsabilité concernant des dommages ou des dysfonctionnements

provoqués par une utilisation incorrecte de l'appareil.

Les informations présentées dans ce manuel peuvent être modifiées sans

préavis lorsque des améliorations sont apportées, et n'engagent en rien

Eutech Instruments Pte Ltd / Oakton Instruments.

Remarque : Eutech Instruments Pte Ltd / Oakton Instruments se

réserve le droit d'effectuer des améliorations de la conception,

construction et aspect de ses produits sans préavis.

Eutech Instruments Pte Ltd

Oakton Instruments

Version 0.1 05/03

SOMMAIRE

1VUE GENERALE ..............................................................................1

1.1 Déballage du TN-100 / T-100 et des accessoires 1

1.2 Affichage 2

1.3 Touches et fonctions 3

1.4 Installation des piles 4

2ETALONNAGE DE LA TURBIDITE..................................................5

2.1 Etalons 5

2.2 Repérage 5

2.3 Procédure d'étalonnage 6

2.4 Restauration de l'étalonnage d'usine 8

3MESURE DE TURBIDITE ...............................................................10

3.1 Généralités 10

3.2 Procédure de mesure de turbidité 10

3.2.1Préparation de la cuvette d'échantillon 11

3.2.2Procédure de mesure 12

3.3 Mesure ponctuelle ou en continu 13

4GUIDE DE DEPANNAGE ...............................................................15

5MAINTENANCE DE ROUTINE.......................................................16

5.1 Cuvettes – Manipulation, nettoyage et entretien 16

6ACCESSOIRES...............................................................................17

7CARACTERISTIQUES....................................................................18

8ANNEXE 1 : TURBIDITE ................................................................19

8.1 Définition 19

8.2 Que faut-il retenir ? 19

8.3 Principe de la mesure 19

8.4 Unité de Turbidité Néphélométrique (NTU) 20

8.5 Repérage d'une cuvette 20

9ANNEXE 2 : GUIDE DE BONNES TECHNIQUES DE MESURE ...21

9.1 Maintien en bon état des cuvettes d'échantillon 21

9.2 Appariement des cuvettes d'échantillon 21

9.3 Dégazage 22

9.4 Préparation d'un échantillon 22

9.5 Autres techniques importantes de prélèvement 22

9.6 Etalonnage 23

9.7 Dilution 23

10 GARANTIE......................................................................................24

11 RETOUR DES ARTICLES ..............................................................24

Manuel d'instructions TN-100 / T-100

1 VUE GENERALE

Merci d'avoir choisi le turbidimètre étanche de terrain TN-100 / T-100. Le

TN-100 / T-100 permet de mesurer la turbidité d'un échantillon aqueux sur

le terrain. Cet appareil fonctionne sur le principe néphélométrique de

mesure de turbidité et est conçu conformément aux critères précisés dans

les normes ISO 7027 et DIN 27027 (voir Principe de la mesure en page

19).

1.1 Déballage du TN-100 / T-100 et des accessoires

Le tableau ci-dessous décrit les éléments devant être présents dans le

colis du turbidimètre.

Article Quantité

1. Turbidimètre portable de terrain TN-100 / T-100 avec 4

piles “AAA”

2. Manuel d'instructions 1

3. Mallette de transport de l'appareil 1

4. Kit d'étalonnage (étalons 0,02 ; 20,0 ; 100 ; 800 NTU) 1

5. Cuvettes vides 3

6. Bouteille plastique (vide – pour prélèvement d'échantillon) 1

7. Huile de silicone 1

8. Chiffon non pelucheux 1

Retirer le turbidimètre TN-100 / T-100 de l'emballage en carton. Inspecter

attentivement tous les éléments et vérifier l'absence de dommage visible

dû au transport. Si les éléments reçus ne correspondent pas à la

commande, contacter immédiatement le distributeur le plus proche.

AVERTISSEMENT : faire particulièrement attention

lors du déballage, de l'ouverture et de la

manipulation des cuves pour échantillons et étalons.

Toute rayure sur la surface ou trace de doigts à la

surface des cuvettes peut entraîner des erreurs de

mesure. Manipuler uniquement ces cuvettes en les

tenant par leur capuchon.

Installer les piles livrées avec l'appareil avant toute utilisation. Voir

paragraphe 1.4 - Installation en page 4.

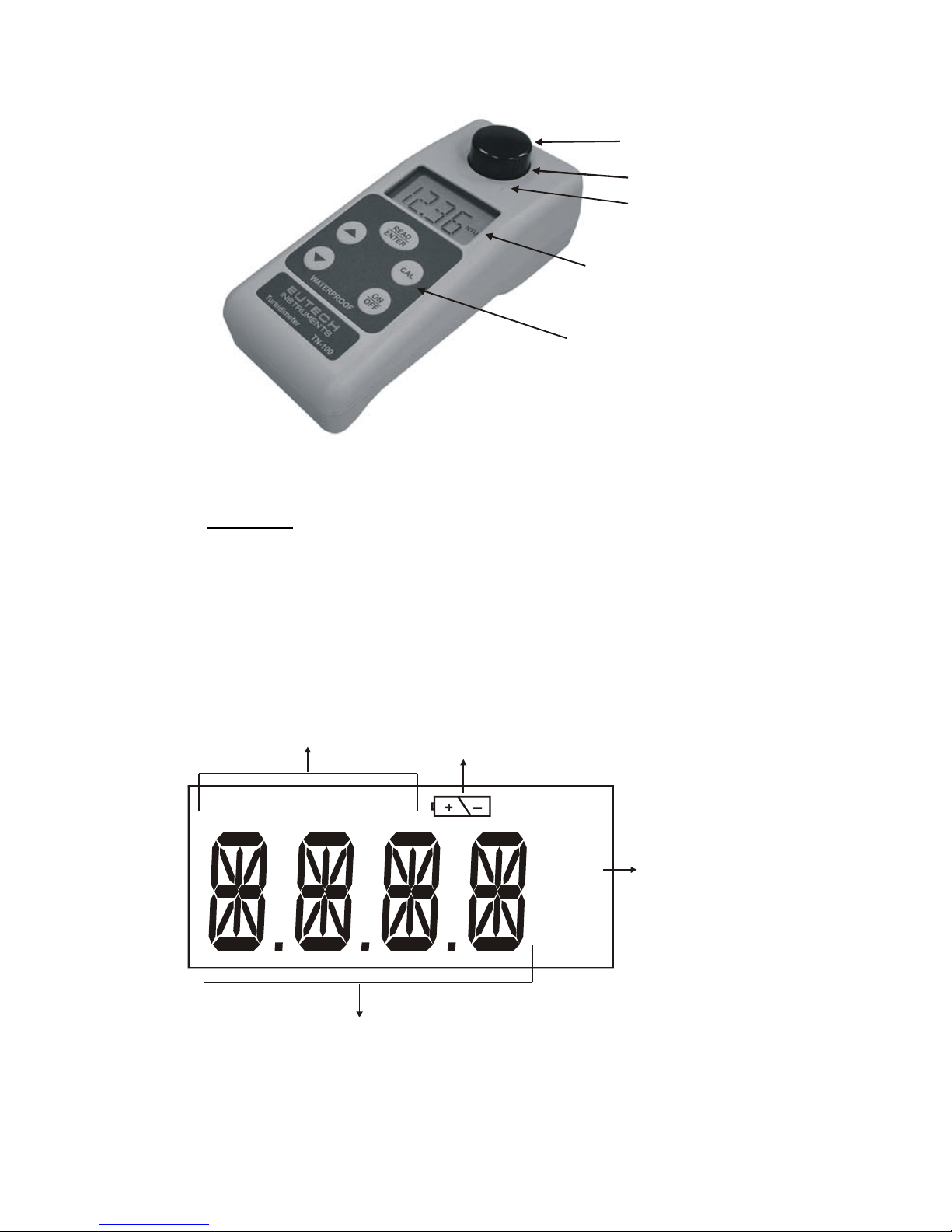

La Figure 1 décrit l'appareil. Les trois composants principaux de l'appareil

sont le puits d'échantillon, l'affichage et le clavier. Les chapitres suivants

décrivent les fonctions de l'affichage et du clavier. L'utilisation correcte de

l'appareil et du puits d'échantillon est décrite dans les derniers chapitres.

Manuel d'instructions TN-100 / T-100

Cuvette

d'échantillon

Puits

d'échantillon

Repère

ffichage à cristaux

liquides

Clavier

Figure 1 : Eléments du turbidimètre TN-100 / T-100

1.2 Affichage

Tous les indicateurs et segments du LCD pouvant apparaître à l'écran

sont montrés dans la Figure 2. L'écran est utilisé pour afficher les mesures

de turbidité et aider l'utilisateur pendant le fonctionnement de l'appareil. De

plus, l'affichage possède plusieurs autres indicateurs utilisés pour

transmettre des messages d'erreur et guider l'utilisateur.

CAL 13CAL 24 mg/l

NTU

ppm

%pH

TAvg

ffichage à cristaux liquides de 14 segments

Usure des piles

Etalons

Unités de

mesure

Figure 2 : LCD complet lors de la mise sous tension

Manuel d'instructions TN-100 / T-100

1.3 Touches et fonctions

Le clavier possède cinq touches : ON/OFF, CAL, ▲, ▼et READ/ENTER.

Touches Fonctions

ON/OFF -(marche/arrêt) Met l'appareil sous et hors tension. Avec la fonction

d'extinction automatique, l'appareil s'éteint automatiquement 20

minutes après la dernière pression sur une touche.

CAL -(étalonnage) Démarre le mode d'étalonnage de l'appareil. Lorsque la

touche est actionnée, l'appareil est prêt à accepter le premier étalon.

-Egalement utilisée pour quitter le mode d'étalonnage si l'utilisateur

ne veut pas suivre la procédure détalonnage complète.

READ /

ENTER -(mesure/entrée) Dans le mode de mesure, la touche READ/ENTER

est utilisée pour effectuer une mesure.

-Mesures ponctuelles : appuyer et relâcher immédiatement cette

touche (pression brève de moins de 0,3 seconde) ; l'affichage fait

clignoter 10 fois [-Rd-] puis affiche la valeur mesurée.

-Mesures continues : Appuyer en continu sur la touche READ/ENTER

; l'appareil effectue une mesure continue pendant laquelle l'affichage

est mis à jour toutes les 2 secondes. Cette fonction peut être utilisée

pour le repérage des cuvettes (cette fonction n'est pas disponible en

mode d'étalonnage).

Lorsque la touche READ/ENTER est relâchée, l'appareil effectue

automatiquement une mesure ponctuelle.

-Dans le mode d'étalonnage, utiliser la touche READ/ENTER pour

confirmer la mesure pour les étalons.

▲et ▼-Actives uniquement en mode d'étalonnage. Ces touches sont

utilisées pour sélectionner le point d'étalonnage de façon

incrémentielle / décrémentielle.

NOTA : cet appareil dispose également d'une fonction de

progression automatique ; cela signifie qu'après avoir réussi

l'étalonnage d'un point, l'appareil sélectionne automatiquement le

point d'étalonnage suivant, ou quitte automatiquement le mode

d'étalonnage après le quatrième point d'étalonnage.

READ

ENTER

CAL

OFF

WATERPROOF

Manuel d'instructions TN-100 / T-100

1.4 Installation des piles

Quatre piles AAA sont livrées dans l'emballage de l'appareil :

1. Utiliser un tournevis cruciforme pour retirer les deux vis maintenant

le couvercle des piles. Voir Figure 3.

2. Retirer le couvercle des piles.

3. Insérer les piles. Respecter la polarité des piles représentées sur le

schéma dans le couvercle.

4. Remettre le couvercle des piles en place dans sa position d'origine à

l'aide des deux vis retirées précédemment.

5. L'appareil est à présent prêt à fonctionner.

Vis cruciformes

Couvercle

des piles

Quatre

iles 'AAA'

Figure 3 : Installation des piles

NOTA :

Jeter les piles usagées conformément à la législation

locale.

Manuel d'instructions TN-100 / T-100

2 ETALONNAGE DE LA TURBIDITE

Le turbidimètre TN-100 / T-100 a été étalonné et testé avant de quitter

l'usine. Il est par conséquent possible d'utiliser directement l'appareil à sa

sortie de l'emballage. Cependant, nous conseillons de ré-étalonner

l'appareil pour aider l'utilisateur à se familiariser avec le fonctionnement de

l'appareil et les procédures d'étalonnage. De plus, nous conseillons de ré-

étalonner tous les mois pour une précision optimale.

Nous conseillons d'effectuer un étalonnage complet à l'aide des 4 étalons

fournis pour assurer une précision sur toute la gamme.

Cependant, le turbidimètre TN-100 / T-100 permet également à l'utilisateur

d'étalonner sur des gammes particulières s'adaptant à ses applications.

2.1 Etalons

Nous conseillons d'utiliser les produits suivants pendant l'étalonnage pour

obtenir la précision annoncée dans ce manuel :

CAL 1 : étalon 800 NTU

CAL 2 : étalon 100 NTU

CAL 3 : étalon 20,0 NTU

CAL 4 : étalon 0,02 NTU

Il est bien connu que la formazine diluée est instable. En cas d'utilisation

de formazine pour étalonner l'appareil, s'assurer d'utiliser une suspension

stock fraîche de formazine pour obtenir la précision annoncée de

l'appareil. Les étalons proposés sont plus stables que la formazine et ont

une durée de conservation de 12 mois. En cas d'utilisation des étalons

fournis pour étalonner l'appareil, vérifier la date de péremption (indiquée

sur l'étiquette du capuchon) pour s'assurer que les étalons ne sont pas

périmés.

2.2 Repérage

Du fait de la qualité élevée des cuvettes en verre fournies, le repérage

n'est pas nécessaire. Il suffit d'aligner la marque sur la cuvette avec la

marque sur l'appareil.

Cependant, afin d'obtenir une meilleure précision de mesure, l'utilisateur

peut repérer les cuvettes. Voir paragraphe 8.5 - Repérage d'une cuvette

en page 20 pour plus d'informations.

Manuel d'instructions TN-100 / T-100

2.3 Procédure d'étalonnage

1. Placer le turbidimètre TN-100 / T-100 sur une surface plane et

horizontale.

2. Sélectionner la fonction d'étalonnage de l'appareil en appuyant une

fois sur la touche CAL (étalonnage). L'indicateur [CAL] clignote

brièvement et l'appareil demande le premier étalon CAL 1 (800 NTU).

3. Insérer l'étalon CAL 1 (800 NTU) dans le puits d'échantillon, en

alignant la marque sur la cuvette avec le repère sur l'appareil. Voir

Figure 10 en page 12.

4. Abaisser la cuvette jusqu'à ce qu'elle s'enclenche dans l'appareil.

5. Appuyer sur la touche READ/ENTER (mesure/entrée).

6. L'indicateur [CAL 1 800 NTU] clignote pendant environ 12 secondes.

Lorsque l'appareil a terminé l'étalonnage pour ce point, il demande à

l'utilisateur d'insérer l'étalon suivant dans le puits d'échantillon [CAL 2

(100 NTU).

7. Répéter la séquence d'étalonnage pour chaque étalon.

8. Après avoir réussi l'étalonnage de l'étalon CAL 4 (0,02 NTU),

l'affichage indique [STbY] (veille).

9. L'appareil est à présent prêt à effectuer la mesure suivante.

La Figure 4 montre la séquence d'étalonnage complète.

REMARQUES :

1. S'il le désire, l'utilisateur peut quitter le mode

d'étalonnage à la fin de chaque étape en

appuyant sur la touche CAL. L'appareil accepte

uniquement les valeurs ayant été étalonnées

avant d'avoir quitté le mode.

2. L'utilisateur peut passer un point d'étalonnage en

appuyant sur les touches ▲ou ▼et passer ainsi

au point d'étalonnage suivant.

3. Après avoir réussi l'étalonnage d'un point,

l'appareil sélectionne automatiquement le point

d'étalonnage suivant. Il quitte automatiquement le

mode d'étalonnage après le quatrième point.

4. En cas d'erreur pendant l'étalonnage, l'écran

affiche un message d'erreur. L'appareil annule

l'étalonnage et repasse en mode de mesure sans

enregistrer la dernière valeur d'étalonnage.

5. Pour une liste des messages d'erreur, se reporter

au chapitre 4 : Guide en page 15.

Manuel d'instructions TN-100 / T-100

CAL 1

800 NTU

NTU

CAL 1

NTU

CAL 3

NTU

CAL 2

NTU

CAL 2

READ

ENTER

NTU

CAL 1

CAL

Placer l'étalon

CAL 1 dans le puits

d'échantillon.

Placer l'étalon suivant

CAL 3 dans le puits

d'échantillon.

Clignote environ

5 fois.

Clignote environ 10

fois ou plus.

Clignote environ 10

fois ou plus.

Clignote environ 10

fois ou plus.

Clignote environ 10

fois ou plus.

CAL 3

CAL 4

20.0 NTU

0.02 NTU

NTU

CAL 4

READ

ENTER

READ

ENTER

Placer l'étalon suivant

CAL 2 dans le puits

d'échantillon.

Placer l'étalon suivant

CAL 4 dans le puits

d'échantillon.

Le TN-100 / T-100 est maintenant prêt à

effectuer des mesures.

CAL 2

100 NTU

READ

ENTER

Figure 4 : Séquence d'étalonnage

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere EUTECH INSTRUMENTS Messgerät Handbücher

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS POTASSIUM EPOXY Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PC 300 PH CONDUCTIVITY PORTABLE... Montageanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PH 10002500 PHION METER Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS STANDARD TDSCAN 2 TDS TESTER Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF TDS Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS LEAD EPOXY Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PH500 PHORP BENCH METER Montageanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS Ion 700 Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS STANDARD TDSCAN 4 CONDUCTIVITY TESTER Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF CYBERSCAN DO 300 DISSOLVED OXYGEN... Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PC 5000 PHCONDUCTIVITY METER Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN TB 1000 TURBIDITY METER Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS OAKTON WD-35413-21 Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF CYBERSCAN DO 300 DISSOLVED OXYGEN... Montageanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PC 10 COMBINATION PHCONDUCTIVITY... Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS ECOSCAN CON TDS 5 CONDUCTIVITY PORTABLE... Montageanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF TDSCAN 4 CONDUCTIVITY TESTER Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PC 10 COMBINATION PHCONDUCTIVITY... Montageanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CYBERSCAN PH ION 510 PH ION BENCH METER Montageanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS ION 700 - REV 3 Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS TDScan Low Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS Oakton 450 Series Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS WATERPROOF CYBERSCAN PH 300310 PHMV METER Bedienungsanleitung

EUTECH INSTRUMENTS

EUTECH INSTRUMENTS CyberScan PCD 650 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
