MONITOR LOFT COMPACT MS-BOX

MS-BOX LOFT COMPACT MONITOR

MONITORLOFT COMPACTCOLORMS-BOX

MS-BOXLOFT COMPACTCOLOUR MONITOR

Cod. 97673 V01_12

¡ENHORABUENAPORADQUIRIR UNPRODUCTODECALIDAD!

Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más

altos estándares de diseño y tecnología.

Su monitor de videoportero FERMAX le permitirá comunicarse con la placa de calle,

ver la persona que le está llamando y abrirle la puerta de entrada si así lo desea.

Esperamos disfrute de sus funcionalidades.

www.fermax.com

CONGRATULATIONSONPURCHASING THISQUALITYPRODUCT!

Fermax Electronics develops and manufactures reputable equipment which fulfils

the highest design and technology standards.

Your FERMAX video door entry system allows you to communicate with the entry

panel, to see who is calling and to open the door if you wish.

We hope you enjoy its range of functions.

www.fermax.com

INDICE - INDEX

LOFT COMPACT .......................................................................................................... 4

Funcionamiento ............................................................................................... 4

Ajustes del Monitor .......................................................................................... 5

Instalación y Conexionado ............................................................................. 6

Características Técnicas................................................................................ 6

Programación del monitor.............................................................................. 7

Funcionamiento relacionado con sistema MS-BOX.................................... 8

- Modo 1 ............................................................................................................ 8

- Modo 2 ............................................................................................................ 10

LOFT COMPACT .......................................................................................................... 14

Operation.......................................................................................................... 14

Monitor settings ............................................................................................... 15

Installation and connections .......................................................................... 16

Technical features ........................................................................................... 16

Monitor programming...................................................................................... 17

Operation relating to MS-BOX system ........................................................... 18

- Mode 1 ............................................................................................................ 18

- Mode 2 ............................................................................................................ 20

LOFT COMPACT COLOR MS-BOX

ESPAÑOL

NOTA:

La pantalla del monitor

se enciende una vez

finalizada la llamada

desde placa.

BOTONES

Botón de colgado / Menú.

· Pulsar para finalizar la comunicación.

·Con elmonitor enreposo pulsar durante2 segundosparaentrar enmodo configuración delmonitor.

Ver apartado «Ajustes del monitor».

F1 y F2: Botones para Funciones Adicionales.

(Asignadas por el instalador).

Botón Activación de Audio

·Al recibir una llamada pulsar el botón para hablar con el visitante. Se abre el canal de audio en

sentido calle y vivienda, el funcionamiento es en modo manos libres.

Botón de abrepuertas / llamada a conserje.

· Estando activado el monitor, al pulsar este botón se activa el abrepuertas.

· Con el monitor en reposo, al pulsar este botón se realiza una llamada al conserje (si existe conserjería).

Atender una llamada

Al presionar el pulsador de llamada, en la Placa de Calle se produce un tono de llamada tanto

en la placa de calle como en el monitor, encendiéndose la pantalla.

Pulsar el botón para hablar con el visitante. Se abre el canal de audio en sentido calle y vivienda, el

funcionamiento es en modo manos libres. La comunicación finalizará automáticamente a los 90

segundos o en cualquier momento al pulsar el botón . El led permanecerá apagado durante el

tiempo que dure la conversación.

Sinoseestablececomunicación con laplacadecalle,elmonitorse apaga automáticamente pasados30seg.

Apertura de puerta

Al recibir una llamada desde la placa de calle, es posible abrir la puerta en cualquier momento,

pulsado el botón .

FUNCIONAMIENTO

F1:_____________________________________

F2:_____________________________________

INSTALADOR

AJUSTES DEL MONITOR

Ajuste Volumen de Llamada

Para ajustar los diferentes parámetros del monitor es necesario acceder al modo configuración.

Para acceder al modo configuración, pulsar el botón « » dos segundos. El led parpadea 1

vez por segundo y se escucha un sonido de confirmación.

Estando en modo configuración pulsar el botón «+»para seleccionar un volumen alto o «-» para

seleccionar un volumen bajo.

Selección Tono de llamada

Estando en modo configuración pulsar de nuevo el botón « ».

A continuación, pulsar el botón «+»para cambiar el tono de llamada del monitor.

Configuración de la Imagen

Estando en modo selección tono de llamada pulsar de nuevo el botón . El led parpadea 1

vez cada dos segundos, indicando que el monitor se encuentra en modo configuración de imagen.

El monitor dispone de 4 configuraciones preestablecidas con un determinado nivel de brillo,

contraste y color.

Pulsar el botón «+»para cambiar secuencialmente entre las diferentes configuraciones de

brillo y contraste. (Una vez se llega a la primera o última configuración se escucha un tono de aviso).

Pulsar el botón «-» para cambiar secuencialmente entre las diferentes configuraciones de

color

Entrar en modo

configuración

(2 seg.)

Ajuste Volumen de llamada

Selección tono de llamada

y cancelación llamada

Configuración de la imagen

L+

2 OUTPUTS VIDEO DISTRIBUTOR

DISTRIBUIDOR VIDEO 2 SALIDAS

M+18

REF.2448

VM M

(-)

L+

P1 P1

Conexionado estándar - Ver esquemas de instalación incluidos en el manual del módulo MS-BOX

(manual cod. 97672)

INSTALACIÓN Y CONEXIONADO

DesmontajeMontaje

1.6 m

5.25 feet

9 º

CARACTERÍSTICAS TÉCNICAS

Alimentación

Consumo

Temperatura de funcionamiento

TFT PantallaPlana.3,5"Diagonal

Resolución: Horizontal: 480 Line TV - Vertical: 234 Line TV

Dimensiones (Alto x Ancho x Prof.): 241 x 133 x 39 mm - 9,5” x 5.3” x 1,5”

18 Vdc

en reposo

enllamada

con video

con audio y video

[5 , +40 °C] - [41, +104 ºF]

14mA

440mA

120mA

220mA

Señal de video: Señal compuesta 1 Vpp 75 Ω, 7 Mhz

Humedad [0 - 90%]

L: datos y audio.

+, -: alimentación (18 Vdc).

V: vivo (coaxial - video).

M: malla (coaxial - video).

Ct: activación telecamara (10 Vdc).

T, -: pulsador de llamada puerta vivienda (P1).

A, +: conexión Prolongador de llamada ref 2040,...

F1, F2: Funciones adicionales (salida negativo «-»).

Corriente máxima por pulsador F1,F2: 50mA a 12Vdc.

Centenas: Pulsar el botón

Decenas: Pulsar el botón

Unidades: Pulsar el botón

Para realizar la programación de los monitores desde la placa/conserjería MDS Digital, consulte el

manual avanzado del decoder VDS ref. 2409 (cod. 97651). Disponible en www.fermax.com

PROGRAMACIÓN MONITOR

Opción 1: Desde Placa + Monitor

Opción 2: Desde Monitor

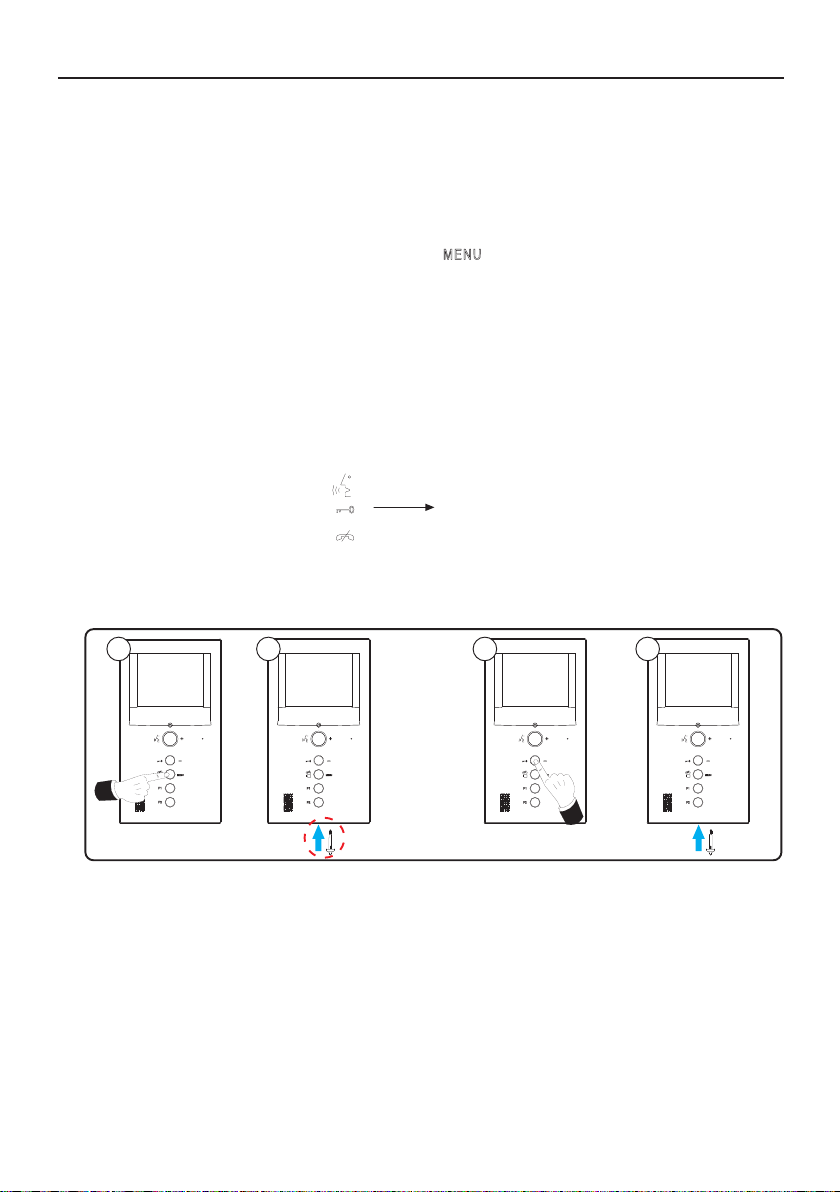

1º. Entrar en modo configuración: Pulsar el botón dos segundos. El led parpadea 1 vez por

segundo y se escucha un sonido de confirmación.

2º. Poner el monitor en programación: Con el monitor conectado pulsar el botón de programación

durante 1 segundo.

En ese momento, mediante tonos agudos se indica el número de llamada programado actualmente:

primero se indican las Centenas, después las Decenas y por último las Unidades.

Para separar cada unidad se enciende el led y se escucha un tono más grave.

3º. Programar el número de llamada: Cada vez que se presiona el botón correspondiente a centenas,

decenas o unidades se incrementa una cifra.

4º. Salir de programación: Pulsar el botón de programación o esperar 30 segundos sin pulsar ningún botón.

Al salir de programación se almacena el número indicado. Si es correcto (entre 1 y 199) se escu-

cha un sonido de confirmación, si no es correcto se escuhca un sonido de error.

Nº actual:12

moc 1

bip

moc

bip

moc

Una vez se llega al 9 y se vuelve a presionar

se emite un tono de error. La siguiente

pulsación comienza desde el número 1.

1º 2º 3º 4º

(5 seg.)

USUARIO

FUNCIONAMIENTO RELACIONADO CON FERMAX MS-BOX

La forma en la que el servicio de mensajes

comunica a cada monitor la presencia de

nuevos mensajes por leer es mediante el

parpadeo intermitente del led de estado, y

opcionalmente, una señal acústica. Led de estado

intermitente

rápido

Emitirá el bip

sonoro si está

seleccionada

la opción.

En la pantalla de configuración se selecciona el

modo de funcionamiento (teclas) del monitor.

Modo 1: Tecla F1 avanza, tecla borra

Led intermitente:

Indicación de

nuevos mensajes

(opcional)

Pulsar F1

confirmación

acústica Bienvenido al buzón de

mensajes

Descuelgue el terminal

para continuar

Reunión en zona común

día 28/11/2011 a las 20:00.

Confirmar asistencia en

Conserjería.

1/3

Al pulsar F1 el led

se apaga, (deja

de parpadear).

Pulsar

SALIR

BORRAR

Número de mensajes existentes en

su buzón (tanto leídos como

archivados).

Si en 30 segundos no se

realiza la operación de

descolgado, se libera el canal

y se corta la comunicación

Cada pulsación de F1 para visualizar el siguiente mensaje, prolonga el tiempo de espera 30 segundos

más. En caso de no pulsar ninguna tecla durante ese tiempo la sesión se cierra automáticamente.

Pulsar para salir

Esta opción

BORRAR

se utilizará para

borrar los mensajes deseados.

Mensaje. Por ejemplo: mensaje 1.

Usuario 1 18/11/11 11:38

Mensaje nuevo (no leído)

Mensajeleído

Pulsar para salir. El usuario puede

finalizar la sesión en cualquier

momento pulsando la tecla de colgado.

El monitor vuelve a su

estado de reposo

Revisión Instalación GAS:

Día 29/11/2011 a las 20:00

2/3

Pulsar F1, para ir

visualizando los

siguentes mensajes

Siguiente mensaje.

Porejemplo:mensaje 2.

Reunión en zona común

día 28/11/2011 a las 20:00.

Confirmar asistencia en

Conserjería.

1/2

Pulsar , para

borrar el mensaje.

Por ejemplo borrar

el mensaje 2.

Mensaje 2 borrado.

Pasa al anterior, por

ejemplo mensaje 1. Si

no hubieran mensajes

anteriores a la pantalla

inicial.

Usuario 1 19/11/11 16:10

Usuario 1 18/11/11 11:38

No tiene mensajes en su

buzón

Pantalla inicial (si no hay mensajes)

Bienvenido al buzón de

mensajes

Descuelgue el terminal

para continuar

3Pantalla inicial (si hay mensajes)

SALIR

BORRAR

SALIR

BORRAR

Reunión en zona común

día 28/11/2011 a las 20:00.

Confirmar asistencia en

Conserjería.

1/3

Pulsar Número de mensajes existentes en

su buzón.

Cada pulsación de F1 para visualizar el siguiente mensaje además de

BORRAR el anterior, prolonga el tiempo de espera 30 segundos más. En

caso de no pulsar ninguna tecla durante ese tiempo la sesión se cierra

automáticamente.

Pulsar para salir

Esta opción EMAIL se visualiza , si está

configurada una cuenta de correo y además

el usuario tiene definida su dirección de email,

(si no no aparece esta opción en el monitor)

Mensaje. Por ejemplo: mensaje 1

Usuario 1 18/11/11 11:38

Modo 2: Tecla F1 borra, tecla envía email

Led intermitente

rápido: Indicación

de nuevos

mensajes

(opcional)

Pulsar F1

confirmación

acústica Bienvenido al buzón de

mensajes

Descuelgue el terminal

para continuar

Al pulsar F1 el led

se apaga, (deja

de parpadear).

Si en 30 segundos no se

realiza la operación de

descolgado, se libera el canal

y se corta la comunicación

Mensaje nuevo (no leído)

Mensajeleído

BORRAR

SALIR

Inhaltsverzeichnis

Sprachen:

Andere Fermax Gegensprechanlage Handbücher

Fermax

Fermax MARINE DDA 1-LINE ENTRYPHONE KIT Bedienungsanleitung

Fermax

Fermax 6870 Bedienungsanleitung

Fermax

Fermax FVQ-6020APP Benutzerhandbuch

Fermax

Fermax VDS Benutzerhandbuch

Fermax

Fermax PBX EXP Handbuch

Fermax

Fermax Skyline Duox FE5045 Bedienungsanleitung

Fermax

Fermax MEET NEO 7 Bedienungsanleitung

Fermax

Fermax CityMax Series Bedienungsanleitung

Fermax

Fermax LOFT VDS Leitfaden

Fermax

Fermax Way-Fi Benutzerhandbuch

Fermax

Fermax NCITY 1-2L Bedienungsanleitung

Fermax

Fermax VDS VIDEO CITYLINE iLOFT KIT Bedienungsanleitung

Fermax

Fermax LOFT VDS Bedienungsanleitung

Fermax

Fermax CITYLINE VDS-BUS2 Benutzerhandbuch

Fermax

Fermax MARINE Series Benutzerhandbuch

Fermax

Fermax DUOX PLUS 1L VEO-XS WIFI Bedienungsanleitung

Fermax

Fermax VDS Smile Monitor Montageanleitung

Fermax

Fermax LOFT Basic PLUS DUOX Bedienungsanleitung

Fermax

Fermax 1151 Bedienungsanleitung

Fermax

Fermax CITYLINE 4+n Bedienungsanleitung

Fermax

Fermax VDS Smile Monitor Bedienungsanleitung

Fermax

Fermax kitcity BUS2 1/W Bedienungsanleitung

Fermax

Fermax MEET DIGITAL VIDEO PANEL Benutzerhandbuch

Fermax

Fermax LOFT 4+n Basic 3393 Bedienungsanleitung

Beliebte Gegensprechanlage Handbücher anderer Marken

Bticino

Bticino LINEA 3000 Bedienungsanleitung

MSI

MSI MSI-140 Bedienungsanleitung

golmar

golmar Stadio Plus Bedienungsanleitung

CyberData

CyberData 011211 series Handbuch

Vidos

Vidos duo M1021 Bedienungsanleitung

Vimar

Vimar ELVOX 7539/E Bedienungsanleitung

SSS Siedle

SSS Siedle BTSV 850-03 Bedienungsanleitung

Dahua

Dahua VTO Series Bedienungsanleitung

Elvox

Elvox 5651 Bedienungsanleitung

Videx

Videx VIDEOKIT Series Bedienungsanleitung

Rocom

Rocom Doortello Business FW T2.05W2.04 Bedienungsanleitung

Viking

Viking E-35-EWP Bedienungsanleitung

Safeguard Supply

Safeguard Supply LRA-EX1000 Bedienungsanleitung

SSS Siedle

SSS Siedle BFCV 850 Series Bedienungsanleitung

GRD

GRD MAX V2 Bedienungsanleitung

Alecto

Alecto ADI-250 Bedienungsanleitung

Aiphone

Aiphone IE-8MD Bedienungsanleitung

Perel

Perel EDB4 Bedienungsanleitung
