Fermax VEO DUOX Benutzerhandbuch

Monitor Veo Duox con Memoria

Duox Veo Monitor with Memory

Moniteur Veo Duox avec Mémoire

Duox Veo Monitor mit Speicher

Monitor Veo Duox com Memória

MANUAL DE INSTALADOR

INSTALLER’S MANUAL

MANUEL D’INSTALLATION

INSTALLATIONSHANDBUCH

MANUAL DO INSTALADOR

¡ENHORABUENAPOR DISPONER DE UN PRODUCTO DE CALIDAD!

Fermax electrónica desarrolla y fabrica equipos de prestigio que

cumplen los más altos estándares de diseño y tecnología. Esperamos

disfrute de sus funcionalidades.

Cod. 970043b V02_19

Publicación técnica de carácter informativo editada por FERMAX ELECTRÓNICA S.A.U.

FERMAX ELECTRÓNICA, en su política de mejora constante, se reserva el derecho a modiﬁcar el contenido de este

documento así como las características de los productos que en él se reﬁeren en cualquier momento y sin previo aviso.

Cualquier modiﬁcación será reﬂejada en posteriores ediciones de este documento.

Este producto está protegido con las siguientes patentes y modelos de utilidad:

PATENTES: US 9215410, US 9762852, BE1023440, AU2014203706.

MODELOS DE UTILIDAD: ES1187384U, ES1141495U, FR3038192, DE202016000632U1, CN205987229(U).

2DUOX VEO MONITOR

ÍNDICE

INTRODUCCIÓN 4

INSTALACIÓN 4

-Instalación monitor 4

-Conexiones 5

DESCRIPCIÓN DE PRODUCTO 7

- Botones 7

- Led 8

- Bucle inductivo 8

PROGRAMACIÓN 8

1. Acceder a menú de administrador y de usuario 8

2. Botones de navegación y pulsadores del monitor 10

3. Menu administrador 10

1. Programacion dirección monitor 10

2. Reset de parámetros 13

3. Acerca de 13

4. Menú usuario 13

1. Ajuste de volumen 14

2. Función no molestar 14

3. Visualizar imágenes 14

4. Función F2 15

5. Ajustes de parámetros de usuario 15

5. Ajustes de video y audio 18

FUNCIONAMIENTO 20

1. Atender una llamada 20

2. Activación manual del monitor (Autoencendido) 20

4. Visualización de imágenes 21

CARACTERÍSTICAS TÉCNICAS 7

DUOX VEO MONITOR 3

1.60m

5.25 feet

out

1.60m

5.25 feet

out

INSTALACIÓN

INTRODUCCIÓN

El monitor VEO DUOX incorpora la tecnología DUOX de audio y video, alimentación y datos a

través de dos hilos no polarizados.

Las características fundamentales del sistema DUOX son las siguientes:

• Alimentación de los monitores por medio del bus de 18 Vdc.

• Secreto de conversación.

• Bus no polarizado.

Las funciones disponibles en el monitor VEO DUOX se resumen en la siguiente lista:

• Apertura de puerta.

• Llamada a Conserje.

• Regulación de volumen de llamada.

• Desconexión de llamada (No molestar).

• Selección de melodías.

• Timbre de puerta.

• Programación desde placa, monitor y timbre de puerta.

• Regulación del volumen del audio.

• Conﬁguración de parámetros por menú en pantalla (OSD).

• Ajustes de brillo, contraste y color.

• Funciones auxiliares F1 y F2.

• Bucle inductivo (según modelo).

• Captura de imágenes (con memoria).

FUNCIONALIDADES

INSTALACIÓN MONITOR

Montaje Desmontaje

4DUOX VEO MONITOR

CONEXIONES

Desmontaje-Detalle

Conectores Monitor:

Bin,Bin: Datos, audio y video entrada.

Bout,Bout: Datos, audio y video entrada (conexión en cascada).

T, -: Pulsador de llamada puerta vivienda (P1).

A+, -: Posibilidad conexión siguientes equipos:

• Prolongador de llamada ref. 2040.

• Activador de Luces y timbres ref. 2438.

F1: Función adicional. (Salida negativo “-” / envío de comando, ver capítulo Botones:

Función auxiliar F1).

JP1: Puente adaptador de línea integrado

• Arriba: Adaptación tipo A.

• Centro: Adaptación tipo C.

• Abajo: Sin adaptación de línea: OFF, (por defecto).

TF1 A+ - Bout Bin

DUOX VEO MONITOR 5

-F1

out

CASCADA

-F1

out

-F1

out

DISTRIBUCIÓN

-F1

out

ref. 2438

AMPLIACIONES

-A+A

Red

F1 2A

2A.

Max. 2A

+A -A

110-240Vac

50-60 z

REF. 2438

ADS LIG T COMMANDER

ACTIVADOR DE LUCES ADS

110-240Vac

-F1

out

ref. 2040

6DUOX VEO MONITOR

Función Auxiliar F1

Función auxiliar (salida negativo “-” / envío de comando).

Envío de negativo: Salida de negativo por la borna F1 al pulsar el botón F1 y

también

envía un comando F1 de activación para poder activar un dispositivo

auxiliar.

Botón Autoencendido.

Conexión con cámara del Bloque o de la Entrada General (función disponible

según tipo de instalación, ver capítulo Funcionamiento: Autoencendido).

Botón de abrepuertas / llamada a conserje.

• Estando en comunicación con la Placa de Calle (audio solo o video sólo o

audio+video), al pulsar este botón se activa el abrepuertas.

• Con el brazo colgado (monitor en reposo), al pulsar este botón se realiza

una llamada al conserje (si existe conserjería y el monitor está en modo

día o mixto).

CARACTERÍSTICAS TÉCNICAS

DESCRIPCIÓN DE PRODUCTO

BOTONES

Alimentación (sin polaridad)

Consumo 18 Vdc

- en reposo: 35 mA

- máximo: 230 mA

Pantalla OSD TFT 4.3”

Resolución

Humedad [0% - 90%]

Hor.: 480 Line TV

Ver.: 272 Line TV

Temperatura de funcionamiento [-5, +40 °C] / [23, 104 °F]

Número de terminales por vivienda 3

Dirección de cada monitor: 6 dígitos 000001...999999

Dimensiones monitor: 200 x 200 x 46mm - 8” x 8” x 1.8” - (Alto x Ancho x Prof)

Monitor VEO

Botones

Led

DUOX VEO MONITOR 7

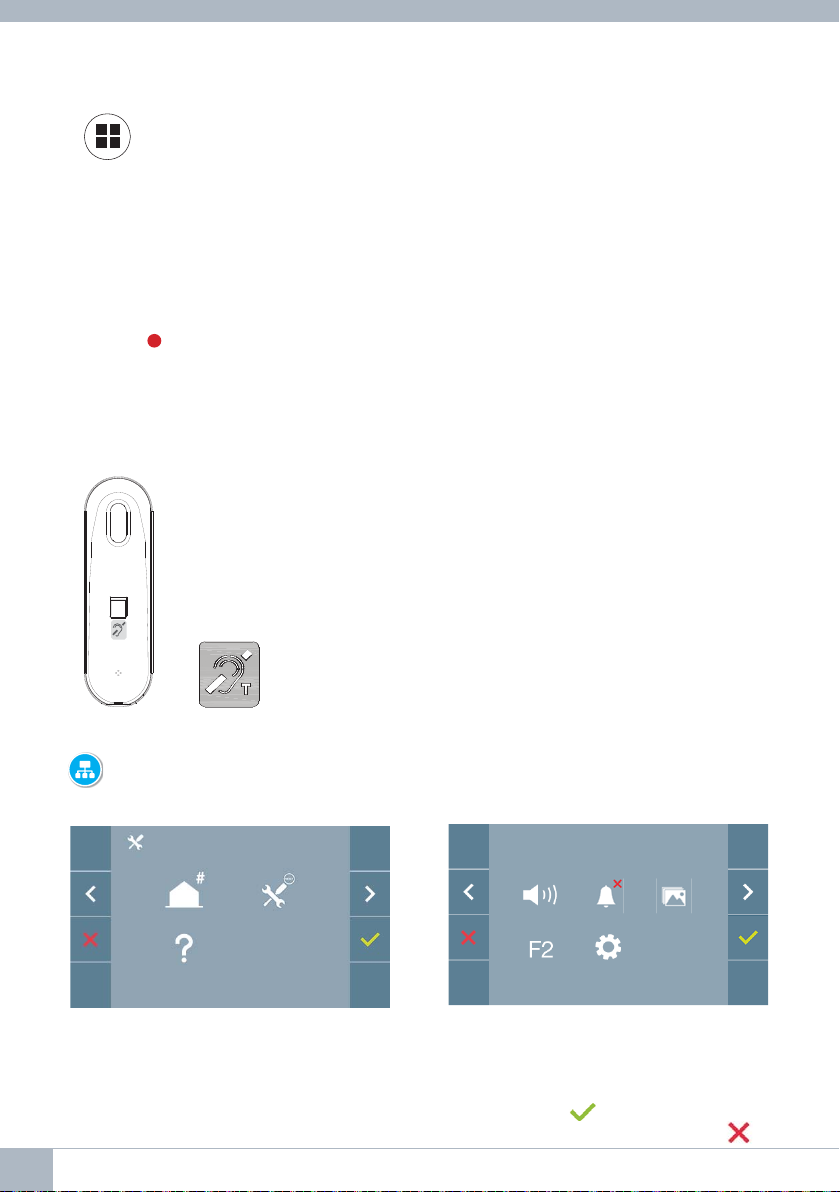

Botón Menú.

· Para acceder a:

- Menú de Programación, se accede cuando elmonitor noestá programado.

Desde este menú, se puede realizar la programación del monitor según

necesidades de la instalación.

- Menú de Usuario, (una vez programado el monitor). Desde este menú, se

puede acceder a los ajustes de usuario para su personalización.

LED Led Rojo:

Intermitente rapido. Monitor sin programar.

Intermitente lento. Indica que la función no molestar está activada.

Encendido. Monitor en reposo.

PROGRAMACIÓN:

1. PROGRAMACIÓN: ACCEDER A MENÚ DE ADMINISTRADOR Y DE USUARIO

Pantalla: Menú ADMINISTRADOR Pantalla: Menú USUARIO

LosiconosdeNoMolestar (Pantalla: Menú Usuario) y Captura deImagen(PantallaMenú

Usuario. Opción Parámetros de usuario) cambiarándependiendo de si estánactivados/

desactivados. Si están activados se mostrará un tick verde en la parte superior

derecha del icono, mientras que si están desactivados se mostrará una cruz roja .

Bluce Inductivo

Bucleinductivo.Vieneidentiﬁcado con esta etiqueta (según modelo). Existe

unmodelodel monitor VEO con bucle inductivoen el brazodel monitor. Ver

97507 Brazo Teléfono bucle inductivo en www.fermax.com.

· Incluye un bucle que interactúa con los dispositivos de audición de

personas con discapacidad auditiva.

Nota: En dispositivos de audición con selección manual de modo, debe

estar conﬁgurado el Modo Digital.

8DUOX VEO MONITOR

Pulsando el botón MENÚ, se accede directamente:

- A la opción de Programación del monitor del Menú de Administrador, si el monitor no

está programado.

- A la pantalla del Menú de Usuario si el monitor está programado.

Pantalla: Opción Programación del

monitor del Menú ADMINISTRADOR. Pantalla: Menú USUARIO

Pantalla: Menú USUARIO Pantalla: Opción Parámetros de

usuario del Menú USUARIO.

Para acceder al Menú de Administrador cuando el monitor está programado se deben

realizar dos pasos:

2.Estandoenla pantalla del MenúdeUsuario,

pulsar simultáneamente los botónes:

1. Pulsar el botón MENÚ, se accede a la

pantalla del Menú de Usuario.

DUOX VEO MONITOR 9

2. PROGRAMACIÓN: BOTONES DE NAVEGACIÓN Y PULSADORES DEL MONITOR

Botones de navegación

Pulsadores monitor

Los iconos visualizados en la pantalla (botones de navegación: x, <, >y ), se manejan

con los pulsadores correspondientes ubicados en el monitor:

x : Volvemos a la pantalla anterior o stand-by.

<: Seleccionamos la opción previa del menú.

>: Marcamos la siguiente opción del menú.

: Conﬁrma la selección y activa la función.

Notas:

- La línea blanca abajo del icono indica en la función en la que nos encontramos.Al pulsar

se selecciona.

- El monitor sale de programación automáticamente, tras 60 segundos de inactividad.

- Una vez se sale de cualquier menú de conﬁguración es necesario dejar que transcurran

1,5 segundos para realizar una nueva acción.

3. PROGRAMACIÓN: Pantalla MENÚ ADMINISTRADOR

Existen varias opciones:

1. Programación de la dirección del Monitor.

2. Reset de parámetros.

3. Acerca de.

¡El monitor no funcionará mientras no haya sido programado!

3.1 MENÚ ADMINISTRADOR: PROGRAMACIÓN dirección monitor

Nota: El led rojo parpadeando lento indica que el monitor está sin programar y una vez

programada la dirección del monitor el led rojo se apaga.

Existen tres opciones para programar el monitor desde:

a) Desde Monitor.

b) Desde Placa.

c) Desde Timbre de puerta.

10 DUOX VEO MONITOR
