Fiesta EHA2235-B401 Bedienungsanleitung

Outdoor Gas Barbeque / Grill

MODEL/MODELO -

Assembly Manual

Manual De la Asamblea

Please follow these instructions carefully. Much of

the hardware required to assemble this grill is in an

individually sealed bag that is identified with

respect to its application. These sealed bags will be

referenced in the appropriate assembly step.

Siga por favor estas instrucciones cuidadosamente.

Mucho del hardware requerido para montar esta

parrilla est· en un bolso individualmente sellado que

se identifique con respecto a su uso. Estos bolsos

sellados ser· n referidos al paso apropiado de la

asamblea.

WARNING ADVERTENCIA

Failure to follow all manufacturer's instructions

could result in serious personal injury and/or

property damage.

La falta de seguir las instrucciones de todo el

fabricante podÌa dar lugar a daÒos corporales

y/o a daÒos materiales serios

CAUTION /PRECAUCI”N

Some parts may contain sharp edges- especially as

noted in manual!wear protective gloves if necessary.

Algunas piezas pueden contener los bordes

agudos °- especialmente seg˙n lo observado

en manual! guantes protectores del desgaste en

caso de necesidad .

Fiesta Gas Grills LLC

One Fiesta Dr., Dickson TN, USA 37055

CUSTOMER SERVICE

TOLL FREE 1-800-396-3838

SERVICIO DE CLIENTE

PEAJE LIBREMENTE 1-800-396-3838

THIS GRILL IS FOR OUTDOOR USE

ONLY

Caution:

Read and follow all Saftey Statements, Assembly

Instructions, and Use and Care Manual Directions

before attempting to assemble and cook.

Installer / assembler:

Leave these instructions with consumer.

To Consumer:

Keep this manual for future reference.

ESTA PARRILLA EST¡ PARA EL USO

AL AIRE LIBRE SOLAMENTE

PrecauciÛn: Lea y siga todas las declaraciones de

Saftey, instrucciones de montaje, y uso y cuide las

direcciones manuales antes de procurar montar y

cocinar.

Instalador/ensamblador: Deje estas instrucciones

con el consumidor.

Al Consumidor:

Guarde este manual para la referencia futura.

NO TOOLS REQUIRED!

NINGUNAS HERRAMIENTAS

REQUIRIERON

EHA2235-B401

Install Channel, Channel Clamps, and Leg Extensions as Shown.

Instale el canal, las abrazaderas del canal, y las extensiones

de la pierna segun lo mostrado.

CHASSIS ASSEMBLY

ASAMBLEA DE CHASIS

Leg Extension

Extensiones de la pierna

Channel Clamp

Abrazadera del canal

Large 1/4" Wing Nut

Grande Tuerca de ala

Step Bolt

Perno del paso

de progresion

Tank Locator Bolt

Perno del localizador

del tanque

Axle Clip

Clip del arbol

Axle

arbol

Install Axle Through Wheels and Snap Axle Clip onto Groove as Shown.

Instale el árbol a través de las ruedas y encaje a presión el clip del árbol sobre

surco según lo demostrado.

BACK SUPPORT

AYUDA TRASERA

#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut

#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala

Install Back Support

Instale Detrás La Ayuda

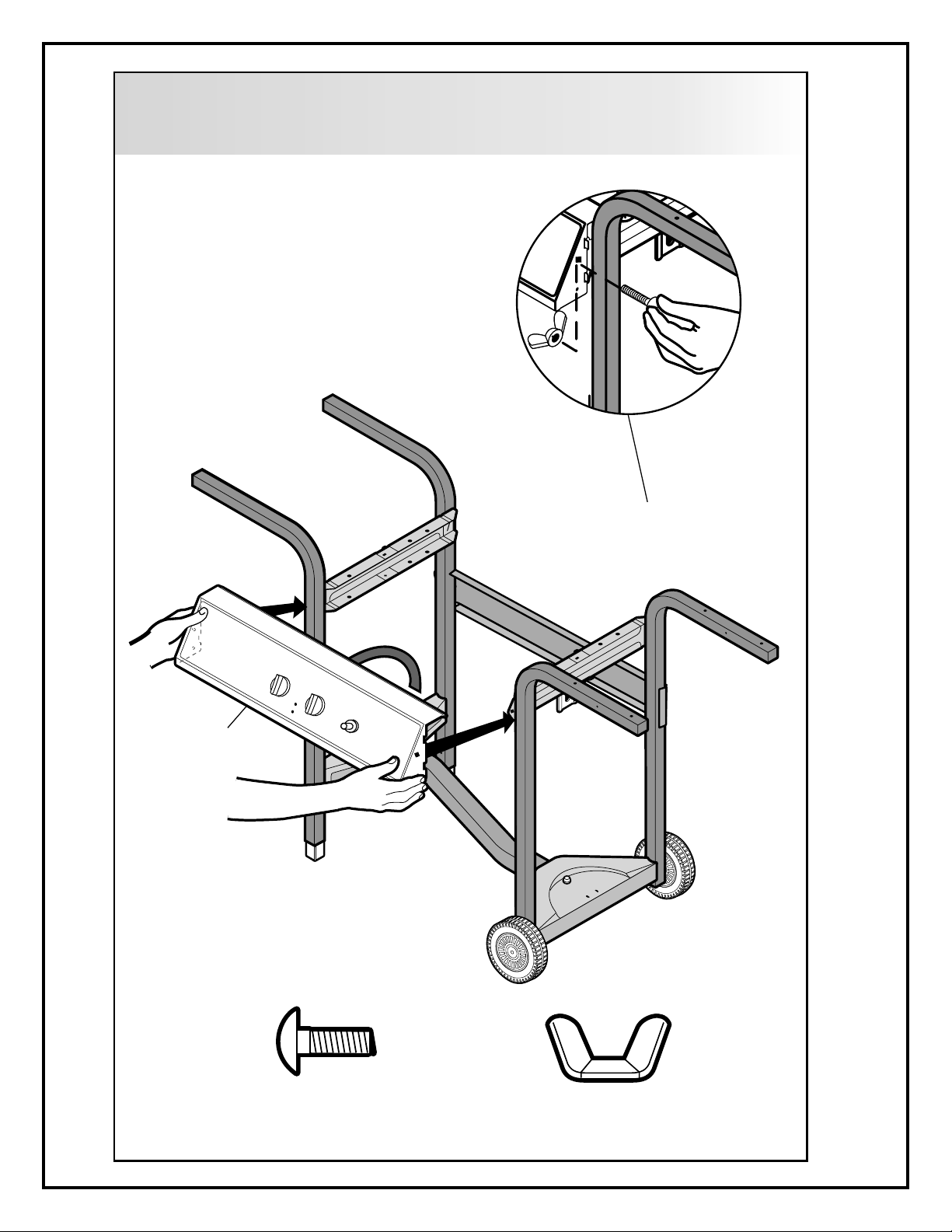

CONSOLE ASSEMBLY

ASAMBLEA DE CONSOLA

Install Console

as Shown.

Instalar consola

según lo mostrado.

Installation of Console to Leg Assembly.

Instalación de la consola al ensamblaje de la pierna.

Attach Bolt

as Shown.

Tornillo según

lo mostrado.

#10-24 X 3/4" Carriage Bolt #10-24 Wing Nut

#10-24 X 3/4" el cerrojo del coche #10-24 la muez del ala

BASE ASSEMBLY

ASAMBLEA DE BASE

Soup Can not Supplied with Grill.

La sopa no puede provisto de la parrilla.

Install Base Casting and Grease Cup Clip

Instalar el bastidor bajo y engrase el clip de la taza

1/4-20 X 3/4" Carriage Bolt 1/4-20 Large Wing Nut

1/4-20 X 3/4" el cerrojo del coche 1/4-20 Grande la muez del ala

BURNER ASSEMBLY

ASAMBLEA DE HORNILLA

Install Burner as Shown.

Instalar hornilla de la según

lo mostrado.

Note: Be Sure Valves Fit into Burner Tubes During Installation.

Nota: Este seguro que las válvulas encaje bien durante la instalación de

la consola.

Enlarged View of

Burner Installed.

Vista agrandada de

la hornilla instalada.

Bar Burner

Hornilla

SHELF ASSEMBLY

ASAMBLEA DE ESTANTE

Install Side Shelf.

Instalar el desvío

lateral del estante.

Slide Shelf onto Legs. Tabs on

Underside of Shelf will Snap into Notches.

Resbale los estantes sobre las piernas.

Las tubulaciones en el superficie inferior

del estante se encajarán a presión hacia muescas.

HEAT TENT ASSEMBLY

ASAMBLEA TIENDA DEL CALOR

Install Heat Tent as Shown.

Instale la tienda del calor según

lo demostrado.

Note: Some parts may have sharp

edges or burrs. Handle with care.

Nota: Algunas piezas pueden tener

bordes o rebabas agudos.

Dirija con cuidado

LID ASSEMBLY

ASAMBLEA DE LA TAPA

Note:

Use medium size hinge clip

located in the master bagpack.

Nota:

Utilice el clip de la bisagra del

tamaño medio establecido en

el bagpack principal.

Install Lid, Handle, Cooking Grid,Warming Rack, Hinge Clip, and Logo.

Instale la tapa, manija, cocinando rejilla, el clip de la bisagra, y la

insignia.

Use logo and handle bag packs.

Utilice los paquetes

del bolso de la insignia .

TANK INSTALLATION

INSTALACIÓN DEL TANQUE

Insert Tank Bracket into Slot, Rotate 90 Degrees.

Slide Down Over Tank Ring to Hold Tank in Place.

Inserte el soporte del tanque en ranura, rote 90 grados.

Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar.

IMPORTANT: Ensure hose

assembly does not contact the casting,

or any other parts which will get hot.

IMPORTANTE: asegure el

ensamblaje de manguera no entra en

contacto con el bastidor, o ningunas

otras piezas que consigan calientes. Regulator Connection Facing Front.

Frente De los Revestimientos De la

Conexión Del Regulador

WARNING: Before proceeding with the following

steps, ensure you have read L.P. Gas Cylinder Hose

and Regulator sections of the USE AND CARE

MANUAL. The L.P. cylinder, if supplied with your

grill, has been shipped empty for safety reasons.

The cylinder must be purged of air and filled prior

to use. Follow all directions under L.P. Gas

Cylinder Filling section of the USE AND CARE

MANUAL.
