RAR 200 A/E/W

Dimensions and connections

1002/1512

940/1450

1042/1552

494

449

392

432

210

M8

DN15 (1/2”)

20

275

40

20

92/96

20

2003

960 (W), 1000 (A/E) 980 (W), 940 (A/E)

2042

275

40

1002 20

AR210/AR215

AR220

AR210/215A/E

AR220A/E

198

RAR210/RAR215

RAR210/215A/E

RAR220

RAR220A/E

3

RAR 200 A/E/W

Mounting and installation

Fig. 1:The mounting brackets on delivery.

Fig. 2: Mounting on threaded bars.

Fig. 3: Removal of bottom plate

12

Fig. 4: Function of the snap ﬁxing

90°

AR

Service hatch

4

RAR 200 A/E/W

Minimum distance

Min 1,8 m

Fig. 5 Minimum distance to the ﬂoor for RAR200E.

Mounting and installation

5

RAR 200 A/E/W

TVV20/25

SD20

Air curtain

SD20TVV20/25

TVV20/25 och SD20

Water regulators

Accessories

Type RSK-nr

[SE]

TVV20 672 70 35

TVV25 672 70 36

SD20 672 70 37

6

RAR 200 A/E/W

Wiring diagrams RAR200A

Internal / Ambient regulation option

Group 2

Group 1

Switching box (Brass plates)

RAR210E09

RAR215E11

RAR220E18

400V3~ 230V~

Wiring diagrams RAR200E

RAR210A

RAR215A

RAR220A

LN 213 64 5

Black

Black

Brown

Brown

M

~

°C

230V~

2

33

1

1

Blue

Blue

2

1

3

RAR215A

3µF

RAR210A

5µF

4µF

7µF

6µF

12µF

RAR220A

3µF

10µF

14µF

24

5

13

SB0

7

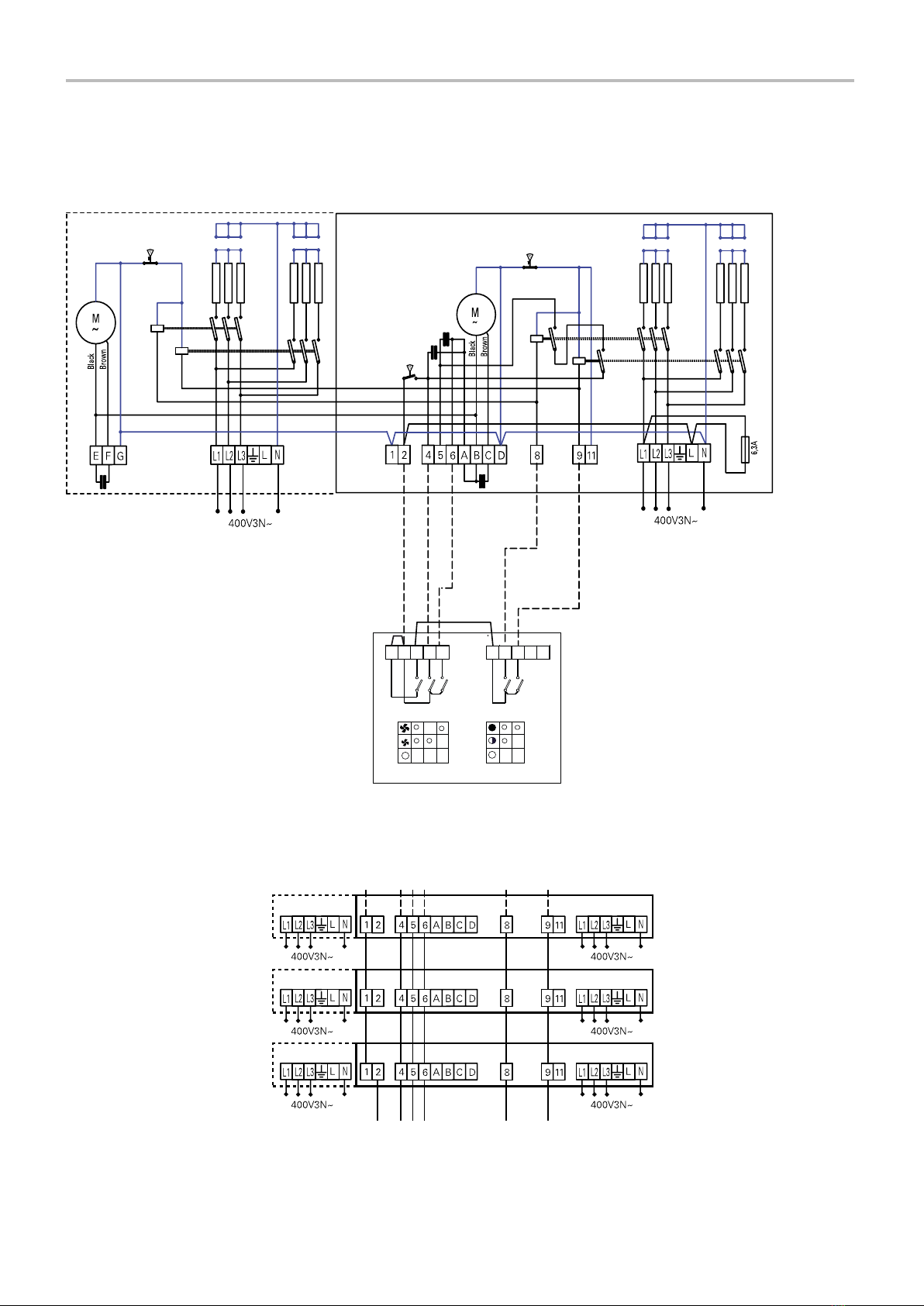

Wiring diagrams RAR 200 E

Internal

RAR220E

RAR220E

RAR200E

RAR200E

RAR220E RAR200E

NOTE! Remove the internal

fuse in the slave unit(s)

Master-slave

RAR220E18 RAR210E09

RAR215E11

234518910

711

SB

7

RAR 200 A/E/W

8

RAR 200 A/E/W

9

RAR 200 A/E/W

10

RAR 200 A/E/W
