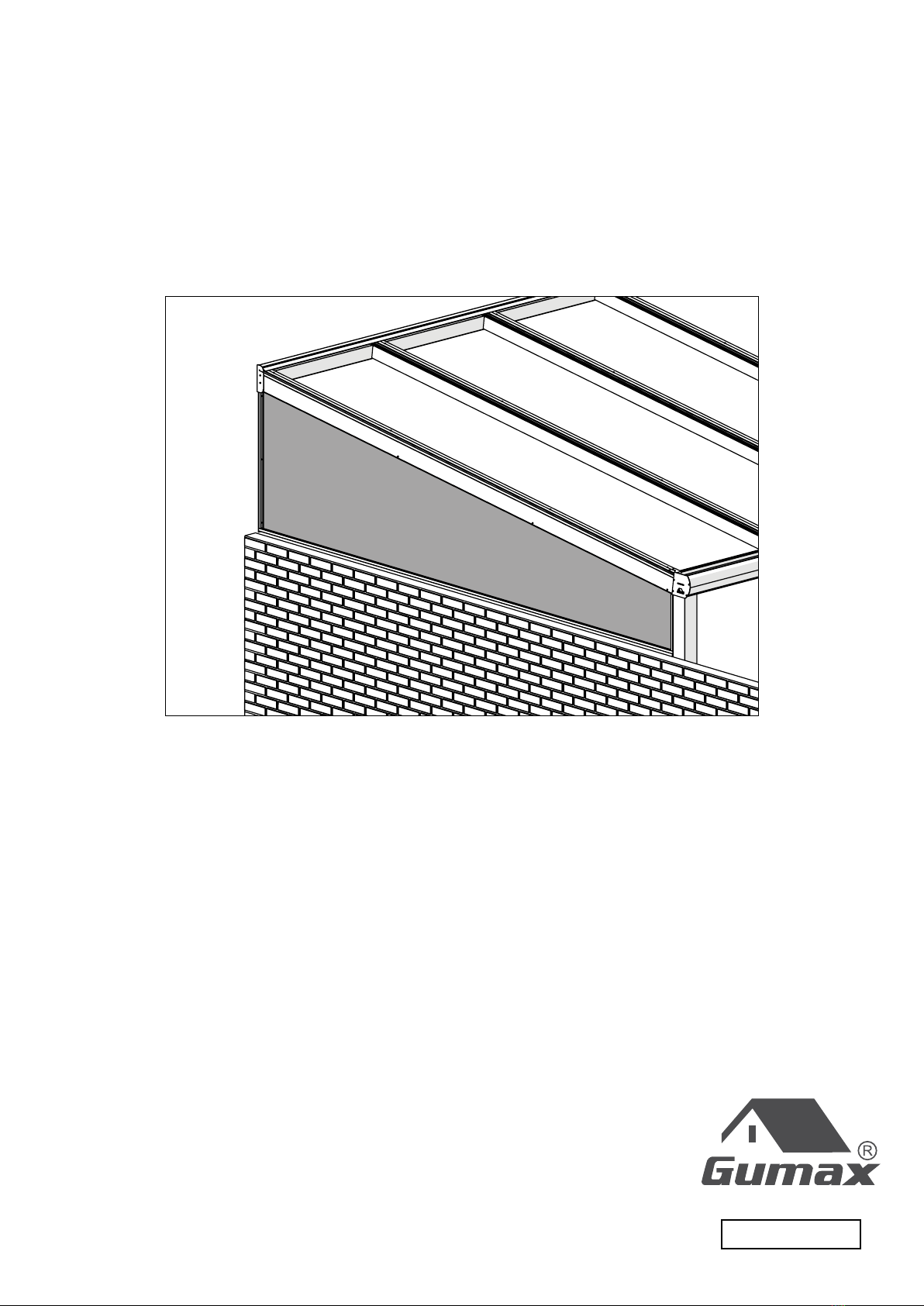

Gumax Veranda Bedienungsanleitung

MOUNTING INSTRUCTIONS

MONTAGEANLEITUNG

MANUEL DE MONTAGE

MONTAGEHANDLEIDING

INSTRUKCJA MONTAŻU

POLYCARBONATE WEDGE ON FENCE

www.gumax.com

DOC-3207-1

v: 1

TOOLS | WERKZEUGE | MATERIEL NECESSAIRE | GEREEDSCHAP | NARZĘDZIA 1

PARTS | BAUTEILE | ELEMENTS | ONDERDELEN | CZĘŚCI 3

ASSEMBLY | MONTAGE | MONTAGE | MONTAGE | MONTAŻ 5

CAUTION 27

WARNUNG 28

AVERTISSEMENT 29

WAARSCHUWING 30

OSTRZEŻENIE 31

INDEX

INHALTSVERZEICHNIS

TABLE DES MATIÈRES

INHOUDSOPGAVE

SPIS TREŚCI

TIP: visit our Gumax® Youtube channel for installation video’s

1 2

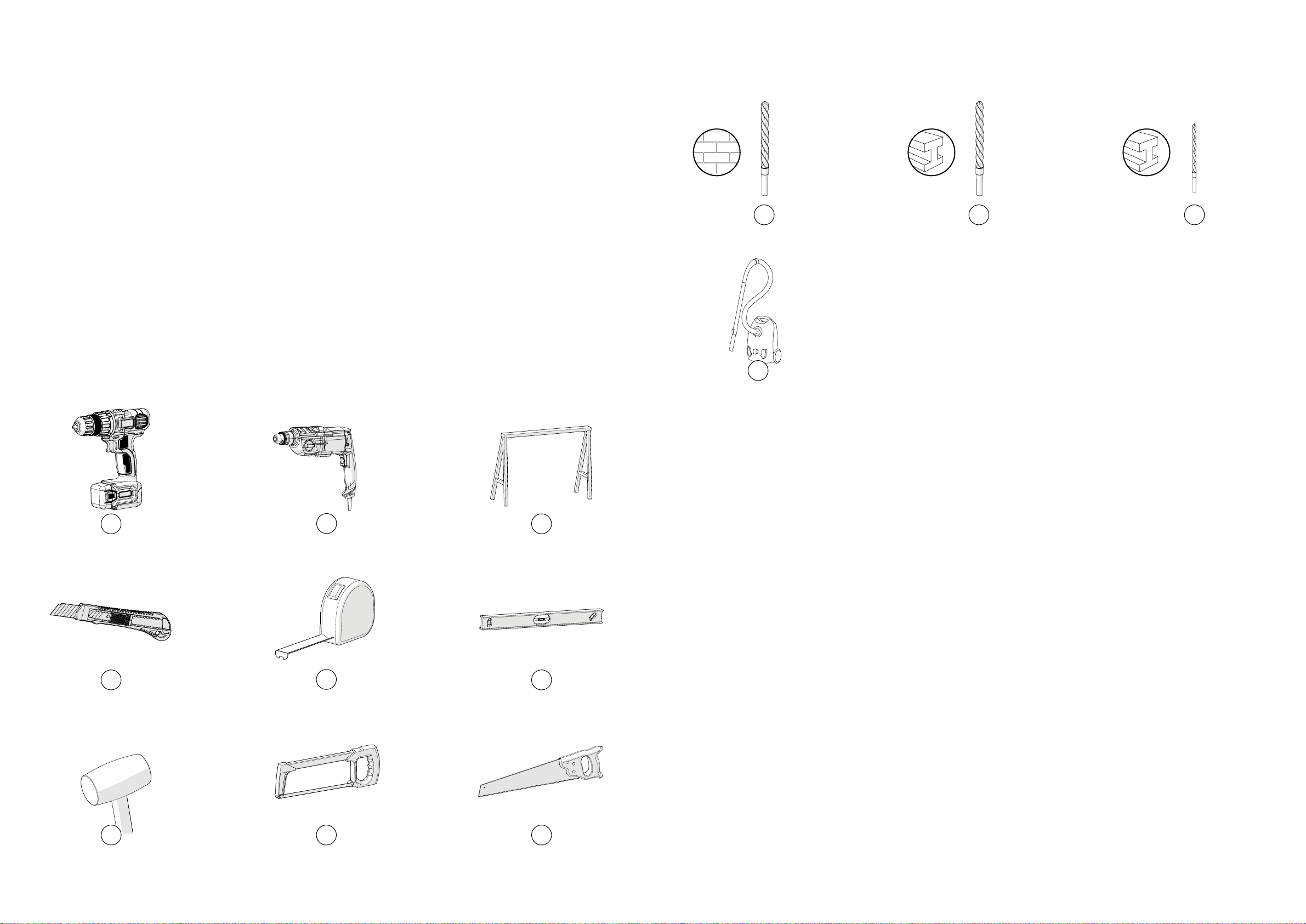

TOOLS

WERKZEUGE

MATERIEL NECESSAIRE

GEREEDSCHAP

NARZĘDZIA

1x 2x

1x 1x

Ø 4mm

1x1x

Ø 6mm

3 4

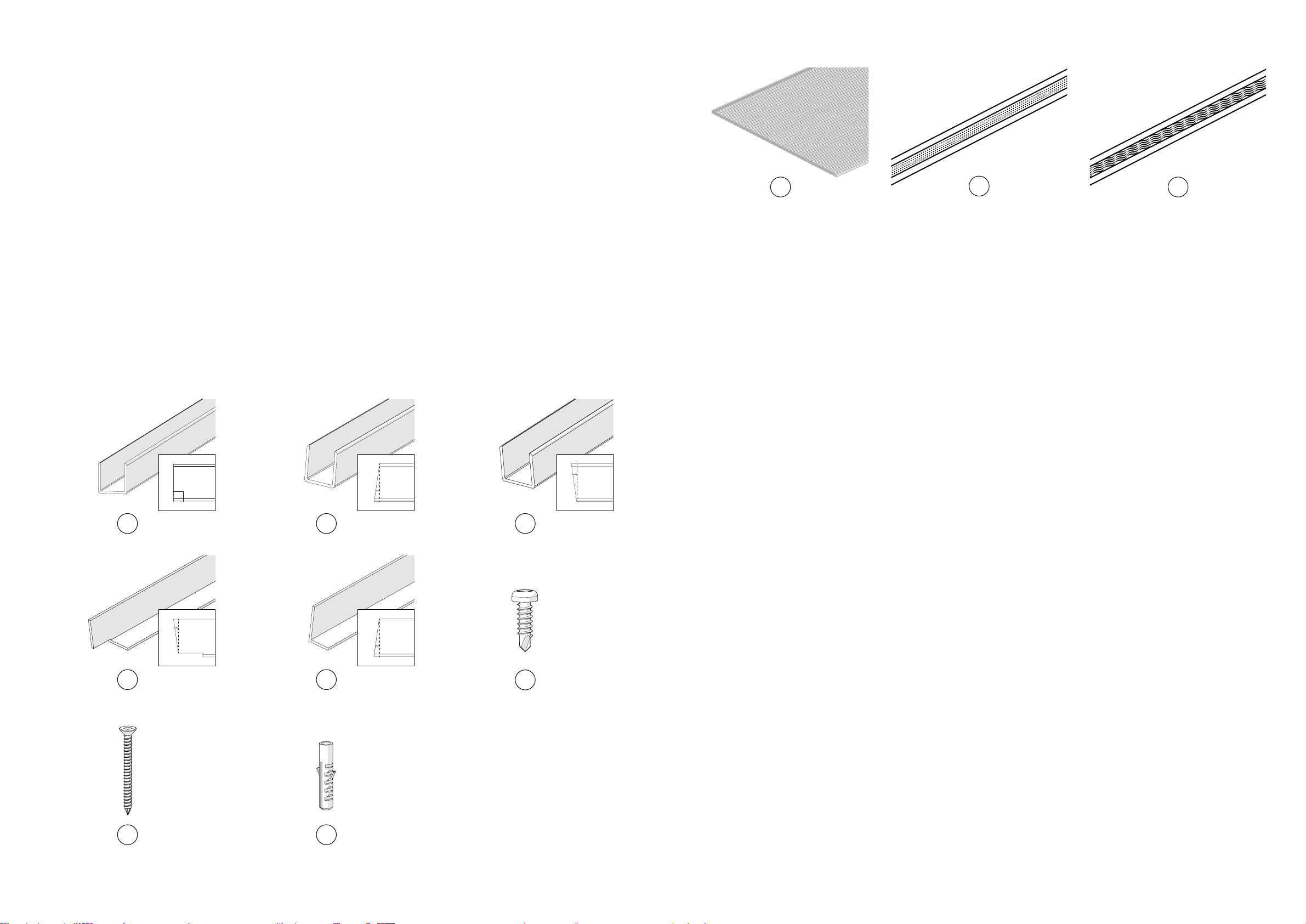

PARTS

BAUTEILE

ELEMENTS

ONDERDELEN

CZĘŚCI

ALP-1824-4/8

4000mm

PCK-700X-X

The list below shows the minimum amounts required

ALP-1961-3/4

460mm

ALP-1961-5/6

990mm

ALP-1824-11/12

960mm

ALP-1824-9/10

410mm

SCM-3000-X

SCM-3004-1

SCM-3004-2

15x

90˚

8˚ 8˚

4,5m

PC-1879-X

Separate parts

PC-1808-X/1809-X/1810-X PC-2087-X

1m1x

5 6

ASSEMBLY

MONTAGE

MONTAŻ

Repeat step for each same item | Schritt für jedes gleiches Item wiederholen |

Répétez les étapes pour chaque même article | Stap herhalen voor elk hetzelfde onderdeel |

Powtórz krok dla każdej samej części

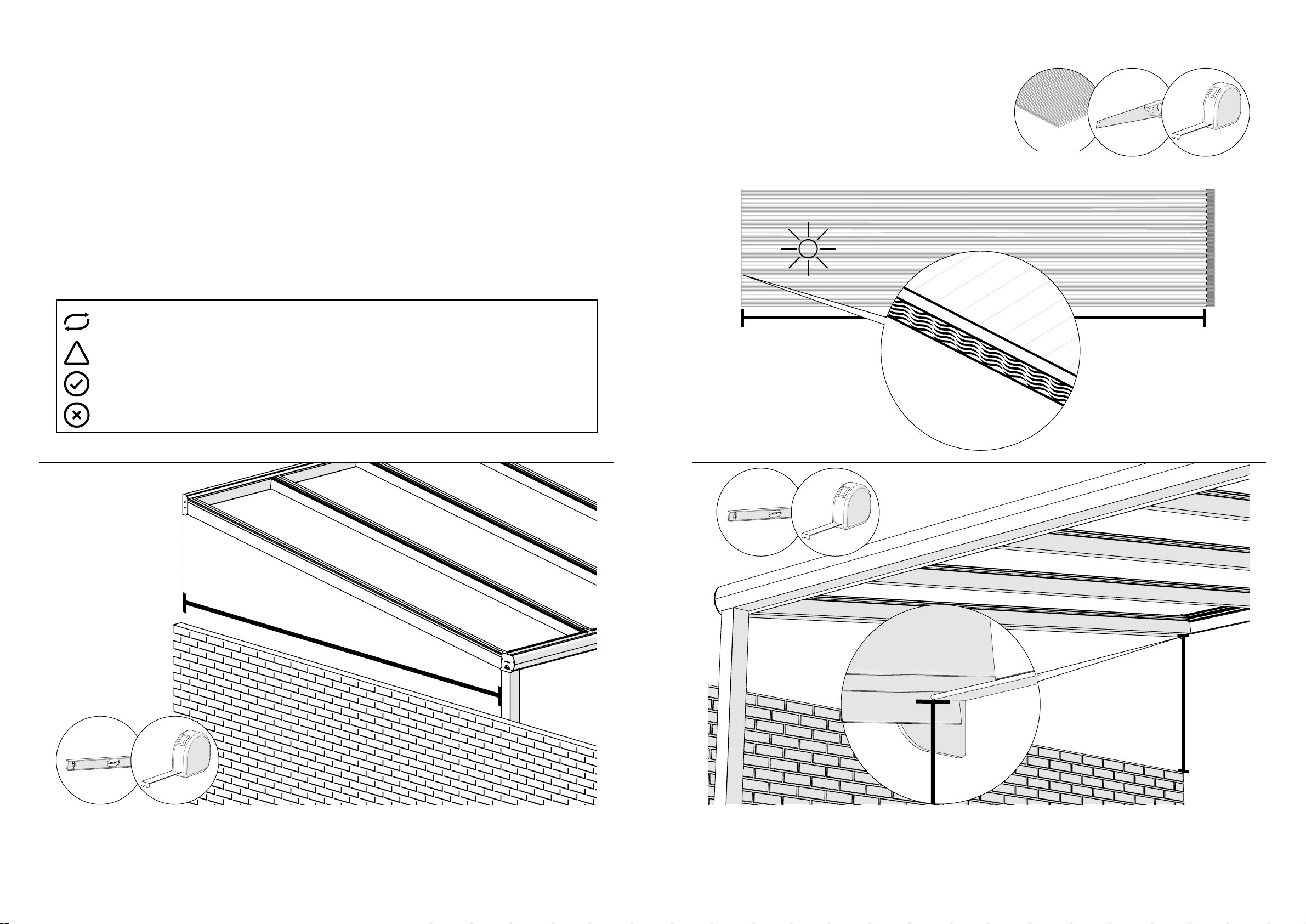

�Attention! | Achtung! | Attention! | Let op! | Uwaga!

Wrong | Falsch | Erreur | Fout | Źle

Correct | Richtig | Bien | Goed | Dobrze

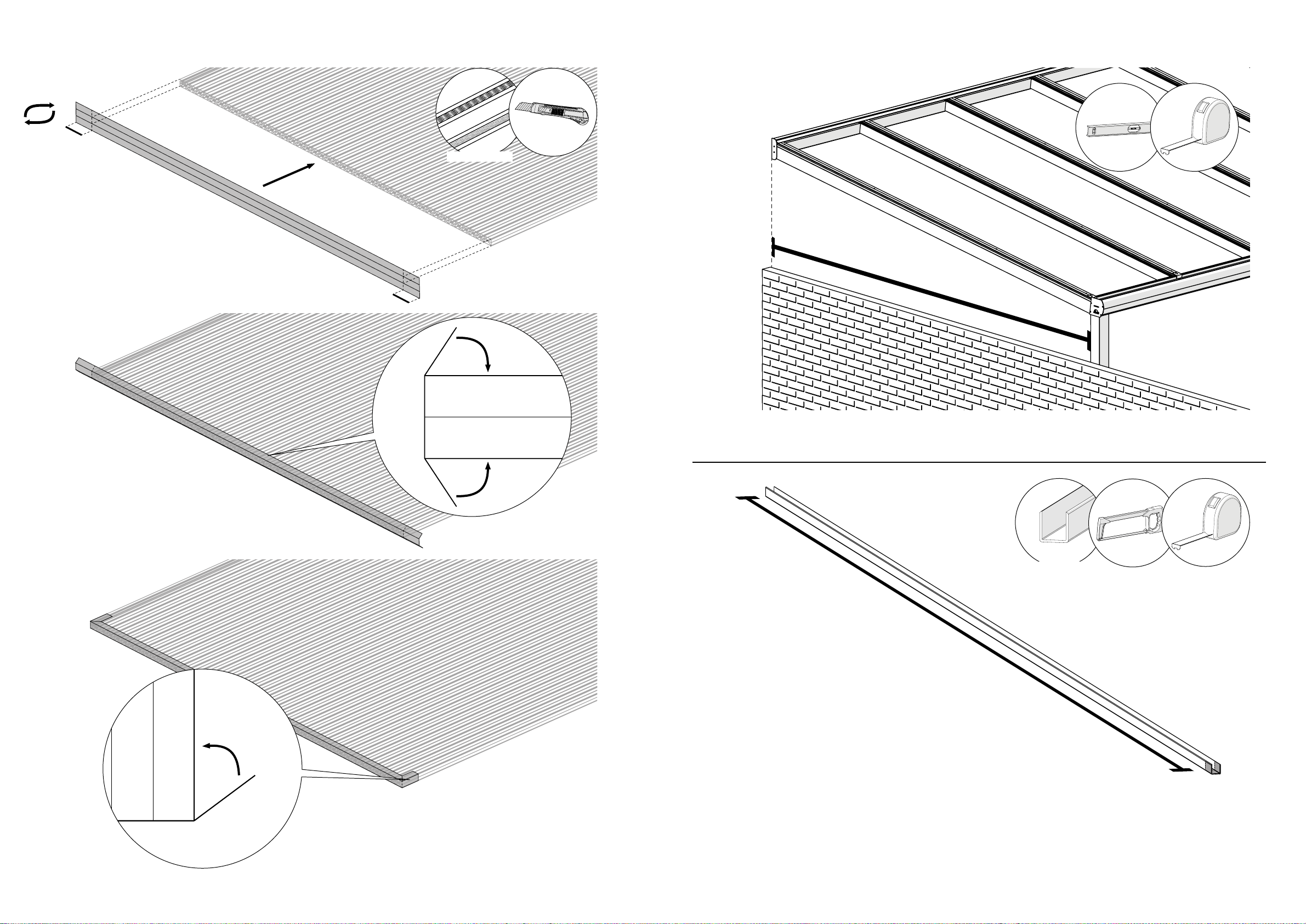

PC-18XX-X

A1-16mm

PC-18XX-X

7 8

A2-6mm

PC-18XX-X

A3-6mm

ALP-18XX-X

PC-18XX-X

ALP-18XX-X

PC-18XX-X

A1-16mm

A2-6mm

A3-6mm

A2-6mm

9 10

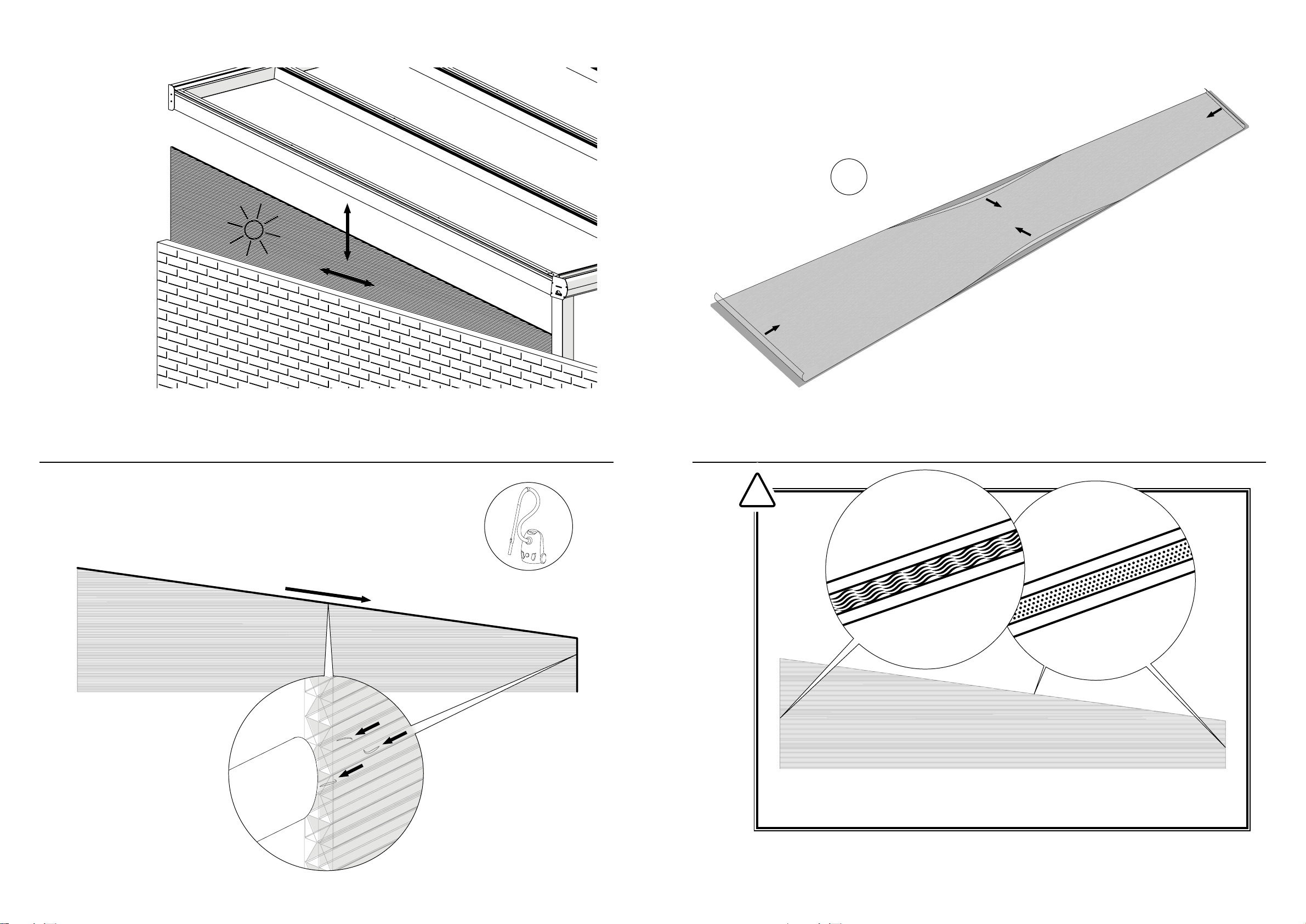

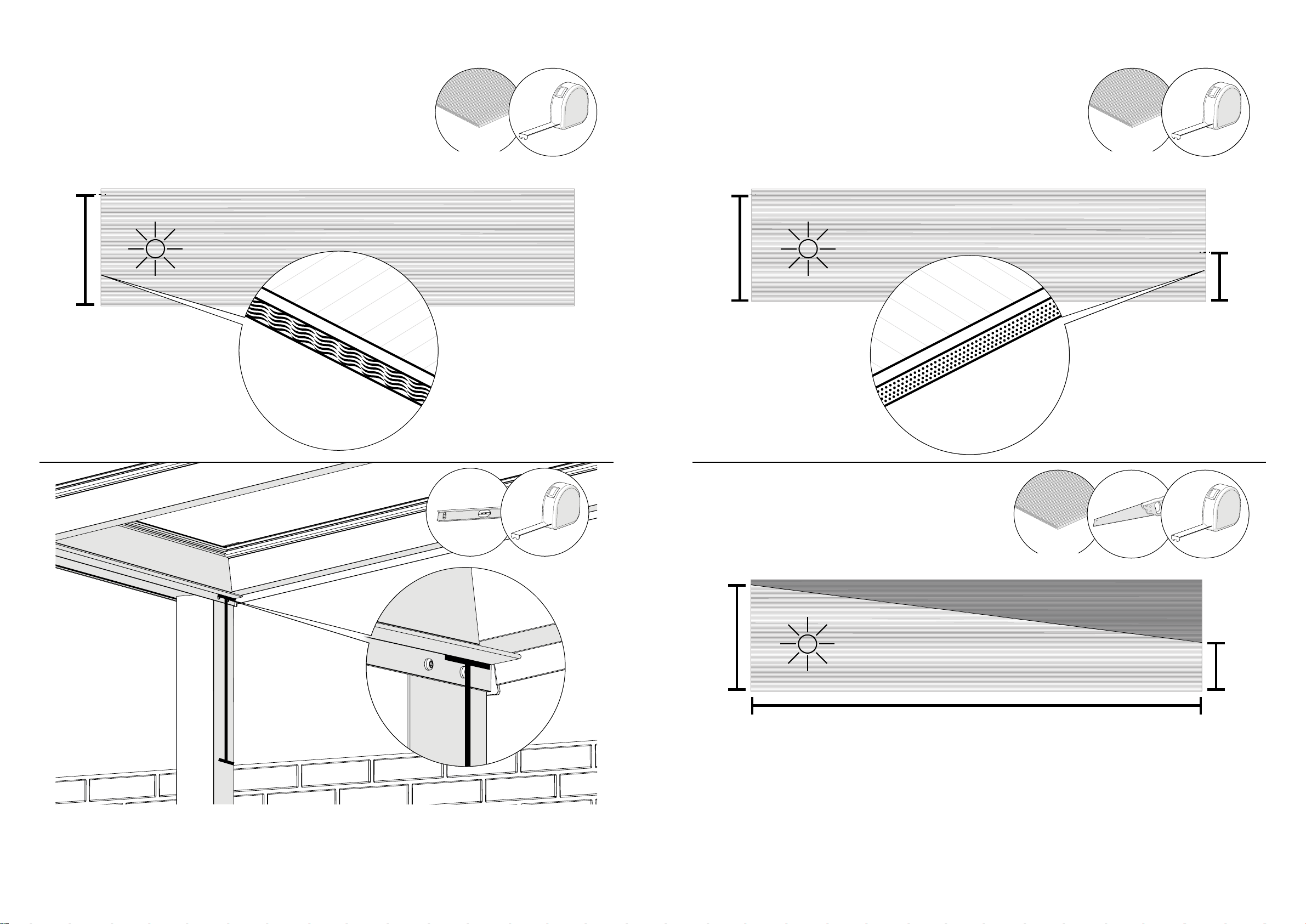

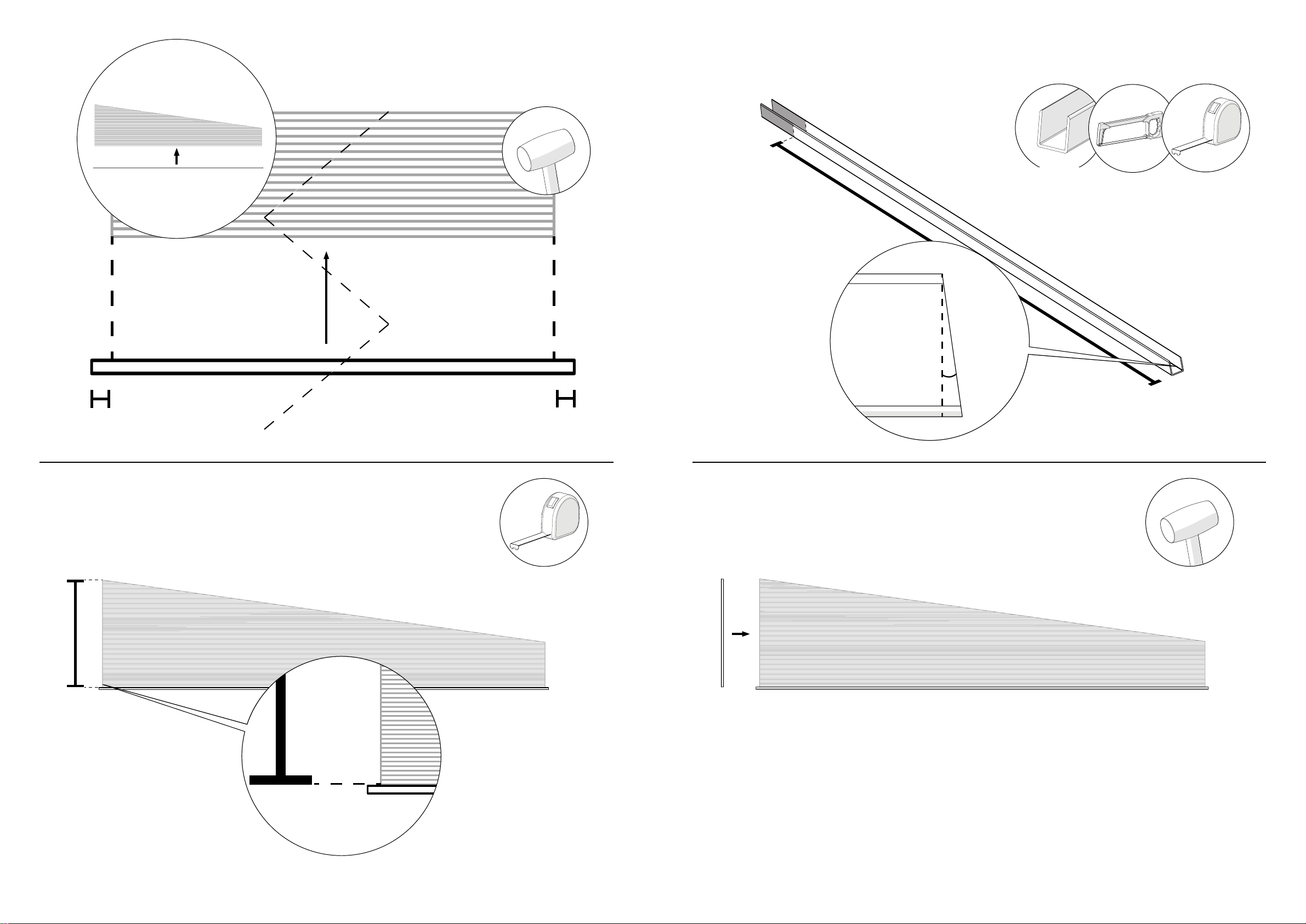

Space horizontal: 14,5mm - 25mm

Space vertical: 6mm

9�

11 12

PC-1879/2087

20mm 20mm

PC-1879/2087

ALP-1824-4/8

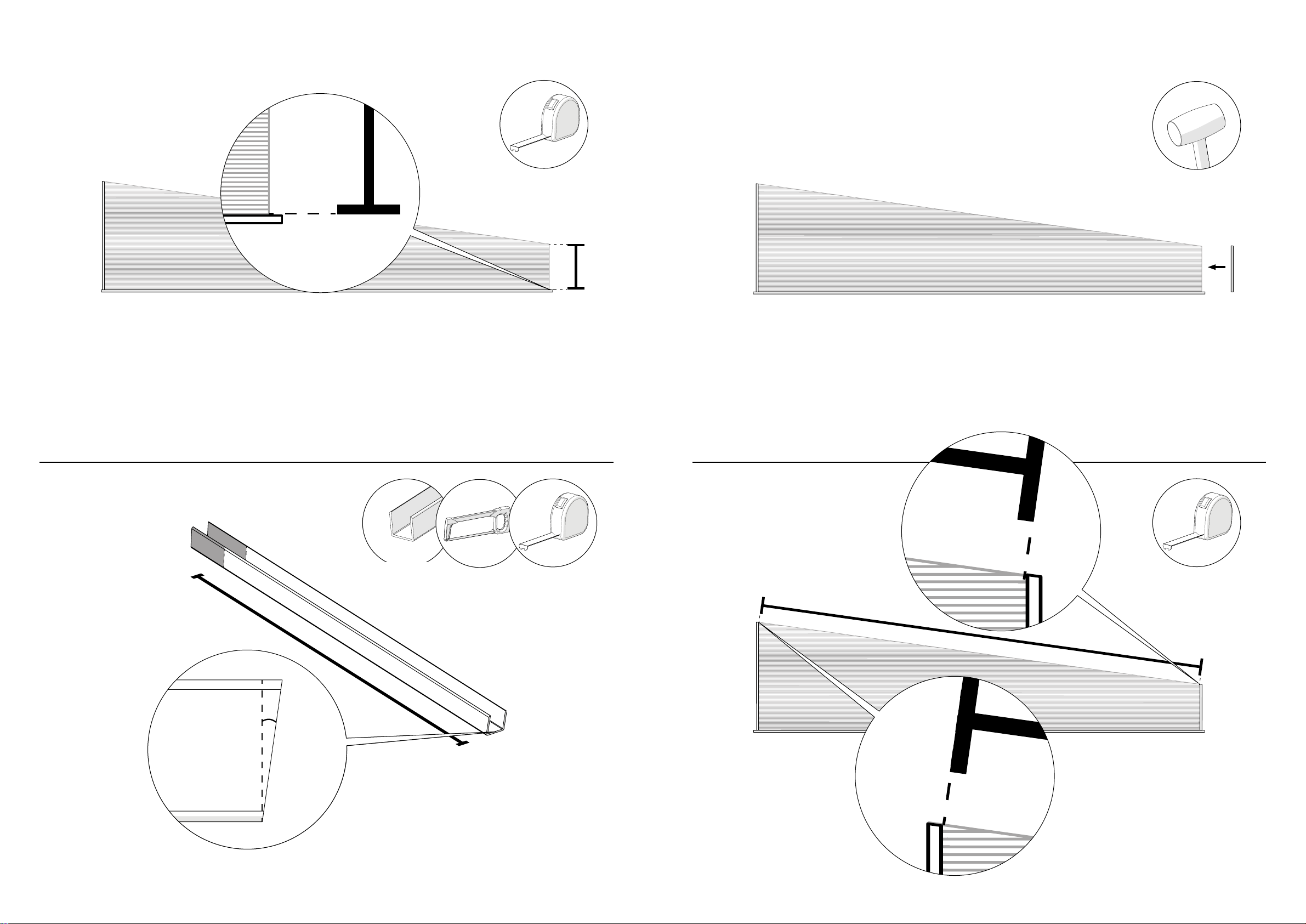

4000mm

B1-7mm

ALP-1824-4/8

13 14

ALP-1824-4/8

± 4,0mm± 4,0mm

ALP-1824-4/8

ALP-1824-11/12

B2+2mm

ALP-1824-11/12

960mm

8˚

15 16

B3+2mm

ALP-1824-9/10

410mm

8˚

ALP-1824-9/10
