H0601
INSTRUKCJA UŻYTKOWANIA
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano tak, aby zapewnić optymalne
bezpieczeństwo. Powinny być przestrzegane następujące zasady:
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do
korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków
wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób
w wieku powyżej 35 lat oraz osób mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli
w czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne
niepokojące objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem
4. W czasie ćwiczeń i po zakończeniu treningu trzymaj dzieci i zwierzęta z dala od sprzętu.
5. Urządzenie należy postawić na suchej i równej powierzchni w odległości 0,5m od ściany. Z bezpośredniego
sąsiedztwa urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne
nierówności podłoża należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który
zapobiegnie przesuwaniu się urządzenia podczas wykonywania ćwiczeń.
6. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich
śrub, bolców i pozostałych połączeń.
7. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko
wtedy, jeżeli urządzenie jest całkowicie sprawne.
8. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono
spełniało warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na pedały, regulator oporu i uchwyty
piankowe, które ulegają najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do
tego czasu nie wolno używać urządzenia do treningu.
9. Nie wkładaj w otwory żadnych elementów.
10. Nie zaleca się pozostawiania wystających urządzeń regulacyjnych i innych elementów konstrukcyjnych, które
mogłyby przeszkadzać w ruchu użytkownika.
11. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub
też usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu
ponownie dopóki problem nie zostanie usunięty.
12. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające
części sprzętu lub które mogłyby ograniczać swobodę ruchów.
13. Sprzęt zaliczony został do klasy HC według normy EN 20957 i jest przeznaczony wyłącznie do użytku
domowego. Nie może być używany jako sprzęt terapeutyczny lub rehabilitacyjny.
14. Podczas podnoszenia lub przenoszenia sprzętu zwracaj szczególną uwagę aby nie uszkodzić kręgosłupa.
15. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Dzieci mogą z niego korzystać wyłącznie pod nadzorem
dorosłych i na ich wyłączną odpowiedzialność.
16. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do
zestawu. Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista,
znajdują się w zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY
ODPOWIEDZIALNOŚCI ZA KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE
NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO PRODUKTU.
DANE TECHNICZNE
Waga netto –57,7 kg
Koło zamachowe – 8 kg
Rozmiar po rozłożeniu – 167 x 68 x 170 cm
Maksymalne obciążenie produktu -180 kg
KONSERWACJA
Urządzenie zostało zaprojektowany w sposób, aby wymagał minimalnej konserwacji ze strony użytkownika.
Zalecane są nastepujące kroki:
•Używaj miękkiej ściereczki do usuwania zabrudzeń i kurzu oraz wycieraj do sucha po każdym użyciu
•Regularnie sprawdzaj czy taśmy urządzenia nie są zużyte i w odpowiednim położeniu
•Regularnie spradzaj czy śruby i pokrętła są odpowiednio dokręcone
HAMOWANIE
Naciśnij pedał aby zatrzymać urządzenie. Orbitrek magnetyczny H0601 nie wymaga system hamującego ani
awaryjnego hamulca.
Elementy dołączone do zestawu
Rysunek montażowy
Instrukcja montażu:

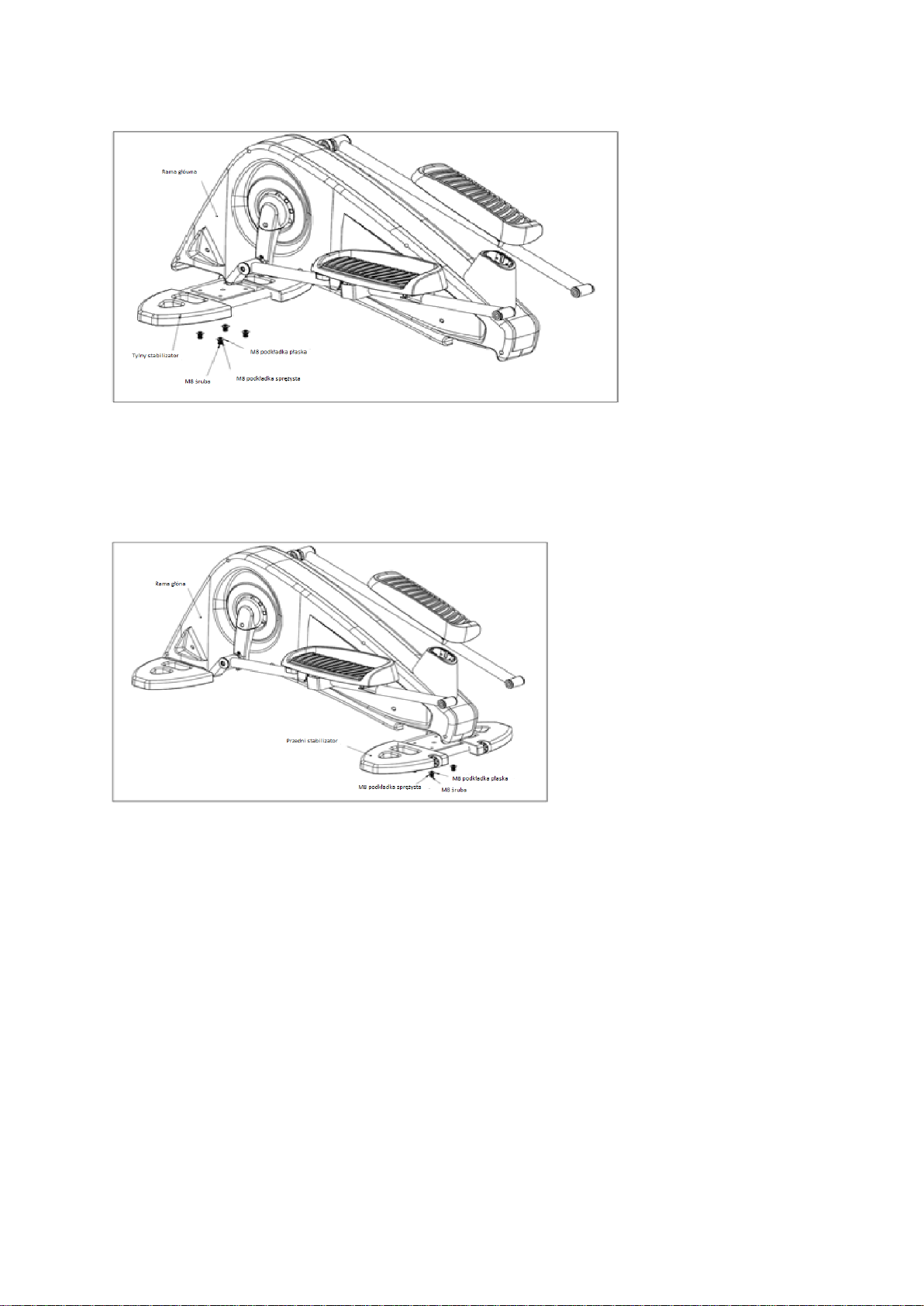

1. Montaż tylnego stabilizatora
1.1. Przykręć tylni stabilizator do ramy głównej upewniając się czy otwory na obu częściach są na tej samej
wysokości.
1.2. Użyj do tego celu zestawu śrub, podkładek sprężynujących oraz płaskich M8.
1.3 Dokręć śruby dołączonym do zestawu kluczem S5.
2. Montaż przedniego stabilizatora
2.1 Przykręć przedni stabilizator do ramy głównej upewniając się czy otwory na obu częściach są na tej samej
wysokości.
1.2. Użyj do tego celu zestawu śrub, podkładek sprężynujących oraz płaskich M8.
1.3 Dokręć śruby dołączonym do zestawu kluczem S5.
3. Montaż kolumny komputera
3.1. Przed instalacją, załóż osłonę kolumny komputera nakładając ją na kolumnę, tak jak jest to pokazane na
rysunku poniżej.
3.2. Połącz kabel z kolumny komputera z kablem z ramy głównej, tak jak jest to widoczne na rysunku nr 1.
3.3. Ustaw kolumnę komputera tak, aby otwory na ramie odpowiadały otworom na kolumnie.
3.4. Połącz części używając śrub i podkładek płaskich M9
3.5. Następnie dokręć całość używając klucza S5.
4. Montaż kolumn uchwytów do kolumny komputera
4.1. Zacznij od nasmarowania osi wsporników uchwytów, po obu stronach kolumny komputera.
4.2. Nałóż podkładka łukowa na oś na obu jej końcach.
4.3. Wsuń lewą i prawą kolumnę uchwytów na oś, upewniając się, że otwory na śruby znajdują się w tym samym
miejscu.
4.4. Użyj zestawu śrub, podkładek sprężynujących oraz płaskich M8 do połączenia wszystkich elementów.
4.5. Następnie dokręć całość używając klucza S5.
4.6. Teraz połącz lewy i prawy wspornik uchwytów z odpowiadającymi im rurkami pedałów.
4.7. Połącz oba elementy śrubą i dokręć kluczem S6.
5. Montaż uchwytu na bidon
5.1. Nałóż przednią osłonę z gniazdem na bidon na kolumnę komputera i zabezpiecz używając śruby
samogwintującej M4
5.2. Powtórz czynność z tylną częścią osłony.
6. Montaż górnych osłon kolumny uchwytu
Przyłóż przednie i tylne osłony kolumny uchwytu w odpowiednim miejscu i przykręć używając
śrub samogwintujących M4.
7. Montaż dolnej osłony
Przyłóż obie części dolnej osłony jak pokazano na rys i przykręć używając śrub samogwintujących M4
8. Montaż komputera
8.2. Upewnij się czy kable są poprawnie połączone zanim komputer zostanie ustawiony na kolumnie (zobacz
rysunek 1).
8.3. Usuń fabrycznie wkręcone śruby z tylnej części komputera i ustaw komputer na górze kolumny. Użyj śrub,
które wczesniej zostały wyjęte, i przykręć nimi komputer do kolumny.
Przenoszenie urządzenia
➞Usuń przeszkody i ostre przedmioty z otoczenia wokół urządzenia
➞Użyj obu rąk aby złapać za uchwyt orbitreka stojąc przed nim. Oprzyj stopę na dolnej części kolumny i
pociągnij do siebie tak aby urządzenie oparło się na rolkach transportowych (jednocześnie unosząc tył
urządzenia)
➞Teraz możesz bezpiecznie przetransportować urządzenie
INSTRUKCJA OBSŁUGI KOMPUTERA
Funkcje
1. Program: 27 programów
A: 6 Programów z funkcją trenera personalnego (Zobacz fig 1-6)
B: 1 Program manualny (zobacz fig 7)
C: 10 Zaprogramowanych Programów Profil P02-P11: (Zobacz fig 8~fig 17)
D: Watt（Zobacz fig 18)
