INSTALLATION INSTRUCTIONS

69-1864EFS

T87 Range Stops

APPLICATION

Use the 50010944-001 range stops with the T87K, N

thermostats to limit the minimum and maximum

temperature settings.

The 50010944-001 contains two range stop scales and

two #2-28 x 3/8 phillips pan head screws.

Fig. 1. Range stop and screws (Fahrenheit range).

Fig. 2. Range stop and screws (Celsius range).

INSTALLATION

1. Set the thermostat to a temperature setting in the

middle of the upper and lower range desired.

2. Remove the thermostat from its base (if already

attached).

3. On the back of the thermostat, align the range stop

with the holes on the back of the thermostat. See

Fig. 3.

Fig. 3. Aligning range stop with thermostat.

4. Using the temperature markings on the range stop,

insert supplied screws into the minimum and/or

maximum range stop holes and tighten. Refer to

Tables 1 and 2 for range stop temperatures. See

Figs. 4 and 5.

5. Mount the thermostat onto its base and set desired

temperature. See Fig. 5.

M13675

HIGH LIMIT

SETTING

LOW LIMIT

SETTING

SCREW (2)

RANGE STOP

M13676

HIGH LIMIT

SETTING

LOW LIMIT

SETTING

SCREW (2)

RANGE STOP

M13679

T87 RANGE STOPS

Automation and Control Solutions

Honeywell International Inc. Honeywell Limited-Honeywell Limitée

1985 Douglas Drive North 35 Dynamic Drive

Golden Valley, MN 55422 Scarborough, Ontario M1V 4Z9

customer.honeywell.com

® U.S. Registered Trademark

69-1864EFS M.S. Rev. 12-05

Fig. 4. Low range stop settings.

Fig. 5. High range stop settings.

56° LOW

LIMIT

SETTING

64°

46°

42°

60°

50°

M13677

12° LOW

LIMIT

SETTING

16.5°

8°

5°

15°

9°

10°

FAHRENHEIT SCALE

CELSIUS SCALE

76° HIGH LIMIT

SETTING

70°

80°

84°

88°

FAHRENHEIT SCALE

CELSIUS SCALE

M13678

23.5° HIGH LIMIT

SETTING

21° 19°

27°

29°

28°

Table 1. Low Limit Range Stop

°F °C

42 4

44 5

46 6.5

48 8

50 9

52 10

54 11

56 12

58 13

60 14.5

62 15.5

64 16.5

66 17.5

68 19

70 20

72 21

74 22.5

76 23.5

78 24.5

80 26

Table 2. High Limit Range Stop

°F °C

88 31

86 29.5

84 28

82 27.5

80 26

78 25

76 24

74 22.5

72 21.5

70 20

68 19

66 18

64 17

62 16

60 14.5

NOTICE D'INSTALLATION

Butées de Réglage du T87

APPLICATION

Utiliser les butées 50010944-001 pour limiter la

température minimale et maximale sur les thermostats

T87 K et N.

La trousse 50010944-001 contient deux échelles de

butée et deux vis no 2-28 x 3/8 à tête cylindrique large.

Fig. 1. Butée et vis (Échelle en degrés Fahrenheit).

Fig. 2. Butée et vis (Échelle en degrés Celsius).

INSTALLATION

1. Régler le point de consigne du thermostat à une

température au milieu de la température maximale

et de la température minimale désirées.

2. Retirer le thermostat de sa base (s'il y a lieu).

3. Au dos du thermostat, aligner la butée avec les

trous. Voir la Fig. 3.

Fig. 3. Alignement de la butée avec le thermostat.

4. En utilisant comme guide les repères de tempéra-

ture sur la butée, insérer les vis fournies dans les

trous des butées de température minimale et maxi-

male. Serrer les vis. Consulter les Tables 1 et 2

pour le réglage des butées. Voir les Fig. 4 et 5.

5. Remettre le thermostat sur sa base et régler le

point de consigne à la température désirée. Voir la

Fig. 5.

MF13675

POINT DE

CONSIGNE MAXIMUM

POINT DE

CONSIGNE

MINIMUM

VIS (2)

BUTÉE

MF13676

POINT DE

CONSIGNE MAXIMUM

POINT DE

CONSIGNE

MINIMUM

VIS (2)

BUTÉE

M13679

BUTÉES DE RÉGLAGE DU T87

Automatización y control desenlace

Honeywell International Inc. Honeywell Limited-Honeywell Limitée

1985 Douglas Drive North 35, Dynamic Drive

Golden Valley, MN 55422 Scarborough (Ontario) M1V 4Z9

customer.honeywell.com

® Marque de commerce déposée aux É.-U.

69-1864EFS M.S. Rév. 12-05

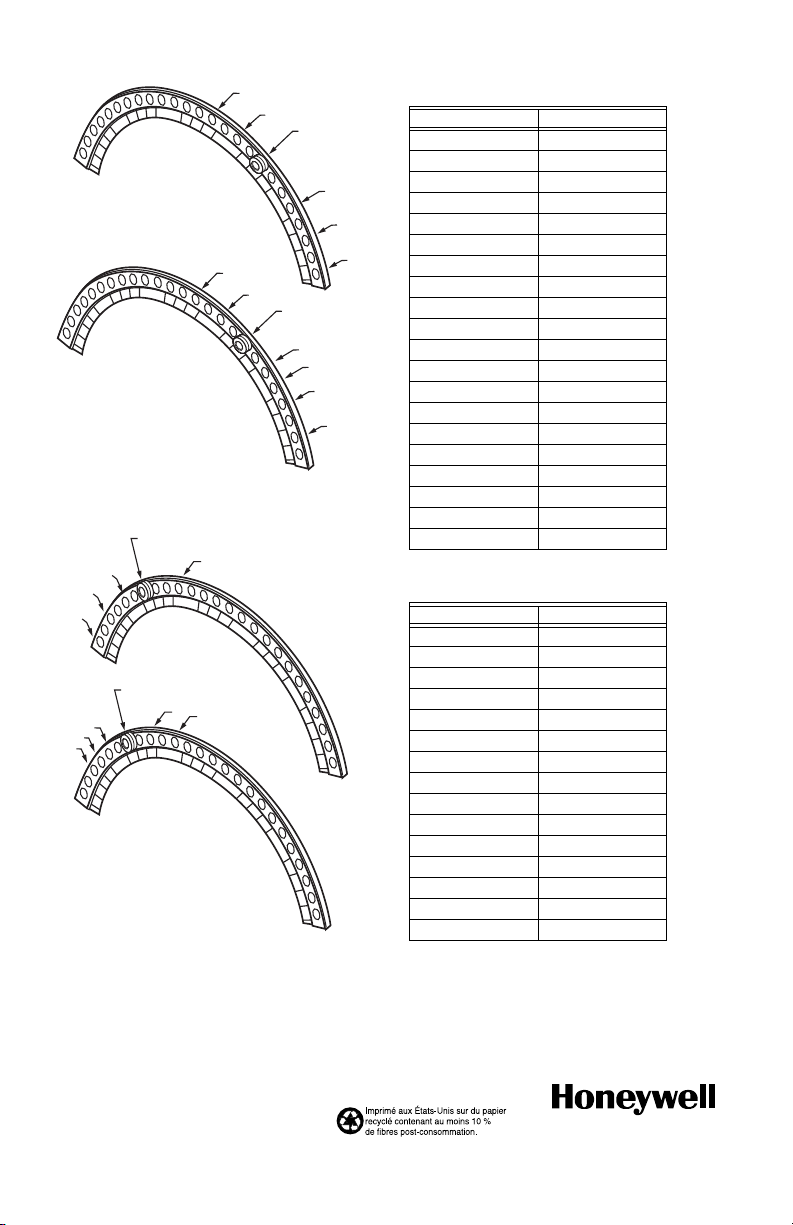

Fig. 4. Réglages de la butée de température minimale.

Fig. 5. Réglages de la butée de température maximale.

56° POINT DE

CONSIGNE

MINIMUM

64°

46°

42°

60°

50°

MF13677

12° POINT DE

CONSIGNE

MINIMUM

16.5°

8°

5°

15°

9°

10°

ÉCHELLE EN DEGRÉS FAHRENHEIT

ÉCHELLE EN DEGRÉS CELSIUS

76° POINT DE

CONSIGNE MAXIMUM

70°

80°

84°

88°

ÉCHELLE EN

DEGRÉS FAHRENHEIT

ÉCHELLE EN DEGRÉS CELSIUS

MF13678

23.5° POINT DE

CONSIGNE MAXIMUM

21° 19°

27°

29°

28°

Table 1. Butée de température minimale

°C °F

442

544

6.5 46

848

950

10 52

11 54

12 56

13 58

14.5 60

15.5 62

16.5 64

17.5 66

19 68

20 70

21 72

22.5 74

23.5 76

24.5 78

26 80

Table 2. Butée du température maximale

°C °F

31 88

29.5 86

28 84

27.5 82

26 80

25 78

24 76

22.5 74

21.5 72

20 70

19 68

18 66

17 64

16 62

14.5 60

INSTRUCCIONES DE INSTALACIÓN

Limitadores de Rango T87

APLICACIONES

Use los limitadores de rango 50010944-001 con los

termostatos T87K, N para limitar las configuraciones

mínimas y máximas de temperatura.

El limitador de rango 50010944-001 contiene 2 escalas

de limitación de rango y 2 tornillos en cruz con cabeza

ovalada N.º 2-28, de 3/8”.

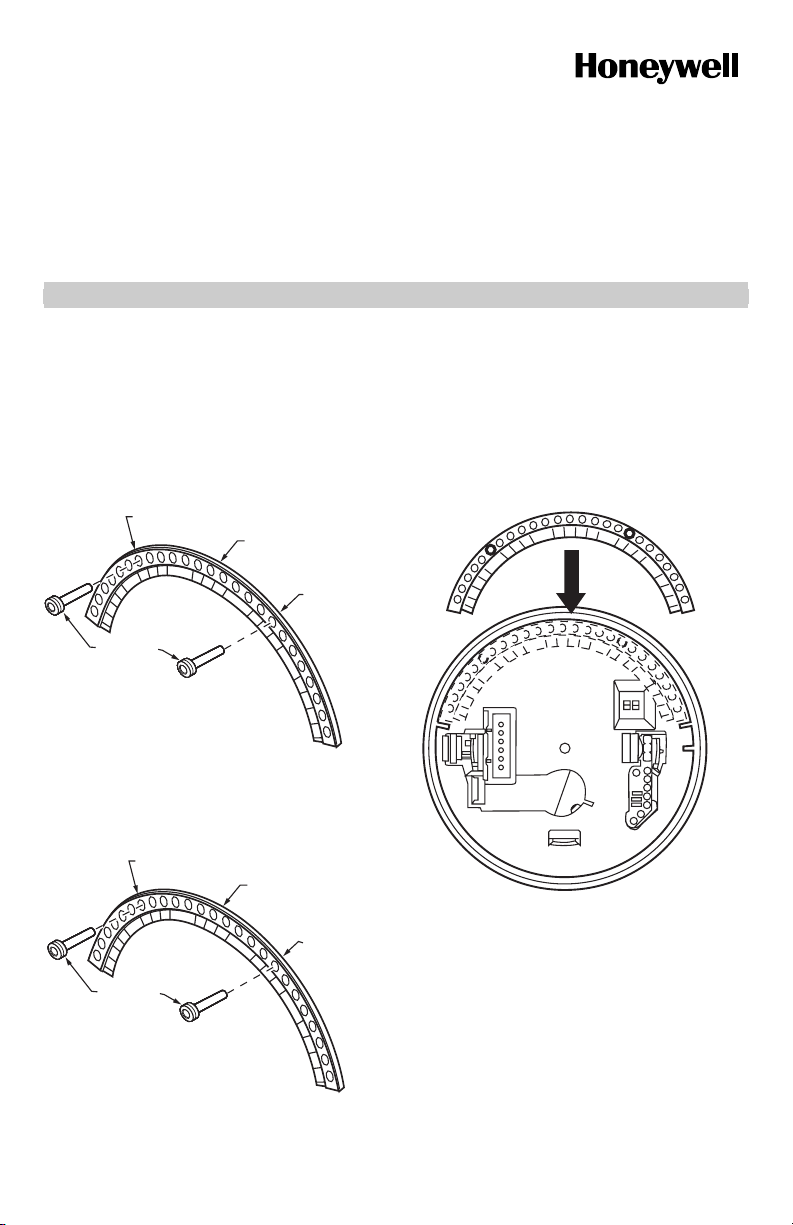

Fig. 1. Limitador de rango y tornillos (escala

Fahrenheit).

Fig. 2. Limitador de rango y tornillos (escala Celsius).

INSTALACION

1. Coloque el termostato en una configuración de

temperatura que esté entre el rango superior y el

inferior que desee, exactamente en medio.

2. Extraiga el termostato de su base (si ya está

colocado).

3. En la parte trasera del termostato, alinee el limita-

dor de rango con los agujeros de la parte trasera

del termostato. Vea la Fig. 3.

Fig. 3. Alineación del limitador de rango con el

termostato.

4. Utilizando las marcas de temperatura del limitador

de rango, inserte los tornillos que se proporcionan

en los agujeros de mínimo/máximo del limitador de

rango y ajústelos. Vea las Tablas 1 y 2 para cono-

cer las temperaturas del limitador de rango. Vea

las Fig. 4 y 5.

5. Monte el termostato en su base y fije la temper-

atura que desee. Vea la Fig. 5.

MS13675

CONFIGURACION DE

LIMITE ALTO

CONFIGURACION

DE LIMITE BAJO

TORNILLO (2)

LIMITADOR

DE RANGO

MS13676

CONFIGURACION

DE LIMITE BAJO

LIMITADOR

DE RANGO

CONFIGURACION DE

LIMITE ALTO

TORNILLO (2)

M13679

LIMITADORES DE RANGO T87

Automatización y control desenlace

Honeywell International Inc. Honeywell Limited-Honeywell Limitée

1985 Douglas Drive North 35, Dynamic Drive

Golden Valley, MN 55422 Scarborough, Ontario M1V 4Z9

customer.honeywell.com

® Marca Registrada en los E.U.A

69-1864EFS M.S. Rev. 12-05

Fig. 4. Configuraciones de límite de rango bajo.

Fig. 5. Configuraciones de límite de rango alto.

56°

64°

46°

42°

60°

50°

MS13677

12°

CONFIGURACION

DE LIMITE BAJO

CONFIGURACION

DE LIMITE BAJO

16.5°

8°

5°

15°

9°

10°

ESCALA FAHRENHEIT

ESCALA CELSIUS

76° CONFIGURACION DE

LIMITE ALTO

70°

80°

84°

88°

ESCALA FAHRENHEIT

ESCALA CELSIUS

MS13678

23.5° CONFIGURACION DE

LIMITE ALTO

21° 19°

27°

29°

28°

Tabla 1. Limitador de Rango Bajo

°F °C

42 4

44 5

46 6.5

48 8

50 9

52 10

54 11

56 12

58 13

60 14.5

62 15.5

64 16.5

66 17.5

68 19

70 20

72 21

74 22.5

76 23.5

78 24.5

80 26

Tabla 2. Limitador de Rango Alto

°F °C

88 31

86 29.5

84 28

82 27.5

80 26

78 25

76 24

74 22.5

72 21.5

70 20

68 19

66 18

64 17

62 16

60 14.5
