ICP DAS USA SP-S2-DS Bedienungsanleitung

P1

SP-S2-DS Quick Start

v1.0, April 2023

Packing List

In addition to this guide, the package includes the following items:

SP-S2-DS

M12A-2P-IP67

Technical Support

[email protected]

www.icpdas.com

Resources

How to search for drivers, manuals and

spec information on ICP DAS website.

For Mobile Web

For Desktop Web

Model Name

Model Name

P2

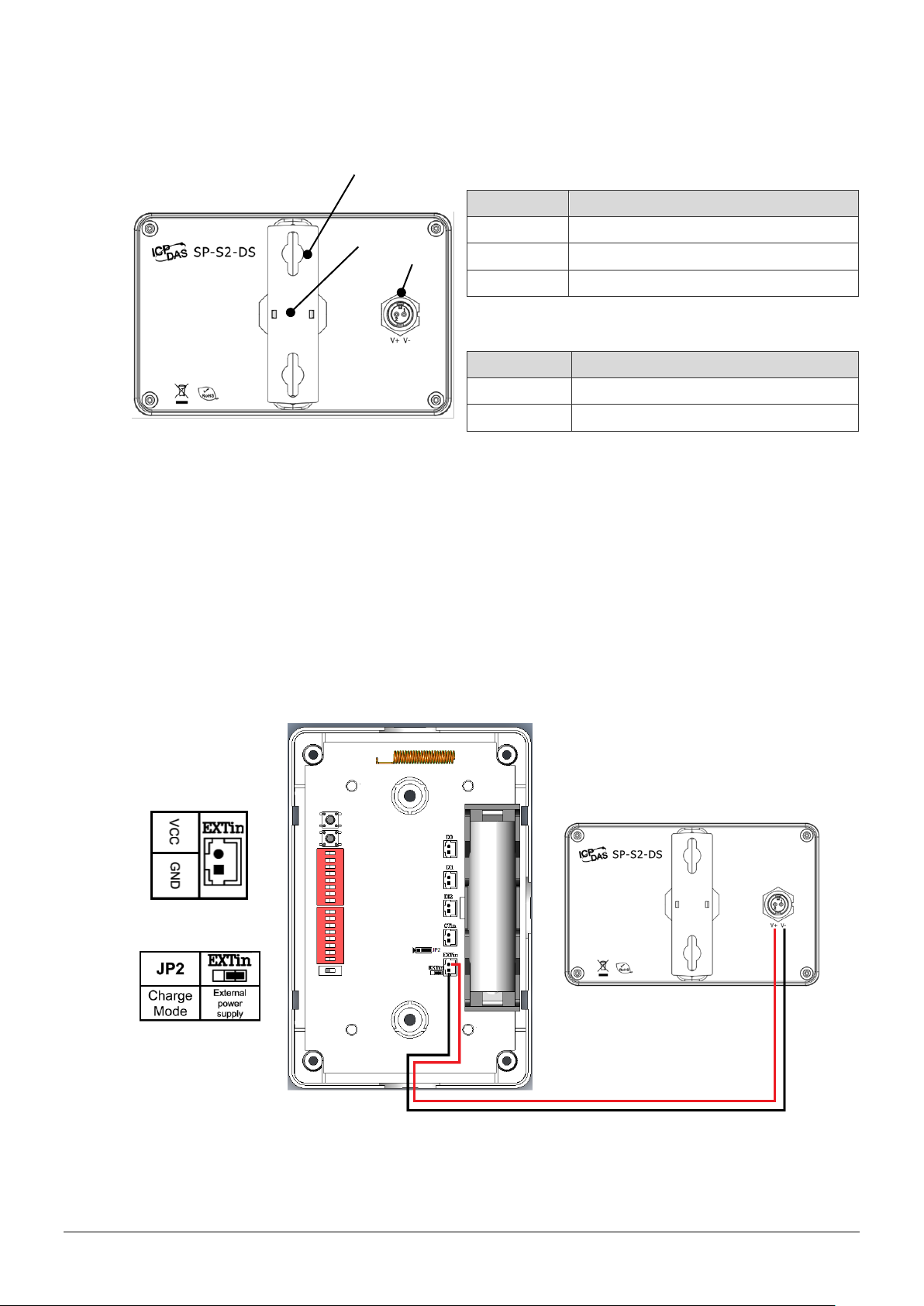

1 Appearance & Pin Assignment

Number

Instructions

1

Wall mount

2

Magnetic mount

3

Power connector

CONN.

Pin Assignment

1

V-

2

V+

2 Connecting the SP-S2-DS and iSOS-109

Adjust the charging mode(JP2) of iOS-109 to "External power supply

mode".

○

1

○

2

○

3

Connect the V+ pin of SP-S2-DS to VCC terminal on EXTin connector of

iSOS-109, and connect the V- pin to the GND terminal.

P3

3 Installing a waterproof connector on SP-S2-DS

Step 1: Feed the end of the two core power cable through the Sealing nut, Seal, Clamp Ring,

Gasket and Lock Nut.

Step 2: Insert two conductors into the holes on the Cord Connector. See the table below for the

correct pin-out connections.

Step 3: Insert the Gasket into the Clamping Ring.

P4

Step 4: Wrap the Clamp Ring around the Cord Connector.

Step 5: Insert the Seal into the Clamp Ring.

Step 6: Push the Sealing Nut forward and Hand-tighten it to seal the assembly.

Step 7: Wrap the O-Ring around the Cord Connector.
