I-7083 3-axis, 32-bit Encoder Counter DAQ Module - QuickStart (Oct/2019)

ICP DAS USA, Inc. | www.icpdas-usa.com | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717

1

I-7083

3-axis, 32-bit Encoder Counter Data

Acquisition Module

Quick Start Guide

Product Website:

https://www.icpdas-usa.com/i_7083

http://www.icpdas-usa.com/dcon_utility_pro.html

1. Introduction

The I-7083 and I-7083B are 3-axis high speed encoder modules. Each axis on the module can be

independently confi gured as one of Quadrant, Pulse/Dir or CW/CCW input mode with a

maximum input rate of 1 MHz. The high-end specifications of the I-7083/I-7083B and complete

software support make it ideal for a wide range of applications in position measurement of

motion systems working in industrial and laboratory environments. The I-7083B is an improved

version of I-7083 with virtual battery backup function for counter value.

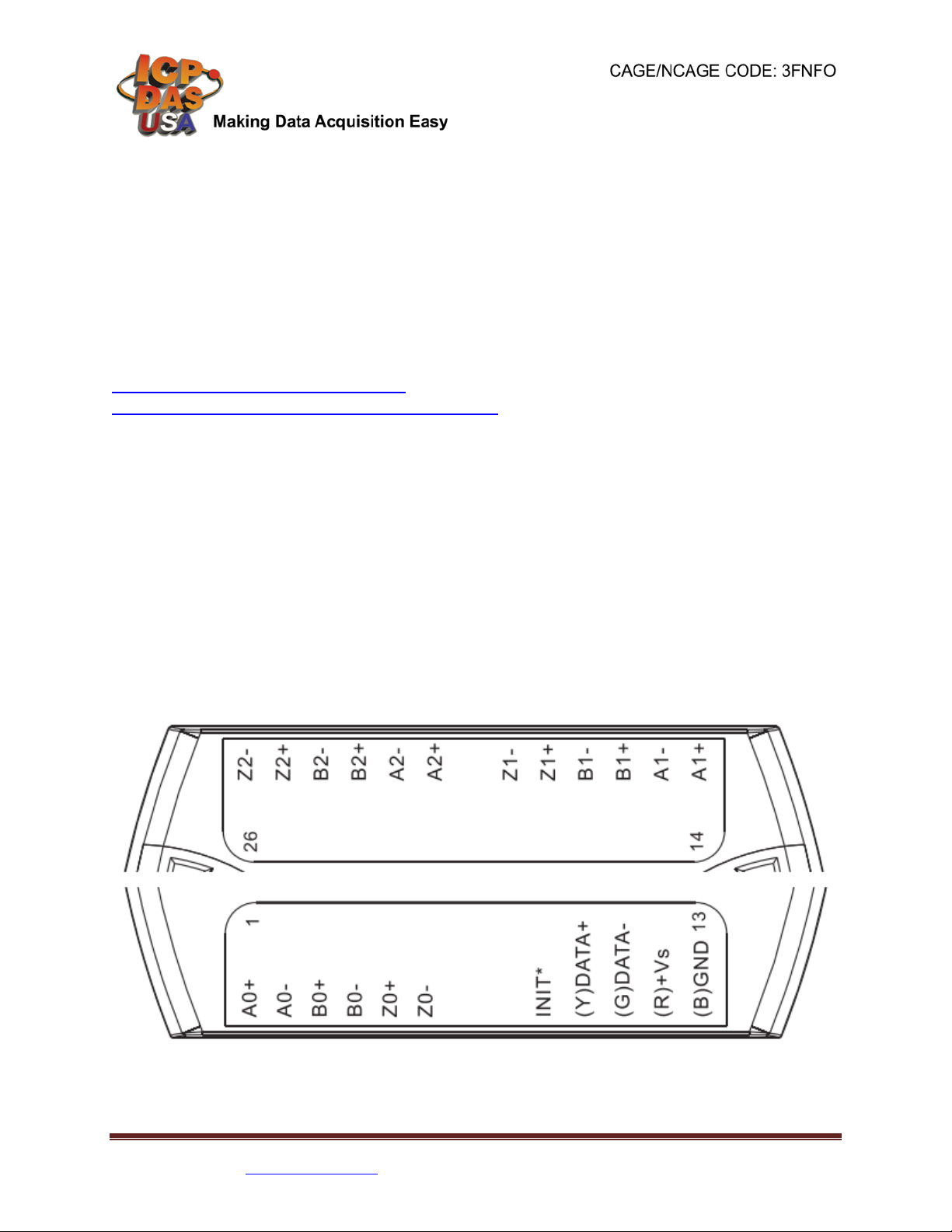

2. Terminal Assignment

I-7083 3-axis, 32-bit Encoder Counter DAQ Module - QuickStart (Oct/2019)

ICP DAS USA, Inc. | www.icpdas-usa.com | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717

2

3. Block/ Wiring Diagram

4. Default Settings

Default settings for the I-7083 module is as follows:

- address=01

- baud rate=9600

- checksum disable

- data=1 start+8 data+1 stop(no parity)

- type=53

- Mode= 5 for 7083, L=0, XOR=1, CwCcw mode

D for 7083B, L=1, XOR=1, CwCcw mode

I-7083 3-axis, 32-bit Encoder Counter DAQ Module - QuickStart (Oct/2019)

ICP DAS USA, Inc. | www.icpdas-usa.com | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717

3

5. Configuration

To install the module, follow the steps below:

1. Connect the analog output.

2. Connect the module to the RS-485 network using the DATA+ and DATA- terminals. If

the host is only equipped with an RS-232 interface, then an RS-232 to RS-485

converter will be required.

3. Connect the module to the power supply using the +Vs and GND terminals. Note that

the voltage supplied should be in the range of +10 to +30V DC.

4. Open DCON utility pro

click on COM port(first icon).

It can select multi-options such as Baud Rate, Protocol, Checksum, and Format to

search module. The default settings for the module can be found in Section 3. Click OK

after selecting the COM port setting.

I-7083 3-axis, 32-bit Encoder Counter DAQ Module - QuickStart (Oct/2019)

ICP DAS USA, Inc. | www.icpdas-usa.com | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717

4

5. DCON utility pro will search for the selected COM port according the setting

previously set. DCON Utility Pro supports DCON and Modbus protocol for all ICPDAS

and the others modules.

6. Configuration I/O module setting on PC

I-7083 3-axis, 32-bit Encoder Counter DAQ Module - QuickStart (Oct/2019)

ICP DAS USA, Inc. | www.icpdas-usa.com | 1-310-517-9888 | 24309 Narbonne Ave. Suite 200. Lomita, CA 90717

5

7. For I-7000 modules, DCON utility pro terminal can send command to the module.

See user manual Sections 2 for details command.

Configure the module: sending the %AANNTTCCFF command. See user manual

Section 2 for details.

Read data from the input channels: send either the #AA or #AAN command to the

module.

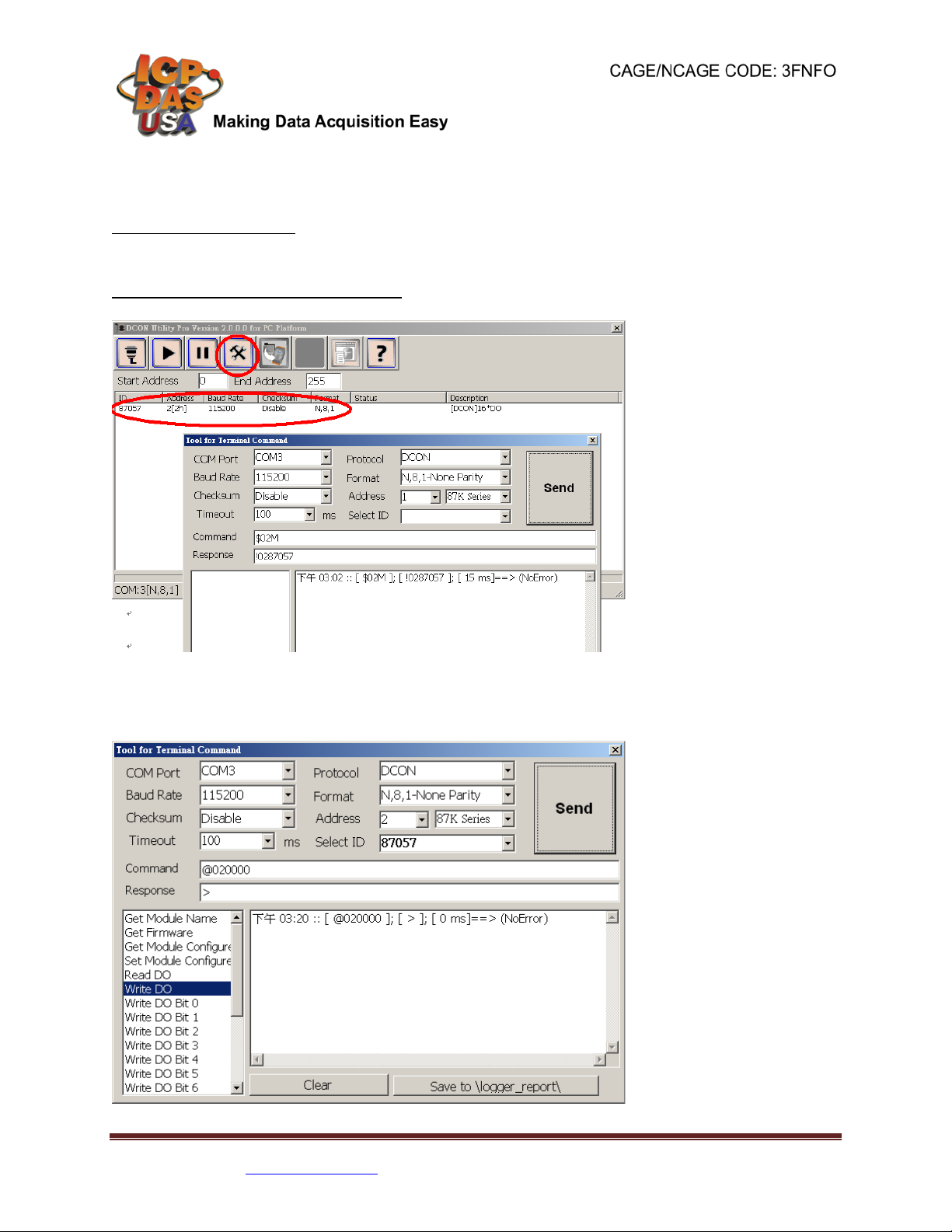

8. If user doesn’t know command, user can select Address and ID, it will show some

refer commands as below. User can select necessary command to test or debug

modules.
