IFM Electronic Efector 200 OT Bedienungsanleitung

Montageanleitung

Installation Instructions

Notice de Montage

Reflexlichttaster OT

Diffuse-reflection

sensor OT

Système réflexion

directe OT

701068/02 03/99

Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfaßt berührungslos Gegenstände und

Materialien und meldet sie durch ein Schaltsignal.

Standard-Tastweite ("range") max. 200 mm; Empfindlichkeit einstell-

bar. (Werte bezogen auf weißes Papier 200 mm x 200 mm).

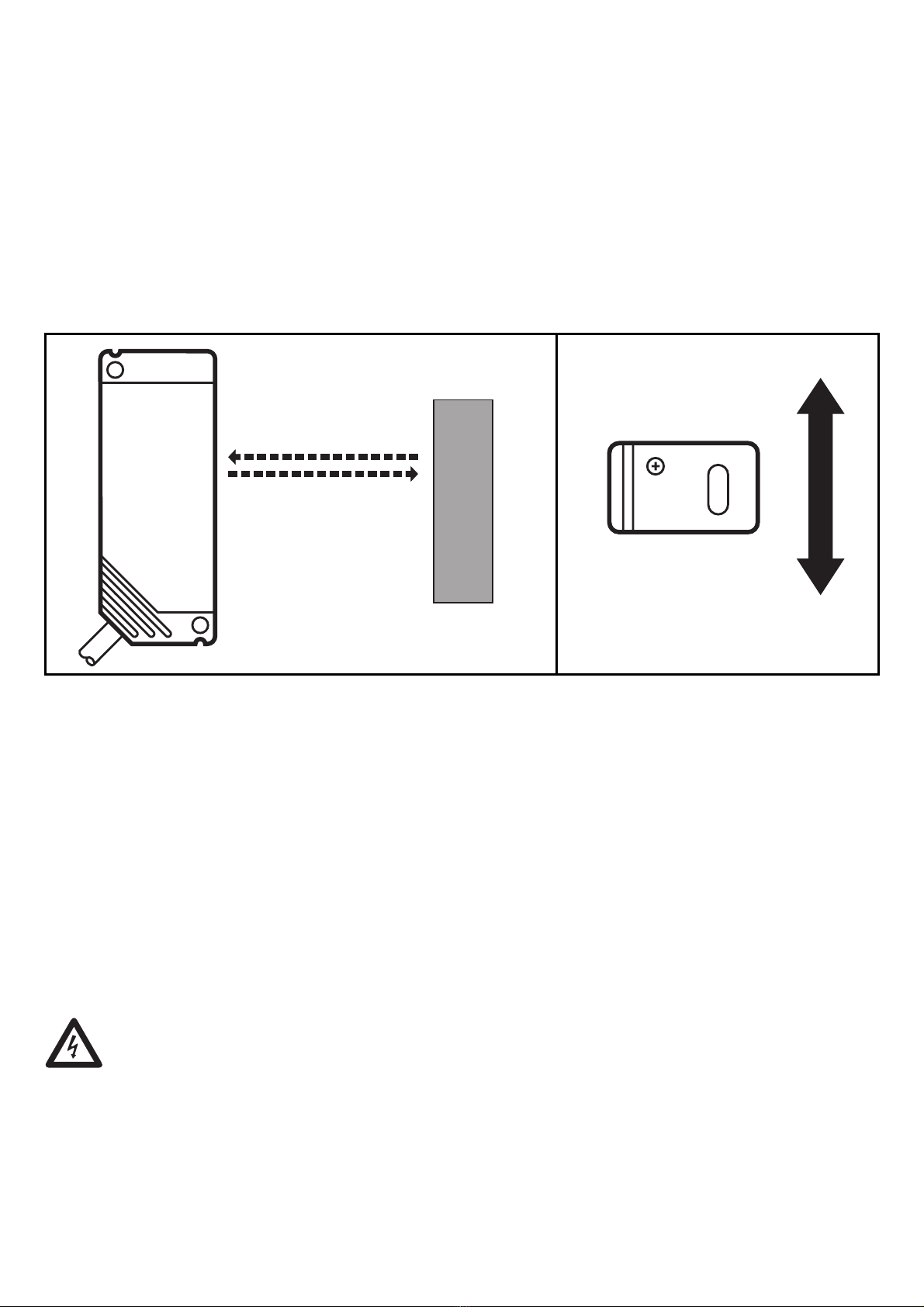

Montage

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und

montieren Sie ihn mit Hilfe einer Montagehalterung.

Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen.

Bei anderen Bewegungsrichtungen sollte vorher getestet werden, ob

sichere Funktion gewährleistet ist.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

nach den Angaben auf dem Typenschild an.

Adernfarben: BN = braun, BU = blau, BK = schwarz.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert:

• Die grüne LED leuchtet, wenn Versorgungsspannung anliegt.

• Die gelbe LED leuchtet bei durchgeschaltetem Ausgang.

Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die

die Kunststofflinsen beschädigen könnten.

Einstellpotentiometer

Empfindlichkeit

LED

Functions and features

The diffuse-reflection sensor detects objects and materials without

contact and indicates their presence by a switched signal.

Standard range: max. 200mm; sensitivity adjustable. (Values referred

to white paper 200mm x 200mm).

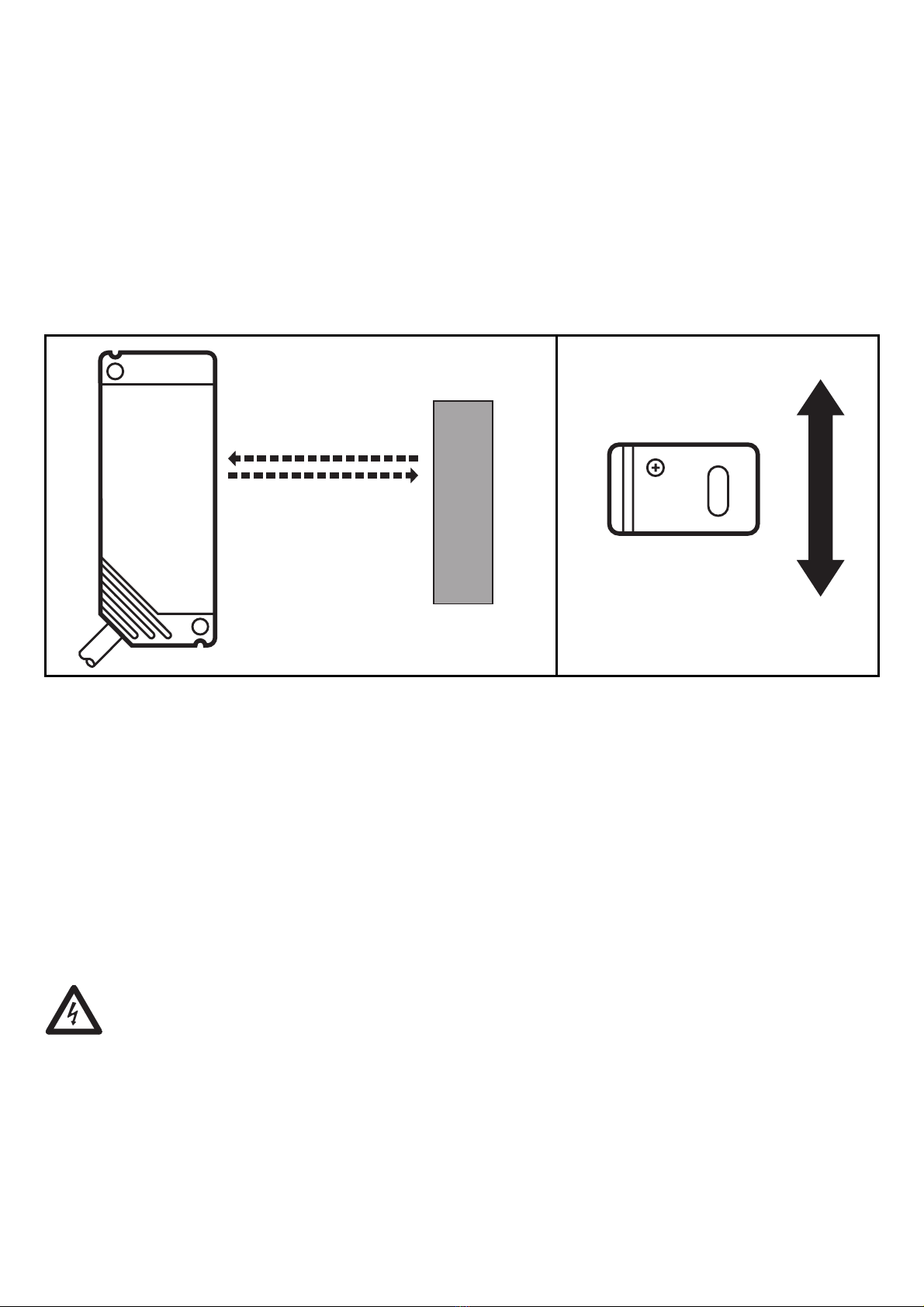

Installation

Align the photocell and fasten it to a mounting device.

The objects to be detected are to move tranversally to the lens of the

unit. In case of other directions of movement it should be tested befo-

re whether safe functioning is guaranteed.

Electrical connection

Disconnect power before connecting the sensor.

Connection strictly to the indications on the type label;<R>core

colours: BN = brown, BU = blue, BK = black.

Operation

Check the safe functioning of the through-beam sensor.

• The green LED is lit when the supply voltage is applied.

• The yellow LED is lit when the output is switched.

Maintenance: Keep the lens of the sensor free from soiling.

For cleaning do not use any solvents or cleaning agents which could

damage the plastic lenses.

setting potentiometer

sensitivity

LED

Fonctionnement et caractéristiques

Le système réflexion directe détecte des objets et matières sans contact

et indique leur présence par un signal de commutation.

Portée standard max. 200 mm; sensibilité réglable. (Valeurs sur du

papier blanc 200 mm x 200 mm).

Montage

Orienter le système réflexion directe en direction de l'objet à détecter

et le fixer avec une équerre de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à

la lentille de la cellule. En cas d'autres directions de mouvement on

devrait préalablement vérifier le bon fonctionnement.

Raccordement électrique

Mettre l’installation hors tension avant le raccordement de la

cellule optoélectronique.

Raccordement strictement selon les indications de l’étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir.

Fonctionnement

Vérifier le bon fonctionnement de la cellule.

• La LED verte est allumée lorsque la tension d’alimentation est

appliquée.

• La LED jaune est allumée lorsque la sortie est commutée.

Entretien: Les lentilles de la cellule doivent être dégagées de tout

encrassement. Pour le nettoyage ne pas utiliser de solvants ou de pro-

duits qui pourraient abîmer les lentilles en plastique.

potentiomètre de réglage

sensibilitié

LED
