IFM Electronic Efector 500 PN3 Bedienungsanleitung

Bedienungsanleitung

Operating instructions

Notice utilisateurs

Combi-Drucksensor

Combined pressure

sensor

Capteur de pression

combiné

PN3/PE3

Sachnr. 701589/01 07/01

DEUTSCHENGLISHFRANÇAIS

DEUTSCH

Inhalt

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . Seite 5

Bedien- und Anzeigeelemente . . . . . . . . . . . . . . Seite 5

1. Bestimmungsgemäße Verwendung . . . . . . . . . . Seite 6

2. Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

3. Einstellbare Parameter . . . . . . . . . . . . . . . . . . . . Seite 9

4. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 10

5. Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . Seite 10

6. Programmieren . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

7. Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . Seite 12

8. Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . .Seite 12

9. Technische Daten . . . . . . . . . . . . . . . . . . . . . . Seite 13

ENGLISH

Contents

Safety instructions . . . . . . . . . . . . . . . . . . . . . page 14

Controls and visual indication . . . . . . . . . . . . . page 14

1. Function and features . . . . . . . . . . . . . . . . . . . page 15

2. Operating modes . . . . . . . . . . . . . . . . . . . . . . page 17

3. Adjustable parameters . . . . . . . . . . . . . . . . . . page 18

4. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . page 19

5. Electrical connection . . . . . . . . . . . . . . . . . . . . page 19

6. Programming . . . . . . . . . . . . . . . . . . . . . . . . . page 20

7. Installation and set-up / operation . . . . . . . . . . page 21

8. Scale drawing . . . . . . . . . . . . . . . . . . . . . . . . .page 21

9. Technical data . . . . . . . . . . . . . . . . . . . . . . . . page 22

FRANÇAIS

Contenu

Remarque sur la sécurité . . . . . . . . . . . . . . . . . page 24

Eléments de service et d’indication . . . . . . . . . page 24

1. Fonctionnement et caractéristiques . . . . . . . . . page 25

2. Modes de fonctionnement . . . . . . . . . . . . . . . page 27

3. Paramètres réglables . . . . . . . . . . . . . . . . . . . . page 28

4. Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 29

5. Raccordement électrique . . . . . . . . . . . . . . . . . page 29

6. Programmation . . . . . . . . . . . . . . . . . . . . . . . page 30

7. Mise en service / Fonctionnement . . . . . . . . . . page 31

8. Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . .page 31

9. Données techniques . . . . . . . . . . . . . . . . . . . . page 32

PN3/PE3 Sachnr. 701589/01 3

RUN

= Mode/Enter

= Set

RUN

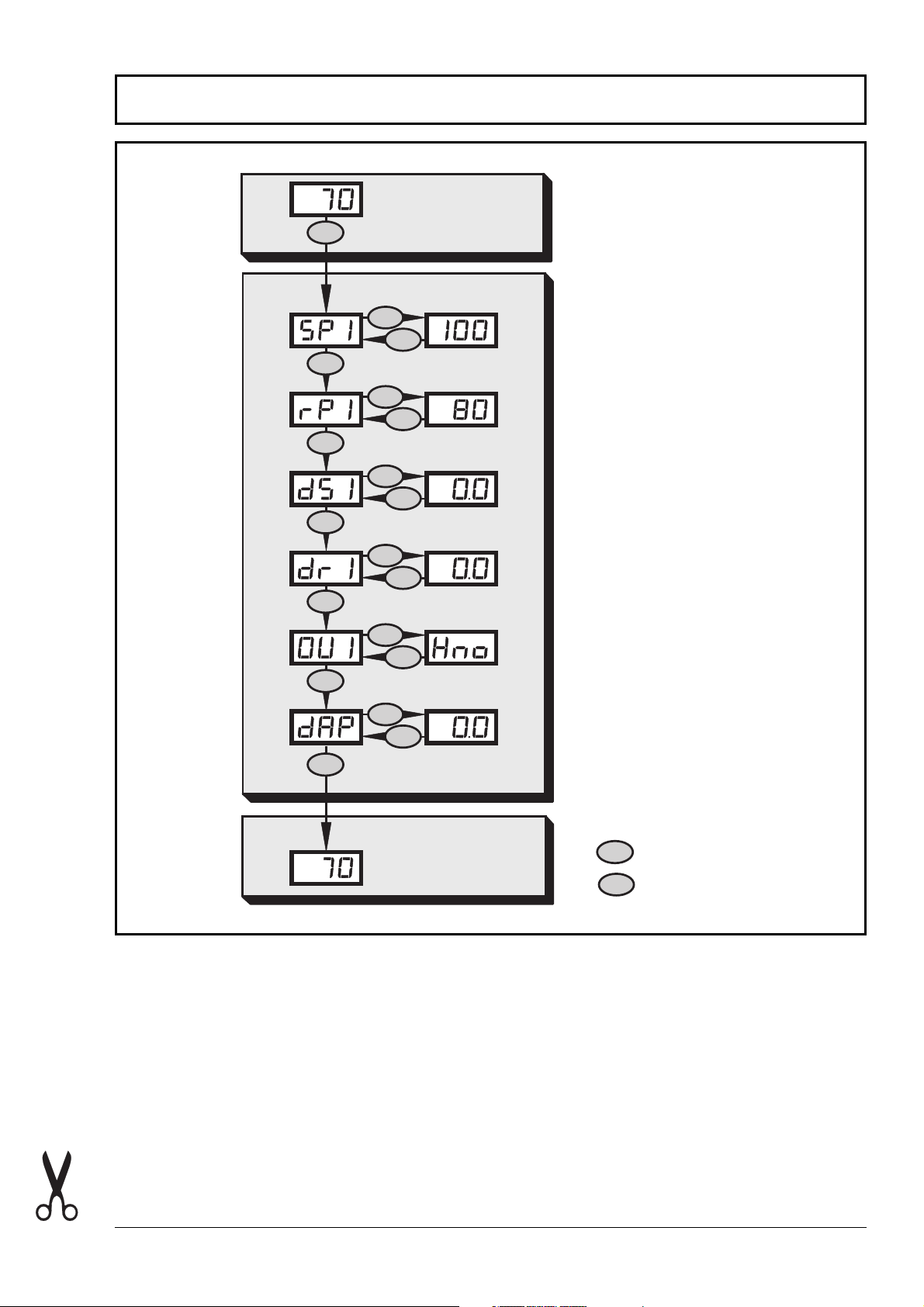

Menü-Übersicht / Menu structure / Structure du menu

*Wert verringern: Lassen Sie die Anzeige bis zum maximalen Einstellwert

laufen. Danach beginnt der Durchlauf wieder beim minimalen

Einstellwert.

*Decrease the value: Let the display of the parameter value move to the

maximum setting value. Then the cycle starts again at the minimum set-

ting value.

*Réduire la valeur du paramètre: Laisser l'affichage de la valeur du

paramètre aller jusqu'àla valeur de réglage maximum. Ensuite le cycle

recommence àla valeur de réglage minimum.

Programmieren / Programming / Programmation

PN3/PE3Sachnr. 701589/01

Mode/Enter Set

1 x

2 x ...

> 5s

1 x

Parameter aufrufen

Select parameters

Sélectionner les paramètres

Werte einstellen*

Set Values*

Régler la valeurs*

Werte bestätigen

Acknowledgement of values

Confirmer la valeur

DEUTSCH

Bedien- und Anzeigeelemente

7-Segment-

Anzeige Anzeige des Systemdrucks,

Anzeige der Parameter und Parameterwerte

LED rot Anzeige des Schaltzustands; leuchtet,

wenn der Ausgang durchgeschaltet ist

Taste

Mode / Enter Anwahl der Parameter und Bestätigen der

Parameterwerte

Taste

Set

Einstellen der Parameterwerte

(kontinuierlich durch Dauerdruck;

schrittweise durch Einzeldruck)

[bar]

Mode/Enter Set

Sicherheitshinweise

Lesen Sie vor der Inbetriebnahme des Gerätes die

Produktbeschreibung. Vergewissern Sie sich, daßsich das

Produkt uneingeschränkt für die betreffende Applikationen

eignet.

Die Mißachtung von Anwendungshinweisen oder technischen

Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der

Produktwerkstoffe (s. Technische Daten) mit den zu messen-

den Druckmedien.

Bei gasförmigen Druckmedien ist der Einsatzbereich generell

auf max. 25bar begrenzt.

1. Bestimmungsgemäße Verwendung

•Der Drucksensor erfaßt den Systemdruck,

•zeigt ihn durch ein Display an (Anzeigebereich 1% ... 105% des

Meßbereichsendwerts)

•und erzeugt 2 Ausgangssignale entsprechend der eingestellten

Ausgangskonfiguration.

Einsatzbereich

Druckart: Relativdruck

Vermeiden Sie statische und dynamische Überdrücke, die den

angegebenen Überlastdruck überschreiten.

Bei gasförmigen Druckmedien ist der Einsatzbereich generell auf

max. 25bar begrenzt.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das

Gerät zerstört werden (Verletzungsgefahr)!

Anzeige des aktuellen Systemdrucks ab 1% des

Meßbereichsendwerts. Anzeige “0”bedeutet nicht, daßdie

Anlage druckfrei ist!

Berstdruck

Zulässiger

Überlastdruck

Meßbereich

Bestell-

nummer

PN3xx0/PE3xx0 0 ... 400 bar 600 bar 1000 bar

PN3xx1/PE3xx1 0 ... 250 bar 400 bar 850 bar

PN3xx2/PE3xx2 0 ... 100 bar 300 bar 650 bar

PN3xx3/PE3xx3 0 ... 25 bar 100 bar 350 bar

PN3xx4/PE3xx4 0 ... 10 bar 50 bar 150 bar

PN3xx6/PE3xx6 0 ... 2,5 bar 20 bar 50 bar

PN3xx7/PE3xx7 0 ... 1 bar 10 bar 30 bar

PN3x29/PE3x29 -1 ... 0 bar 10 bar 30 bar

Ausgang 1

Hysteresefunktion / Schließer (Hno)

Hysteresefunktion / Öffner (Hnc)

Fensterfunktion / Schließer (Fno)

Fensterfunktion / Öffner (Fnc)

Ausgang 2

Analog 4 ... 20 mA

Hysteresefunktion:

Die Hysterese hält den

Schaltzustand des Ausgangs sta-

bil, wenn der Systemdruck um

den Sollwert schwankt.

Bei steigendem Systemdruck

schaltet der Ausgang bei

Erreichen des Schaltpunkts (SP1);

fällt der Systemdruck wieder ab,

schaltet der Ausgang erst dann

zurück, wenn der Rückschalt-

punkt (rP1) erreicht ist.

Die Hysterese ist einstellbar: Zuerst wird der Schaltpunkt festgelegt,

dann im gewünschten Abstand der Rückschaltpunkt.

Fensterfunktion:

Die Fensterfunktion erlaubt die

Überwachung eines definierten

Gutbereichs.

Bewegt sich der Systemdruck

zwischen Schaltpunkt (SP1) und

und Rückschaltpunkt (rP1), ist

der Ausgang durchgeschaltet

(Fensterfunktion / Schließer) bzw.

geöffnet (Fensterfunktion/ Öffner).

Die Breite des Fensters ist ein-

stellbar durch den Abstand von

SP1 zu rP1. SP1 = oberer Wert, rP1 = unterer Wert.

DEUTSCH

Hno

Hysterese

Hnc

Fno

Gutbereich

Fnc

2. Betriebsarten

Run-Modus:

(Normaler Arbeitsbetrieb)

Nach dem Einschalten der Versorgungsspannung befindet sich das

Gerät im Run-Modus. Es führt seine Überwachungsfunktion aus,

schaltet den Transistorausgang entsprechend der eingestellten

Parameter und wandelt den aktuellen Systemdruck in ein analoges

Ausgangssignal um.

Das Display zeigt den aktuellen Systemdruck an, die rote LED signali-

siert den Schaltzustand des Ausgangs.

Display-Modus:

(Anzeige der Parameter und der eingestellten Parameterwerte)

Das Gerät geht durch kurzen Druck auf die Taste “Mode/Enter”in den

Display-Modus. Intern verbleibt es im Arbeitsbetrieb. Unabhängig

davon können die eingestellten Parameterwerte abgelesen werden:

•Kurzer Druck auf die Taste “Mode/Enter”blättert durch die

Parameter.

•Kurzer Druck auf die Taste “Set”zeigt für ca. 5s den zugehörigen

Parameterwert; danach geht das Gerät zurück in den Run-Modus.

Programmier-Modus:

(Einstellen der Parameterwerte)

Das Gerät geht in den Programmiermodus, wenn nach Anwahl eines

Parameters (Display-Modus) die Taste “Set”gedrückt wird, bis sich die

Anzeige des Parameterwerts ändert. Das Gerät verbleibt auch hier

intern im Arbeitsbetrieb. Es führt seine Überwachungsfunktionen mit

den bestehenden Parametern weiter aus, bis die Veränderung abge-

schlossen ist.

Sie können den Parameterwert mit der Taste “Set”ändern und mit

der Taste “Mode/Enter”bestätigen. Das Gerät geht in den Run-Modus

zurück, wenn danach 5s lang keine Taste mehr gedrückt wird.

3. Einstellbare Parameter

(Menüstruktur: siehe Seite 3)

DEUTSCH

Schaltpunkt: Oberer Grenzwert, bei dem der Ausgang seinen

Schaltzustand ändert.

•Einstellbereich: 1 ... 100% des Meßbereichsendwerts

•in Schritten von 0,5% des Meßbereichsendwerts

•Anzeige in bar

Verzögerungszeit für den Schaltausgang

dS1 = Einschaltverzögerung; dr1 = Ausschaltverzögerung

Der Ausgang ändert seinen Schaltzustand nicht sofort bei

Eintritt des Schaltereignisses, sondern erst nach Ablauf der

Verzögerungszeit. Besteht das Schaltereignis nach Ablauf der

Verzögerungszeit nicht mehr, ändert sich der Schaltzustand des

Ausgangs nicht.

•Einstellbereich: 0 - 0,2 - 0,4 ... 9,8 - 10 - 11 - ... - 49 - 50s

•in Schritten von 0,2 bzw 1s

•Anzeige in Sekunden

Schaltfunktion des Transistorausgangs

Es sind 4 Einstellungen wählbar:

Hno = Hysteresefunktion / normally open (Schließer)

Hnc = Hysteresefunktion / normally closed (Öffner)

Fno = Fensterfunktion / normally open (Schließer)

Fnc = Fensterfunktion / normally closed (Öffner)

Rückschaltpunkt: Unterer Grenzwert, bei dem der Ausgang

seinen Schaltzustand ändert.

•Einstellbereich: 0,5 ... 99,5% des Meßbereichsendwerts.

•in Schritten von 0,5% des Meßbereichsendwerts

•Anzeige in bar

rP1 ist stets kleiner als SP1. Es können nur Werte eingegeben

werden, die 0,5% unter dem Wert für SP1 liegen.

Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt

mitgezogen (der Abstand zwischen SP1 und rP1 bleibt konstant).

Ist der Abstand größer als der neue Schaltpunkt, wird er

automatisch reduziert (rP1 wird auf den minimalen Einstellwert

gesetzt).

4. Montage

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daßdie

Anlage druckfrei ist.

Befestigen Sie den Drucksensor an einem entsprechenden

Prozeßanschluß(s. Typaufkleber “Port Size”).

5. Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät

anschließen.

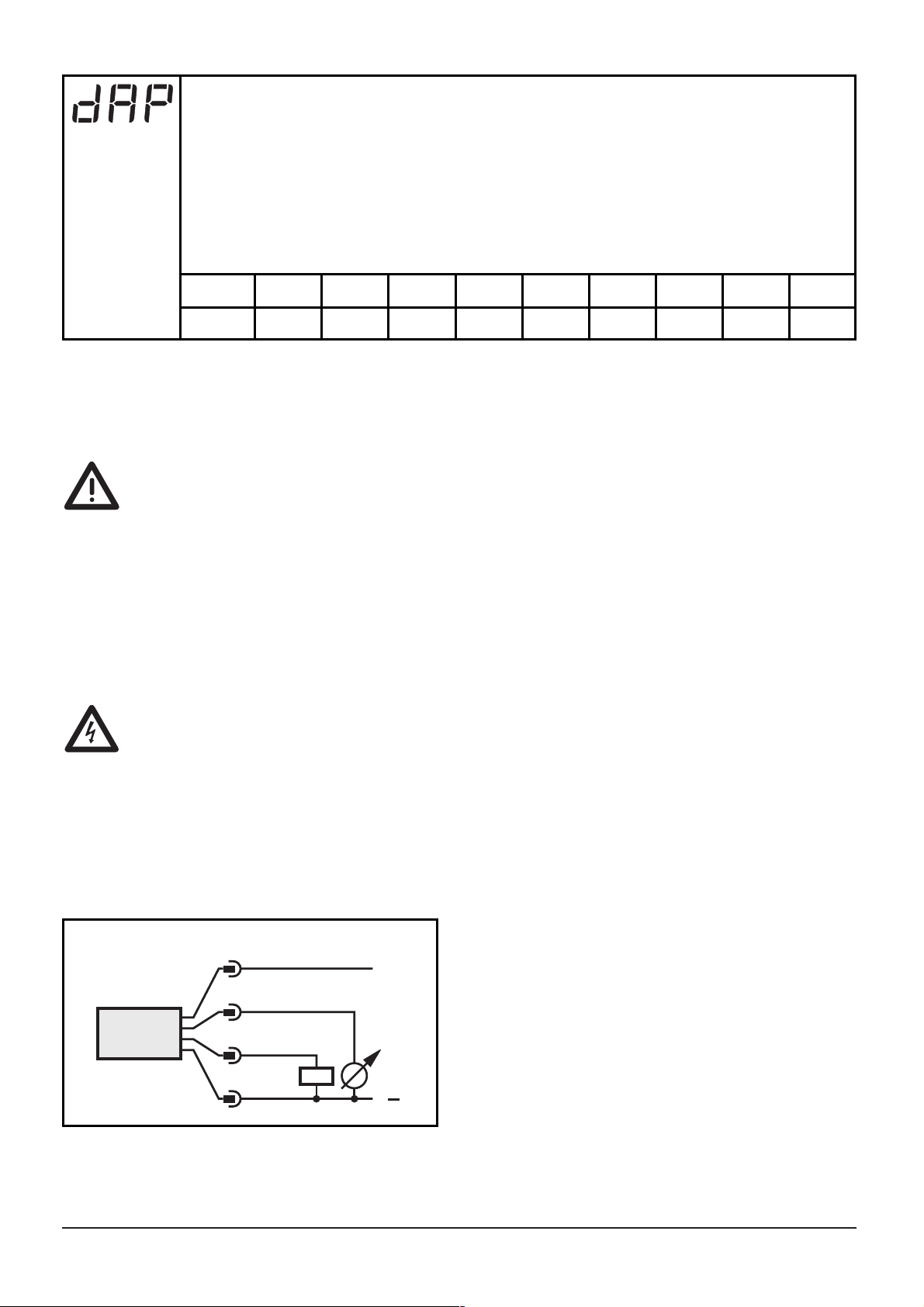

Anschlußbelegung:

L+

Dämpfung für den Schaltausgang

Mit dieser Funktion lassen sich Druckspitzen von kurzer Dauer

oder hoher Frequenz ausfiltern.

dAP-Wert = Ansprechzeit zwischen Druckänderung und Ände-

rung des Schaltzustands in ms.

•Einstellbar sind folgende feste Werte; diese Werte bestimmen

die Schaltfrequenz (f) des Ausgangs:

dAP

f [Hz]

170

125

250

500

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß)

3 = BU (blau), 4 = BK (schwarz)

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere IFM Electronic Zubehör Handbücher

IFM Electronic

IFM Electronic Efectror 200 OGE2 Series Bedienungsanleitung

IFM Electronic

IFM Electronic efector 200 OG laser Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 Bedienungsanleitung

IFM Electronic

IFM Electronic ecomat100 CR2101 Anwendungshandbuch

IFM Electronic

IFM Electronic efector230 Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 OGT1 Series Bedienungsanleitung

IFM Electronic

IFM Electronic efector 200 OJ51 Series Bedienungsanleitung

IFM Electronic

IFM Electronic O1D102 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 190 DTE820 Bedienungsanleitung

IFM Electronic

IFM Electronic VSA003 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 200 OIH5 Series Bedienungsanleitung

IFM Electronic

IFM Electronic efector150 Bedienungsanleitung

IFM Electronic

IFM Electronic efector200 OC Bedienungsanleitung

IFM Electronic

IFM Electronic efector 300 SM7001 Bedienungsanleitung

IFM Electronic

IFM Electronic O3M151 Betriebsanleitung

IFM Electronic

IFM Electronic PY995 Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 OL Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 200 OL Series Bedienungsanleitung

IFM Electronic

IFM Electronic PY2954 Bedienungsanleitung

IFM Electronic

IFM Electronic Efector200 OGS50 Series Bedienungsanleitung

IFM Electronic

IFM Electronic LK1022 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 410 JN2300 Anwendungshandbuch

IFM Electronic

IFM Electronic Efector 300 SM7050 Bedienungsanleitung

IFM Electronic

IFM Electronic efector 250 Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung

Axminster

Axminster Tooling Stylus Tip Ballpoint Pen Kit Bedienungsanleitung
