IFM Efector 200 OGH2 Series Bedienungsanleitung

Operating instructions

Diffuse reflection sensor

with background suppression

OGH2xx

OGH200 / 00

UK

UK

2

Functions and features

The diffuse-reflection sensor detects objects and materials without contact and

indicates their presence by a switched signal.

Range: see type label.

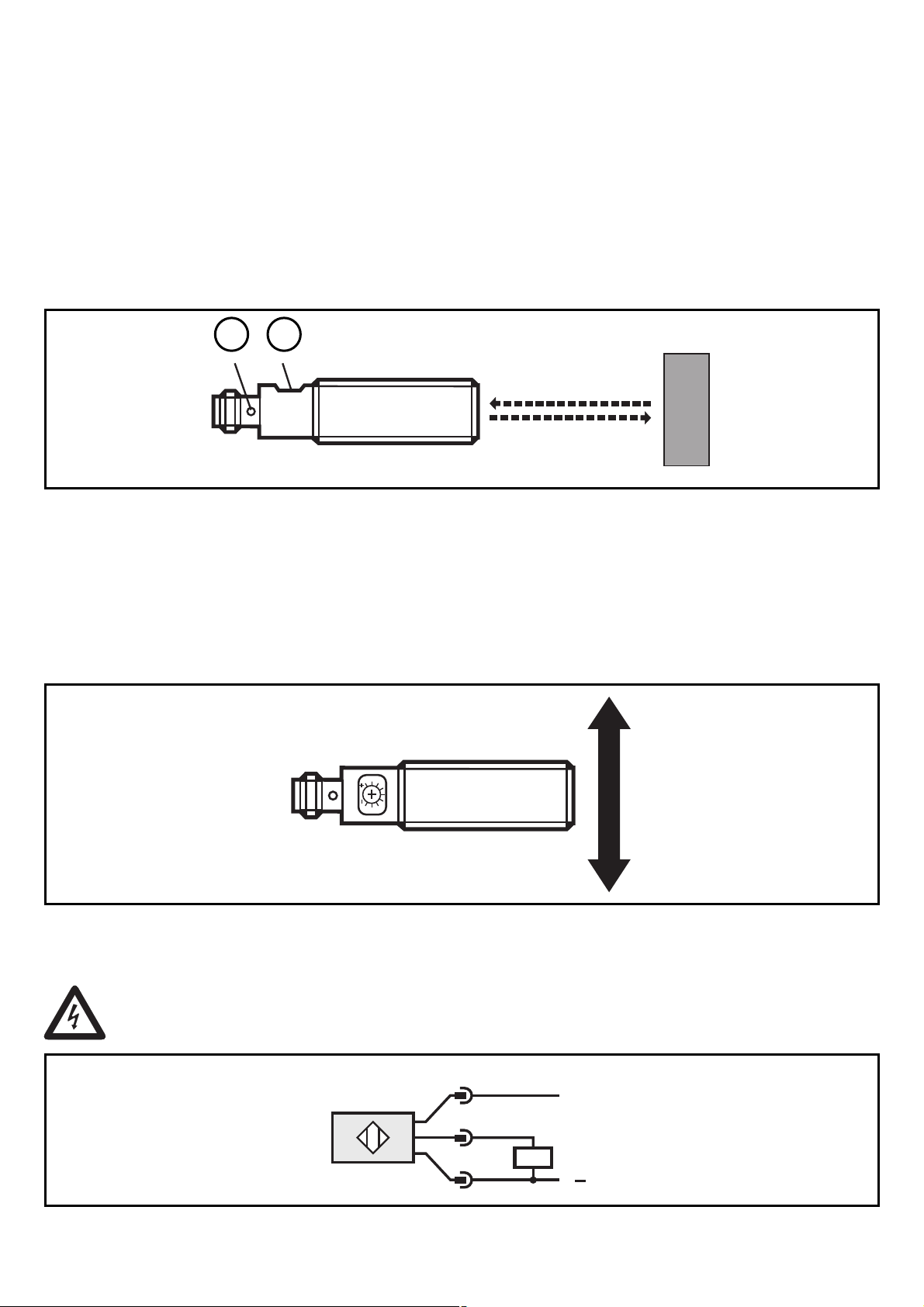

Installation

Align the photocell and fasten to a mounting device.

21

LED

Setting potentiometer

The objects to be detected are to move tranversally to the lens of the unit. In case

of other directions of movement it should be tested before whether safe function-

ing is guaranteed.

Electrical connection

Disconnect power before connecting the unit as follows:

L+

L

1

4

3

1:

2:

3

UK

Adjustment

12

LED

Setting potentiometer

Set the potentiometer to the smallest sensing range.

Place the object to be detected within the sensing range.

Increase the sensing range until the LED lights (= minimum value; object

detected).

Remove the object from the sensing range (LED goes off).

Increase the sensing range until the LED lights (= maximum value; background

detected).

Set the sensing range to the medium position between minimum and maximum

value.

Operation

Check the safe functioning of the sensor.

The output is switched / the yellow LED is lit when the object is detected.

Maintenance

Keep the lens of th sensor free from soiling. For cleaning do not use any solvents

or cleaning agents which could damage the plastic lenses.

1:

2:

►

►

►

►

►

►

•
