1. Consignes importantes de sécurité

Veuillez strictement appliquer toutes les consignes de sécurité indiquées

dans ce manuel. Conservez ce manuel dans un endroit sûr et prenez

soigneusement connaissance des instructions suivantes avant d'installer

l'unité. N'utilisez pas cette unité avant d'avoir soigneusement pris

connaissance de tous les avertissements et de toutes les instructions

d'utilisation.

IMPORTANT!

Installer et connecter les onduleurs de façon non-conforme aux règles de l’art désengage

Infosec Communication de toute responsabilité

1-1. Transport

Seul l'emballage initial protège l’onduleur contre les coups et les impacts pendant le

transport.

1-2. Préparation

Une condensation peut se produire lorsque l’onduleur passe d'un environnement

froid à un environnement chaud. L'onduleur doit être absolument sec avant d'être

installé. Veuillez attendre au moins deux heures pour permettre à l'onduleur de

s'acclimater à l'environnement.

Ne pas installer l'onduleur dans des environnements humides ou près d'eaux

courantes. Protéger l’onduleur contre toutes projections de liquides et/ou d’objets

divers.

Ne pas installer l'onduleur dans un endroit où il sera exposé au rayonnement direct

du soleil ou près d'un appareil de chauffage.

Ne pas obturer les ouïes d’aération de l’onduleur. Il doit être installé dans un

endroit ventilé ou équipé d’une climatisation. Prévoir un espace suffisant de

chaque coté de l’appareil pour une bonne ventilation.

La température ambiante de la pièce ne doit pas excéder 20°C (0 à 90%

humidité relative non-condensée)

1-3. Installation

Ne pas connecter sur les sorties de l'onduleur des appareils ou des dispositifs qui le

surchargeraient (des imprimantes laser, par exemple).

Ne pas connecter sur les sorties de l'onduleur des appareils domestiques tels que

sèche cheveux.

Placer les câbles de telle façon qu'ils ne puissent faire trébucher personne.

L'onduleur peut être installé et mis en service par des personnes qui ne possèdent

pas d'expérience sur son fonctionnement.

Connecter l'onduleur sur une prise de courant antichoc avec terre facilement

accessible et près de l'onduleur.

N’utiliser pour la connexion de l'onduleur à la prise secteur (prise de courant

antichoc) que des câbles respectant la norme VDE et portant le marquage CE (les

câbles d'ordinateur par exemple).

N'utiliser pour la connexion des charges à l'onduleur que des câbles respectant la

norme VDE et portant le marquage CE.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 11 10 AA 59 203 04

Lors de l'installation de l'équipement, s'assurer que la somme des courants de fuite

de l'onduleur et des dispositifs connectés ne dépasse pas 3,5 mA.

1-4. Utilisation

Ne pas déconnecter le câble secteur, sur l'onduleur ou sur la prise secteur (prise de

courant antichoc), pendant l'utilisation car cela éliminerait la protection terre du

système onduleur et de toutes les charges connectées.

L'onduleur possède sa propre source interne de courant (batteries). Les sorties de

l'onduleur ou son bornier peuvent être sous tension même si l'onduleur n'est pas

branché sur la prise secteur.

Afin de complètement déconnecter l'onduleur, appuyer d'abord sur le bouton arrêt

puis déconnecter le secteur.

Protéger l’onduleur contre toutes projections de liquides et/ou d’objets divers.

1-5. Entretien, révision et défauts

L'onduleur fonctionne avec des tensions dangereuses. Les réparations ne doivent

être faites que par du personnel d'entretien qualifié.

Attention - risque d'électrocution. Même après avoir été déconnecté du secteur

(prise de courant du secteur), les composants internes de l'onduleur sont

encore connectés à la batterie et sont donc toujours sous tension et

dangereux.

Avant de procéder à la révision ou à l'entretien, déconnecter les batteries et vérifier

qu'il n'y a aucun courant ou tension dangereuse sur les bornes des condensateurs

de haute capacité, tels que les condensateurs du BUS.

Le remplacement des batteries doit être effectué par du personnel d'entretien

qualifié et habilité, prenant les mesures de précaution requises ci-dessous. Les

personnes non habilitées ne doivent pas rester à proximité des batteries.

Attention - risque d'électrocution. Le circuit de batterie n'est pas isolé de la

tension d'entrée. Des tensions dangereuses peuvent exister entre les bornes

de batterie et la terre. Avant de les toucher, vérifier qu'aucune tension n'est

présente !

Afin d'éviter tout risque d'incendie, ne remplacer le fusible qu'avec un fusible du

même type et de même ampérage.

Ne pas désassembler l'onduleur.

1-6. A propos des batteries

Il est recommandé de faire appel à un personnel qualifié pour remplacer la batterie.

Ne pas exposer la batterie à une source inflammable, celle-ci risquerait d’exploser.

Ne pas ouvrir ni abîmer la batterie ! L’électrolyte, à base d’acide sulfurique, peut

être toxique et nocif pour la peau et les yeux. En cas de contact laver abondamment

à l'eau et tout vêtement souillé.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 11 10 AA 59 203 04 6

Ne pas jeter la batterie dans un feu. Elle peut exploser. Elle doit faire l’objet d’une

collecte sélective et ne pas être jetée avec les ordures ménagères. Se reporter à la

législation et aux règlements locaux.

L’onduleur contient des batteries de grande capacité. Il est donc conseillé de ne pas

ouvrir ce compartiment pour éviter tout risque de choc électrique. Si une révision ou

un remplacement de la batterie est nécessaire, merci de contacter directement le

distributeur.

La révision des batteries doit être effectuée par un personnel qualifié ayant une

parfaite connaissance des précautions de sécurité.

Une batterie peut causer un choc électrique ou un intense court-circuit. Les

précautions suivantes doivent être observées par le technicien lors de l’intervention :

Retirer montres, bagues….

Utiliser des outils à poignées isolées.

Débrancher l’onduleur du secteur avant toute intervention.

Pour remplacer les batteries, utiliser le même nombre et le même type de

batterie.

1-7. Conformité CE

Ce logo signifie que le produit CEI est conforme aux exigences imposées par

les directives LVD et EMC (relatives aux réglementations associées à la

sécurité basse tension et à la compatibilité électromagnétique).

Important

Les onduleurs appartiennent à la catégorie des équipements électriques et

électroniques. En fin de vie, ces produits doivent faire l’objet d’une collecte

sélective et ne pas être jetés avec les ordures ménagères.

Ce symbole est aussi apposé sur les batteries fournies avec cet appareil, ce qui

signifie qu’elles doivent également être remises à un point de collecte

approprié.

Prenez contact avec le système de recyclage ou centre de déchets dangereux local pour

obtenir l’information adéquate sur le recyclage de la batterie usagée.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 11 10 AA 59 203 04

2. Installation et configuration

REMARQUE : Inspecter l'unité avant de l'installer. S'assurer que rien n'est endommagé à

l'intérieur de l'emballage. Conserver l'emballage original dans un endroit sûr pour une

utilisation future.

REMARQUE : Il y a deux types différents d'onduleur E4 LCD : les modèles standards et

modèles longue autonomie. Voir le tableau suivant.

Modèle Type Modèle Type

E4 LCD 1000 E4 LCD 1000 S

E4 LCD 1500 E4 LCD 1500 S

E4 LCD 2000 E4 LCD 2000 S

E4 LCD 3000

Standard

E4 LCD 3000 S

Longue

autonomie

2-1. Vue de la face arrière

E4 LCD 1000 (S) – E4 LCD 1500 (S)

Type CEI Type NEMA

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 11 10 AA 59 203 04 8

E4 LCD 2000 (S)

Type CEI Type NEMA

E4 LCD 3000 (S)

Type CEI Type NEMA

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 11 10 AA 59 203 04

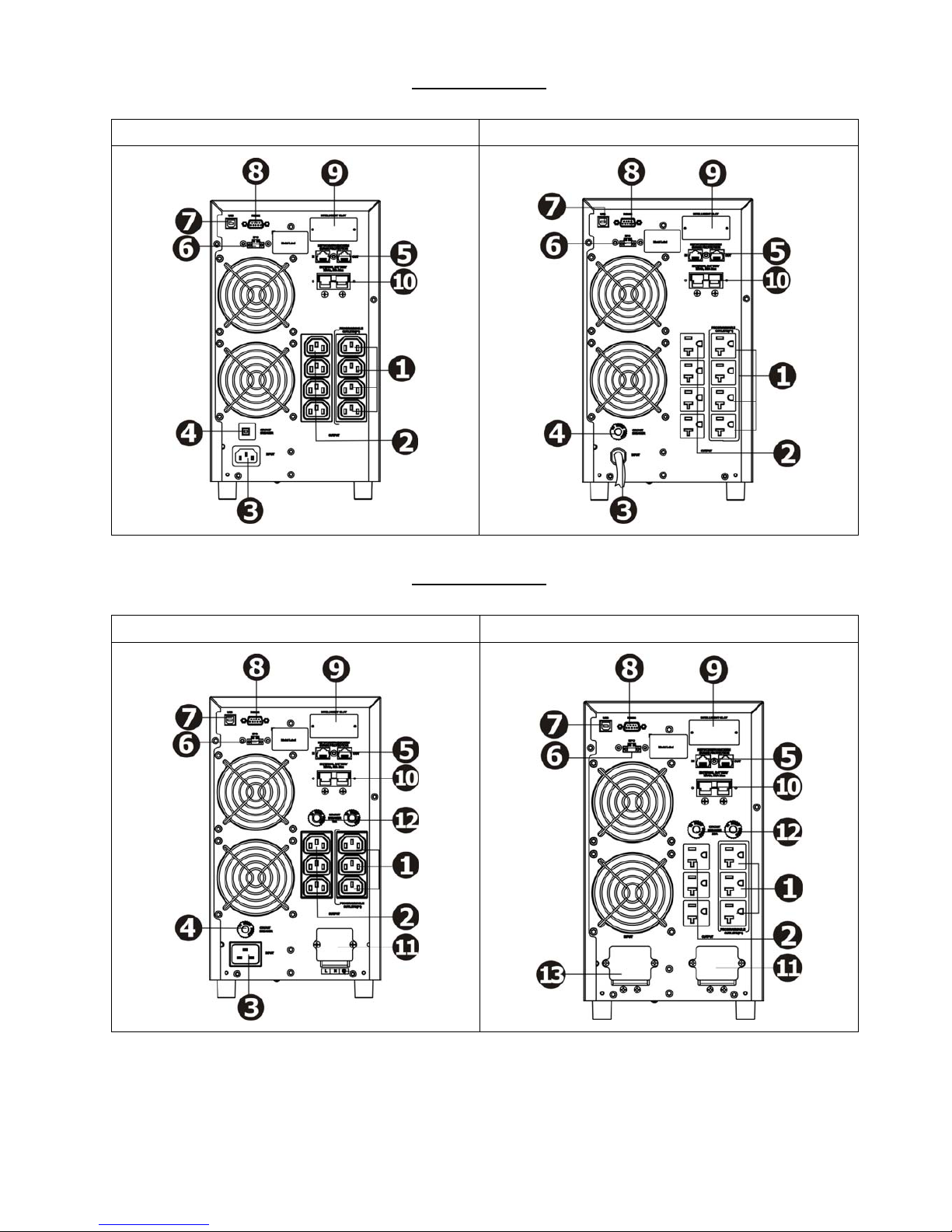

Description de la face arrière

1. Sorties programmables : elles sont connectées aux charges non- prioritaires.

2. Prises de sorties : elles sont connectées aux charges prioritaires.

3. Alimentation

4. Disjoncteur d'entrée

5. Protection contre les surtensions réseau/fax/modem

6. Connecteur de fonction d'arrêt d'urgence (EPO)

7. Port de communication USB

8. Port de communication RS-232

9. Slot intelligent SNMP

10.Connexion de batteries externes (seulement disponible sur les modèles S)

11.Borne de sortie

12.Disjoncteur de sortie

13.Borne d'entrée

2-2. Configuration de l'onduleur

Étape 1 : Connexion de l'entrée de l'onduleur

Brancher l'onduleur directement sur une prise bipolaire (2P+T), mise à la terre. Ne pas se

raccorder sur une rallonge électrique ou un boitier multiprise.

Pour les modèles 208/220/230/240 VAC : le cordon d'alimentation est fourni avec

l’onduleur.

Pour les modèles 110/115/120/127 VAC : le cordon d'alimentation est fixé à l'onduleur. La

prise d'alimentation est une prise NEMA 5-15P pour les modèles E4 LCD 1000 (S) et E4

LCD 1500 (S), et une prise NEMA 5-20P pour les modèles E4 LCD 2000 (S).

Remarque : Pour les modèles 110V : Vérifier que l'indicateur « Fault info » ne s'allume pas

sur le LCD. Il s'allume lorsque l'onduleur est branché sur une alimentation incorrectement

câblée (voir la section Dépannage).

Étape 2 : Connexion aux sorties de l'onduleur

Il y a deux types de sorties : les sorties prises programmables et les sorties prises

générales. Connecter les charges non-prioritaires sur les sorties programmables et les

charges prioritaires sur les sorties générales. Lors d'une panne de courant, il est possible

d'augmenter l’autonomie des prises prioritaires en configurant une autonomie plus courte

des prises non-prioritaires.

Pour la configuration du câblage avec les entrées et/ou sorties du type bornes, suivre les

étapes ci-dessous :

a) Retirer le petit couvercle du bornier

b) Pour les E4 LCD 3000 (S), nous recommandons l'utilisation de cordons d'alimentation

de section 2.5mm2ou AWG14.

Pour le type NEMA, nous recommandons l'utilisation de cordons d'alimentation

WG12-10 ou de sections 3,3 mm2à 5,3 mm2.

c) Une fois terminée la configuration du câblage, vérifier que les câbles sont solidement fixés.

d) Replacer le petit couvercle sur la face arrière.

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere INFOSEC UPS Handbücher

INFOSEC

INFOSEC XP PRO 1600 VA Bedienungsanleitung

INFOSEC

INFOSEC X1 EX 500 Bedienungsanleitung

INFOSEC

INFOSEC E6 LCD-RT Bedienungsanleitung

INFOSEC

INFOSEC Z4 B-box 500 VA Bedienungsanleitung

INFOSEC

INFOSEC E6 LCD RT EVOLUTION (S) 1000 Bedienungsanleitung

INFOSEC

INFOSEC E3 LCD-RT Bedienungsanleitung

INFOSEC

INFOSEC E4 Value Series Bedienungsanleitung

INFOSEC

INFOSEC X4 650 VA Bedienungsanleitung

INFOSEC

INFOSEC R1 USB 600 Bedienungsanleitung

INFOSEC

INFOSEC E4 LCD Pro Series Bedienungsanleitung

INFOSEC

INFOSEC Z1 Zenergy Cube 400 Bedienungsanleitung

INFOSEC

INFOSEC P2 SunRise 5000 Bedienungsanleitung

INFOSEC

INFOSEC E4 LCD Pro Series Bedienungsanleitung

INFOSEC

INFOSEC Mod5T Bedienungsanleitung

INFOSEC

INFOSEC PFS Tel 1 GE Bedienungsanleitung

INFOSEC

INFOSEC X4 RM PLUS Series Bedienungsanleitung

INFOSEC

INFOSEC HERO PRO DUAL PLUG 700 Bedienungsanleitung

INFOSEC

INFOSEC XP OFFICE 1000 VA Bedienungsanleitung

INFOSEC

INFOSEC Z1 Zenergy Cube 400 VA Bedienungsanleitung

INFOSEC

INFOSEC IPEL EVOLUTION 1000 VA Bedienungsanleitung

INFOSEC

INFOSEC 1100 XP SOHO Bedienungsanleitung

INFOSEC

INFOSEC X2 LCD Touch FR/SCHUKO 500 Bedienungsanleitung

INFOSEC

INFOSEC E6 LCD 10K TM RM Bedienungsanleitung

INFOSEC

INFOSEC E6 LCD-RT Bedienungsanleitung

Beliebte UPS Handbücher anderer Marken

Pylontech

Pylontech Victron & Pylontech US5000 Bedienungsanleitung

Tecnoware

Tecnoware EVO DSP PLUS MM 6.8 Bedienungsanleitung

Mecer

Mecer ME-1000-WTU Bedienungsanleitung

Mustek

Mustek PowerMust 530(B) Plus Installations- und Betriebshandbuch

Emerson

Emerson Liebert NXL series Bedienungsanleitung

MAKELSAN

MAKELSAN BOXER SERIES Bedienungsanleitung

Block

Block PC-0524-400-0 Bedienungsanleitung

CyberPower

CyberPower CP585LCD Bedienungsanleitung

Eaton

Eaton 3S Montageanleitung

CyberPower

CyberPower Office Tower Series UPS 1000 Bedienungsanleitung

CyberPower

CyberPower BM100 Bedienungsanleitung

Best Power

Best Power 610 Bedienungsanleitung

Best Power

Best Power Unity/I UT3K Bedienungsanleitung

Mustek

Mustek PowerMust 400 Offline Bedienungsanleitung

Xantrex

Xantrex Trace 512 UR-UPS Bedienungsanleitung

Forza

Forza SL-1501UL Bedienungsanleitung

LEGRAND

LEGRAND keor 310081 Bedienungsanleitung

ABB

ABB Conceptpower DPA 500 Bedienungsanleitung
