IPEX CABLINE-CA II PLUS Bedienungsanleitung

1/ 17

Document No.

ASM

Confidential

PEX Inc.

QKE-DFFDE09-04 REV.8

CABLINE®-CA II PLUS PLUG

Part No. 20788-0**T-0#

Assembly Manual

0 S16442 June 29, 2016 T.Masunaga H.Mashima J.Tateishi

Rev. ECN Date Prepared by Checked by Approved by

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

2/ 17

Confidential

1.目的 (Purpose)：

CABLINE-CAII PLUS PLUG における、ケーブルの半田付け手順及び LOCK BAR ASS’Y, SHELL A の

組み付けについて明記する。

This manual is to explain the soldering method / process of the CABLINE-CAII PLUS PLUG with cable, and

assembly of LOCK BAR ASS’Y, SHELL A.

2.適用コネクタ (Applicable connector)：

Name: CABLINE-CAII PLUS PLUG

Parts No.:

Set P/N CABLE ASS’Y 20788-0**T-0#

Discrete P/N

HOUSING ASS’Y 20680-0**T-01

LOCK BAR ASS’Y 20789-0**T-0#

SHELL A 3204-0**1

3.使用機器等 (Fixtures)：

3.1 条件確認に使用した部材及び機器等 (Components and Instruments used in the condition confirmation)

・パルスヒート (Pulse heater)

・ヒーターチップ (Heater chip)

60P

板厚 (Thickness) 0.5

幅(Width) 24.2

Unit: mm

・推奨半田バー (Recommended solder bar)

内橋エステック製単芯ヤニ無し糸半田を使用。

Resin-free solder made by Uchihashi Estec Co., Ltd. was used.

Positions 60P

Solder size

AWG#34,36,38 φ0.14

AWG#40～#44 φ0.1

Length

24.0mm

Ref.

Unit: mm

Name P/N Manufacturer

リフローヘッド (Reflow head) NA-66 Nippon Avionics Co., Ltd.

パルスヒート電源 (Pulse heat power supply) TCW-215 Nippon Avionics Co., Ltd.

0.05

0.03

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

3/ 17

Confidential

4. パルスヒート条件[推奨] (Recommended pulse heat condition)

SGC

①アイドリング温度 (Idle temp.) 150℃

②1st ヒート設定温度 (1st heat temp.) 220℃

③ 〃立ち上がり時間 ( 〃 rise time) 0.5sec.

④ 〃維持時間 ( 〃 holding time) 3.0sec.

⑤2nd ヒート設定温度 (2nd heat temp.) 300～320℃

⑥ 〃立ち上がり時間 ( 〃 rise time) 0.5sec.

⑦ 〃維持時間 ( 〃 holding time) 3.0sec.

ヒーターチップ加圧力(Heater tip Pressure) 5～10N

※パルスヒート条件の評価は弊社のパルスヒート冶具、装置で確認しております。

パルスヒート冶具形状や装置、環境等の違いにより、最適なパルスヒート条件は変わることが予想されます。

貴社で御使用の際は、充分なパルスヒート条件の検討を行っていただくよう御願い致します。

This pulse heat condition was evaluated and confirmed by our pulse heat jig and instruments. The most optimum condition may change

based on the shapes of pulse heat jig and instruments, the environments, or other reason.

Therefore, please examine the pulse heat condition adequately in advance of use.

①

1st heat 2nd heat

②

⑤

(℃)

③ ④

⑥

⑦(sec.)

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

4/ 17

Confidential

5.作業手順 (Work procedures)：

5-1. 芯線の半田付け (Soldering of center-conductor)

①まず適合ケーブルの端末処理形状を下図の様にして下さい。

The cables have to be fabricated as shown below in advance of soldering.

Pos.

23.60

Recommended MICRO-COAX dimension

MICRO

COAX

dimension

MICRO-COAX #36:

POWER ONLY

MICRO-COAX AWG#**

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

5/ 17

Confidential

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

6/ 17

Confidential

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

7/ 17

Confidential

②ディスペンサー等でコンタクトにフラックスを塗布し、全コンタクトにフラックスが塗布されたことを確認して下さい。

Apply flux to contact by the dispenser etc., and please confirm all contacts were applied flux.

Photo.1 After applying flux

※Photo.2 のようにフラックスを塗布し過ぎないで下さい。

フラックスの飛散及びフラックス過多による嵌合部への染み出しの原因となります。

※Please do not apply flux too much like Photo.2. It can cause flux splash or leak to the mating area.

Photo.2 Extra flux

※洗浄機等によるフラックスの洗浄は行わないで下さい。フラックスが嵌合部に付着する可能性が有ります。

※Washer must not be used to take flux off because it may cause flux attached to mating area.

Applying Flux area

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

8/ 17

Confidential

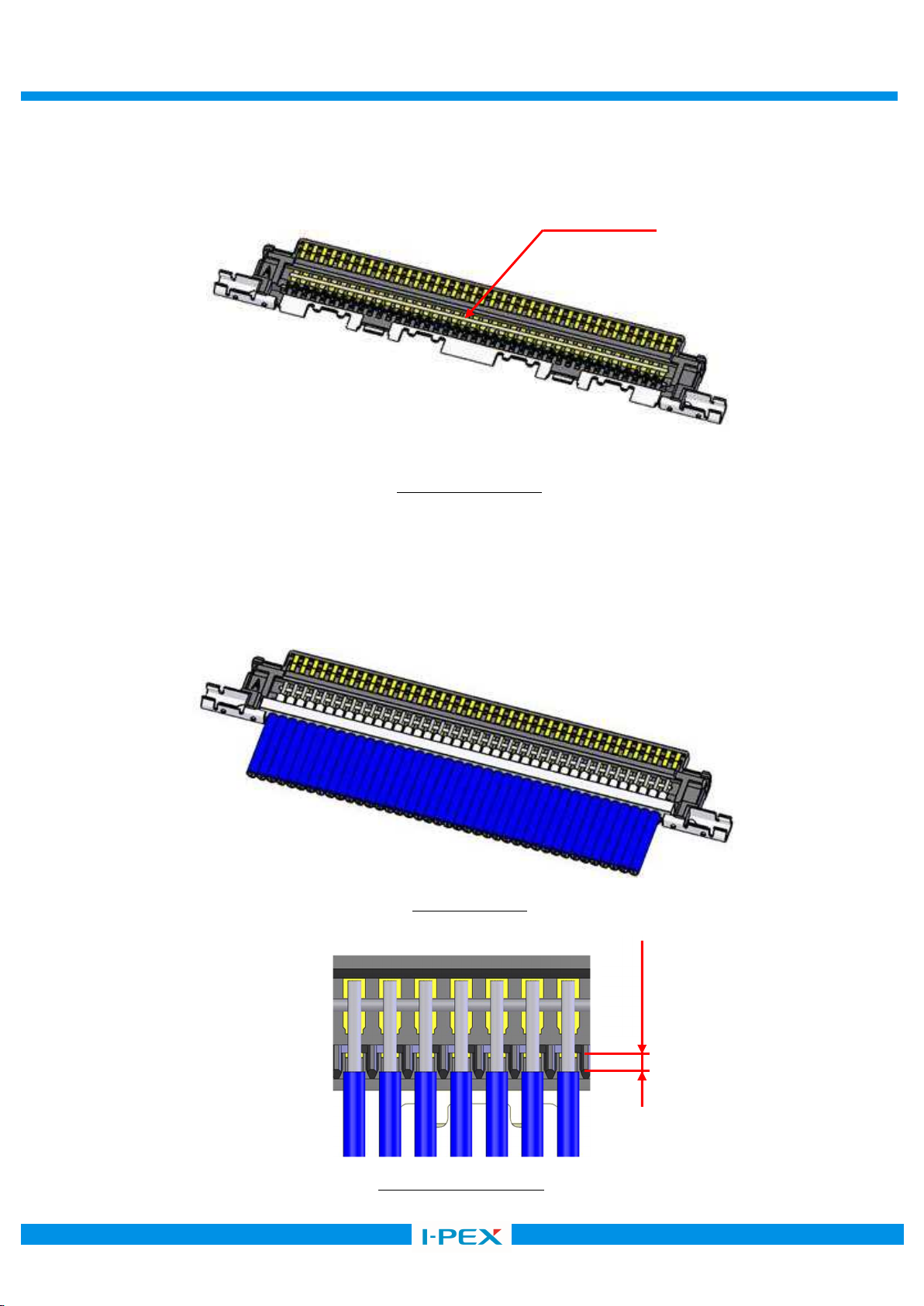

③コネクタに半田バーをセットする。

Pre-set and locate solder bar at center of connector (HSG ASS’Y).

Fig.1 Set of solder bar

④ケーブルをセットする。 Set the cable.

※ディスクリートケーブルのセットは芯線と SHELL が接触する恐れがある為、

Fig.3 のように 0.2MAX を守ってください

※Setting discrete cable is to protect 0.2MAX. as Fig.3. There is danger that Center Conductor touch SHELL.

Fig.2 Set of cable

Fig.3 Setting Discrete Cable

0.2 MAX.

Solder Bar

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

9/ 17

Confidential

⑤芯線をパルスヒートにて半田付けする。半田付け状態は、下記 Photo.3 参照。

Center-conductors are soldered with pulse heater. See photo.3 of soldering condition.

Photo.3 AWG#40

注意：PLUG HSG ASS'Y のSHELL 底面には、Fig.4 の箇所に凸形状を設けておりますので、

パルスヒート受け JIG には、干渉しないように凸形状の逃がしを設けてください。

Caution: The SHELL bottom side of PLUG HSG ASS'Y has convex shape at the points shown in Fig.4,

so please make escape shape on the receiving jig of the pulse heater to prevent interference.

A B

60P 16.0 29.4

Fig.4 The SHELL bottom side of PLUG HSG ASS'Y

Unit: mm

CABLINE

PLUS

PLUG

Assembly Manual

Document No.

ASM

10 / 17

Confidential

※万が一、極間が短絡した場合は、再度パルスヒートにて加熱を行って下さい。

製品にダメージを与える恐れがある為、回数は 1回だけです。

これで短絡が直らない場合は、NG 箇所のみ半田コテにて手修正して下さい。

※When solder bridge is appeared between the terminal, try heating again with pulse heater only one time.

If the bridge isn’t repaired, use the soldering iron only a NG point.

半田コテの条件 (Condition of Soldering iron) ： 50W

半田コテ先温度 (Operating temperature) ： 350℃

コテ先当て時間 (Application time of soldering iron) ： 5秒以内 (Within 5sec.)

※芯線を半田付けした後にケーブルをあおると、製品にダメージを与える恐れがある為、ケーブルはあおらないで下さ

い。

※Because it might give product damage, please do not instigate a cable after soldering.

5-2.SHELL-A 取扱注意事項 (Cautions in treating SHELL-A)

SHELL-A はキャリア付きリール状態にて納品されます。SHELL-A をキャリアから折り取る手順を明記します。

SHELL-A is delivered in the reel with a carrier. The following is the method to cut SHELL-A from Carrier.

①キャリアを金属用はさみ等を用いて下左写真の Cut Line（緑線）にて切断する。

Cut carrier on the cut line of the left below picture (green line) by a scissors for metal.

②PLUG SHELL-A の中心部を持ち、±45°の範囲で 1往復させてノッチ部から切り離す。

もし、切り離れない場合は、この往復動作を繰り返して切り離す。

切り離し後はノッチ折り取り部にバリ発生なきことを確認してください。（写真：7）

Hold the center of Plug shell-A and cut it off from Notch by ±45 deg of reciprocating work.

When it does not be cut, try again this reciprocating work.

After separated, check there is no burr around the cut part.（Photo.7）

Notch

Carrier

Photo.4 Before cut Photo.5 After cut

Cut Line

Photo.6 Cut condition Photo.7 After cut

Without burrs

45°
