CABLINE®-CA IIF

Part No.20856-040T-01

Instruction Manual

0 S17632 November 13, 2017

Y.Sasa T.Masunaga H.Ikari

Rev. ECN Date Prepared by Checked by Approved by

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

2/ 11

Confidential C

弊社、CABLINE-CA IIF CONN.の取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし、コネクタの挿入・抜去の

手順及び注意点を記述致します。

This manual provides the mating & un-mating methods and cautions to handle CABLINE-CA IIF

connector properly.

【対象コネクタ名称・型番】 / Connector Name, Part number

◆プラグコネクタ (Plug connector)

名称 / Product Name ： CABLINE-CA IIF SHELL ASS’Y

型番 / Part No. ： 20856-040T-01

◆基板側コネクタ (Receptacle connector)

名称 / Product Name ： CABLINE-CA II RECEPTACLE

型番 / Part No. ： 20682-040E-0※

“※”はバリエーションになります。詳細は図面を参照願います。

(‘※’ part shows the variation. Please refer to a drawing for the details.)

【コネクタ各部名称】 Names of each part of the connector.

リセプタクルコネクタ

Receptacle 嵌合基準マーク

Datum pin mark

嵌合方向

Mating direction

LOCK BAR ASS’Y

図 1 (Fig 1.)

1: With Boss

2：Without Boss

I-PEX MARK

プラグコネクタ

PLUG

図 2 (Fig 2.)

Opened shell ass’y with FPC Closed shell ass’y with FPC

Spring

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

3/ 11

Confidential C

【コネクタ挿入手順／Connector Insertion Method】

①図 3 の様に、リセプタクルコネクタの基準ピンマークにプラグコネクタの基準ピンマークがくる様にセットする。

As shown in Fig.3, please set so that the datum pin mark of Plug connector and Receptacle connector

are matched.

②図 4 の様に、プラグコネクタの両側を水平に押し、隙間が無いかを確認する。

As shown in Fig.4, push both ends of Plug connector horizontally and confirm there is no gap.

プラグコネクタ基準ピン

Datum pin of Plug connector.

I-PEX mark

リセプタクルコネクタ基準ピン

Datum pin of Receptacle connector.

図 3 (Fig 3.)

図 4 (Fig 4.)

コネクタ両側を水平に押す

Push both end of connector horizontally

隙間が無いか確認

Confirm there is no gap

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

4/ 11

Confidential C

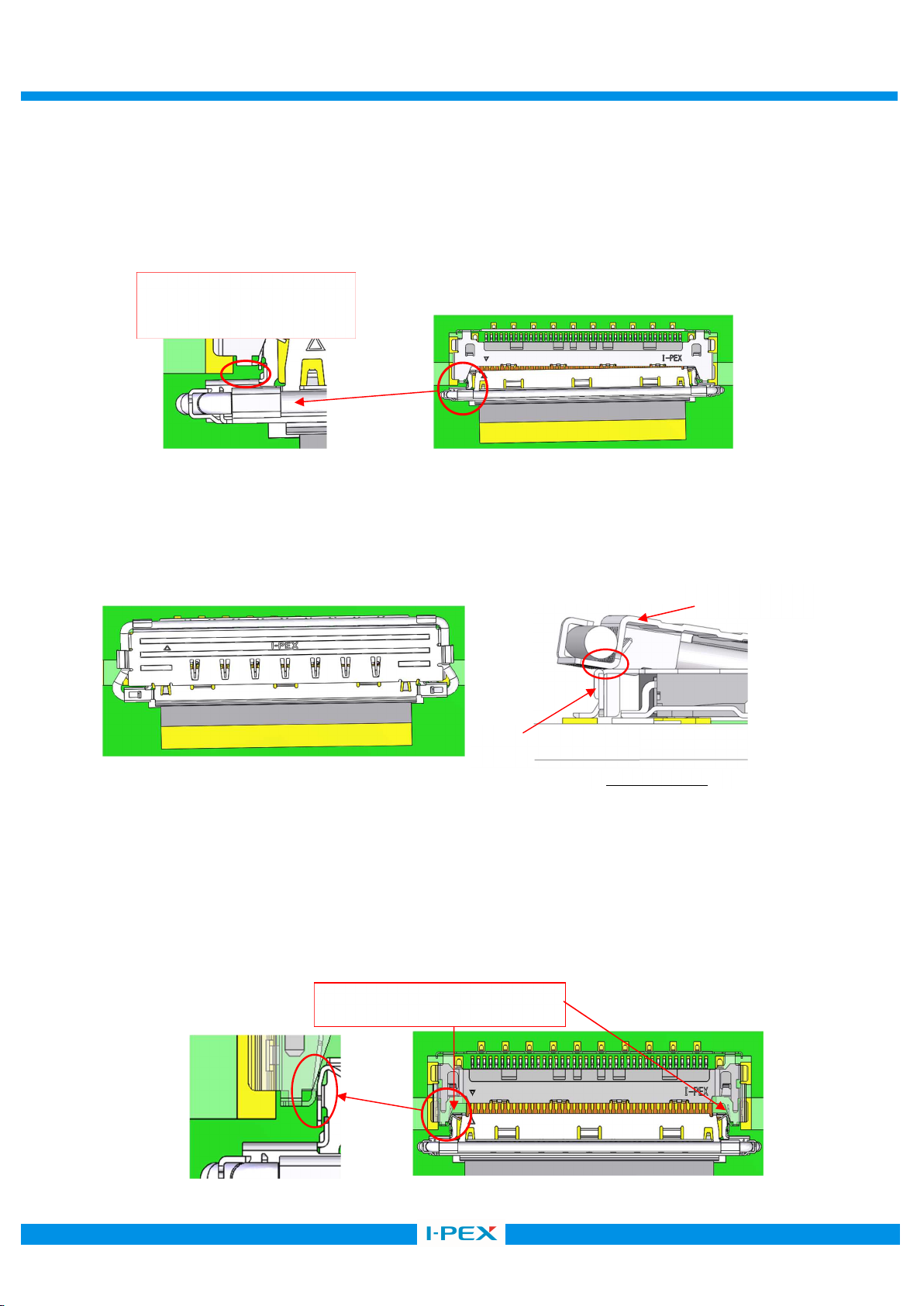

＜注 1／Caution 1＞

プラグコネクタの両側を水平に押して挿入してください。

片側ずつ押すと、図 5 の様に嵌合不完全になる恐れがあります。

In inserting, please push both ends of the plug connector horizontally.

When you push one end by one end, there is possibility to cause a gap as shown in Fig.3.

隙間が開いた状態で Cover を閉めると Cover とリセプタクルの Shell が干渉し、コネクタが変形する恐れがあります。

Do not close a cover if slant mating was confirmed. Interference of a cover and a receptacle shell

may deform the connector.

＜注 2／Caution 2＞

リセプタクルの Shell に設けてある挿入ガイドに沿って挿入してください。

ガイドに沿って挿入すれば、コネクタの変形は発生しません。

Please insert the connector along the insertion guide of the Receptacle connector.

As long as inserting along the guide, deformation of the connector doesn't occur.

SECT. Ｘ－Ｘ

Plug cover

Receptacle shell

隙間発生

Gap occurs NG

図 5 (Fig 5.)

図 6 (Fig 6.)

挿入ガイド／Insertion guide

図 7 (Fig 7.)

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

5/ 11

Confidential C

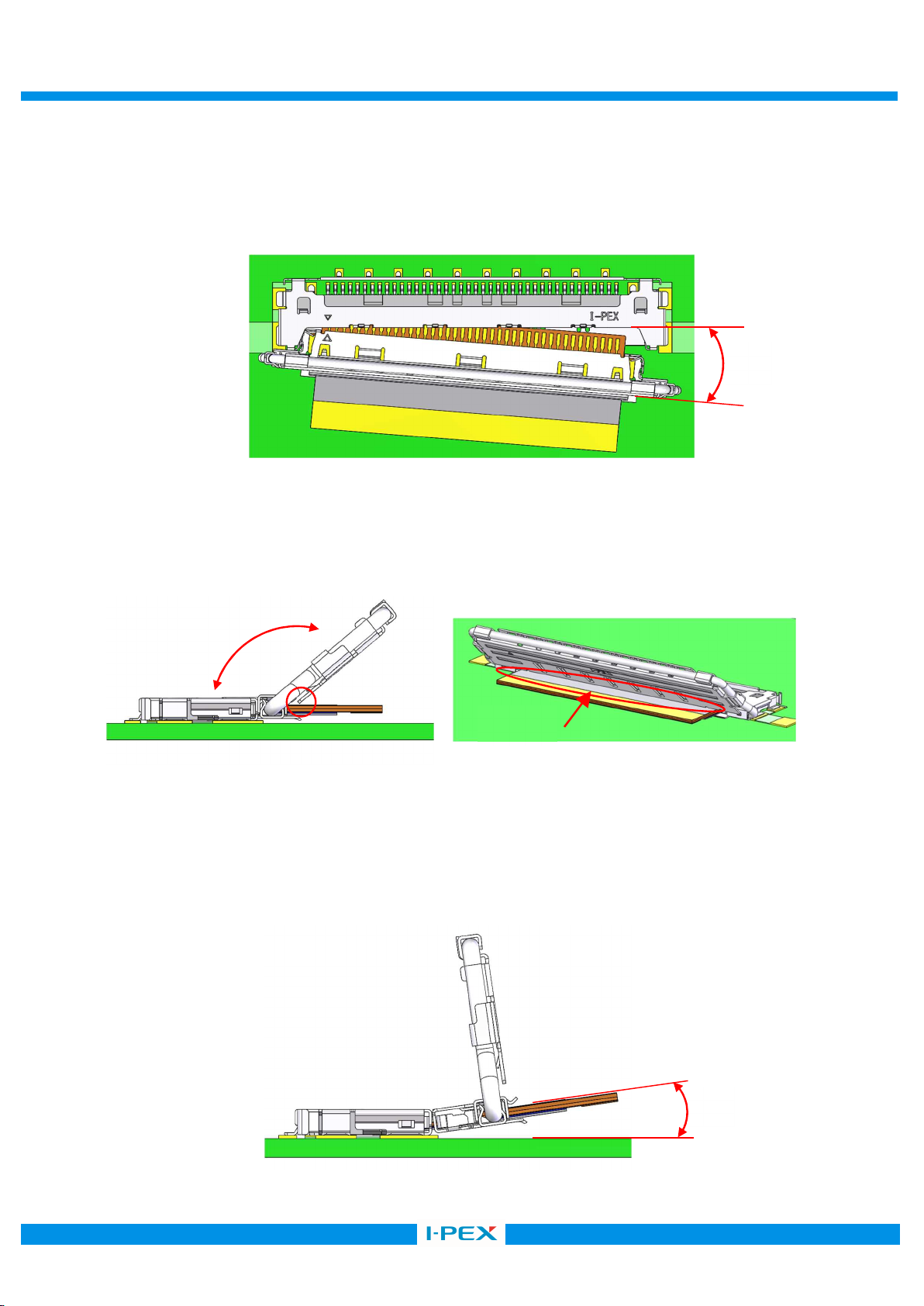

＜注 3／Caution 3＞

挿入時の水平方向のこじり角度は、5°以下でお願い致します。

5°以上での挿入は、コネクタ変形の原因となります。

Please keep insert slant 5 ° or less in horizontal direction.

By inserting with the slant more than 5°, deformation of the connector will occur.

＜注 4／Caution 4＞

Lock Bar ass’y を開き過ぎると Cover と FPC が干渉し FPC にダメージを与える

可能性がありますのでそれ以上押し込まないようにして下さい。

If cover is opened up more than its stopped position, cover edge may damage the FPC.

＜注 5／Caution 5＞

挿入開始時の垂直方向のこじり角度は、8°以下でお願いします。

8°以上での挿入は、コネクタ変形の原因となります。

At starting the insertion, please keep the slant 8 ° or less in vertical direction.

By inserting with the slant more than 8°, deformation of the connector will occur.

図 8 (Fig 8.)

5°

Damage

図 9 (Fig 9.)

図 10 (Fig 10.)

8°

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

6/ 11

Confidential C

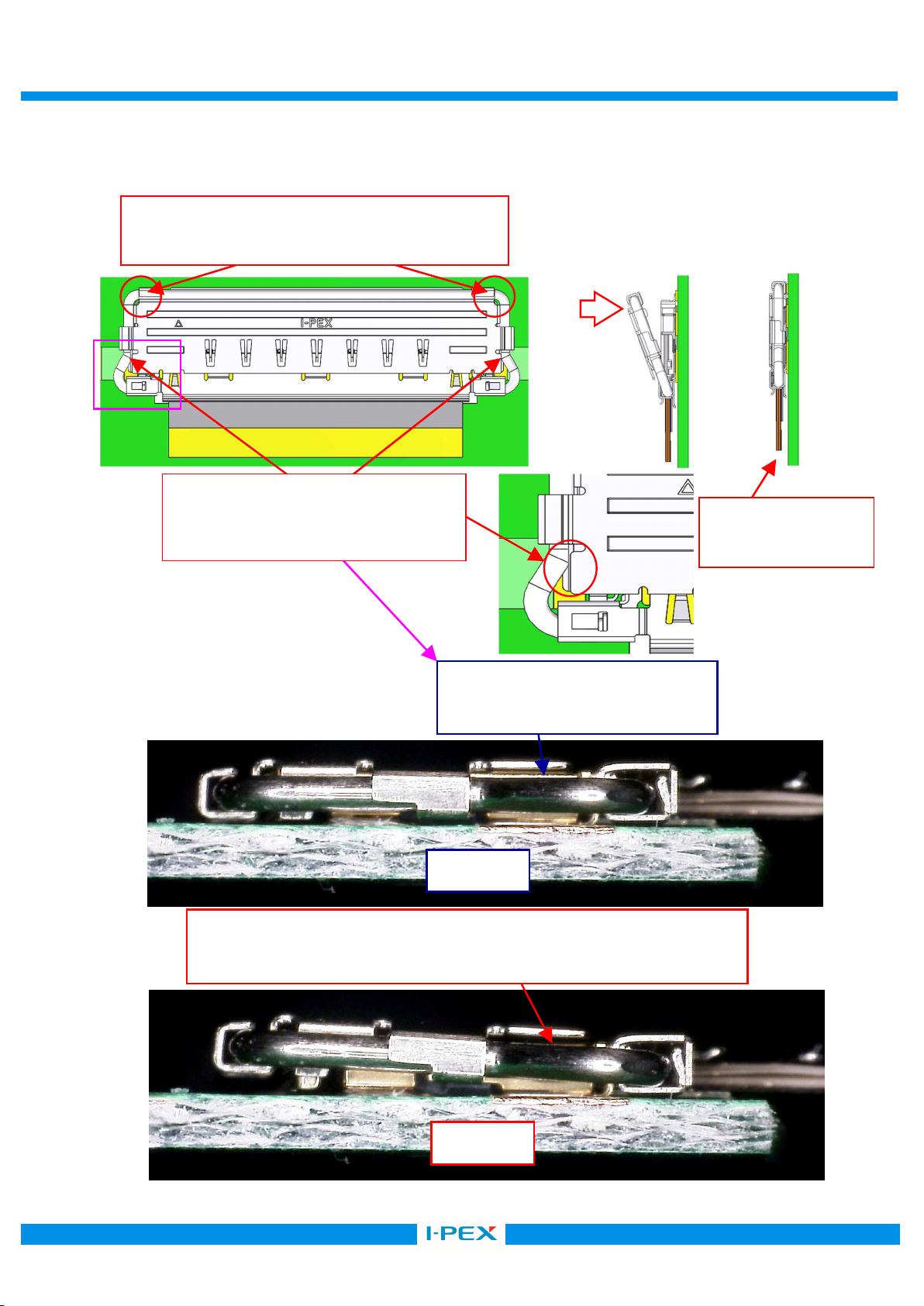

＜注 6／Caution 6＞

Lock bar ass’y を操作しての挿入は行わないでください。Lock bar ass’y の変形及び

コネクタ破損の原因となります。

The lock bar and cover shall not be pushed or pulled for insertion to avoid deformation

or any connector damage.

＜注 8／Caution 8＞

プラグコネクタに基板方向の力を掛けながらの挿入は行わないでください。

基板に傷が入り、パターンの断線及びショートの原因となります。

Please do not apply force toward the PCB side to the plug connector in insertion.

PCB will be damaged like below and it may cause the disconnection of the pattern or the short.

傷発生／Scratch occurred

挿入／Insertion

Lock bar ass’y を引っ張っての挿入は NG

Do not push or pull Lock bar ass’y when mating the connector.

Push

Pull

Push, Pull

図 11 (Fig 11.)

図 12 (Fig 12.)

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

7/ 11

Confidential C

③Cover の図 13○部を基板側へ押し込み、リセプタクルコネクタの SHELL と Lock Bar をロックさせる。

Push two circled area of a cover down toward the PCB direction at a same time to lock receptacle

shell and lock bar.

Push

基板側へ押し込む

Push the lock cover/ bar downward

ロック状態

Locked condition

Receptacle shell が見える。

Receptacle shell is exposed.

Lock bar が下がっていないため、Receptacle shell が見えない。

Because the lock bar is not down, Receptacle shell is not exposed.

ロックが掛かっている事を確認

Check the lock is in locked position

図 13 (Fig 13.)

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

8/ 11

Confidential C

【コネクタ抜去手順／Connector Withdrawal Method】

①Lock bar の下図○部を反基板側へ引っ張ってリセプタクルコネクタとのロックを解除し、Lock bar ass’y を

回転させる。

Lift the circled positions of the pull bar upward to release the lock. Rotate the cover/bar as shown

on the bottom-right figure.

＜注 9／Caution 9＞

Lock bar ass’y の中央部を引き上げてのリセプタクルコネクタとのロック解除は行わないでください。

Lock bar ass’y の変形及びコネクタ破損の原因となります。

When releasing the lock, do not lift by the center of the lock bar ass’y.

There are possibility of lock bar ass’y and connector deformation.

引上げ／Lift

反基板側へ引っ張る

Lift the lock bar upward

中央部を引き上げてのロック解除は NG

Do not lift by the center of the Lock bar ass’y to release the lock

回転／Turn

図 14 (Fig 14.)

図 15 (Fig 15.)

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

9/ 11

Confidential C

②図 16 の様に、プラグコネクタの両側を水平に引っ張り、抜去を行う。

As shown in Fig.14, hold both ends of the Plug connector and withdrawal it parallel.

＜注 10／Caution 10＞

抜去時の水平方向のこじり角度は、5°以下でお願い致します。

5°以上での抜去は、コネクタ変形の原因となります。

Please keep withdrawal slant 5 ° or less in horizontal direction.

By withdrawing with the slant more than 5°, deformation of the connector will occur.

コネクタ両側を水平に引っ張る

Pull both ends of connector horizontally

図 16 (Fig 16.)

5°

図 17 (Fig 17.)

CABLINE

IIF Instruction Manual

Document No.

HIM

7029

10 / 11

Confidential C

＜注 11／Caution 11＞

Lock bar ass’y を操作しての抜去は行わないでください。Lock bar ass’y の変形及びコネクタ破損の

原因となります。

Do not withdraw the connector by pulling or pushing the Lock bar ass’y.

There are possibilities to cause the Lock bar ass’y and connector deformation.

＜注 12／Caution 12＞

プラグコネクタに基板方向の力を掛けながらの抜去は行わないでください。

基板に傷が入り、パターンの断線及びショートの原因となります。

Please do not apply force toward the PCB side to the plug connector in withdrawal.

PCB will be damaged like below and it may cause the disconnection of the pattern or the short.

Pull

Push

Push, Pull

図 18 (Fig 18.)

Lock bar ass’y を引っ張っての抜去は NG

Do not withdraw the connector by pulling or pushing the Lock bar ass’y.

抜去／Withdrawal

図 19 (Fig 19.)

傷発生／Scratch
