J.P. SELECTA UNITRONIC-ORBITAL Bedienungsanleitung

MANUALDEINSTRUCCIONESCODIGO80063 REVE 24/12/09 (It can be modified without notice) Pag.:1

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

UNITRONIC-ORBITAL 6032011

UNITRONIC-ORBITAL C 6001173

BAÑOS DE PRECISIÓN CON AGITACIÓN Y

REGULACIÓN ELECTRÓNICA

SHAKING PRECISION BATH WITH

ELECTRONIC REGULATION

ISO 9001

MANUALDEINSTRUCCIONESCODIGO80063 REVE 24/12/09 (Sujetas a modificaciones sin previo aviso) Pag.:2

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

INFORMACIÓN GENERAL

1) Manipular el paquete con cuidado.Desembalarlo y

comprobar que elcontenido coincide con lo indica-

do en el apartado de la “Lista de embalaje”. Si se

observaalgúncomponentedañadoolaausenciade

algunoavisarrápidamentealdistribuidor.

2) Noinstalarni utilizarelequiposinleer, previamente,

este manual de instrucciones.

3) Estas instrucciones forman parte inseparable del

aparatoydebenestardisponiblesatodos los usua-

rios del equipo.

4) Cualquierdudapuedeseraclaradacontactandocon

el servicio técnico de J.P. SELECTA, s.a.

5) ¡ATENCIÓN!NOSEADMITIRÁNINGUNAMÁQUI-

NAPARAREPARARQUENOESTÉDEBIDAMEN-

TE LIMPIAY DESINFECTADA.

6) Toda modificación, eliminación o falta de manteni-

miento de cualquier dispositivo de la máquina,

transgrede la directiva de utilización 89/655/CEE y

el fabricante no se hace responsable de los daños

quepudieranderivarse.

7) No utilizar el equipo con fluidos que puedan des-

prendervaporesoformarmezclasexplosivasoinfla-

mables.

GENERAL INFORMATION

1) Handle the parcel with care. Unpack and check

that the contents coincide with the packing-list. If

anypartis damagedormissing,pleaseadvisethe

distributorimmediately.

2) Do not install or use the equipment without read-

ing this handbook before.

3) This handbook must always be attached to the

equipment and it must be available for all users.

4) If you have any doubts or enquiries, please con-

tact with your supplier or J.P. Selecta’s technical

service.

5) IMPORTANT!J.P.SELECTAWILLNOTACCEPT

ANY APPARATUS TO BE REPAIRED IF IT IS

NOT DULY CLEANED.

6) If any modification, elimination or lacking in main-

tenanceofanydeviceoftheequipmentbytheuser

transgress the directive 89/655/CEE , the manu-

facturerisnotresponsibleforthedamagethatcan

occur.

7) Do not use the apparatus with liquids which can

giveoffvapours capableofmakingexplosivemix-

tures.

ÍNDICE CONTENTS PÁG. / PAGE

INFORMACIÓNGENERAL GENERALINFORMATION 2

ÍNDICE CONTENTS 2

LISTADE EMBALAJE PACKING LISTS 3

ACCESORIOS ACCESSORIES 3

ESPECIFICACIÓNTÉCNICA TECHNICALFEATURES 4

DESCRIPCIÓNDELEQUIPO EQUIPMENTDESCRIPTION 4

INSTALACIÓN INSTALLATION 5

OPERACIÓN OPERATION 6

COMUNICACIÓNRS-232 COMUNICATIONRS-232 14

ESQUEMAELÉCTRICO ELECTRICALDIAGRAM 19

MANTENIMIENTO MAINTENANCE 21

RECAMBIOS SPARE PARTS 21

GARANTÍA GUARANTEE 21

DECLARACIÓNDECONFORMIDAD“CE” “EC”CONFORMITYDECLARATION 22

MANUALDEINSTRUCCIONESCODIGO80063 REVE 24/12/09 (It can be modified without notice) Pag.:3

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

LISTA DE EMBALAJE

El equipo estándar consta de los siguientes compo-

nentes:

PACKING LIST

The standard equipment consist of the following

components:

ACCESORIOS

( Los accesorios deben ser instalados en fábrica)

Denominación Código

TAPAFORMATEJADILLO 6000713

En acero inox. AISI 304.

ADAPTADORESPARAMATRACESERLENMEYER

Construidos en acero inox. al temple.

*Adaptadorpara50ml. 1001003

*Adaptador para100ml. 1000978

*Adaptador para250ml. 1000979

*Adaptador para500ml. 1000980

*Adaptadorpara1000ml. 1000981

PLATAFORMAPARAMATRACES ERLENMEYER

3001004

Construida en acero inox. AISI 304 con orificios

multiadaptadoresparasujetarmatracesErlenmeyerde

capacidades de 50, 100, 250, 500y 1000ml.

ACCESSORIES

( They must be installed in the factory )

Denomination Code

GABLECOVER 6000713

In AISI 304 stainless steel.

ADAPTERS FOR ERLENMEYER FLASKS

In tempered stainless steel.

* Adapter for 50ml 1001003

* Adapter for 100ml 1000978

* Adapter for 250ml 1000979

* Adapter for 500ml 1000980

* Adapter for 1000ml 1000981

PLATFORMFOR ERLENMEYERFLASKS

3001004

In AISI 304 s.s. with multiadapter holes to hold.

Erlenmeyer flasks of 50, 100, 250, 500 and 1,000 ml

capacities.

Descripción / Description Código / Code Cant. / Qty

UNITRONIC-ORBITAL 6032011 1

UNITRONIC-ORBITAL C 6001173 1

Muelle largo / Large spring 25024 4

Muelle corto / Short spring 25025 4

Manual de instrucciones / Instruction manual 80063 1

Código

Code

Medidas plataforma cm

Platform dimensions cm Capacidad de adaptadores en plataforma para:

Adapter capacity in platform for: Peso

Weight

Ancho /

Length Fondo /

Width 50ml 100ml 250ml 500ml 1,000ml

3001004 23.5 34.5 16 12 6 5 3 1

MANUALDE INSTRUCCIONESCODIGO80063 REVE 24/12/09 (Sujetas a modificaciones sin previo aviso) Pag.:4

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

ESPECIFICACIÓN TÉCNICA

Tensión de alimentación 115-230V 50/60 Hz según

se indique en la placa de características de la

máquina.

TECHNICAL FEATURES

Voltagesupply115-230V50/60Hz according tothe

characteristicsplateindications.

DESCRIPCIÓN DEL EQUIPO

Los baños termostáticos UNITRONIC-ORBITAL con

movimiento devaivén de la bandeja soporte, van equi-

padosconreguladorelectrónicodigitaldetemperatura,

tiempo yvelocidad. Incorpora termostato de seguridad

conrearmemanualquedesconectaelbañoencasode

fallo del circuito de control o falta de fluido.

ElequipodisponedeunasalidaRS-232quepermitesu

controlyseguimientomedianteordenador(verprotoco-

lo de comunicaciones al final de estas instrucciones).

Losbañosvanequipadosconunatermorresistenciade

Pt100comosensordela temperatura,elgrifodevacia-

doyunagradillaenaceroinox.AISI304incorporadaen

la cubeta móvil, con muelles tensores que permiten

adaptar toda clase de matraces, frascos o gradillas.

ElbañoUNITRONIC-ORBITALC(Cod.6001173)lleva

un grupo compresor incorporado montado sobre aco-

plamientoantivibratorioconevaporadorventilado.

Parautilizarlos baños,llenar delíquido lacubetahasta

el nivel adecuado, llegando éstecomo mínimo a cubrir

el elemento calefactor.Adecuar el líquidoo mezcla se-

gún sea el tipo de bañoy rango de temperatura de tra-

bajo. A título orientativo detallamos algunos de estos

líquidos:

EQUIPMENT DESCRIPTION

The thermostatic baths UNITRONIC-ORBITAL with

swinging action of the mobile tank, are equipped with

digital electronic regulator of temperature, time and

speed. It includes a safety device which disconnects

the heater when the circuit fails or low fluid level.

It has an RS-232 output for a full control with a

computer (see communicationsprotocol at the endof

this instructions).

The baths are equipped with Pt100 thermoresistance

as a temperature sensor, a drain tap AISI 304 s.s. in

the mobile tank, with tensor springs permitting the

adaptation of all types of flasks, racks and bottles.

ThebathUNITRONIC-ORBITALC(Code6001173)has

abuilt-incompressorgroupfittedontotheantivibrating

couplingwithventilatedevaporator.

To use the baths, fill the tank with liquid up to the

required level, which must at least cover the heating

element. Suit the liquid or mixture to the type of bath

andrange of working temperature. We herewithshow

details of some of these liquids as a guide:

Código

Code

Capacidad

litros

Capacity

litres

Medidas utiles cm.

Tank dimensions cm

Medidas de la cubeta

móvil cm.

Moving tank dimensions

Medidas exteriores cm.

Overall dimensions cm Consumo

Consump.

Peso

Weight

Alto /

Depth Ancho /

Length Fondo /

Width Alto /

Depth Ancho /

Length Fondo /

Width Alto /

Depth Ancho /

Length Fondo /

Width

6032011 27 18 48 29 17 35 24 30 74 40.5 1500 25

6001173 27 18 48 29 17 35 24 30 74 63.5 1750 43

0-20 40 806020-40

Anticong. coche/Car antifreezer

Agua / Water

Alcohol

Aceite de silicona 50cps / Silicone oil 50cps

FLUIDOSACONSEJADOSSEGÚNLATEMPERATURADEUTILIZACIÓNDELBAÑO

RECOMMENDEDFLUIDSDEPENDINGONBATHTEMPERATURE

100 120 180140 160 200

MANUALDEINSTRUCCIONESCODIGO80063 REVE 24/12/09 (It can be modified without notice) Pag.:5

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

¡ATENCIÓN! IMPORTANTE PARA SU SEGURIDAD

CAUTION!!! IMPORTANT FOR YOUR SAFETY

INSTALACIÓN

Instalar el baño sobre una superficie plana, horizontal

y nivelada. Prever el peso del líquido para escoger el

soporte. Prever el desagüede los baños.

INSTALLATION

Place the bath on a flat, horizontal and level surface.

Bearinginmindtheweightofliquidwhenchoosingthe

support. Provide for bathdrainage.

ESPECIFICACIONES

BAÑO320OR-Ccódigo6001173

Temperatura: 0.0 ºC +100.0 ºC

Refrigeración: Grupocompresor

BAÑO320ORcódigo6032011

Temperatura: 10.0 ºC +100.0 ºC

(La regulación por debajo de la temperatura ambiente

necesitadeunequiporefrigerador)

Resolución: + 0,1

Potencia: 1.600W

Alimentación: 230/50Hz – 60Hz

115/50Hz– 60Hz

Sensor: Pt100

Tiempo: Descontadorde 00h01ma99h59m.

Cronómetrohasta99h59m.

Regulación: PID

Salidas: Puertoserie

Alarmas: Overtemp off - +10

Undertemp off--10

Tto-safety Termostatodeseguridad

Rtdfail Sondaabierta/cruzada

Powerfail Errordered

Motor Errordemotor

Configuración: Temperaturamáxima: 100,0ºC

Temperaturamínima:

Código 6032011 = 10, 0

Código 6001173 = 0,0

Agitación máxima: 100 opm.

Agitación mínima: 10 opm.

Temperatura: ºF ºC

Calibrat:Correcciónde ºCºF±10.0º

TerminalID: Númerodeperiférico

puertoserie

Programación alarmas:

Alarma:OVERTEMP 0 = OFF, +10

Alarma:UNDERTEMP 0 = OFF, -10

SPECIFICATIONS

BATH320OR-Ccode6001173

Temperature: 0.0 ºC+100.0 ºC

Refrigeration: Grupocompresor

BATH320OR code6032011

Temperature: 10.0 ºC +100.0 ºC

(Regulation under ambient temperature requires a

refrigerator)

Resolution: + 0,1

Power: 1.600 W

Voltagesupply:230/50Hz– 60Hz

115/50Hz– 60Hz

Sensor: Pt100

Time: Timer from 00h01m to 99h59m.

Chronometerupto99h59m.

Regulation: PID

Output: Serialport

Alarms: Overtemp off - +10

Undertemp off - -10

Tto-safety Safetythermostat

Rtd fail Shortcutedprobe

Powerfail Mainserror

Motor Motorerror

Configuration: Maximumtemperature: 100,0ºC

Minimumtemperature:

Code 6032011 = 10, 0

Code 6001173 = 0,0

Maximum shaking: 100 opm.

Minimum shaking: 10 opm.

Temperature: ºF ºC

Calibrat: Correction of ºC ºF ±10.0º

Terminal ID: Number of periferic

serialport

Alarm programing:

Alarm:OVERTEMP 0 = OFF, +10

Alarm:UNDERTEMP0 = OFF, -10

MANUALDE INSTRUCCIONESCODIGO80063 REVE 24/12/09 (Sujetas a modificaciones sin previo aviso) Pag.:6

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

OPERACIÓN

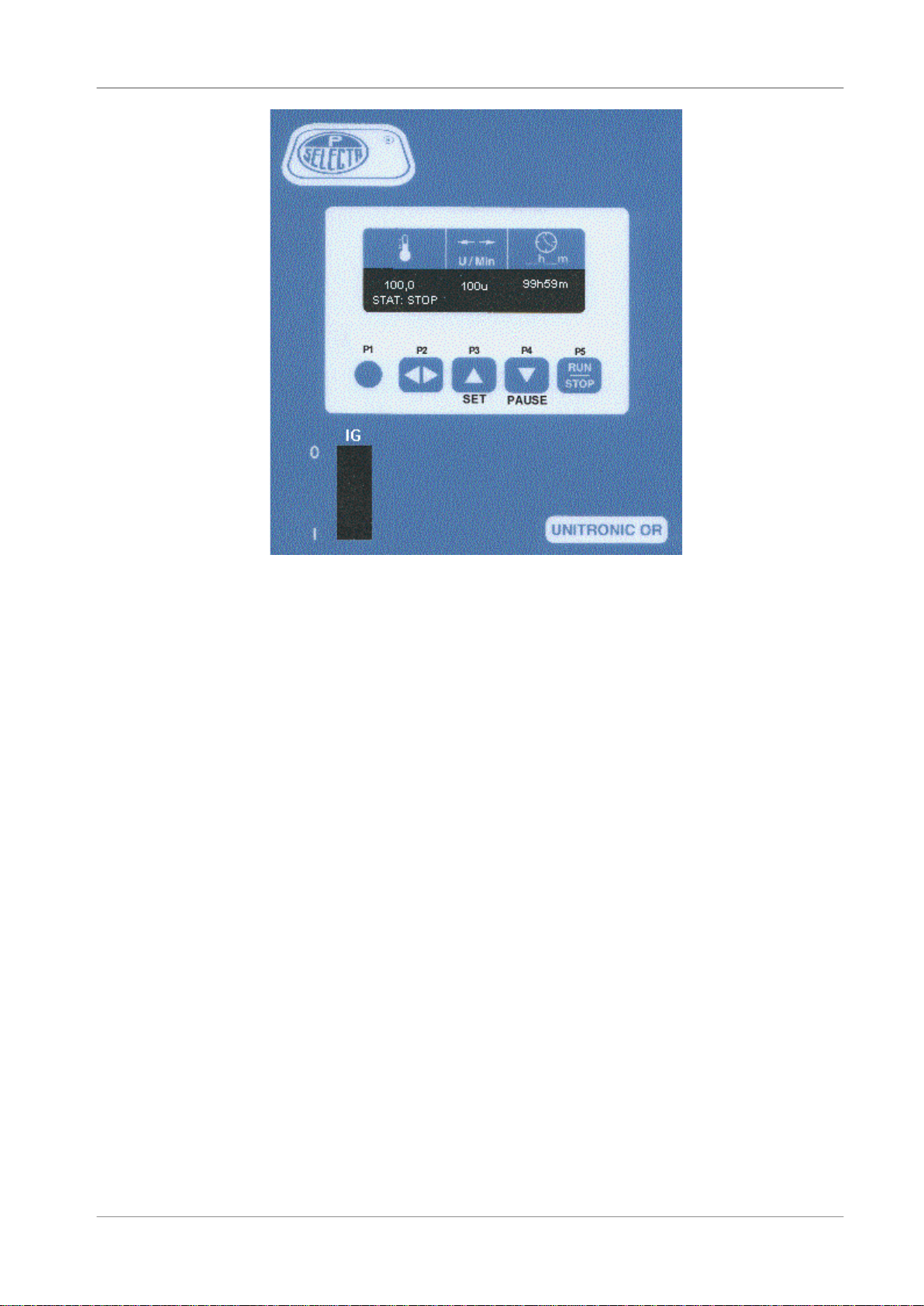

PANELDE MANDOS

-IG Interruptordered.

- P1 Intro.

- P2 Cursor.

- P3 Incrementarvalores.

- P4 Disminuirvalores.

- P5 Run / Stop.

Se recomienda el uso de agua descalcificada. NO USAR AGUA DESIONIZADA O

DESMINERALIZADA ya que tiene un gran poder de oxidación. Para prolongar la vida del

baño y evitar la oxidación de las piezas, disolver 1gr. de CO3Na2(Carbonato de Sodio) por

litro de agua.

Itisrecommendedtheuseofdecalcifiedwater.DONOTUSEDEIONIZEDORDEMINERALIZED

WATER as it has a great tendancy to rust. To prolong the life of the bath and avoid rusting of

the parts, dissolve 1 gr of CO3Na2(Sodium Carbonate) per litre of water used in the bath.

No utilice el equipo sin estar conectada la toma

de tierra.

Asegúrese que el equipo se conecta a una ten-

sión de red que coincide con la indicada en la

placa de características.

Si cambia la clavija de enchufe tenga en cuenta

lo siguiente:

Cable azul: Neutro.

Cable marrón: Fase.

Cable Amarillo/Verde: Tierra.

Do not use the autoclave if it isnot earthed.

Make sure that the voltage indicated on the

description plate coincides with the mains power.

If you have to chang the plug bear in mind the

following:

Bluecable: Neutre.

Brown calbe: Phase.

Green/Yellow cable: Earth

¡ATENCIÓN! TOME PRECAUCIONES PARAEVITAR POSIBLES SALPICADURAS DE

LIQUIDO CUANDO SE TRABAJE CONAGITACIÓN

WARNING!!! TAKEPRECAUTIONS TOAVOID POSSIBLE LIQUID SPLASHES WHEN

WORKINGWITHSTIRRERS

¡ATENCIÓN! SI TRABAJAATEMPERATURAS SUPERIORESA60ºC TOME LAS PRE-

CAUCIONESNECESARIAS PARAEVITARPOSIBLESQUEMADURAS

WARNING!!! WHEN WORKING AT TEMPERATURES ABOVE 60ºC TAKE THE

NECESSARY PRECAUTIONS TOAVOID POSSIBLE BURNS

OPERATION

CONTROLPANEL

- IG Mainsswitch.

- P1 Enter.

- P2 Cursor.

- P3 Increasevalues.

- P4 Decreasevalues.

- P5 Run / Stop.

MANUALDEINSTRUCCIONESCODIGO80063 REVE 24/12/09 (It can be modified without notice) Pag.:7

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

FUNCIONAMIENTO:

Al pulsar IG y ponerse en marcha, siempre se verá:

TemperaturaReal ºC / ºF.

VelocidadReal o.p.m.

Tiempo

Pulsando P3 veremoslos valores programados.

Pulsando P1 (3 sg.) podremos entrar en la programa-

ción.

PulsandoP5encenderemosópararemoselcontroldel

aparato.

Sisevalacorriente,cuandovuelveelaparatorecupera

suestado defuncionamiento.

PROGRAMACIÓN:

Si estamos en estado stop ypulsamos P1 (3 sg.) ac-

cedemos a la programación de la temperatura.

Pulsando P3 ó P4 incrementamos o decrementamos

latemperatura.

Pulsando P2 accedemos a la programación de la agi-

tación.

Pulsando P3 ó P4 incrementamos ó decrementamos

la agitación.

Pulsando P2 accedemos a la programación de tiem-

podefuncionamiento.

Pulsando P3 ó P4 incrementamos ó decrementamos

el tiempo.

Pulsando P2 volvemos a empezar el ciclo temperatu-

ra, agitación y tiempo.

STARTING UP:

WhenpressingIG,thebathwillstart,thedisplayshows:

Realtemperature ºC / ºF.

Realspeed o.p.m.

Time

PressingP3thedisplayshowstheprogrammedvalues.

Pressing P1 (3 sec.) we can start programming.

Pressing P5 start or stop the control of the bath.

If a mains failure occurs, when it came back the bath

starts with its old settings.

PROGRAMMING:

If we are in mode stop andpress P1 (3 sec.) we go to

temperatureprogramming.

Pressing P3 or P4 increase or decrease the

temperature.

Pressing P2 wego toshaking programming.

Pressing P3 or P4 increase or decrease the shaking.

Pressing P2 wegoto workingtime programming.

Pressing P3 or P4 increase or decrease the time.

Pressing P2 we go start again the cycle temperature,

shaking, time.

MANUALDE INSTRUCCIONESCODIGO80063 REVE 24/12/09 (Sujetas a modificaciones sin previo aviso) Pag.:8

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

Pulsando P1 durante (3 sg.) accedemos a la progra-

mación de las alarmas de temperatura.

Si no pulsamos ninguna tecla durante (5 sg.) volverá

automaticamente al estadostop.

PROGRAMACIÓN ALARMAS OVERTEMP Y

UNDERTEMP:

Si estamos en el estado de programación y pulsamos

P1durante(3sg.),accedemosalaprogramacióndela

alarma de temperatura overtemp.

Pulsando P3 oP4 incrementamos ó decrementamos

laalarmaovertemp.

Pulsando P2 accedemos alaprogramacióndelaalar-

ma undertemp.

Pulsando P3 oP4 incrementamos ó decrementamos

laalarmaundertemp.

PulsandoP2volvemosala programacióndelaalarma

detemperaturaovertemp.

Si no pulsamos ninguna tecla durante (5 sg.) volverá

automaticamente al estadostop.

CONFIGURACIÓN:

Si estamos en el estado de programación de las alar-

mas y pulsamos P1 (3 sg.) accedemos a la configu-

ración de la temperatura máxima.

Pulsando P3 oP4 incrementamos ó decrementamos

latemperatura máxima.

Pulsando P2 accedemos ala configuraciónde latem-

peratura mínima.

Pulsando P3 oP4 incrementamos ó decrementamos

temperaturamínima.

Pulsando P2 accedemos a la configuración de agita-

ción máxima.

Pulsando P3 oP4 incrementamos ó decrementamos

agitaciónmáxima.

Pulsando P2 accedemos a la configuración de agita-

ción mínima .

Pulsando P3 oP4 incrementamos ó decrementamos

agitaciónmínima.

Pulsando P2 accedemosala configuracióndetempe-

ratura en ºC o ºF.

Pulsando P3 oP4 seleccionamos ºC o ºF.

Pulsando P2 accedemos a la calibración de la tem-

peratura.

Pulsando P3 oP4 incrementamos ó decrementamos

lacalibracion.

Pulsando P2 accedemos a terminal ID .

Pulsando P3 oP4 incrementamos ó decrementamos

terminal id.

Si pulsamos P1 durant (3 sg.) volveremos al estado

stop.

Si no pulsamos ninguna tecla durante 5 sg. volverá

automaticamente al estadostop.

Pressing P1 (3 sec.) we go to temperature alarm

programing.

If no key is pressed for 5 seconds, the bath will go

automaticallyto stop mode.

OVERTEMP AND UNDERTEMP ALARM

PROGRAMATION:

Ifweareinmodeprogramming andpressP1(3sec.)

wegotoovertemp temperaturealarmprogramming.

Pressing P3 orP4 increaseor decreasetheovertemp

alarm.

Pressing P2 we go to undertemp temperature alarm

programming.

Pressing P3 orP4 increaseor decreasetheovertemp

alarm.

PressingP2wegobackovertemptemperaturealarm

programming.

If no key is pressed for 5 seconds, the bath will go

automaticallyto stop mode.

CONFIGURATION:

If weare in mode alarm programmingand press P1(3

sec.) we go to configuration of maximum

temperature.

PressingP3orP4increaseor decreasethemaximum

temperature.

Pressing P2 we go to configuration of minimum

temperature.

Pressing P3 orP4 increase or decreasethe minimum

temperature.

Pressing P2 we go to configuration of maximum

shaking.

PressingP3orP4increaseor decreasethemaximum

shaking.

Pressing P2 we go to configuration of minimum

shaking.

PressingP3orP4increaseor decreasethemaximum

shaking.

PressingP2 wegotoconfigurationoftemperature(ºC

or ºF).

Pressing P3 or P4 selects ºC or ºF.

Pressing P2 we go to calibration of temperature.

PressingP3orP4increaseordecreasethecalibration.

Pressing P2 we go to terminal ID.

Pressing P3 or P4 increase or decrease terminal ID.

Pressing P1 (3 sec.) we go back to stop mode.

If no key is pressed for 5 seconds, the bath will go

automaticallyto stop mode.

MANUALDEINSTRUCCIONESCODIGO80063 REVE 24/12/09 (It can be modified without notice) Pag.:9

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

ESTADODERUN:

Pulsando P3 veremos los valores programados.

PAUSE:

Pulsando P4 el aparato pasará al estado de pausa

queparala agitación, el tiempo ymantieneel control

dela temperatura.

Sipulsamos P4 volveremosastart.

Pulsando P5 pararemosel control delaparato

Pulsando P1 (3 sg.) accedemos a la programación

detemperatura.

PROGRAMACIÓNENELESTADO DERUN:

Si estamos en estado start y pulsamos P1 (3 sg.)

accedemos a la programación de temperatura.

PulsandoP3oP4incrementamosódecrementamos

latemperatura.

Pulsando P2 accedemos a la programación de la

agitación.

PulsandoP3oP4incrementamosódecrementamos

la agitación.

PulsandoP2accedemosalaprogramacióndetiem-

podefuncionamento.

PulsandoP3oP4incrementamosódecrementamos

el tiempo.

Sipulsamos P1durante(3sg.)volveremos alestado

de run.

Si no pulsamos ninguna tecla durante 5 sg. volvera

automaticamente al estado run.

PANTALLASSTOPYSTART:

STOP

SETTINGS

PROGRAMACIÓN:

HEATER:

Programación de la temperatura. De 100’0 a 10’0 y

OFF = desconnectar la calefacción.

START

PAUSE

20.0ºC 0u 00h00m

STAT: STOP 100.0ºC 100u 99h59m

STAT: START

100.0ºC 100u 99h59m

STAT: SETTINGS 100.0ºC 100u 99h59m

STAT: PAUSE

100.0ºC 100u 99h59m

STAT: PROGHEATER

RUNMODE:

Pressing P3 weseetheprogrammedvalues.

PAUSE:

PressingP4thebathis inpausemode,whichstops

the shaking, the time and keep the temperature.

If we press P4 again, go back to start mode.

Pressing P5 stops the control of the bath.

PressingP1(3sec.)wegototemperatureprograming.

PROGRAMMINGINRUNMODE:

If we are in mode start and press P1 (3 sec.) we go

totemperatureprogramming.

Pressing P3 or P4 increase or decrease the

temperature.

Pressing P2 wego toshaking programming.

PressingP3orP4increaseordecreasetheshaking.

Pressing P2 wegoto workingtime programming.

Pressing P3 or P4 increase or decrease the time.

Pressing P1 (3 sec.) we go back to run mode.

If no key is pressed for 5 seconds, the bath will go

automatically to run mode.

STOPAND START SCREENS:

HEATER:

Temperatureprogramming. From100.0 to 10.0 and

OFF = stop the heating.

MANUALDE INSTRUCCIONESCODIGO80063 REVE 24/12/09 (Sujetas a modificaciones sin previo aviso) Pag.:10

J.P. SELECTA s.a. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España Tel (34) 93 770 08 77 Fax (34) 93 770 23 62

e-mail: [email protected] - http://www.jpselecta.es

AGITACIÓN:

Programación de la agitación. De 100 a 10 rpm, y

OFF = desconnectar la agitación.

TIME:

Programacióndeltiempo.

*Siprogramamostemperatura=OFFyagitación=OFF,

cuandopulsamosP5(RUN-STOP) noseencenderáel

aparato y dará un mensaje de SETTINGS OFF. El

mensaje de SETTINGS OFF lo quitamos volviendo a

laprogramación.

PROGRAMACIÓN DE ALARMAS :

UNDERTEMP:

De OFF (desconnexión) a -10 ºc

OVERTEMP:

De OFF (desconnexión) a +10 ºc

CONFIGURACIÓN:

HEATERMAX:

Temperaturamáximadelaparato.

HEATERMIN:

Temperaturamínimadelaparato.

AGITMAX:

Agitación máxima del aparato.

AGITMIN:

Agitaciónmínimadelaparato.

SELECTION:

Selecciona ºF o ºC

100.0ºC 100u 99h59m

STAT: PROGAGIT

100.0ºC 100u 00h59m

STAT: PROGTIME

-10.0ºC 100u 99h59m

STAT:PROGUNDERTEMP

+10.0ºC 100u 99h59m

STAT: PROGOVERTEMP

100.0ºC 100u 99h59m

STAT:CFGHEATERMAX

10.0ºC 100u 99h59m

STAT: CFG HEATER MIN

100.0ºC 100u 99h59m

STAT: CFGAGITMAX

100.0ºC 10u 99h59m

STAT: CFGAGIT MIN

100.0ºC 100u 99h59m

STAT: CFGCELSIUS

SHAKING:

Shaking programming. From 100 to 10rpm, and

OFF = stop the shaking.

TIME:

Timeprogramming.

* If temperature = OFF and shaking = OFF, when

we press P5 (RUN-STOP) the bath will not start

and will give us a messageSETTINGS OFF. This

message will go out going back to programming.

ALARMPROGRAMMING:

UNDERTEMP:

From OFF (disconnected) to -10 ºC

OVERTEMP:

From OFF (diconnected) to +10 ºC

CONFIGURATION:

HEATER MAX:

Maximum temperatureof the bath.

HEATERMIN:

Minimum temperature of the bath.

AGIT MAX:

Maximum shaking of the bath.

AGIT MIN:

Minimum shaking of the bath.

SELECTION:

Select ºF or ºC

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere J.P. SELECTA Laborausrüstung Handbücher

J.P. SELECTA

J.P. SELECTA RS 3001-V Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA AUTESTER ST DRY PV-B print 18L Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA DE-1626 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA Digitronic-TFT 2005163 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA Vortex Vib Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA PRECISDIG 6001120 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA CONTERM 19L Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA 7001490 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA UNIVEBA 110C Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA PLAC-CENTER Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA SE-100 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA PRECISDIG 6001195 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA APL-54 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA HPC PL-3 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA J-3000 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA MICRO 8 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA DRYGLASS Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA RE-605 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA PRO-NITRO A Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA CENTRO-8 BL Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA COMBIPLAC 3000156 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA DIGITAL-S Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA UV 2005 Bedienungsanleitung

J.P. SELECTA

J.P. SELECTA PRECISBIG 6001240 Bedienungsanleitung

Beliebte Laborausrüstung Handbücher anderer Marken

Qiagen

Qiagen DML 3000 Bedienungsanleitung

Queensgate

Queensgate NANOSCAN OP400 Programmierhandbuch

Conviron

Conviron GEN1000-GE Bedienungsanleitung

Parr Instrument

Parr Instrument 4560 Bedienungsanleitung

IKA

IKA IC control Bedienungsanleitung

Integra

Integra DOSE IT Bedienungsanleitung

Agilent Technologies

Agilent Technologies 5800 ICP-OES Bedienungsanleitung

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Bedienungsanleitung

NI PXI-5422 Handbuch

Collomix

Collomix Aqix Bedienungsanleitung

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Bedienungsanleitung

Ocean Insight

Ocean Insight FLAME-NIR+ Bedienungsanleitung

Parker

Parker ALIGN-MG-NA Bedienungsanleitung

BD 644787 Bedienungsanleitung

DENTAURUM

DENTAURUM Compact Megaplus Bedienungsanleitung

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Bedienungsanleitung

VWR

VWR SAS Super IAQ Bedienungsanleitung

illumina

illumina MiSeqDx Bedienungsanleitung
