JBL MPro MP225 Bedienungsanleitung

JBL Incorporated, 8500 Balboa Boulevard, P.O. Box 2200, Northridge, California 91329 U.S.A.

JBL MP225 REV T

PACKAGE WIRING DIAGRAM

01-08

Technical Manual

JBL MP225

SPECIFICATIONS

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance: 4 ohms

• Power Capacity: 500W

• Frequency Range: 32 Hz – 12.5 kHz (–10dB)

• Sensitivity: 101 dB SPL, 1 Watt @ 1 Meter

• Crossover Frequency: 1.8 kHz

SYSTEM COMPONENTS:

• Cabinet: Enclosure MP225

• Grille: 128-00434-02

• Low Frequency 380mm (15 in.) M115-8A

Transducer: Transducer (124-67001-01X)

• DC Resistance: 5.3 ohms

• High Frequency 2412H 1in. Compression Driver

Transducer: (125-10000-00X)

• DC Resistance: 3.6 ohms

SYSTEM COMPONENTS:

(Cont’d)

• Crossover Network: 337535-002

AURAL SWEEP TEST SPECIFICATIONS:

A. System Aural Sweep Test: 7.0V Input, 20 Hz to 20 kHz

B. L.F. Aural Sweep Test: 7.0V Input, 20 Hz to 200 Hz

C. H.F. Aural Sweep Test: 2.83V Input, 550 Hz to 1.2 kHz

PHYSICAL SPECIFICATIONS:

• Enclosure Dimensions: 1163mm x 465mm x 513mm D

(45.8 x 18.3 x 20.2 in. D)

• Net Weight: 99.5 lbs. (45.1 kg.)

WARRANTY INFORMATION:

• Refer to Warranty Statement packed with each product.

Warranty 59660

Owners Manual

336824-002

End Pad (2)

337168-001

Microfoam (4)

49790P

Carton

337169-001 GRN

(Bottom)

YEL

WHT

–

GRN/BLK

WHT/BLK

YEL/BLK

GRN

WHT

WHT/BLK

1.8mH

0.2mH

4.8mH

YEL

1++

–

1–

2–

250

205

110

B1 B2

SK-3

4.0µF

16 , 10W

12µF

16µF

205

250

205

L.F.

M115A Top

L.F.

M115A Bottom

H.F.

2412H

GRN/BLK

YEL/BLK

Neutrik NL4MPR

1/4 Jack, Female

Network

337535-002

Speaker,

Low Freq (2)

M115-8A

124-67001-01X

(Top)

Speaker,

High Freq

2412H

(125-10000-00X)

SCHEMATIC (337535-002)

JBL MP225

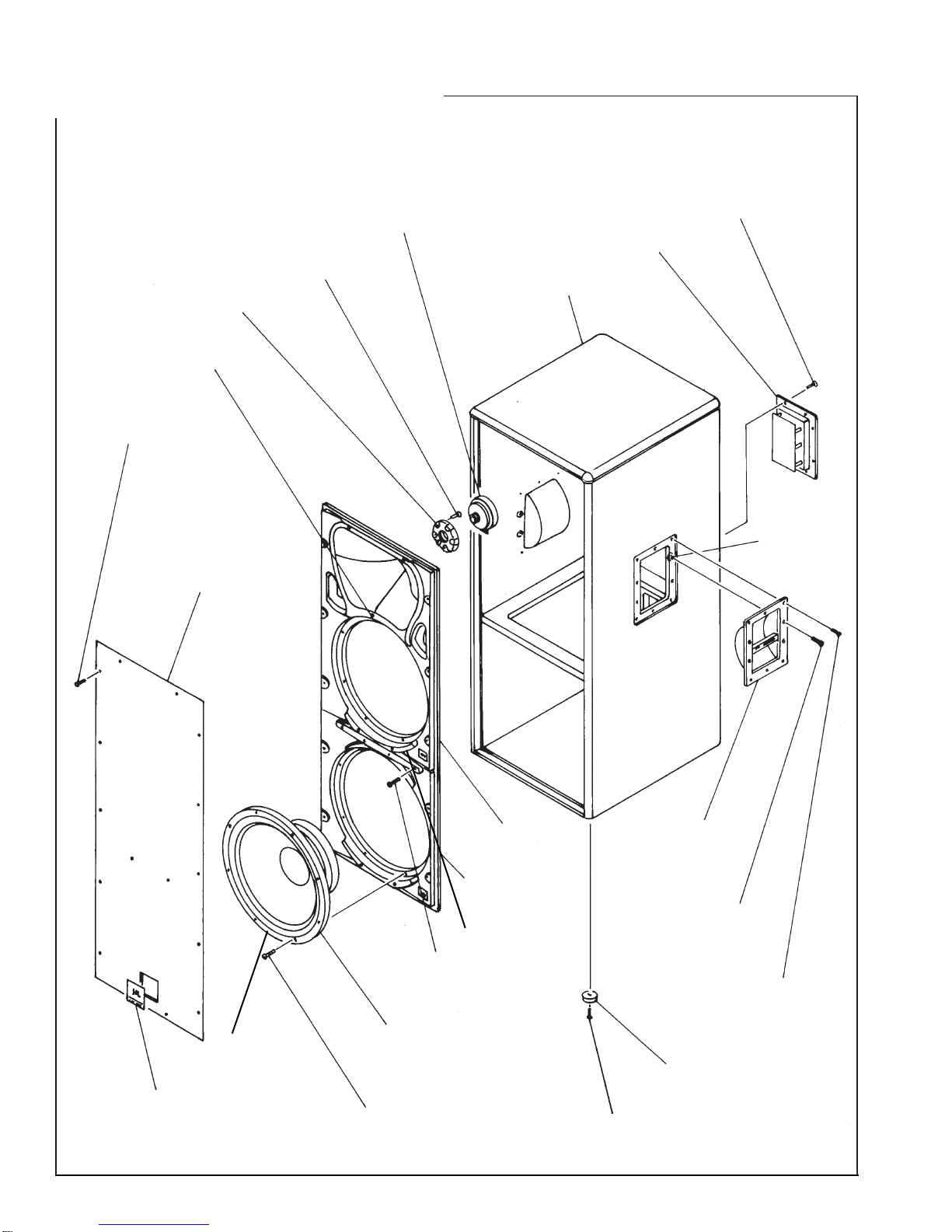

COMPONENT EXPLODEDVIEW

Grille

128-00434-02

Screw (4)

883-11010-124

8-32 X 1 FLT, PH, BLK ZINC,

LSC

Screw (4)

729-90002-16

No. 12 x 1

Baffle MP225

(Not for Sale)

Baffle, Lower

(Not for Sale)

Screw (12)

884-41110-12

No. 10 x 3/4

PN HD

Screw (8)

804-41110-12

No. 10-32 x 3/4

PAN,PH,BLK,

ZINC,LCS

Screw (16)

804-01110-16

10-32 x 1

FIL,PH, BLK,

ZINC

T-Nut (8)

61861

10-32

Screw (8)

882-51110-12

No. 6 x 3/4

OVHDPH

Network

337535-002

Enclosure

MP225

(Not for

Sale)

Handle, MP Series (2)

923-00022-01

Speaker, High Freq

2412H

(125-10000-00X)

Screw (6)

824-41110-10

No. 10 PAN PH

Threaded Adapter

885-00059-00

Grille Bumper

Stick on

350922-001

Screw (16)

744-41110-08

No. 10 PAN PH

Speaker, Low Freq

(M115-8A)

124-67001-01X (2) Foot,(4)

330712-002

Nameplate

336825-001

Gasket, (2)

338437-001

Foam Elliptical

Gasket (4)

360-07002-01
