Instruction Manual

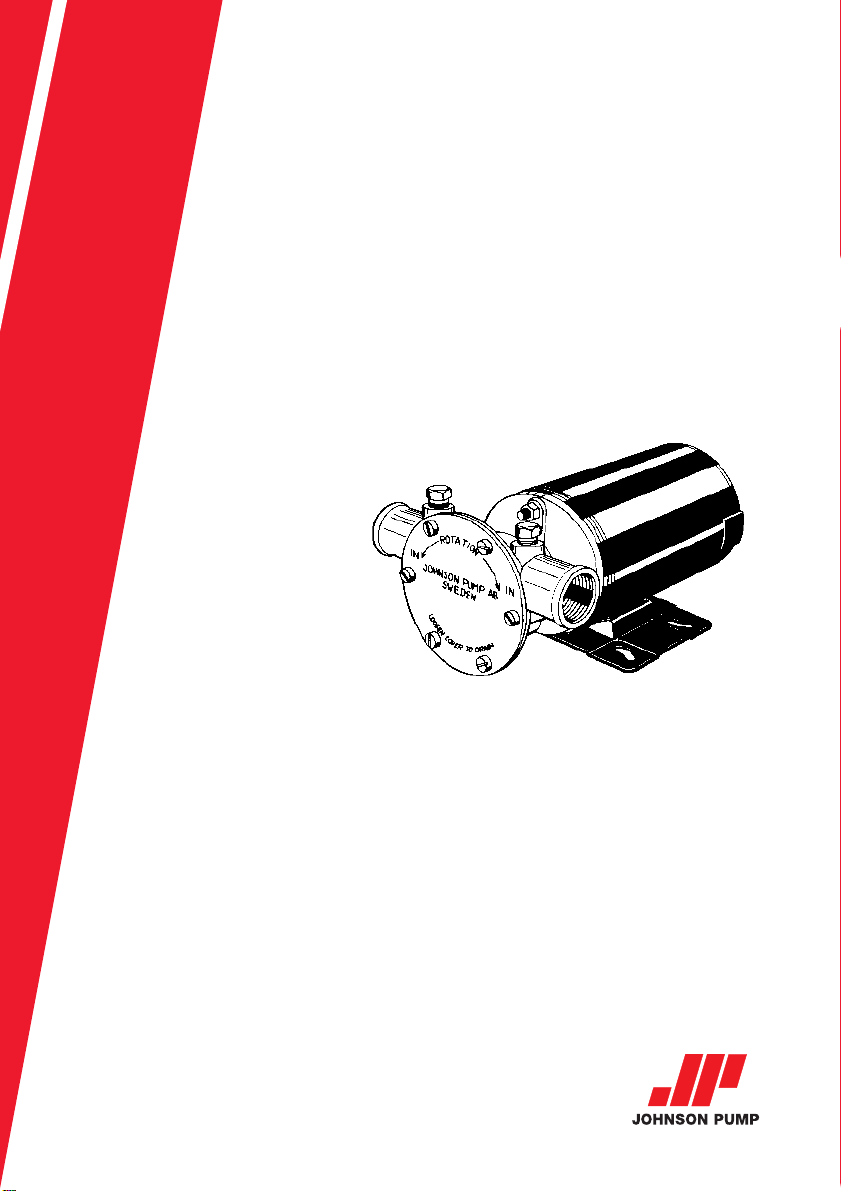

Flexible Impeller Pump

F4B-19 12/24 V DC

IB-407/01 (9903)

offered by Busse-Yachtshop.com

Recreational Craft Directive 94/25/EEC

ISO 8849: 1990/Electical operated bilge pumps

ISO 8846: 1990/Electrical devices - Protection against ignition of surrounding flammable gases

ISO 10133: 1994/Electrical systems - Extra low-voltage DC installations

Electromagnetic Compatibility Directive 89/336/EEC

EN55014: 1993/Radio Disturbance

Made in Sweden

Garantie 1 an

Garantía 1 año

Garanzia 1 anno

Garanti 1 år

Warranty 1 year

Garantie 1 Jahr

INDEX - INDICE

Svenska .............................................................................................................. 3

English ............................................................................................................... 6

Deutsch.............................................................................................................. 9

Français ........................................................................................................... 13

Español ............................................................................................................ 16

Italiano............................................................................................................. 19

offered by Busse-Yachtshop.com

SVENSKA

Typiska användningsområden

Länspump, transport av dieselbränsle,

spolpump, brandpump, färskvatten-

pump etc.

Teknisk beskrivning

Pumphus: Brons

Impeller: Nitril

Axel: Rostfritt stål

Tätning: Läpptätning

Anslutning: R 1/2" alt 1" slang

(ø 25 mm)

Vätske-

temperatur: Max +80°C

Motor: 0,25 kW likströms-

motor, 12/24 V

med inbyggt termoskydd

Motorn är gnistskyddad enligt

ISO 8846 (Båtar - Elkomponenter

- Skydd mot antändning av omgivande

brännbara gaser).

Modellspecifikation

Typ Art nr

F4B-19 12 V 10-24512-01

F4B-19 24 V 10-24512-02

Tryck- och kapacitetsdata

(baserad på vatten vid 20°C och full

spänning till motorn)

Strömförbrukn.

Bar kPa l/min 12 V 24 V

0048,4 13,7 A 6,7 A

0,1 10 47,0 14,0 A 6,9 A

0,3 30 42,3 15,0 A 7,6 A

0,6 60 34,8 16,5 A 8,4 A

0,9 90 23,9 18,3 A 9,3 A

1,2 120 11,2 19,6 A 9,9 A

Rek säkring 25 A 15 A

Självsugande, flexibel impellerpump, flänsmonterad till

likströmsmotor 12/24 V

Installation och skötsel

Installation

Pumpen kan monteras i vilket läge som

helst utan effektförlust. Emellertid

rekommenderas att pumpen vänds

nedåt vid vertikal montering. Montera

motorn så nära kraftkällan som möjligt

för att erhålla full spänning.

Pumpen bör installeras så att den

skyddas från regn eller vattenspolning.

Vid användning av vakuumbrytare

monteras denna på uttaget på pump-

husets inloppssida. Vid användning av

tryckströmbrytare monteras denna på

uttaget på pumphusets utloppssida.

Elektrisk installation

Pumpen ska installeras i enlighet med

ISO 10133 (Båtar - Elektriska system

- Klenspänningsinstallationer för

likström). Obs! Säkringen ska vara av

gnistskyddad typ.

Motorn har ett termiskt överbelast-

ningskydd som skyddar motorn från

överhettning. Skyddet återställs

automatiskt då motorn svalnat.

Om pumpen ansluts med separat

jordningskabel ska denna vara gul/grön

och anslutas till motorns fot.

Se kopplingsschema på sid 4 för rätt

installation. Negativ ledare ska vara

svart.

Välj kabeldimension efter total

kabellängd enligt tabell på sid 4.

Kabelanslutningarna ska avtätas med

ett marint tätningsmedel.

Obs! Före installation med elektriskt

styrsystem kontrollera att utrustningen

som ska användas har tillräcklig effekt

för motorns strömstyrka. Låg spänning

kan medföra att motorn överhettas.

offered by Busse-Yachtshop.com

Kabelarea

(baserat på 3% spänningsfall)

Kabelarea Max kabellängd*

12 V 24 V

2,5 mm22,7 m 11,0 m

4 mm24,4 m 17,6 m

6 mm26,6 m 26,3 m

10 mm211,0 m

16 mm217,6 m

25 mm227,4 m

Vid installation som länspump

Max uppfordringshöjd 6 m.

Pumpen ska placeras så att den inte

kan sköljas över av slagvatten.

Pumpen ska förses med en inloppssil

eller ett filter som hindrar skräp från

att komma in i pumpen.

SVENSKA

Självsugningsförmåga

Pumpen är självsugande upp till 4 m

förutsatt att sugledningen är absolut

lufttät. För att erhålla sughöjder upp

till 4 m måste impellern vara infettad

eller smord med den vätska som ska

pumpas.

För permanent installation då sug-

höjden överstiger 4 m bör en botten-

ventil installeras för att vara säker på

att pumpen suger direkt vid start.

Kontinuerlig drift

Vid kontinuerlig drift bör totala trycket

inte överstiga 0,6 bar (60 kPa).

Motorns normala arbetstemperatur

är +80°C.

Torrkörning

Kör inte pumpen torr mer än högst 30

sekunder. Torrkörning bränner upp

impellern och skadar tätningarna.

Om pumpen används som tanknings-

pump bör den förses med en vakuum-

brytare för manuell eller elektrisk

manövrering. Pumpen stannar automa-

tiskt när tanken är tömd.

Varning

Pumpa inte bensin, lösningsmedel,

thinner eller andra lättantändliga

vätskor. Om korrosiva vätskor måste

pumpas, skölj pumpen med vatten efter

varje användning.

Temperatur

Max omgivningstemperatur + 60°C.

Impellerns livslängd är beroende av

den pumpade vätskans temperatur. Vid

temperaturer mellan +5°C och +60°C

kan normal livslängd förväntas. Vid

högre eller lägre temperatur förkortas

livslängden.

*Kabellängden är det totala avståndet från

batteriet till pumpen och tillbaka till batteriet.

Använd gärna ett relä för att korta av de

strömförande ledarna.

Kopplingsschema

Pump

Säkring Strömbrytare

Max

0,2 m

Röd

Svart

Grön/gul

–

Andra elektriska anordningar, t ex

nivåbrytare, tryck- och vakuumbrytare,

reläer och övriga stömbrytare ska

placeras mellan pump och batteriets

pluspol (på den röda kabeln).

offered by Busse-Yachtshop.com

SVENSKA

Tillbehör

Vakuumbrytare 09-45053

•För automatisk avstängning.

•För att förhindra skada på pumpen.

Vakuumbrytaren passar alla själv-

sugande impellerpumpar och ska

användas vid t ex länsning/tömning av

tank för att förhindra torrkörning.

Vakuumbrytaren stänger automatiskt

av pumpen när kölsvinet/tanken är

tömd. Med en vakuumbrytare installe-

rad kan pumpen startas antingen genom

fjärrstyrning eller manuellt genom att

trycka på knappen på vakuumbrytaren.

Vakuumbrytaren är

inte gnistskyddad.

Minusgrader

Vid frysrisk, dränera pumpen genom

att lossa locket på pumpen. Glykol kan

användas som frostskyddsmedel, men

använd inte petroleumprodukter.

Serviceinstruktioner (se sid 22-23)

Demontering

1. Lossa lockskruvarna (7), tag bort

locket (5) och O-ringen (6).

2. Tag ur impellern (3) med t ex en

polygriptång.

3. Lossa och tag bort muttrarna (8)

och brickorna (9) som håller

pumphuset.

Drag bort pumphuset från motorn.

4. Tag bort läpptätningen (4).

5. Tag inte isär motorn.

Montering

1. Fukta nya tätningen i såpvatten

(5% såpa), montera med läppen

riktad motimpellersidan.

2. Smörj motoraxeln med vaselin eller

dylikt. Montera pumphuset till

motorn.

3. Smörj pumphusets impeller-

utrymme och lockets yta mot

impellern med vaselin eller dylikt.

4. Montera impellern med en rote-

rande rörelse i pumpens rotations-

riktning.

5. Smörj O-ringen med vaselin eller

dylikt och placera den i läge och

skruva fast locket.

Impeller

Impellern är en viktig säkerhetsdetalj

i pumpen och bör bytas varje år.

Använd Johnson originalimpeller.

Spolkit 09-46533

För praktisk och bekväm däckspolning:

•tryckströmbrytare

• backventil

•spolhandtag

offered by Busse-Yachtshop.com

ENGLISH

Pressure and capacity data

(based on water at 20°C and at full

voltage of the motor)

Ampere draw

Bar kPa l/min USGPM 12 V 24 V

0048,4 12,8 13,7 A 6,7 A

0,1 10 47,0 12,4 14,0 A 6,9 A

0,3 30 42,3 11,2 15,0 A 7,6 A

0,6 60 34,8 9,2 16,5 A 8,4 A

0,9 90 23,9 6,3 18,3 A 9,3 A

1,2 120 11,2 3,0 19,6 A 9,9 A

Fuse required 25 A 15 A

Typical applications

Bilge pump, fresh water pump, deck

washing, fuel oil transfer, fire pump, etc.

Design features

Body: Bronze

Impeller: Nitrile

Shaft: Stainless steel

Seal: Lip seal

Connection: 1/2" BSP/NPTF

or 1" hose (ø 25 mm)

Liquid

temperature: Max +80°C

Motor: 0,25 kW, 12/24 V DC

with built in thermal

protection

The motor is ignition protected

according to ISO 8846 (Small craft

- Electrical devices - Protection against

ignition of surrounding flammable

gases).

Type designation

Type Part No

F4B-19 (BSP) 12 V 10-24512-01

F4B-19 (BSP) 24 V 10-24512-02

Self-priming, flexible impeller pump flange mounted to

DC motorn 12/24 V

Installation and maintenance

Installation

Pump may be mounted in any position

without loss of efficiency; however, it is

suggested that the pump head be down

if vertical mounting is desired. Mount

motor as close as possible to power

source to obtain full voltage.

The pump should be installed so that

the motor is protected from rain or

wash down.

When using a vac-on-switch, mount

it on the connection on the inlet side of

the pump. When using a pressure

switch, mount it on the connection on

the outlet side of the pump.

Electrical installation

The pump must be installed according

to ISO 10133 (Small craft - Electrical

system - Extra low voltage DC installa-

tion for continuous current). Note: The

fuse must be ignition protected.

The motor is equipped with built in

thermal protection to prevent the

motor from overheating. The

protection is automatically restored

when the motor is cooled.

If the pump is connected with

separate earth lead, this should be

yellow/green and connected to the

motor base.

See the wiring table (next page) for

correct installation. Negative wire must

be black.

Choose wire size in accordance with

total wire lenght (see table next page).

The wire connections must be sealed

with a marine sealant.

Note: Before installation with

electrical control systems, check that

equipment to be used is of sufficient

offered by Busse-Yachtshop.com

Self-priming

Pump is self-priming up to 4 m. Intake

lines must be air-tight to ensure self-

priming. Note: Pump will prime when

impeller is dry but suction lift up to 4 m

is only obtainable when impeller is

greased or lubricated with liquid being

pumped.

For permanent installations where

suction lift exceeds 4 m, a foot valve

should be used to assure priming on

start up.

Continuous duty

For continuous duty 0,6 bar (60 kPa)

maximum head is permissible. The

normal working temperature of the

motor is +80°C.

Dry running

Do not run dry for more than 30

seconds. Lack of liquid will burn the

impeller and damage the seals.

If the pump is used for fuel oil

transfer it should be equipped with a

vacuum switch. When the liquid has

been evacuated the electric supply is

automatically switched off.

Caution

Do not pump gasoline, solvents,

thinners, highly concentrated or

organic acids. If corrosive fluids must

be handled, pump life will be pro-

longed if flushed with water after each

use or after each work day.

Temperature

Max ambient temperature: +60°C.

The life of the impeller depends on

the temperature of liquid being

pumped. Temperatures between +5°C

and +60°C give normal life. Higher or

lower temperature will reduce the life.

ENGLISH

Wiring dimensions

(based on 3% voltage drop)

Wire size Max wire

lenght* in m

12 V 24 V

2,5 mm2# 14 AWG 2,7 11,0

4 mm2# 12 AWG 4,4 17,6

6 mm2# 10 AWG 6,6 26,3

10 mm2# 6 AWG 11,0

16 mm2# 4 AWG 17,6

25 mm2# 2 AWG 27,4

* The wire length is the total distance from the

battery to the pump and back to the battery.

It is recommended to use a relay with a light

wire from main cable to switch to shorten the

main leaders.

When the pump is used as bilge pump

Max total head 6 m.

The pump must be installed so that

the motor is protected from splash

from bilge water.

The pump must be fitted with a

strainer or other means of preventing

debris from entering the pump.

Other electrical devices, eg switch,

circuit breaker, must be installed

between the pump and the positive (+)

lead on the battery (on the red wire).

rated capacity to accept ampere draw

of motor. Low voltage will cause motor

to overheat.

Wiring table

Pump

Terminal

fuse Switch

Max

0.2 m

Red

Black

Green/yellow

–

offered by Busse-Yachtshop.com

ENGLISH

The switch is not

ignition protected.

Accessories

Vacuum switch 09-45053

•For automatic shut off operation.

•To prevent pump damage.

The vacuum switch works with all self-

priming impeller pumps and should be

used for e.g. bilge pumping/emptying

of tanks to prevent the pump from

running dry.

The vacuum switch automatically shuts

the pump off when the bilge/tank is

dry. With the switch fitted, you can

start the pump by remote push button

or manually by depressing lever on the

switch.

Freezing weather

Drain unit by loosening the endcover.

Glycol based anti-freezes can be used

but do not use petroleum based anti-

freeze compounds.

Service instructions

(see page 22-23)

Disassembly

1. Back off the endcover screws (7),

remove the endcover (5) and

O-ring (6).

2. Pull out the impeller (3) using a slip

joint plier.

3. Back off and remove the nuts (8)

and washers (9) holding the body.

Separate the body from the motor.

4. Remove the lip seal (4).

5. Do not disassemble the motor.

Assembly

1. Moisten the new lip seal with

soapy water (5% soft soap), mount

the seal with the lip facing towards

the impeller.

2. Lubricate the motor shaft with

vaseline of the like. Fit the body to

the motor.

3. Lubricate inside the pump body

where the impeller should be

placed with vaseline or the like.

Also lubricate the surface of the

endcover.

4. Fit the impeller with a rotating

movement in the intended

direction of the pump rotation.

5. Lubricate the O-ring with vaseline

or the like and fit it in its position

and fasten the endcover.

Impeller

The impeller is a very important

security device and should be replaced

every year with a Johnson original

impeller.

Deckwash kit 09-46533

For convenient deckwash:

•pressure switch

•check valve

•triggel nozzle

offered by Busse-Yachtshop.com

Druck- und Leistungsdaten

(basierend auf einer Wassertemperatur

von 20°C und max. elektrischer

Spannung für den Motor)

Stromaufnahme

Bar kPa l/min 12 V 24 V

0048,4 13,7 A 6,7 A

0,1 10 47,0 14,0 A 6,9 A

0,3 30 42,3 15,0 A 7,6 A

0,6 60 34,8 16,5 A 8,4 A

0,9 90 23,9 18,3 A 9,3 A

1,2 120 11,2 19,6 A 9,9 A

Absicherung 25 A 15 A

Montage und Wartung

Montage

Die Pumpe kann in beliebiger Lage,

ohne daß die Leistung beeinträchtigt

wird, montiert werden.

Es wird jedoch empfohlen, wenn die

Pumpe senkrecht eingebaut wird, diese

mit dem Pumpenkopf nach unten

einzubauen. Die Pumpe so nahe wie

möglich zur Stromversorgung montie-

ren, um Spannungsverlusten zu

vermeiden.

Bei der Installation der Pumpe muß

darauf geachtet werden, daß der Motor

vor Regen- oder Spritzwasser geschützt

ist.

Wird ein Vakuum -oder Druck-

schalter benötigt, müßen diese in der

Auslaufseite der Pumpe montiert

werden.

Selbstansaugende, flexible Impellerpumpe mit Gleichstrom-

motor 12/24 V

Typische Anwendungen

Ideal für der Bilge, als Öl- oder

Dieselpumpe, als Deckwaschpumpe,

als Feuerlöschpumpe, als Frisch-

wasserpumpe etc.

Technische Daten

Gehäuse: Bronze

Impeller: Nitril

Welle: Edelstahl

Abdichtung: Lippendichtung

Anschluß: 1/2" Innengewinde

alt 1" Schlauch

Flüssigkeits-

temperatur: Max. +80°C

Motor: 0,25 kW, 12/24 V GS

mit thermischen

Überlastungsschutz

Der Elektromotor ist nach ISO 8846

funkengeschützt (für Kleinschiffe -

elektrische Ausführung - Schutz gegen

Entzündung umgebender, entflamm-

barer Gase).

Modellvarianten

Typ Artikel Nr.

F4B-19 12 V 10-24512-01

F4B-19 24 V 10-24512-02

DEUTSCH

offered by Busse-Yachtshop.com

Elektrische Installation

Die Pumpe muß nach den Regeln von

ISO10133 (Kleinboote - Elektrosystem

- extra niedrige Spannung bei Gleich-

strominstallation - für gleichmäßigen

Stromfluß) installiert werden.

Achtung: Die Sicherung muß funken-

geschützt sein.

Der Motor hat einen thermischen

Überlastungsschutz. Wenn die

Überlastungstemperatur wieder zum

normalen Niveau abgesunken ist,

schaltet der Überlastschutz automatisch

wieder ab. Motor kan wieder gestartet

werden.

Wenn die Pumpe mit einer separaten

Erdleitung versehen ist, gelb/grün, muß

diese mit dem Motorhalter verbunden

werden.

Zur korrekten Installation beachten Sie

bitte den Schaltplan unten. Minus-

leitung Schwarz.

Beachten Sie die Kabelquerschnitte

im Zusammenhang mit der erfoder-

lichen Kabellänge. (Siehe "Tabelle

Kabelanschlüsse").

Die elektrische Verbindungen

müssen mit einer wasserfesten Dich-

tung.

Anmerkung: Bei Installationen mit

elektrischem Steuersystem ist sicher-

zustellen, daß das Zubehörs für die

Stromaufnahme des Motors ausgelegt

ist. Niedriger Spannung führt zu

Motorüberhitzung.

Schaltplan

Pumpe

Haupt-

sicherung Schalter

Max.

0,2 m

Rot

Schwarz

Gelb/grün

–

Wenn die Pumpe als Bilgepumpe

eingesetzt wird

Max. Förderhöhe 6 m.

Die Pumpe muß so installiert werden,

daß sie vor Spritzwasser aus der Bilge

geschützt ist.

Die Pumpe muß mit einem Schmutz-

wasserfilter ausgerüstet werden, um

zu vermeiden, daß größere Ver-

schmutzungen in die Pumpe gelangen.

Selbstansaugen

Die Pumpe ist bis zu 4 m selbst-

ansaugend. Die Ansaugleitungen

müssen jedoch absolut luftdicht sein.

Anmerkung: Selbstansaugen ist auch

bei trockenem Impeller möglich. Bei

voller Ansaughöhe von 4 m muß der

Impeller jedoch vorher mit Fett oder

der anzusaugenden Flüssigkeit

geschmiert werden.

Bei fester Installation und voller

Ansaughöhe von 4 m sollte ein

Rückschlagventil in die Saugleitung

DEUTSCH

Tabelle Kabelanschlüsse

(basierend auf 3% Spannungsverlust)

Kabel- Max. Kabel-

querschnitt länge* in m

12 V 24 V

2,5 mm214 A 2,7 11,0

4 mm212 A 4,4 17,6

6 mm210 A 6,6 26,3

10 mm26 A 11,0

16 mm24 A 17,6

25 mm22 A 27,4

*Die Kabellänge ist die komplette Länge von

der Batterie zur Pumpe und zurück zur Batterie.

Wieter elektrische Komponenten, wie

Schalter, Stromkreis-unterbrecher,

müssen zwischen der Pumpe und der

positiven (+) Leitung (rot) der Batterie

installiert werden.

Andere Handbücher für F4B-19 Series

Inhaltsverzeichnis

Sprachen:

Andere Johnson Pump Wasserpumpe Handbücher

Johnson Pump

Johnson Pump L450 Bedienungsanleitung

Johnson Pump

Johnson Pump MDR Series Bedienungsanleitung

Johnson Pump

Johnson Pump SPXFLOW F2P10-19 1/2" hose 12 V Bedienungsanleitung

Johnson Pump

Johnson Pump AQUA JET WPS 3.4 Bedienungsanleitung

Johnson Pump

Johnson Pump SPX Flow CombiLine Series Bedienungsanleitung

Johnson Pump

Johnson Pump SPX Flow CombiLineBloc Bedienungsanleitung

Johnson Pump

Johnson Pump CM10P7-1 Bedienungsanleitung

Johnson Pump

Johnson Pump SPX FLOW L750 LB Bedienungsanleitung

Johnson Pump

Johnson Pump AQUA JET WD 3.4 Bedienungsanleitung

Johnson Pump

Johnson Pump SPX FLOW F5B-19 12V DC Bedienungsanleitung

Johnson Pump

Johnson Pump SPX FLOW TopGear GS Bedienungsanleitung

Johnson Pump

Johnson Pump F7B-5001 Bedienungsanleitung

Johnson Pump

Johnson Pump Viking Power 32 Bedienungsanleitung

Johnson Pump

Johnson Pump SPX FLOW 500 GPH Bedienungsanleitung

Johnson Pump

Johnson Pump Top Wing Series Bedienungsanleitung

Johnson Pump

Johnson Pump Viking Power 16 Bedienungsanleitung

Johnson Pump

Johnson Pump WD 2.9 Bedienungsanleitung

Johnson Pump

Johnson Pump F5B-19 12 V DC Bedienungsanleitung

Johnson Pump

Johnson Pump Aqua Jet WPS 2.9 Bedienungsanleitung

Johnson Pump

Johnson Pump SPXFLOW TopGear BLOC Series Bedienungsanleitung

Johnson Pump

Johnson Pump F4B-19 Series Bedienungsanleitung

Johnson Pump

Johnson Pump SPX FLOW WPS Series Bedienungsanleitung

Johnson Pump

Johnson Pump SPXFLOW Aqua Void Cartridge Series Bedienungsanleitung

Johnson Pump

Johnson Pump SPXFLOW 500 GPH 12V Bedienungsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
