Kärcher BP 2 Cistern Bedienungsanleitung

www.kaercher.com/register-and-win

✓

BP 2 Cistern

59661830 08/13

Deutsch 6

English 14

Français 22

Italiano 31

Nederlands 39

Español 47

Português 55

Ελληνικά 63

Türkçe 72

– 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Originalbetriebsanleitung, handeln Sie

danach und bewahren Sie diese für

späteren Gebrauch oder für Nachbe-

sitzer auf.

Dieses Gerät wurde für den privaten

Gebrauch entwickelt und ist nicht für

die Beanspruchungen des gewerbli-

chen Einsatzes vorgesehen.

Der Hersteller haftet nicht für eventuel-

le Schäden, die durch nicht bestim-

mungsgemäßen Gebrauch oder fal-

sche Bedienung verursacht werden.

Das Gerät ist vorwiegend zum Fördern

von klarem Wasser (ohne aufgelöste

Gase) aus Zisternen, Brunnen oder

Regenfässern bestimmt, das in Be-

wässerungssysteme oder in die

Brauchwasserversorgung eines Hau-

ses (WC-Spülung, Waschmaschine,

etc.) eingespeist werden kann..

Das Gerät ist nicht dazu bestimmt, in

Schwimmbecken, Gartenteichen und

Springbrunnen zur Umwälzung betrie-

ben zu werden.

Vorsicht

Wasser, das mit diesem Gerät

gefördert wurde, ist kein Trink-

wasser!

Wasser mit einem Verschmut-

zungsgrad bis Korngrösse 1,5 mm

Waschlauge

몇Warnung

Nicht gefördert werden dür-

fen ätzende, leicht brennbare

oder explosive Stoffe (z.B.

Benzin, Petroleum, Nitrover-

dünnung), Fette, Öle, Salz-

wasser und Abwasser aus

Toilettenanlagen und ver-

schlammtes Wasser, das

eine geringere Fließfähigkeit

als Wasser hat. Die Tempe-

ratur der geförderten Flüssig-

keit darf 35°C nicht

überschreiten.

Das Gerät ist nicht für einen

ununterbrochenen Pumpbe-

trieb oder als stationäre Ins-

tallation (z.B. Hebeanlage,

Springbrunnenpumpe) geeig-

net.

Inhaltsverzeichnis

Inhaltsverzeichnis. . . . . . . . DE . . .1

Allgemeine Hinweise . . . . . DE . . .1

Sicherheit . . . . . . . . . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .4

Reinigung . . . . . . . . . . . . . . DE . . .5

Wartung . . . . . . . . . . . . . . . DE . . .5

Transport . . . . . . . . . . . . . . DE . . .5

Lagerung . . . . . . . . . . . . . . DE . . .5

Sonderzubehör. . . . . . . . . . DE . . .6

Hilfe bei Störungen. . . . . . . DE . . .7

Technische Daten. . . . . . . . DE . . .8

Allgemeine Hinweise

Bestimmungsgemäße

Verwendung

Zugelassene

Förderflüssigkeiten:

6 DE

– 2

Die Verpackungsmaterialien sind

recyclebar. Bitte werfen Sie die

Verpackungen nicht in den Haus-

müll, sondern führen Sie diese ei-

ner Wiederverwertung zu.

Altgeräte enthalten wertvolle re-

cyclingfähige Materialien, die ei-

ner Verwertung zugeführt wer-

den sollten. Bitte entsorgen Sie

Altgeräte deshalb über geeigne-

te Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstof-

fen finden Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer

zuständigen Vertriebsgesellschaft her-

ausgegebenen Garantiebedingungen.

Etwaige Störungen an Ihrem Gerät be-

seitigen wir innerhalb der Garantiefrist

kostenlos, sofern ein Material- oder

Herstellungsfehler die Ursache sein

sollte. Im Garantiefall wenden Sie sich

bitte mit Kaufbeleg an Ihren Händler

oder die nächste autorisierte Kunden-

dienststelle.

Gefahr

Für eine unmittelbar drohende

Gefahr, die zu schweren Körper-

verletzungen oder zum Tod

führt.

몇Warnung

Für eine möglicherweise gefähr-

liche Situation, die zu schweren

Körperverletzungen oder zum

Tod führen könnte.

Vorsicht

Für eine möglicherweise gefähr-

liche Situation, die zu leichten

Verletzungen oder zu Sach-

schäden führen kann.

Lebensgefahr

Bei Nichtbeachtung der Sicher-

heitshinweise besteht Lebens-

gefahr durch elektrischen

Strom!

Anschlussleitung mit Netzste-

cker vor jedem Betrieb auf

Schäden prüfen. Beschädigte

Anschlussleitung unverzüg-

lich durch autorisierten Kun-

dendienst/Elektro-Fachkraft

austauschen lassen.

Alle elektrischen Steckerver-

bindungen sind im überflu-

tungssicheren Bereich anzu-

bringen.

Ungeeignete elektrische Ver-

längerungsleitungen können

gefährlich sein. Verwenden

Sie im Freien nur dafür zuge-

lassene und entsprechend

gekennzeichnete elektrische

Verlängerungsleitungen mit

ausreichendem Leitungs-

querschnitt.

Netzstecker und Kupplung ei-

ner Verlängerungsleitung

müssen wasserdicht sein und

dürfen nicht im Wasser lie-

gen. Die Kupplung darf wei-

terhin nicht auf dem Boden

liegen.

Umweltschutz

Garantie

Symbole in der

Betriebsanleitung

Sicherheit

7DE

– 3

Es wird empfohlen, Kabel-

trommeln zu verwenden, die

gewährleisten, dass die

Steckdosen sich mindestens

60 mm über dem Boden be-

finden.

Das Netzanschlusskabel

nicht zum Transportieren

oder Befestigen des Gerätes

benutzen.

Nicht am Netzanschlusska-

bel, sondern am Stecker zie-

hen, um das Gerät vom Netz

zu trennen.

Das Netzanschlusskabel

nicht über scharfe Kanten

ziehen und nicht einquet-

schen.

Die angegebene Spannung

auf dem Typenschild muss

mit der Spannung der Strom-

quelle übereinstimmen.

Um Gefährdungen zu vermei-

den, dürfen Reparaturen und

der Einbau von Ersatzteilen

nur vom autorisierten Kun-

dendienst durchgeführt wer-

den.

Elektrische Schutzeinrichtun-

gen beachten:

Aus Sicherheitsgründen

empfehlen wir grundsätzlich,

das Gerät über einen Fehler-

stromschutzschalter (max.

30mA) zu betreiben.

Der elektrische Anschluss

darf nur von einer Elektro-

fachkraft vorgenommen wer-

den. Die nationalen Bestim-

mungen hierzu sind unbe-

dingt zu beachten!

Dieses Gerät ist nicht dafür

bestimmt, durch Personen

mit eingeschränkten physi-

schen, sensorischen oder

geistigen Fähigkeiten oder

mangels Erfahrungen und/

oder mangels Wissen benutzt

zu werden, es sei denn, sie

werden durch eine für Ihre Si-

cherheit zuständige Person

beaufsichtigt oder erhielten

von ihr Anweisungen, wie das

Gerät zu benutzen ist und ha-

ben die daraus resultieren-

den Gefahren verstanden.

Kinder dürfen das Gerät nur

dann verwenden, wenn sie

über 8 Jahre alt sind und

wenn sie durch eine für ihre

Sicherheit zuständige Person

beaufsichtigt werden oder

von ihr Anweisungen erhiel-

ten, wie das Gerät zu benut-

zen ist und die daraus resul-

tierenden Gefahren verstan-

den haben.

Kinder dürfen mit dem Gerät

nicht spielen.

Kinder beaufsichtigen, um si-

cherzustellen, dass sie nicht

mit dem Gerät spielen.

Die Reinigung und Anwen-

derwartung dürfen von Kin-

dern nicht ohne Aufsicht

durchgeführt werden.

8 DE

– 4

1 Rückschlagventil (vormontiert)

2 Griff

3 Netzanschlusskabel mit Stecker

4 Anschluss G1 (33,3 mm) Innenge-

winde

5 Ansauggitter/ Vorfilter

6 Schwimmerschalter

7 Anschluss-Adapter für Pumpen G1

8 Schlauchanschlussstücke 1“ und 3/4“

9 Schlauchschelle

10 Halterung Schwimmerschalter

Vorsicht

Verletzung- und Beschädi-

gungsgefahr durch Umfallen

des Geräts.

Gerät vor jeder Tätigkeit auf

ebener Fläche hinlegen und ge-

gen Wegrollen sichern.

Abbildung

Gartenschlauch oder Steigleitung an-

schließen:

Bei Verwendung eines Garten-

schlauchs, Anschluss-Adapter in

Anschlussstutzen schrauben.

Eine zusätzliche Abdichtung ist

nicht notwendig.

Passendes Schlauchanschluss-

stück auf Anschluss-Adapter

schrauben.

Schlauchende auf Schlauchan-

schlussstück stecken und mit

Schlauchschelle befestigen.

Schlauchschelle mit Ratsche (ca.

5 Nm) festziehen.

Abbildung

Halterung Schwimmerschalter in

Griffbohrung drücken, bis er einras-

tet.

Abbildung

Schwimmerschalter justieren.

Der Schwimmerschalter kann jus-

tiert werden, um Ein- und Aus-

schalthöhe anzupassen.

Verringern des Abstands zwischen

Schwimmerschalter und Halter be-

wirkt, dass die Einschalthöhe höher

und die Ausschalthöhe niedriger

werden.

Ausreichend Abstand lassen, damit

der Schwimmerschalter sich frei

bewegen kann.

Befestigungsseil (nicht im Liefer-

umfang enthalten) an Griff befesti-

gen.

Pumpe am Befestigungsseil in die

Förderflüssigkeit ablassen.

Befestigungsseil sichern.

Abbildung

Die maximale Eintauchtiefe (h1) be-

zeichnet die Wassertiefe, in der die

Pumpe noch installiert werden kann.

Es ist in der Regel nicht notwendig die

Pumpe bis zur maximalen Eintauchtie-

fe abzulassen.

Die Förderhöhe (h2) bezeichnet den

Höhenunterschied zwischen Wasser-

spiegel und Wasseraustritt am Ende

des Förderschlauchs. Damit die Pum-

pe fördert muss die max. Förderhöhe

eingehalten werden. Dies muss über

den gesamten Pumpenverlauf beach-

tet werden, da mit sinkendem Wasser-

spiegel (durch das Abpumpen) die För-

derhöhe zunimmt.

Bedienung

Gerätebeschreibung

Vorbereiten

9DE

– 5

Damit die Pumpe selbstständig an-

saugt, muss der Flüssigkeitsstand min-

destens 5 cm betragen.

Netzstecker in Steckdose stecken.

Vorsicht

Trockenlauf schädigt die Pumpe.

Pumpe während des Betriebs

nicht unbeaufsichtigt lassen.

Alternativ entweder eine Tro-

ckenlaufsicherung oder einen

elektronischen Druckschalter

mit Trockenlaufsicherung

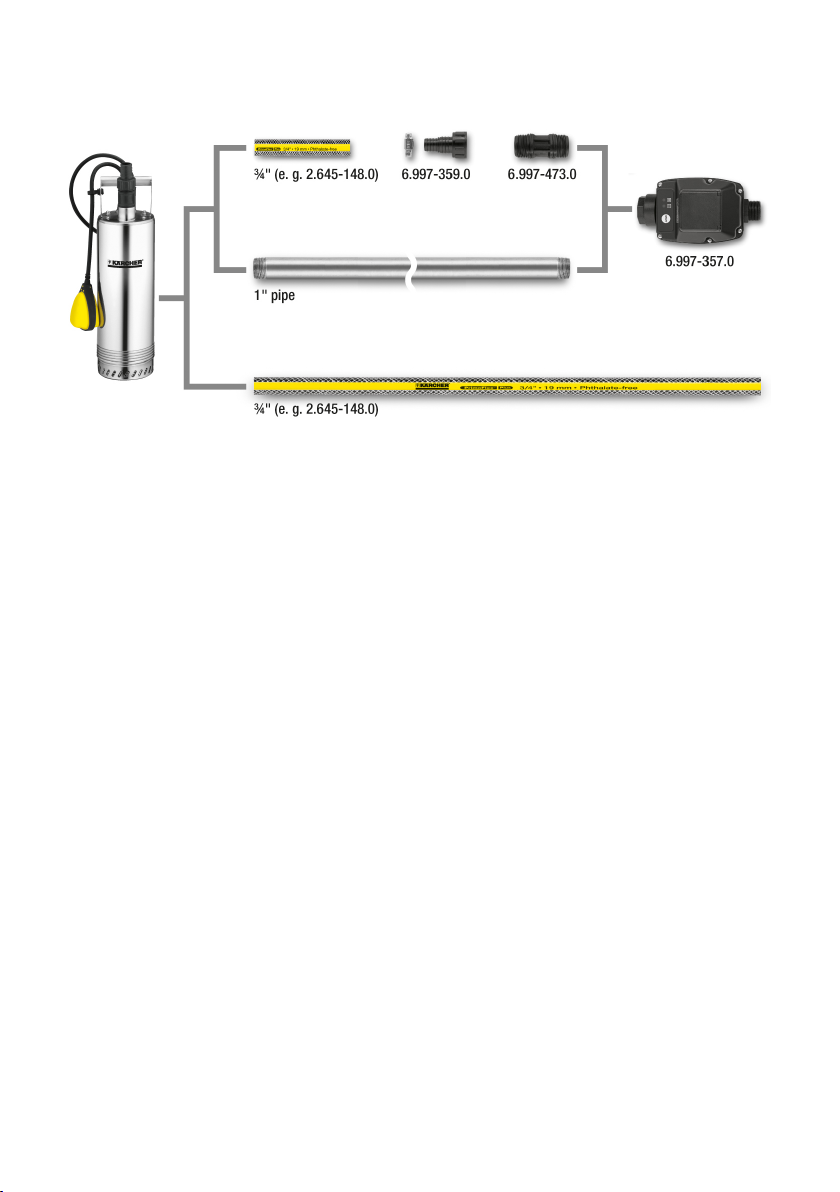

verwenden (siehe Sonderzu-

behör).

Netzstecker aus Steckdose ziehen.

Gefahr

Gefahr eines Stromschlags. Vor

allen Pflege– und Wartungsar-

beiten das Gerät ausschalten

und den Netzstecker ziehen.

Hinweis:

Verschmutzungen können sich ablagern

und zu Funktionsstörungen führen.

Die Pumpe in regelmäßigen Abstän-

den mit klarem Wasser durchspülen.

Netzstecker aus Steckdose ziehen.

Ansauggitter mit geeigneter Bürste

reinigen und mit klarem Wasser ab-

spülen.

Abbildung

Anschluss-Adapter vom Anschluss-

stutzen abschrauben.

Rückschlagventil entfernen.

Anschluss-Adapter in Anschluss-

stutzen schrauben.

Gartenschlauch an Leitungssystem

und an Pumpenadapter anschlie-

ßen.

Pumpe mit klarem Wasser spülen.

Rückschlagventil montieren.

Auf korrekte Positionierung des

Rückschlagventils achten. Die Be-

schriftung „Up“ muss nach oben

zeigen.

Das Gerät ist wartungsfrei.

Vorsicht

Um Unfälle oder Verletzungen

zu vermeiden beim Transport

das Gewicht des Gerätes be-

achten.

Gerät gegen Verrutschen und Kip-

pen sichern.

Vorsicht

Um Unfälle oder Verletzungen

zu vermeiden bei der Auswahl

des Lagerortes das Gewicht des

Gerätes beachten.

Gerät liegend aufbewahren und ge-

gen Wegrollen sichern.

몇Achtung

Frost kann das nicht vollständig

entleerte Gerät zerstören.

Gerät vor Lagerung vollstän-

dig entleeren.

Gerät an einem frostfreien

Ort aufbewahren.

Betrieb

Betrieb beenden

Reinigung

Wartung

Transport

Transport in Fahrzeugen

Lagerung

10 DE

Andere Handbücher für BP 2 Cistern

Inhaltsverzeichnis

Sprachen:

Andere Kärcher Wasserpumpe Handbücher

Kärcher

Kärcher SP 16.000 Dual Bedienungsanleitung

Kärcher

Kärcher WWP 45 Bedienungsanleitung

Kärcher

Kärcher SCP 16000 LEVEL SENSOR Bedienungsanleitung

Kärcher

Kärcher BP 3 Home Bedienungsanleitung

Kärcher

Kärcher SP 1 Dirt Bedienungsanleitung

Kärcher

Kärcher SDP 5000 Bedienungsanleitung

Kärcher

Kärcher SP 7 Dirt Inox Bedienungsanleitung

Kärcher

Kärcher LEUCO HAWK NMT-EBCW Series Bedienungsanleitung

Kärcher

Kärcher BP 3.200 Home Bedienungsanleitung

Kärcher

Kärcher BP 3 Bedienungsanleitung

Kärcher

Kärcher BP 2 Garden Bedienungsanleitung

Kärcher

Kärcher Home & Garden BP 3 Bedienungsanleitung

Kärcher

Kärcher BP 4 Deep Well Bedienungsanleitung

Kärcher

Kärcher BP 3 Home Bedienungsanleitung

Kärcher

Kärcher SP 16.000 Dual Bedienungsanleitung

Kärcher

Kärcher AT Bedienungsanleitung

Kärcher

Kärcher WWP 45 Bedienungsanleitung

Kärcher

Kärcher BPE 4000/45 Bedienungsanleitung

Kärcher

Kärcher SP 16.000 Dirt Bedienungsanleitung

Kärcher

Kärcher GP 60 MOBILE CONTROL Bedienungsanleitung

Kärcher

Kärcher BP 4.500 Garden Bedienungsanleitung

Kärcher

Kärcher BP 1 Barrel Bedienungsanleitung

Kärcher

Kärcher SP 9.000 Flat Bedienungsanleitung

Kärcher

Kärcher BP 2.000-18 Barrel Bedienungsanleitung

Beliebte Wasserpumpe Handbücher anderer Marken

Neptun

Neptun NPHW 5500 Bedienungsanleitung

Sensidyne

Sensidyne Gilian BDX-II Montage- und Bedienungsanleitung

Draper

Draper 47808 Bedienungsanleitung

Trolla

Trolla 12820 Bedienungsanleitung

Sunfab

Sunfab SVH Series Bedienungsanleitung

WilTec

WilTec 50740 Bedienungsanleitung

Fieldmann

Fieldmann FVC 5015 EK Bedienungsanleitung

Everbilt

Everbilt EFSUB5-122HD Bedienungsanleitung

Graco

Graco Husky 3300e Bedienungsanleitung

esotec

esotec 101018 Bedienungsanleitung

moyno

moyno 2000 CC Bedienungsanleitung

Becker

Becker BASIC VASF 2.80/1-0.AC230 Bedienungsanleitung

Sykes AmeriPumps

Sykes AmeriPumps GP100M Fehlerbehebungshandbuch

DUROMAX

DUROMAX XP WX Series Bedienungsanleitung

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Bedienungsanleitung

Franklin Electric

Franklin Electric IPS Bedienungsanleitung

Xylem

Xylem e-1532 Series Bedienungsanleitung

Milton Roy

Milton Roy PRIMEROYAL Bedienungsanleitung
