LaserLiner PowerPlane-Laser 3G Bedienungsanleitung
PowerPlane-Laser 3G
DE
02
GB
10
NL
18
DK
26
FR
ES
IT
PL
FI
PT
SE
34
42
50
58
NO
TR
RU
UA
CZ
EE
LV
LT
RO
BG
GR
Laser
510nm 1HG360° 2VG360°
S
02
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Dreidimensionaler Laser mit einem horizontalen und zwei vertikalen grünen
360°-Laserkreisen
– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen
– Einfache Lotfunktion durch die Laserkreuze
– Optimiert für deckennahes Arbeiten
– Selbstnivellierbereich 2,5°, Genauigkeit 2 mm / 10 m
Allgemeine Sicherheitshinweise
– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reflektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 510 nm
EN 60825-1:2014
DE
PowerPlane-Laser 3G
03
1HG360° 2VG360° S
Zum Transport immer alle Laser ausschalten und Pendel arretieren,
Schiebeschalter auf “OFF” stellen!
!
Besondere Produkteigenschaften
Grüne Lasertechnologie
Automatische Ausrichtung des Gerätes durch ein magnetisch
gedämpftes Pendelsystem. Das Gerät wird in Grundstellung
gebracht und richtet sich selbständig aus.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
Mit der GRX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laser-
linien pulsieren mit einer hohen Frequenz und werden durch
spezielle Laserempfänger auf große Entfernungen erkannt.
Lasermodule in der DLD-Ausführung stehen für eine hohe
Qualität der Linie, ein sauberes, klares und dadurch gut sicht-
bares Linienbild. Im Gegensatz zu früheren Generationen sind
sie temperaturstabiler und energieeffizienter.
Das menschliche Auge hat zudem eine höhere Empfindlichkeit
im Wellenbereich des grünen Laser als zum Beispiel beim roten
Laser. Dadurch erscheint die grüne Laserdiode im Vergleich zur
roten sehr viel heller.
Grüne Laser – speziell in der DLD-Ausführung – bieten also
Vorteile in Bezug auf die Sichbarkeit der Laserlinie unter
ungünstigen Bedingungen.

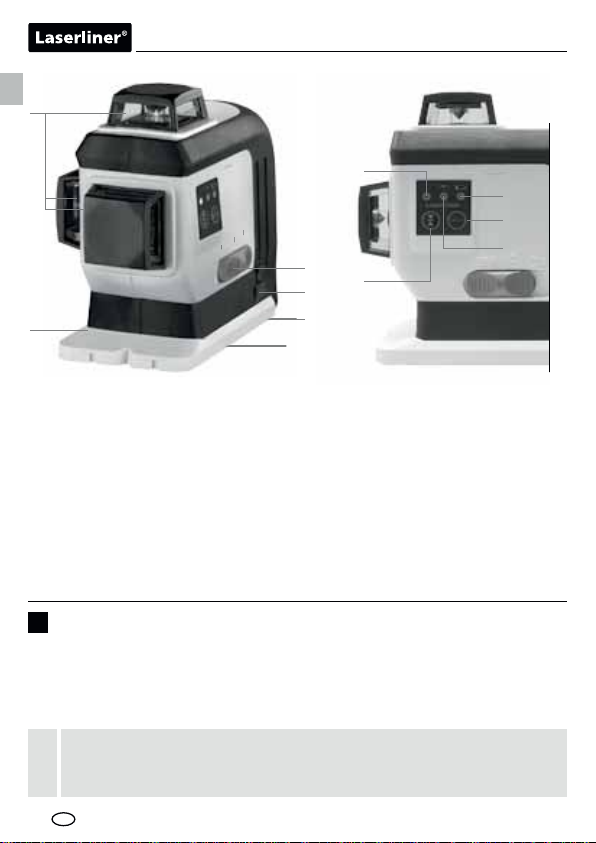

Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion
DE
04
1
52
3
11
4
6
7
10
8
9
cba
1
9
10
11
1
2
3
4
5
6
7
8
aufsteckbare
Anlegeplatte
LED Hand-
empfängermodus
Handempfänger-
modus ein / aus
LED Neigungsmodus
LED ein: Modus ein
LED aus: Modus aus
Laseraustrittsfenster
Batteriefach
(Unterseite)
Schiebeschalter
aAN
bNeigungsmodus
cAUS / Transport-
sicherung
5/8”- / 1/4”-Stativ-
gewinde (Unterseite)
Batterieladung
Wahltaste
Laserlinien
Anschlussbuchse
für Netzteil
(6V/2000mA,
keine Ladefunktion)
Handhabung Lithium-Ionen Akkus
5NQCDLDQRSDM$HMR@SYCHD JJTRUNKKRS«MCHF@T×@CDM#@YTCHD JJTRHMC@R
mitgelieferte Ladegerät einlegen. Dabei auf korrekte Polarität achten. Während
die Akkus geladen werden, leuchten die LED's des Ladegerätes rot. Der Lade-
vorgang ist abgeschlossen, wenn die LED's blau leuchten.
Die Akkus dürfen nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
!
DE
PowerPlane-Laser 3G
05
2
+–
–+
3
LASER LASER LASERLASER LASER
Lithium-Ionen Akkus einlegen
Das Akkufach öffnen und Lithium-
Ionen Akkus (4 x 3,7 V, Typ AA) gemäß
den Installationssymbolen einlegen.
Dabei auf korrekte Polarität achten.
Horizontal und vertikal Nivellieren
Die Transportsicherung lösen, Schiebeschalter (3) auf “ON” stellen.
Die horizontale Laserline erscheint. Mit der Wahltaste können die
Laserlinien einzeln zugeschaltet werden.
Zum horizontalen und vertikalen Nivellieren muss die Transportsiche-
rung gelöst sein. Sobald sich das Gerät außerhalb des automatischen
Niverllierbereichs von 2,5° befindet, blinken die Laserlinien und ein
Signal ertönt. Positionieren Sie das Gerät so, das es sich innerhalb
des Nivellierbereichs befindet.
!
Das Gerät kann ausschließlich
mit den beiliegenden Akkus
betrieben werden!
!
Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
DE
06
4
LASER LASER LASER LASER LASER
5
Die Transportsicherung nicht lösen, Schiebeschalter (3) auf die mittlere Stellung
schieben und die Laser mit der Wahltaste auswählen. Jetzt können schiefe
Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die
Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der
Laserlinien signalisiert. Zusätzlich leuchtet die LED (8) konstant rot.
Neigungsmodus
Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger GRX
Beachten Sie die Bedienungsanleitung
des Laserempfängers für Linienlaser.
!
Verwenden Sie zum Nivellieren auf große
Entfernungen oder bei nicht mehr sichtbaren
Laserlinien einen Laserempfänger GRX (optional).
Zum Arbeiten mit dem Laserempfänger den
Linienlaser durch Drücken der Taste 7 (Handem-
pfängermodus ein / aus) in den Handempfänger-
modus schalten. Jetzt pulsieren die Laserlinien mit
einer hohen Frequenz und die Laserlinien werden
dunkler. Der Laserempfänger erkennt durch
dieses Pulsieren die Laserlinien.
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
DE
PowerPlane-Laser 3G
07
6
BC
2,5 m
< 1 mm = OK

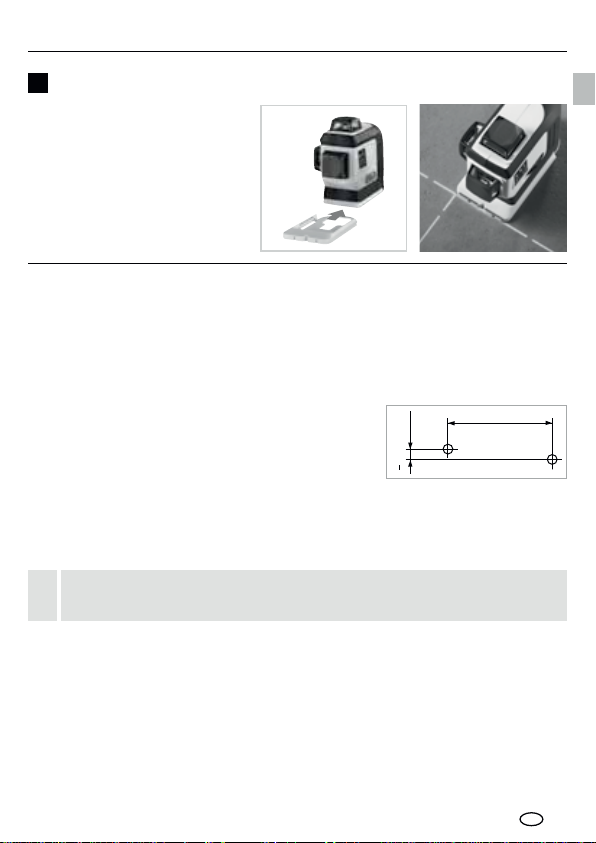

Aufsteckbare Anlegeplatte
Vordere und seitliche Anlage-
׫BGDCTQBGCHD@TERSDBJA@QD
Anlegeplatte (5)
Überpüfung der horizontalen Linie
Gerät ca. 5 m vor einer Wand aufstellen und Laser-
kreuz einschalten. Punkt B an der Wand markieren.
Laserkreuz ca. 2,5 m nach rechts schwenken und
Punkt C markieren. Überprüfen Sie, ob waagerechte
Linie von Punkt C ± 1 mm auf der gleichen
Höhe mit dem Punkt B liegt. Vorgang durch
Schwenken nach links wiederholen.
Überprüfung der vertikalen Linie
Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer
2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät ein-
schalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit
liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und
Lotschnur nicht größer als ± 1 mm beträgt.
Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach
Transporten und langer Lagerung.
!
DE
08
A1
A2
2.
1.
A3
A2 A2
A1
4.
3.
A3
A2
< 0,2 mm / m = OK

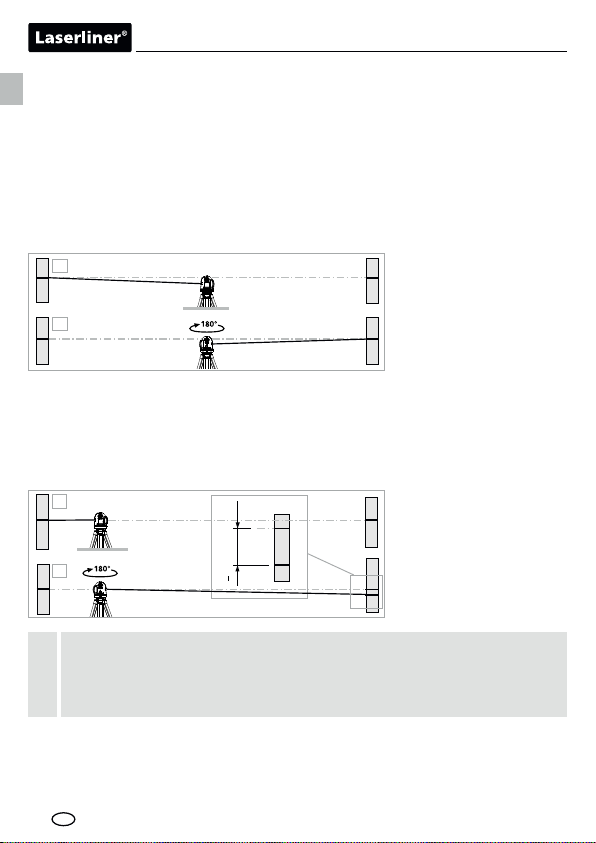

Kalibrierungsüberprüfung vorbereiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in
die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind.
Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte
ein Stativ verwenden.
1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2.
Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
3. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe
des markierten Punktes A1.
4. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3.
Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine
Kalibrierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in
Verbindung oder wenden Sie sich an die Serviceabteilung von
UMAREX-LASERLINER.
!
DE
PowerPlane-Laser 3G
09
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
Technische Daten (Technische Änderungen vorbehalten. 04.16)
Selbstnivellierbereich ± 2,5°
Genauigkeit ± 0,2 mm / m
Arbeitsbereich (von Raumhelligkeit abhängig) 25 m
Arbeitsbereich mit Handempfänger (von technisch
bedingtem Helligkeitsunterschied abhängig) 40 m
Laserwellenlänge Linienlaser 510 nm
Laserklasse / Ausgangsleistung Linienlaser 2 / < 1 mW
Stromversorgung 4 x 3,7 V Li-Ionen
AA (14500)
Betriebsdauer
mit 3 Laserebenen
mit 2 Laserebenen
mit 1 Laserebene
ca. 3,5 Std.
ca. 5 Std.
ca. 7 Std.
Betriebstemperatur 0°C ... +50°C
Lagertemperatur -10°C ... +70°C
Abmessungen (B x H x T) 85 x 130 x 155 mm
Gewicht (inkl. Batterien und Anlegeplatte) 860 g
DE
10
Read the operating instructions and the enclosed brochure „Guarantee
and additional notices“ completely. Follow the instructions they
contain. This document must be kept in a safe place and if the laser
device is passed on, this document must be passed on with it.
!
Function / Application
Three-dimensional laser with one horizontal and two vertical
green 360° laser circles
– Additional slope function for aligning inclines
– Straight forward plumb function using laser crosses
– Optimised for work close to the ceiling
– Automatic levelling range 2.5°, accuracy 2 mm / 10 m
General safety instructions
– Attention: Do not look into the direct or reflected beam.
– Do not point the laser beam towards persons.
– If a person‘s eyes are exposed to class 2 laser radiation, they should shut
their eyes and immediately move away from the beam.
– Under no circumstances should optical instruments (magnifying glass,
microscope, binoculars) be used to look at the laser beam or reflections.
– Do not use the laser at eye level (1.40 ...1.90 m)
– Reflective, specular or shiny surfaces must be covered whilst laser devices
are in operation.
– In public areas shield off the laser beam with barriers and partitions
wherever possible and identify the laser area with warning signs.
– Tampering with (making changes to) the laser device is not permitted.
– This device is not a toy - keep out of the reach of children.
– The device must only be used in accordance with its intended purpose
and within the scope of the specifications.
Laser radiation!
Do not stare into the beam!
Class 2 laser
< 1 mW · 510 nm
EN 60825-1:2014
GB
Inhaltsverzeichnis
Sprachen:
Andere LaserLiner Laser-Nivelliergerät Handbücher
LaserLiner
LaserLiner BeamControl-Master Bedienungsanleitung
LaserLiner
LaserLiner ActiveFinder XP Bedienungsanleitung
LaserLiner
LaserLiner SmartCross-Laser Bedienungsanleitung
LaserLiner
LaserLiner SuperLine-Laser 360 Bedienungsanleitung
LaserLiner
LaserLiner LaserCube Bedienungsanleitung
LaserLiner
LaserLiner CompactCross-Laser Pro Bedienungsanleitung
LaserLiner
LaserLiner BeamControl-Master Bedienungsanleitung
LaserLiner
LaserLiner Quadrum DigiPlus Bedienungsanleitung
LaserLiner
LaserLiner AutoCross-Laser 2 Plus Bedienungsanleitung
LaserLiner
LaserLiner CombiCross-Laser 5 Bedienungsanleitung
LaserLiner
LaserLiner 080.50 Bedienungsanleitung
LaserLiner
LaserLiner AutoCross Laser 2 Bedienungsanleitung
LaserLiner
LaserLiner SuperCross-Laser 2GP Bedienungsanleitung
LaserLiner
LaserLiner Duraplane 360 Bedienungsanleitung
LaserLiner
LaserLiner AL 26 Plus Bedienungsanleitung
LaserLiner
LaserLiner SuperCross-Laser 2 Bedienungsanleitung
LaserLiner
LaserLiner SuperCross-Laser 2P Bedienungsanleitung
LaserLiner
LaserLiner DigiLevel Pro 120 Bedienungsanleitung
LaserLiner
LaserLiner SmartLine-Laser G360 Bedienungsanleitung
LaserLiner
LaserLiner CompactCross-Laser Bedienungsanleitung
