LEGRAND 845 26 Kurzanleitung

Caractéristiques Charges

N0064FL2/01

Tension 100 - 240 V±

Fréquence 50 - 60 Hz

2 x 2,5 mm2

Profondeur = mini. 40 mm

Norme Courant porteur EN 50065

IEC 60669-2-1

- 5°C à + 45°C

110 V 1 x 270 VA

230 V 1 x 500 VA

Sagane™

Inter individuel de volet

845 26

Branchement

Configuration d’usine

Ala première mise sous tension l’appui sur les touches Montée - Stop - Descente commande l’ensemble des points

d’ouvrants (volet roulant ou store)de l’installation “In One by Legrand”.

L’appui sur Learn(1)annule cette fonction de commande générale.

(1)Touche de programmation ou apprentissage.

Description

Fonctionnement

L’inter individuelde volet :

- peut commander simultanément un ensemble de produits (acteurs)qui lui sont associés lors de l’apprentissage(1),

ilest alors Leader du scénario(2).

- peut-être commandé par d’autres produits Leader, ilest alors Acteur du scénario.

En Leader :

L’inter individuelde volet permet de commander à partir des touches Montée - Stop - Descente :

- l’ouvrant qui est relié à ses bornes

- les ouvrants qui sont reliés aux bornes des autres produits qui lui sont associés (les acteurs).

Remarque :seull’apprentissage de la touche Montée est nécessaire, les touches Stop et Descente sont apprises

automatiquement.

En Acteur :

L’inter individuelde volet peut participer à 16 scénarios différents, en exécutant localement les commandes Montée -

Stop - Descente provenant des autres Leaders.

Ilpossède une interface pour les signaux infrarouges qui permet la commande de ses scénarios et/ou d’autres produits

de l’installation.

(1)Apprentissage :action d’associer des produits en vue de les commander simultanément à partir d’un point central.

Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 3.

(2)Scénario :correspond à l’ensemble des produits (acteurs)qui sont associés à une touche de commande.

Médias de communication

PLC => Courant porteur

IR => Infrarouge

Voyant LEARN

N d'identification

Cellule Infrarouge

Touche LEARN

Touches de

commandes

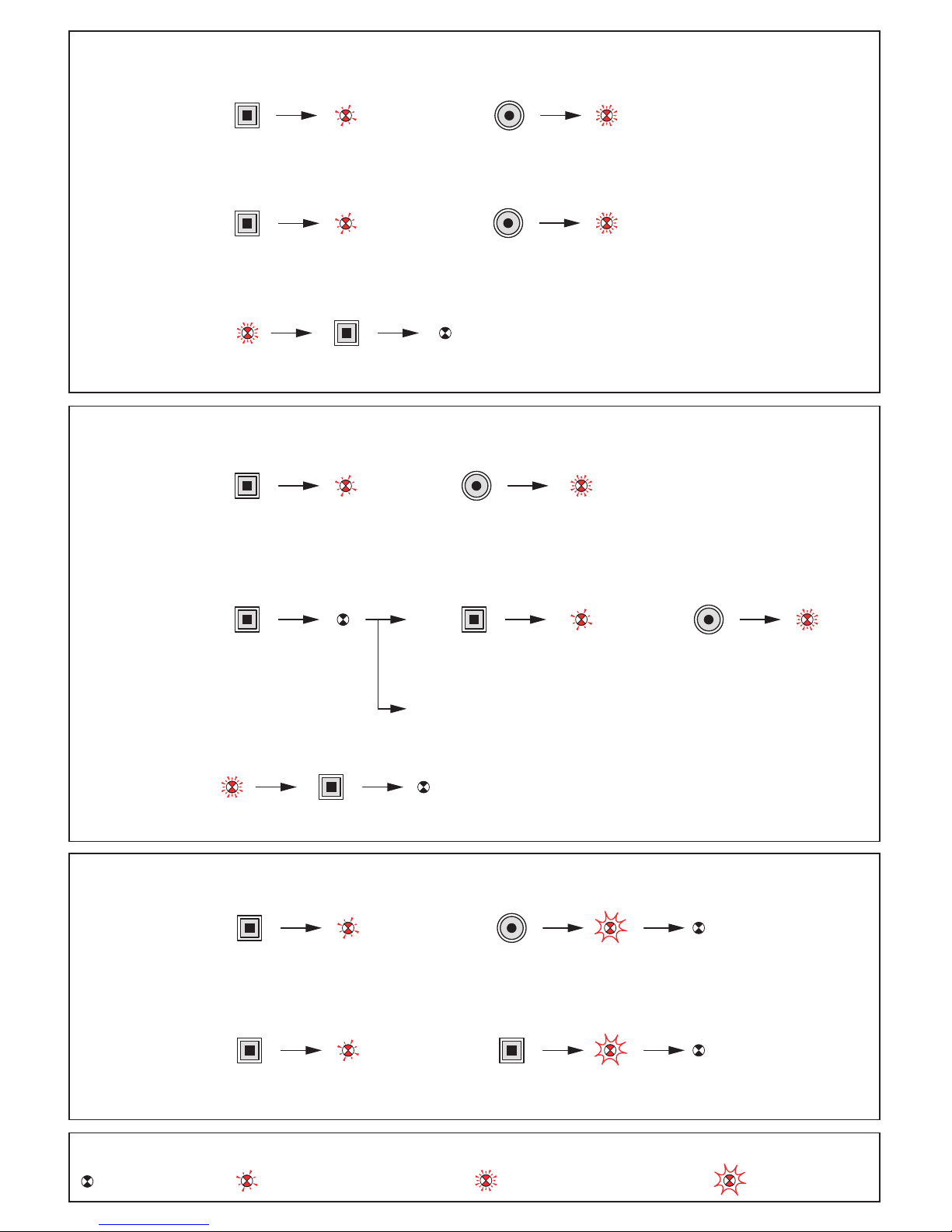

Effacement d’un scénario

Modification d’un scénario

Apprentissage du scénario



Appuyer sur

LEARN



Appuyer sur la touche

de commande qui doit

piloter le scénario

Appuyer sur la touche

de commande qui doit

être associé au leader

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Etape 1 :débuter l'apprentissage (sur le LEADER)

Etape 2 :ajouter un acteur au scénario (sur l'ACTEUR)

Etape 3:enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN



Pour ajouter plusieurs

produits au scénario,répéter

pour chaque acteur

les opérations et .



Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur

LEARN



Appuyer sur la touche

de commande qui

pilote le scénario

 

Appuyer sur la touche

de commande que

l'on souhaite associer

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Les voyants de tous les produits

du scénario clignotent.

Etape 1 :ouvrir le scénario (sur le LEADER)

Etape 2 :modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Etape 3:enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Pour supprimer le produit

du scénario passer à l'étape 3

Légende

Le voyant s'éteint Le voyant clignote lentement Le voyant clignote rapidement Le voyant flashe



Appuyer sur

LEARN



Appuyer sur

la touche

de commande

et maintenir 10s

5 s

Le scénario est effacé

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Effacer tous les scénarios liés à ce produit (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN

et maintenir 10s

5 s

Retour du produit

en configuration usine

Eigenschappen Belasting

Spanning100 - 240 V±

Frequentie 50 - 60 Hz

2 x 2,5 mm2

Diepte = mini. 40 mm

Norm Draaggolf EN 50065

IEC 60669-2-1

- 5°C tot + 45°C

110 V 1 x 270 VA

230 V 1 x 500 VA

Sagane™

Individuele rolluikschakelaar

845 26

Aansluiting

Standaardconfiguratie

Bijde eerste inschakelingworden bijeen drukop de toetsen Omhoog–Stop –Omlaagalle openingspunten (rolluikof

jaloezie)van de installatie “In One by Legrand”bediend.

Door op Learn (1)te drukken, wordt deze algemene bedieningsfunctie geannuleerd.

(1)Toets voor programmeringof aanleren.

Beschrijving

Werking

De individuele schakelaar voor luiken:

- kan tegelijkertijd meerdere producten (actoren)bedienen die hieraan geassocieerd werden zijn tijdens het aanleren (1),

hijis dan Leider van het scenario (2).

- kan door andere Leiders bediend worden en is dan Actor van het scenario.

Als Leider:

De individuele schakelaar voor luiken kan met behulp van de toetsen Omhoog–Stop –Omlaaghet volgende bedienen:

- do rolluikof zonweringdie aangesloten is op de klemmen hiervan

- Opmerking: alleen de toets Omhoogmoet aangeleerd worden, de toetsen Stop en Omlaagworden automatisch

aangeleerd.

Als Actor:

De individuele schakelaar voor luiken kan aan 16 verschillende scenario’s deelnemen, door plaatselijk de opdrachten

Omhoog-- Stop –Omlaagvan de andere leiders uit te voeren.

Het bezit een interface voor infrarode signalen waarmee zijn scenario’s en/of andere producten van de installatie bediend

kunnen worden.

(1)Aanleren:actie van het associëren van producten met de bedoelingdeze tegelijkertijd vanaf een centraalpunt te

bedienen.

Dit samenvoegen geschiedt door toepassingvan de aanleesprocedure van het scenario op pagina 7.

(2)Scenario:komt overeen met alle producten (actoren)die bijeen bedieningstoets horen.

Communicatiemiddelen

PLC =>Draaggolf

IR=>Infrarood

Controlelampje LEARN

Identificatienummer

Infraroodcel

Toets LEARN

Bedieningstoetsen

Wissen van een scenario

Wijziging van een scenario

Aanleren van het scenario



Drukop

LEARN



Drukop de bedieningstoets

die het scenario bestuurt

Drukop de bedieningstoets

die aan de leider moet zijn toegevoegd

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd.

Stap 1:beginnen met aanleren (op de LEIDER)

Stap 2:voegeen actor toe aan het scenario (op de ACTOR)

Stap 3: het scenario registreren (op de LEIDER)



Drukop

LEARN



Drukop

LEARN



Herhaalvoor het toevoegen

van meerdere producten aan

het scenario voor iedere actor

de handelingen en.



Drukop LEARN



Drukop de bedieningstoets

die het scenario bestuurt



Drukop de bedieningstoets

die u toe wilt voegen

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd

De controlelampjes

van alle producten

van het scenario

knipperen.

Stap 1:het scenario openen (op de LEIDER)

Stap 2:de staat van een actor van het scenario wijzigen (op de ACTOR)

Stap 3: het scenario registreren (op de LEIDER)



Drukop LEARN



Drukop LEARN

Ga voor het wissen

van het product uit het

scenario naar stap 3

Legende

Het controlelampje gaat uit Het controlelampje knippert langzaam

Het controlelampje knippert snelHet controlelampje flitst



Drukop LEARN



Drukop de

bedieningstoets en houd

deze 10 s ingedrukt

5 s

Het scenario is gewist

Wis alle scenario's die verbonden zijn met de bedieningstoets (op de LEIDER)

Wis alle scenario's die bijdit product horen (op de LEIDER)



Drukop LEARN



Drukop LEARN

en houd

deze 10 s ingedrukt

5 s

Te r u gkeer van het

product naar de

standaardconfiguratie

Connection

Characteristics

Voltage 100 - 240 V±

Frequency 50 - 60 Hz

2 x 2,5 mm2

Depth = 40 mm min.

Standard EN 50065 power line carrier

IEC 60669-2-1

- 5°C to + 45°C

Factory configuration

The first time it is switched on, pressingthe Up - Stop - Down keys controls all openingpoints (roller shutters or awnings)

in the “In One by Legrand”installation.

PressingLearn(1)cancels this generalcontrolfunction.

(1)Programmingor learn key.

Sagane™

Individual shutter controller

845 26

Loads

110 V 1 x 270 VA

230 V 1 x 500 VA

Description

Operation

The individualshutter controller:

- Can simultaneously controla set of products (actors)that have been associated withit duringthe learn phase(1).

It is then the Leader of the scenario(2).

- Can be controlled by other Leader products. It is then an Actor in the scenario.

As Leader:

The individualshutter controller can controlthe followingusingits Up - Stop - Down keys:

- The openingthat is connected to its terminals

- The openings that are connected to the terminals of the other products associated withit (the actors).

Note:It is only necessaryto learn the Up key.The Stop and Down keys are learned automatically.

As Actor:

The individualshutter controller can participate in 16 different scenarios, locally executingthe Up - Stop - Down

commands from the other Leaders.

It has an interface for the infrared signals that is used to controlits scenarios and/or other products in the installation.

(1)Learn phase:Operation to associate products so that theycan be controlled simultaneously from a centralpoint.

This association is carried out by applyingthe learn scenario procedure on page 11.

(2)Scenario:Corresponds to the set of products (actors)that are associated witha command key.

Communication media

PLC =>Mains-borne signalling

IR=>Infrared

LEARN indicator lamp

IDnumber

Infrared cell

LEARN key

Command

keys

Clearing a scenario

Modification of a scenario

Learn scenario

To add a number of products

to the scenario, repeat

operations and 

for eachactor.



Press LEARN



Press the command key

that is to control

the scenario

Press the command key

that is to be associated

withthe leader

The indicator lamps of all the products go off.

The scenario is recorded.

Step 1:Start the learn phase (on the LEADER)

Step 2:Add an actor to the scenario (on the ACTOR)

Step 3: Record the scenario (on the LEADER)



Press LEARN



Press LEARN



 

 

Step 2 :Modifythe state of an actor in the scenario (on the ACTOR)

Step 3:Record the scenario (on the LEADER)



To remove the product from

the scenario, go to step 3

Press LEARN Press LEARN Press the command key

that is to be associated

Press LEARN Press the command key

that controls the scenario

The indicator lamps of all the products

in the scenario blink.

Step 1:Open the scenario (on the LEADER)

The indicator lamps of all the products go off.

The scenario is recorded.

Press LEARN

Key

The indicator lamp

goes off

The indicator lamp

blinks slowly

The indicator lamp

blinks quickly

The indicator lamp

flashes



Press LEARN



Press the command

key and hold it

down for 10 s

5 s

The scenario is cleared

Clear all the scenarios linked with the command key (on the LEADER)

Clear all the scenarios linked to this product (on the LEADER)



Press LEARN



Press LEARN

and hold down

for 10 s

5 s

Return the product

to factory configuration

Inhaltsverzeichnis

Sprachen:

Andere LEGRAND Zubehör Handbücher

LEGRAND

LEGRAND Tynetec Aidcall Bedienungsanleitung

LEGRAND

LEGRAND PW-100-347 Bedienungsanleitung

LEGRAND

LEGRAND adorne ARTRUSB153 Bedienungsanleitung

LEGRAND

LEGRAND WIREMOLD deQuorum DQFF15BK Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper CU-250 Bedienungsanleitung

LEGRAND

LEGRAND 0 942 52 Bedienungsanleitung

LEGRAND

LEGRAND 0 861 46 Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper CI-305 Bedienungsanleitung

LEGRAND

LEGRAND 849 21 Bedienungsanleitung

LEGRAND

LEGRAND 0 942 50 Bedienungsanleitung

LEGRAND

LEGRAND Pass & Seymour RW3U600 Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper DT-205 Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper LMPX-100 Bedienungsanleitung

LEGRAND

LEGRAND 0 546 00 Bedienungsanleitung

LEGRAND

LEGRAND Valena Life LE-753186 Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper DSW-301-R Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper LMPW-101 Bedienungsanleitung

LEGRAND

LEGRAND WattstopperFS-205 Bedienungsanleitung

LEGRAND

LEGRAND 6 547 40 Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper DT-305 Bedienungsanleitung

LEGRAND

LEGRAND DX2 Series Bedienungsanleitung

LEGRAND

LEGRAND 0 489 14 Bedienungsanleitung

LEGRAND

LEGRAND 843 26 Bedienungsanleitung

LEGRAND

LEGRAND Wattstopper FSP-211B Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 250 Series Referenzhandbuch

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung
