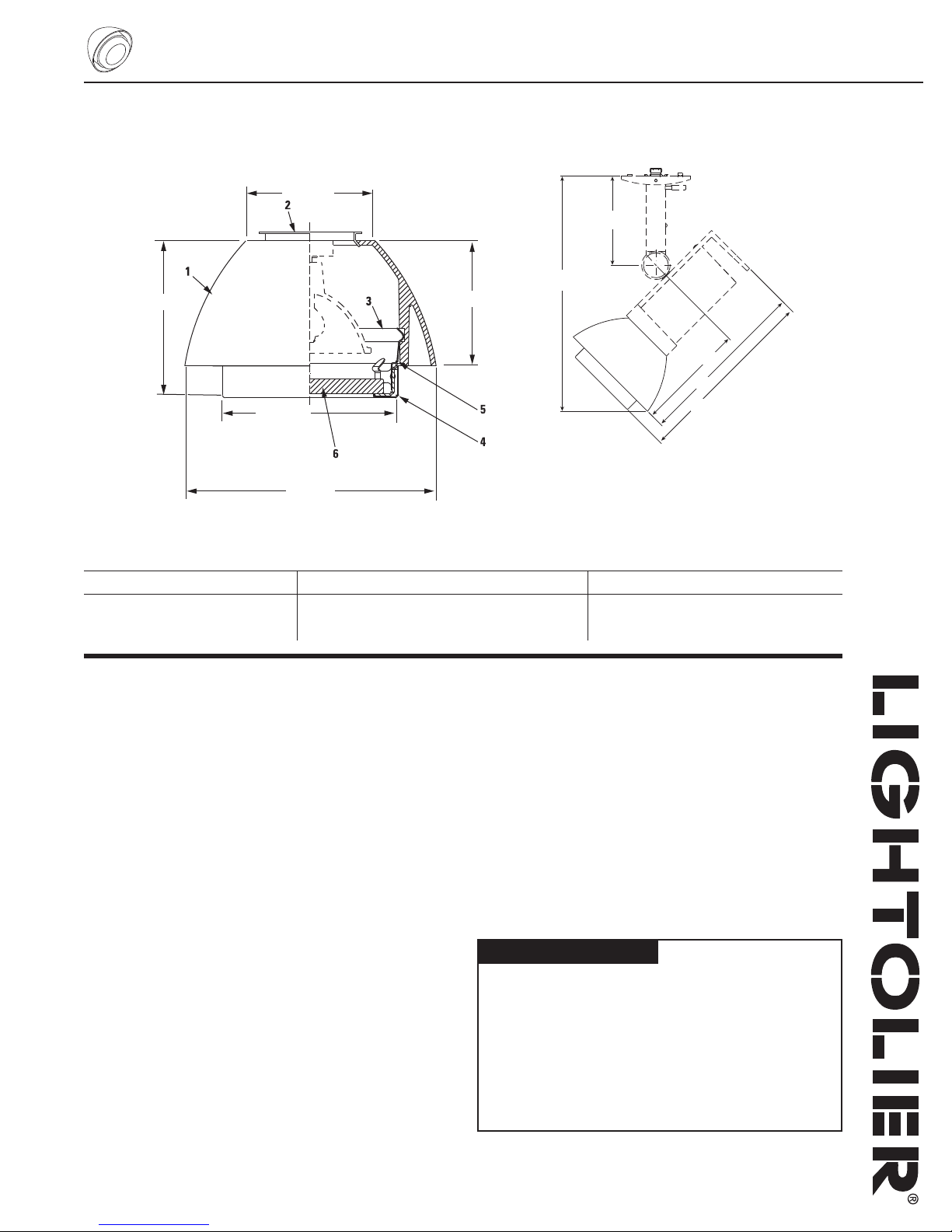

Lytespan® Track Lighting 8727M16

Page 1 of 2 MetallicsTM MR16 Dome Shade with Accessory Holder

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

Features

1. Shade: Die-cast aluminum.

2. Neck Flan e: Cold rolled steel, zinc-plated. Used to attach shade to fixture,

without tools.

3. Groove: To connect Accessory Holder to shade.

4. Accessory Holder: Stamped, 20 ga. steel. Clean surface, no visible

hardware on exterior. Accessory Holder accepts two filters max.

5. Accessory Sprin s: Steel springs, riveted to Accessory Holder, holds filter

and secures holder into shade. (No tools required).

6. Glass Lens: Clear glass lamp shield. MR-16 lamp requires glass shield or at

least one solid glass accessory at all times.

Options and Accessories

CAUTION: Do not use this fixture without the Accessory Holder. Accessory

Holder must be used with provided glass lens or at least one solid

glass accessory at all times.

Color Filters: AF25 (RD, BL, GR, MM, BG, YG, MA, SP, LS, SB, BA, DA, LP),

Diffusion/Special Filters: AF25 (UV, PF, SY, LF, AS), & Hex Cell Louver: AL25HC.

Finish

Shade: White or Titanium baked enamel, or Brushed Metal with a protective

Clear Coat.

Accessory Holder: Matte Black.

Labels

UL, I.B.E.W.

Orderin Information

Catalo No. Finishes Lamps Use with Fixture (Order Separately)

8727M16 WH Matte White 50W Max, 12 Volt, MR16 2-pin-GX 5.3 base 702 Lytespan Adapter

8727M16 TM Dark Titanium 2 702 ProSpec Adapter

8727M16 NM Natural Metal

6 7/ ”

4 5/16”

7 3/ ”

6’ 206 0.7’ 0.7’

8’ 116 1.0’ 1.0’

10’ 74 1.2’ 1.2’

12’ 51 1.5’ 1.5’

8’ 4.6’ 75 1.3’ 1.1’

12’ 6.9’ 33 2.0’ 1.7’

14’ 8.1’ 25 2.3’ 2.0’

16’ 9.2’ 19 2.6’ 2.3’

4’ 4.0’ 164 1.0’ 0.7’

5’ 4.0’ 105 1.2’ 0.9’

6’ 6.0’ 73 1.5’ 1.0’

7’ 7.0’ 53 1.7’ 1.2’

2’ 3.5’ 231 1.0’ 0.5’

3’ 5.2’ 103 1.5’ 0.7’

4’ 6.9’ 58 2.0’ 1.0’

5’ 8.7’ 37 2.5’ 1.2’

7400 3000

20W MR16

VNSP (EZX) 7˚

6’ 3.5’ 68 2.1’ 1.8’

8’ 4.6’ 38 2.8’ 2.4’

10’ 5.8’ 24 3.5’ 3.0’

12’ 6.9’ 17 4.2’ 3.6’

4’ 4.0’ 83 2.1’ 1.5’

5’ 5.0’ 53 2.7’ 1.9’

6’ 6.0’ 37 3.2’ 2.2

7’ 7.0’ 27 3.8’ 2.6’

2’ 3.5’ 117 2.2’ 1.1’

3’ 5.2’ 52 3.3’ 1.6’

4’ 6.9’ 29 4.4’ 2.1’

5’ 8.7’ 19 5.6’ 2.6’

3750 5000

20W MR16

NSP (ESX) 15˚

6’ 122 2.7’ 2.7’

8’ 69 3.5’ 3.5’

10’ 44 4.4’ 4.4’

12’ 31 5.3’ 5.3’

6’ 3.5’ 79 3.6’ 3.1’

8’ 4.6’ 45 4.8’ 4.1’

10’ 5.8’ 29 6.0’ 5.1’

12’ 6.9’ 20 7.2’ 6.1’

4’ 4.0’ 97 3.7’ 2.5’

5’ 5.0’ 62 4.7’ 3.1’

6’ 6.0’ 43 5.6’ 3.8’

7’ 7.0’ 32 6.5’ 4.4’

2’ 3.5’ 138 4.2’ 1.8’

3’ 5.2’ 61 6.2’ 2.7’

4’ 6.9’ 34 8.3’ 3.5’

5’ 8.7’ 22 10.4’ 4.4’

4400 4000

37W MR16

(IR) NFL 25˚

10’ 123 1.6’ 1.6’

12’ 85 1.9’ 1.9’

14’ 63 2.2’ 2.2’

16’ 48 2.5’ 2.5’

10’ 5.8’ 80 2.1’ 1.8’

12’ 6.9’ 55 2.5’ 2.2’

14’ 8.1’ 41 2.9’ 2.5’

16’ 9.2’ 31 3.4’ 2.9’

4’ 4.0’ 272 1.3’ 0.9’

5’ 5.0’ 174 1.6’ 1.1’

6’ 6.0’ 121 1.9’ 1.3’

7’ 7.0’ 89 2.2’ 1.6’

2’ 3.5’ 384 1.3’ 0.6’

3’ 5.2’ 171 1.9’ 0.9’

4’ 6.9’ 96 2.6’ 1.3’

5’ 8.7’ 62 3.2’ 1.6’

12300 3500

42W MR16

VNSP (EZY) 9˚

8’ 138 1.4’ 1.4’

10’ 88 1.7’ 1.7’

12’ 61 2.1’ 2.1’

14’ 45 2.4’ 2.4’

8’ 4.6’ 89 1.9’ 1.6’

10’ 5.8’ 57 2.3’ 2.0’

12’ 6.9’ 40 2.8’ 2.4’

14’ 8.1’ 29 3.3’ 2.8’

4’ 4.0’ 194 1.4’ 1.0’

5’ 5.0’ 124 1.8’ 1.2’

6’ 6.0’ 86 2.1’ 1.5’

7 7.0’ 63 2.5’ 1.7’

2’ 3.5’ 275 1.4’ 0.7’

3’ 5.2’ 122 2.1’ 1.0’

4’ 6.9’ 69 2.9’ 1.4’

5’ 8.7’ 44 3.6’ 1.7’

8800 3000

50W MR16

NSP (EXT) 10˚

525 5000

20W MR16

FL (BAB) 40˚

5’ 40 3.6’ 3.6’

6’ 28 4.4’ 4.4’

7’ 20 5.1’ 5.1’

8’ 16 5.8’ 5.8’

5’ 2.9’ 26 5.1’ 4.2’

6’ 3.5’ 18 6.1’ 5.0’

7’ 4.0’ 13 7.1’ 5.9’

8’ 4.6’ 10 8.1’ 6.7’

4’ 4.0’ 22 6.7’ 4.1’

5’ 5.0’ 14 8.4’ 5.1’

6’ 6.0’ 10 10.1’ 6.2’

7’ 7.0’ 7 11.7’ 7.2’

2’ 3.5’ 31 9.7’ 2.9’

3’ 5.2’ 14 14.5’ 4.4’

4’ 6.9’ 8 19.3’ 5.8’

5’ 8.7’ 5 24.2’ 7.3’

1000 5000

35W MR16

FL (FMW) 40˚

6’ 44 3.9’ 3.9’

8’ 25 5.2’ 5.2’

10’ 16 6.5’ 6.5’

12’ 11 7.8’ 7.8’

6’ 3.5’ 29 5.4’ 4.5’

8’ 4.6’ 16 7.2’ 6.0’

10’ 5.8’ 10 9.0’ 7.5’

12’ 6.9’ 7 10.8’ 9.0’

4’ 4.0’ 35 5.8’ 3.7’

5’ 5.0’ 23 7.3’ 4.6’

6’ 6.0’ 16 8.7’ 5.5’

7 7.0’ 12 10.2’ 6.4’

2’ 3.5’ 50 7.6’ 2.6’

3’ 5.2’ 22 11.4’ 3.9’

4’ 6.9’ 13 15.2’ 5.2’

5’ 8.7’ 8 19.0’ 6.5’

1600 3000

50W MR16

FL (EXN) 36˚

1200 4000

50W MR16

WFL (FNV) 60˚

3900 4000

35W MR16

SP (FRA) 20˚

5’ 88 3.6’ 3.6’

6’ 61 4.4’ 4.4’

8’ 34 5.8’ 5.8’

10’ 22 7.3’ 7.3’

5’ 2.9’ 57 5.1’ 4.2’

6’ 3.5’ 40 6.1’ 5.0’

8’ 4.6’ 22 8.1’ 6.7’

10’ 5.8’ 14 10.2’ 8.4’

4’ 4.0’ 49 6.7’ 4.1’

5’ 5.0’ 31 8.4’ 5.1’

6’ 6.0’ 22 10.1’ 6.2’

7’ 7.0’ 16 11.7’ 7.2’

2’ 3.5’ 69 9.7’ 2.9’

3’ 5.2’ 31 14.5’ 4.4’

4’ 6.9’ 17 19.3’ 5.8’

5’ 8.7’ 11 24.2’ 7.3’

2200 4000

37W MR16

(IR) FL 40˚

6’ 69 2.6’ 2.6’

8’ 39 3.4’ 3.4’

10’ 25 4.3’ 4.3’

12’ 17 5.1’ 5.1’

6’ 3.5’ 45 3.5’ 2.9’

8’ 4.6’ 25 4.6’ 3.9’

10’ 5.8’ 16 5.8’ 4.9’

12’ 6.9’ 11 6.9’ 5.9’

4’ 4.0’ 55 3.6’ 2.4’

5’ 5.0’ 35 4.5’ 3.0’

6’ 6.0’ 25 5.3’ 3.6’

7 7.0’ 18 6.2’ 4.2’

2’ 3.5’ 78 3.9’ 1.7’

3’ 5.2’ 35 5.9’ 2.6’

4’ 6.9’ 20 7.9’ 3.4’

5’ 8.7’ 13 9.8’ 4.3’

2500 3000

50W MR16

NFL (EXZ) 24˚

MR16 LOW VOLTAGE HALOGEN BI-PIN LAMPS WITH ALUMINIZED (NON-DICHROIC) REFLECTORS

D FC LW DC FC LW DC FC LW DCFC LW

LAMP Beam S read CBCP Rated

(To 50% CBCP) Life (Hrs.)

Li htolier a Genlyte company www.lightolier.com

631 Airport Road, Fall River, MA 02720 • (50 ) 679- 131 • Fax (50 ) 674-4710

We reserve the right to change details of design, materials and finish.

Job Information Type:

Lytespan® Track Lighting 8727M16

Page 2 of 2 MetallicsTM MR16 Dome Shade with Accessory Holder

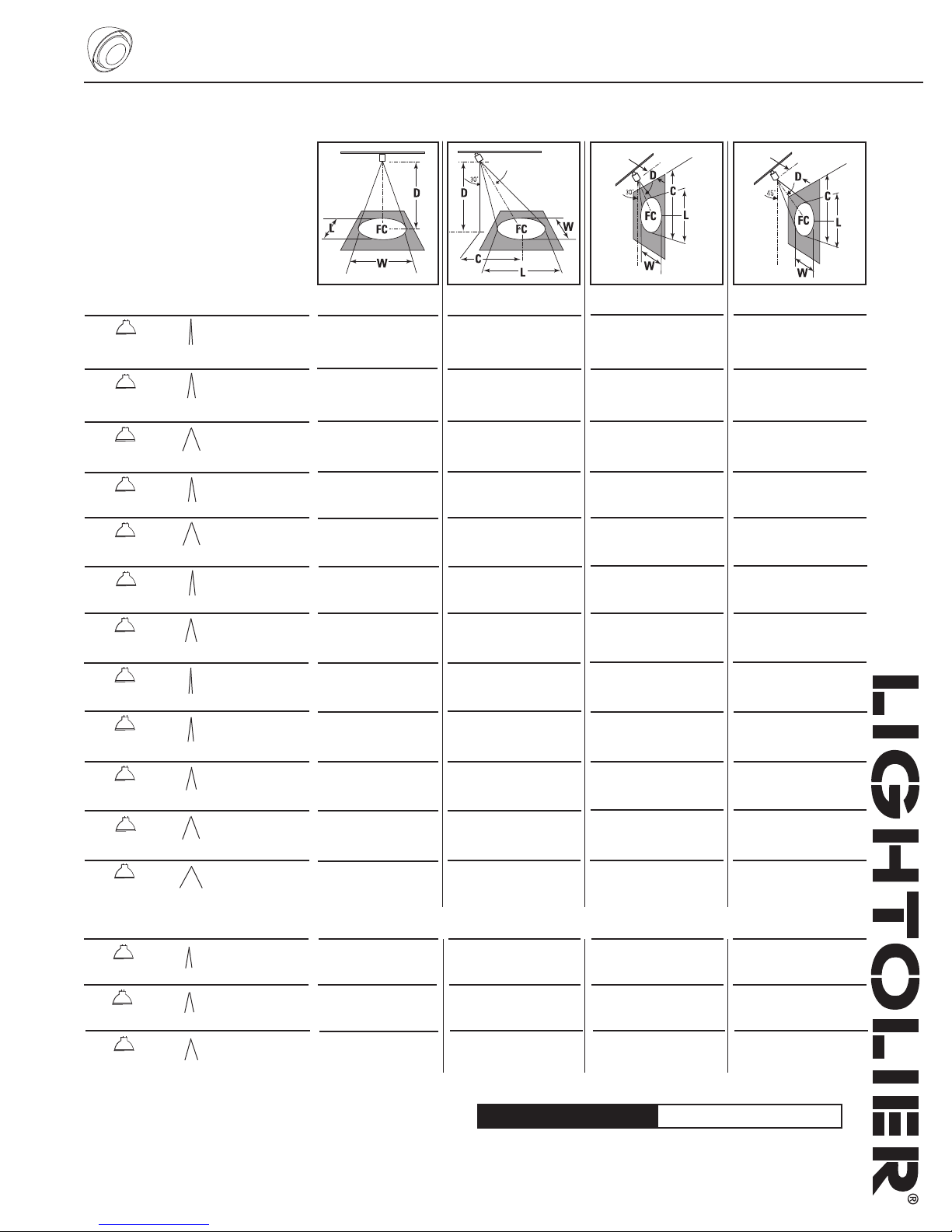

AIMING ANGLE: 0° 30° Horizontal 30° Vertical 45° Vertical

L Beam length DDistance

WBeam Width AAiming Angle

CDistance to center beam FC Footcandles

Land Ware the outer points where the candle power

drops to 50% of the maximum. FC are the initial

footcandles at the center of the beam.

Lamp data shown is typical. Consult lamp manufacturers

for availability and performance. CBCP= Center Beam

Candle Power.

6’ 104 1.6’ 1.6’

8’ 59 2.1’ 2.1’

10’ 38 2.6’ 2.6’

12’ 26 3.2’ 3.2’

2’ 131 1.5’ 1.5’

3’ 58 2.2’ 2.2’

4’ 33 2.9’ 2.9’

5’ 21 3.6’ 3.6’

2’ 1.2’ 85 2.0’ 1.7’

3’ 1.7’ 38 3.0’ 2.5’

4’ 2.3’ 21 4.1’ 3.4’

5’ 2.9’ 14 5.1’ 4.2’

2’ 2.0’ 46 3.4’ 2.1’

3’ 3.0’ 21 5.0’ 3.1’

4’ 4.0’ 12 6.7’ 4.1’

5’ 5.0’ 7 8.4’ 5.1’

1’ 1.7’ 66 4.8’ 1.5’

2’ 3.5’ 16 9.7’ 2.9’

3’ 5.2’ 7 14.5’ 4.4’

4’ 6.9’ 4 19.3’ 5.8’

6’ 108 2.1’ 2.1’

8’ 61 2.8’ 2.8’

10’ 39 3.5’ 3.5’

12’ 27 4.2’ 4.2’

5’ 2.9 101 2.4’ 2.0’

7’ 4.0’ 52 3.3’ 2.9’

9’ 5.2’ 31 4.3’ 3.7’

11’ 6.4’ 21 5.2’ 4.5’

3’ 3.0’ 153 2.2’ 1.5’

5’ 5.0’ 55 3.6’ 2.5’

7’ 7.0’ 28 5.1’ 3.5’

9’ 9.0’ 17 6.6’ 4.5’

2’ 3.5’ 122 3.1’ 1.4’

3’ 5.2’ 54 4.7’ 2.1’

4’ 6.9’ 30 6.2’ 2.8’

5’ 8.7’ 20 7.8’ 3.5’

3’ 128 3.1’ 3.1’

5’ 46 5.2’ 5.2’

7’ 23 7.3’ 7.3’

9’ 14 9.4’ 9.4’

3’ 1.7’ 83 4.6’ 3.6’

5’ 2.9’ 30 7.6’ 6.0’

7’ 4.0’ 15 10.7’ 8.4’

9’ 5.2’ 9 13.7’ 10.8’

2’ 2.0’ 102 5.7’ 2.9’

3’ 3.0’ 45 8.6’ 4.4’

4’ 4.0’ 25 11.4’ 5.9’

5’ 5.0’ 16 14.3’ 7.4’

1’ 1.7’ 144 22.3’ 2.1’

2’ 3.5’ 36 44.5’ 4.2’

3’ 5.2’ 16 66.8’ 6.2’

4’ 6.9’ 9 89.1’ 8.3’

8’ 164 1.5’ 1.5’

12’ 73 2.3’ 2.3’

16’ 41 3.1’ 3.1’

20’ 26 3.9’ 3.9

7’ 4.0’ 139 1.8’ 1.6’

10’ 5.8’ 68 2.6’ 2.2’

13’ 7.5’ 40 3.3’ 2.9’

16’ 9.2’ 27 4.1’ 3.6’

3’ 5.2’ 146 2.4’ 1.2’

4’ 6.9’ 82 3.2’ 1.5’

5’ 8.7’ 53 4.0’ 1.9’

6’ 10.4’ 36 4.8’ 2.3’

5’ 5.0’ 148 1.9‘ 1.4’

7’ 7.0’ 76 2.7‘ 1.9’

9’ 9.0’ 46 3.5‘ 2.5’

11’ 11.0’ 31 4.3‘ 3.0’

10500 4000

50W MR16

NSP 10°

6’ 83 2.7’ 2.7’

8’ 47 3.5’ 3.5’

10’ 30 4.4’ 4.4’

12’ 21 5.3’ 5.3’

5’ 2.9’ 78 3.0’ 2.6’

7’ 4.0’ 40 4.2’ 3.6’

9’ 5.2’ 24 5.4’ 4.6’

11’ 6.4’ 16 6.6’ 5.6’

2’ 3.5’ 94 4.2’ 1.8’

3’ 5.2’ 42 6.2’ 2.7’

4’ 6.9’ 23 8.3’ 3.5’

5’ 8.7’ 15 10.4 4.4’

3’ 3.0’ 118 2.8‘ 1.9’

5’ 5.0’ 42 4.7‘ 3.1’

7’ 7.0’ 22 6.5‘ 4.4’

9’ 9.0’ 13 8.4‘ 5.6’

3000 4000

50W MR16

NFL 25°

4’ 119 2.9’ 2.9’

6’ 53 4.4’ 4.4’

8’ 30 5.8’ 5.8’

10’ 19 7.3’ 7.3’

3’ 1.7’ 137 3.0’ 2.5’

5’ 2.9’ 49 5.1’ 4.2’

7’ 4.0’ 25 7.1’ 5.9’

9’ 5.2’ 15 9.1’ 7.6’

1’ 1.7’ 238 4.8’ 1.5’

2’ 2.9’ 59 9.7’ 2.9’

3’ 4.0’ 26 14.5’ 4.4’

4’ 5.2’ 15 19.3’ 5.8’

3’ 3.0’ 75 5.0‘ 3.1’

4’ 4.0’ 42 6.7‘ 4.1’

5’ 5.0’ 27 8.4‘ 5.1’

6’ 6.0’ 19 10.1‘ 6.2’

1900 4000

50W MR16

FL 35°

Inhaltsverzeichnis

Andere Lightolier Beleuchtungsausrüstung Handbücher

Lightolier

Lightolier LSB-6 Bedienungsanleitung

Lightolier

Lightolier Lighting Systems Baselyte-BSL16 Bedienungsanleitung

Lightolier

Lightolier Lighting Systems Baselyte-BSL30 Bedienungsanleitung

Lightolier

Lightolier EC2-1 Bedienungsanleitung

Lightolier

Lightolier Calculite 8098 Bedienungsanleitung

Lightolier

Lightolier WALL MOUNTING MONOPOINT PIN-UP Bedienungsanleitung

Lightolier

Lightolier SL110C Bedienungsanleitung

Lightolier

Lightolier EC1-13 Bedienungsanleitung

Lightolier

Lightolier Calculite C4T4A-MHT4RNF Bedienungsanleitung

Lightolier

Lightolier Lytespan 22SS8 Bedienungsanleitung

Lightolier

Lightolier ProSpec DRP11 Bedienungsanleitung

Lightolier

Lightolier Calculite ProSpec PA2P3075 Bedienungsanleitung

Lightolier

Lightolier IS-LFK Bedienungsanleitung

Lightolier

Lightolier LP-8 Bedienungsanleitung

Lightolier

Lightolier MBS2GPW1FT Bedienungsanleitung

Lightolier

Lightolier Atom Lytespan CAM250VA Bedienungsanleitung

Lightolier

Lightolier Lytespan 23SNT6 Bedienungsanleitung

Lightolier

Lightolier Lighting Systems EG2-9 Bedienungsanleitung

Lightolier

Lightolier Calculite Standard Finish & Flange Options Bedienungsanleitung

Lightolier

Lightolier MIC100 Bedienungsanleitung

Lightolier

Lightolier Lighting Systems EC2-7 Bedienungsanleitung

Lightolier

Lightolier LYTEDROP FIXTURE Leitfaden

Lightolier

Lightolier Calculite C4T4VN Bedienungsanleitung

Lightolier

Lightolier Calculite Matrix 4X4PL Bedienungsanleitung

Beliebte Beleuchtungsausrüstung Handbücher anderer Marken

Brizo

Brizo 8SP-MU-4 Bedienungsanleitung

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Bedienungsanleitung

IKEA

IKEA BJÖRKSPIREA Bedienungsanleitung

Laserworld

Laserworld Evolution Series ES-400RGB Bedienungsanleitung

Alien

Alien RG STAR Bedienungsanleitung

EuroLite

EuroLite LED B-40 Bedienungsanleitung

Qazqa

Qazqa Suplux SL 3 Black 103062 Bedienungsanleitung

Commercial Electric

Commercial Electric 54568141 Bedienungsanleitung

CREE LIGHTING

CREE LIGHTING 304 Series Bedienungsanleitung

Goobay

Goobay 49867 Bedienungsanleitung

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Bedienungsanleitung

Alkalite

Alkalite Krypton KT-81 Bedienungsanleitung

Clas Ohlson

Clas Ohlson GU10 Bedienungsanleitung

DTS

DTS DELTA 10 F Bedienungsanleitung

ring

ring Solar Steplight Bedienungsanleitung

One Stop Gardens

One Stop Gardens 57696 Montageanleitung

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Bedienungsanleitung

SIREM

SIREM Swimeo A2 Bedienungsanleitung
