Lunos 3/UP-BR Handbuch

E271 11.18

Beschreibung und Funktionen

Einbau

Technische Daten

Spannungsversorgung 230 V AC 50 Hz

Maße

B x H x T

270 mm x 270 mm x 102,5 mm

Verfügbarer statischer Druck 233 Pa

Gehäuse für die Unterputzmontage mit Brandschutzummantelung, geeignet für

den Wandeinbau mit seitlichem Abluftstutzen (DN 80) und leckluftdichter Rück-

schlagklappe.

Der Abluftstutzen befindet sich oben links, das Gehäuse kann jedoch im rechten

Winkel nach links oder rechts gedreht werden. Die Anpassung der Rückschlag-

klappe an die entsprechende Einbaulage erfolgt durch einfaches Ab- und An-

schrauben des Stutzens.

In das Unterputzgehäuse können alle Ventilatoreinsätze der Baureihe Silvento ein-

gesetzt werden.

Bestellnummer 039 160

Der Einbau des Gehäuses erfolgt durch bündigen Abschluss mit der Wand und

Entlüftung mittels Alu-Flexrohr DN 80 an die Hauptleitung.

Das Lüftungsgerät ist schutzisoliert, der Schutzleiteranschluss entfällt.

Die Montagehalterung ist im Lieferumfang enthalten.

Beachten Sie bitte die Einbauanleitung und lassen Sie die Geräte fachgerecht

elektrisch anschließen.

Hinweis

Produkte und deren Abbildungen können leicht variieren. Aufgrund ständiger Wei-

terentwicklungen und/oder mehrerer Lieferanten für z.B. Rohmaterialien können

u.a. Farben leicht variieren (nicht bei Sichtteilen) oder auf Prospekten unterschied-

lich dargestellt werden.

E271 11.18

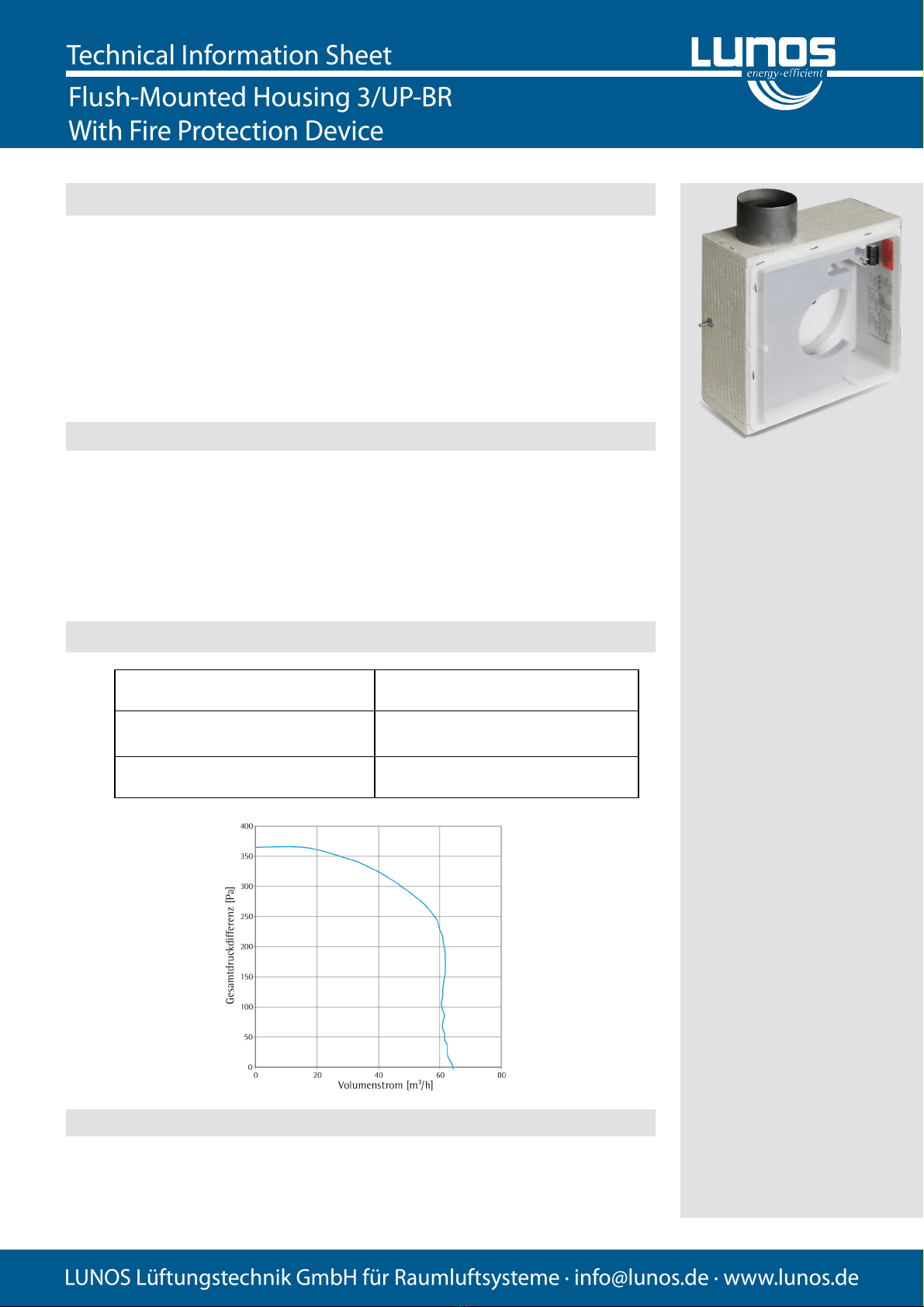

Description and functions

Installation

Technical Data

Power supply 230 V AC 50 Hz

Dimensions

W x H x D

270 mm x 270 mm x 102,5 mm

Available static pressure 233 Pa

Housing for flush mounting with fire protection coating, suitable for wall installation

with side exhaust vent (DN 80) and leakage-airtight backdraft shutter.

The exhaust vent is top left, however, the housing can be turned at a right angle.

The adjustment of the backdraft shutter to the appropriate installation position is

done by simply screwing the vent off and on.

All ventilator inserts of the Silvento series can be inserted into the flush-mounted

housing.

Incl. mounting bracket, sound absorber and plaster protection cap for dirt protec-

tion.

Order No. 039 160

The installation of the housing is made by flush finish on the wall and ventilation

using the Alu-Flex pipe DN 80 to the main line.

The mounting bracket is included in the scope of delivery.

Please observe the installation manual and have the electrical connection of the

fan performed by a qualified professional.

Note

Products and illustrations may vary slightly. Due to continuous product develop-

ment and/or several suppliers e.g. for raw materials, colours, among other things,

may vary slightly (not for visible parts) or be shown differently in brochures.
