Magnescale DK Series Bedienungsanleitung
取扱説明書/ 使用说明书/ Instruction Manual /
Bedienungsanleitung
デジタルゲージ
/
/ Digital Gauge / Digitale Messtaster
DK155PR5 / DK205PR5
お買い上げいただき、ありがとうございます。
ご使用の前に、この取扱説明書を必ずお読みください。
ご使用に際しては、この取扱説明書どおりお使いください。
お読みになった後は、後日お役に立つこともございますので、必ず保管してください。
Read all the instructions in the manual carefully before use and strictly follow them.
Keep the manual for future references.
Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie
beim Betrieb des Geräts den Anweisungen. Bewahren Sie diese Bedienungsanleitung
zum späferen Nachlesen griffbereit auf.
DK155PR5 / DK205PR5
[For U.S.A. and Canada]
THIS CLASS A DIGITAL DEVICE COMPLIES WITH PART15 OF THE
FCC RULES AND THE CANADIAN ICES-003. OPERATION IS
SUBJECT TO THE FOLLOWING TWO CONDITIONS.
(1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND
(2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED,
INCLUDING INTERFERENCE THAT MAY CAUSE UNDERSIGNED
OPERATION.
CET APPAREIL NUMÉRIQUE DE LA CLASSE A EST CONFORME À LA
NORME NMB-003 DU CANADA.
(J) (1)
DK155PR5 / DK205PR5
安全のために
当社の製品は安全に十分配慮して設計されています。しかし、操作や設置時にま
ちがった取扱いをすると、火災や感電などにより死亡や大ケガなど人身事故につ
ながることがあり、危険です。また、機械の性能を落としてしまうこともありま
す。
これらの事故を未然に防ぐために、安全のための注意事項は必ず守ってください。
操作や設置、保守、点検、修理などを行なう前に、この「安全のために」を必ず
お読みください。
警告表示の意味
このマニュアルでは、次のような表示をしています。表示内容をよく理解してから
本文をお読みください。
警告
この表示の注意事項を守らないと、火災や感電などにより死亡や大ケガなど人身
事故につながることがあります。
注意
この表示の注意事項を守らないと、感電やその他事故によりケガをしたり周辺の
物品に損害を与えることがあります。
注意を促す記号
行為を禁止する記号
注意 感電注意
分解禁止
(2) (J)
DK155PR5 / DK205PR5
警告 下記の注意事項を守らないと、死亡、大ケガにつながる
ことがあります。
•ケーブルを傷つけたり、加工したり、無理に曲げたり、引張ったりしない
でください。また、重いものをのせたり、熱したりしないでください。
ケーブルが破損し、火災や感電の原因となる恐れがあります。
•本装置を分解、改造することはおやめください。ケガや感電の恐れがあり
ます。また、内部回路を破損させる原因にもなります。
注意 下記の注意事項を守らないと、ケガをしたり周辺の物品
に損害を与えることがあります。
•本装置は防爆構造になっておりませんので、可燃性ガスの雰囲気中でのご
使用はおやめください。火災の原因となることがあります。
(J) (3)
DK155PR5 / DK205PR5
一般的な注意事項
以下は当社製品を正しくお使いいただくための一般的注意事項です。個々の詳
細な取扱上の注意は、本取扱説明書に記述された諸事項および注意をうながし
ている説明事項に従ってください。
•始業または操作時には、当社製品の機能および性能が正常に作動していること
を確認してからご使用ください。
•当社製品が万一故障した場合、各種の損害を防止するための充分な保全対策を
施してご使用ください。
•仕様に示された規格以外での使用または改造を施された製品については、機能
および性能の保証は出来ませんのでご留意ください。
•当社製品を他の機器と組合わせてご使用になる場合は、使用条件、環境などに
より、その機能および性能が満足されない場合がありますので、充分ご検討の
上ご使用ください。
(4) (J)
DK155PR5 / DK205PR5
(J) i
DK155PR5 / DK205PR5
目次
1. 使用上のご注意 ........................................................... 1
2. 取付上のご注意 ........................................................... 2
3. 各部の名称 .................................................................. 3
4. 仕様 ............................................................................. 4
5. 測長ユニット出力信号 ................................................ 5
5-1. 出力信号位相差 .............................................................................................. 5
5-2. 出力信号アラーム .......................................................................................... 6
5-3. 受信装置 .......................................................................................................... 6
6. 別売アクセサリ ........................................................... 7
7. 外形寸法図 .................................................................. 8
ii (J)
DK155PR5 / DK205PR5
(J) 1
DK155PR5 / DK205PR5
1. 使用上のご注意
•本装置に過度の衝撃が加わる場所でのご使用はおやめください。内部を破損、また
は正常な出力信号が得られないことがあります。
•コネクタの抜き差しは、破損や誤動作を防ぐため、必ず電源を切ってから行なって
ください。
•接続コネクタは測長ユニットを取付け後、表示ユニットのコネクタにロックされる
まで差し込みます。コネクタ着脱の際は必ず表示ユニットの電源をOFFにしてから
行なってください。
•特に強力な磁気が発生するものは、測長ユニット(ヘッド内蔵部分)から10cm以
上離してください。(平行磁場で5mT以下におさえてください。)
•ケーブルを強く引張ったり、ケーブルをつかんで取付けや取外しをしますと、断線
の恐れがあります。
•測長ユニット本体は、ケーブルのシールド線により、表示ユニットのフレームGND
(アース端子)と電気的に短絡されています。工作機械等へ取付けて他の信号処理装
置と組み合せる場合は、アースレベルにご注意ください。
•本測長ユニットは切粉や切削油、機械油が飛散する環境での使用に適している防
塵、防滴、耐油構造ですが、防水構造ではありませんので、油や切削油に測長ユ
ニット全体を浸しての使用はしないでください。
•乾燥後、極めて粘性が高くなる切削油等が付着した場合には、スピンドル動作が
確実に行なわれなくなることがありますので、水またはぬるま湯などで洗い除去
してください。また、洗浄後はスピンドル部にマシン油等を塗布してください。
•本測長ユニットはスピンドル摺動部の防滴、防塵シールにニトリルゴム系のシー
ル材を使用しています。スピンドル部に油分が無くなるような切削油剤、水等の
使用は、スピンドルの動きが損なわれることがありますのでご注意ください。
•キャリブレーションは1年毎に行なってください。
2(J)
DK155PR5 / DK205PR5
2. 取付上のご注意
•本測長ユニットは、ばね等によって測定が付与されていません。
•付属の測定子(DZ-181)は磁気吸着式ですので、被検出面は鉄などの磁性材であ
る必要があります。
被検出面が磁性材でない場合、またはスピンドルを機械装置に固定して使用する
場合は、別売アクセサリのカップリングDZ-191をご使用ください。DZ-191の取
付方法については、DZ-191の取扱説明書をご参照ください。
•本測長ユニットの取付位置は、ステムおよびスリーブの位置(図1の斜線部)で
す。機銘ラベルの部分にはヘッドが内蔵されていますので、この部分は絶対に固
定しないでください。
また、測長ユニットの取付姿勢は測定精度に影響しますので、100mmあたり
0.2mm以内の平行度となるようにしてください。
•機械装置へホルダーを使用して取付ける場合には、図2のような寸法のホルダー
をご用意いただき、規定トルク6N･mを目安として締付け、固定してください。
•ケーブルは断線を防ぐため、適当な場所へ固定するようにしてください。また、
ケーブルを強く引いたり、無理に曲げてのご使用は避けてください。(曲げ半径
50mm(内側)以上)
•スピンドルに過大なトルクをかけますと、内部の機構を損傷する場合があります
ので、絶対に工具を用いず、手で行なってください。
平面測定子を使用される場合以外は、測定子ゆるみ防止のため、呼び5のスプリ
ングワッシャをはさむか、ねじロックのご使用をおすすめします。(締付けトル
ク参考値:0.4〜0.6N･m)
•ステムを固定した後は、回転方向に力を加えないでください。故障の原因となり
ます。

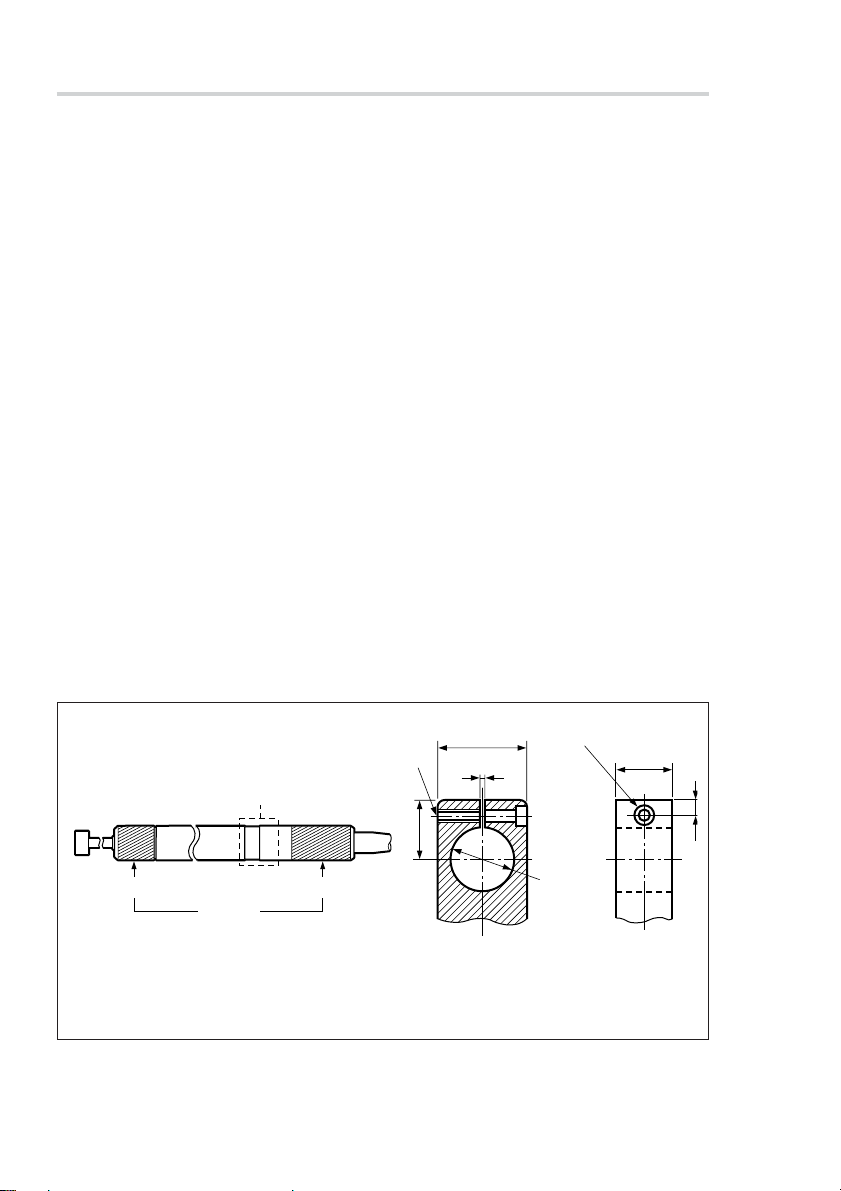

図1.取付固定位置 図2.取付ホルダーの構成寸法(ご参考)
単位:mm
締付トルク:6N･m
六角穴付ボルトM5使用
M4
45
228
30
φ5.5、φ9.5座グリ深5
8
ヘッド内蔵部は避ける
ステム スリーブ
固定位置
φ32 +0.025
+0
