Miele professional A 104 Bedienungsanleitung

A 104

de Gebrauchsanweisung Injektoroberkorb

da Brugsanvisning Injektoroverkurv

en Operating instructions Upper injector basket

es Instrucciones de manejo Cesto superior del inyector

fi Käyttöohje Suorasuihkuyläkori

fr Mode d'emploi Panier à injection

hr Upute za uporabu Injektorska gornja košara

it Istruzioni d'uso Cesto superiore a iniezione

nl Gebruiksaanwijzing Injectorbovenrek

no Bruksanvisning Overkurv/injektor

pt Instruções de utilização Cesto superior injector

sl Navodila za uporabo Injektorska košara

sv Bruksanvisning Injektoröverkorg

M.-Nr. 09 961 301

de ....................................................................................................................................... 4

da ....................................................................................................................................... 18

en ....................................................................................................................................... 32

es ....................................................................................................................................... 46

fi ......................................................................................................................................... 60

fr ........................................................................................................................................ 74

hr ....................................................................................................................................... 88

it .........................................................................................................................................102

nl ........................................................................................................................................116

no ......................................................................................................................................130

pt .......................................................................................................................................144

sl ........................................................................................................................................158

sv .......................................................................................................................................172

de - Inhalt

Hinweise zur Anleitung ....................................................................................................... 4

Zweckbestimmung.............................................................................................................. 5

Fragen und technische Probleme.......................................................................................... 5

Lieferumfang........................................................................................................................ 6

Nachkaufbares Zubehör........................................................................................................ 7

Entsorgung der Transportverpackung .................................................................................. 7

Sicherheitshinweise und Warnungen ................................................................................ 8

Anwendungstechnik............................................................................................................ 9

Kontrollieren Sie bei der Beladung und vor jedem Programmstart: ..................................... 9

Anwendungsbeispiele ......................................................................................................... 10

Trokarhülsen 10 bis 20 mm ......................................................................................... 10

Trokare ohne Lumen........................................................................................................ 11

Handgriffe........................................................................................................................ 12

Spülhülsen....................................................................................................................... 12

Arbeitseinlagen................................................................................................................ 13

Optiken............................................................................................................................ 13

Veres-Kanülen ................................................................................................................. 14

Kleinteile.......................................................................................................................... 15

Messzugang für Spüldruckmessung................................................................................... 16

de - Hinweise zur Anleitung

Warnungen

Warnungen enthalten sicherheitsrelevante Informationen. Sie

warnen vor möglichen Personen- und Sachschäden.

Lesen Sie die Warnungen sorgfältig durch und beachten Sie die

darin angegebenen Handlungsaufforderungen und Verhaltensre‐

geln.

Hinweise

Hinweise enthalten Informationen, die besonders beachtet werden

müssen.

Zusatzinformationen und Anmerkungen

Zusätzliche Informationen und Anmerkungen sind durch einen einfa‐

chen Rahmen gekennzeichnet.

Handlungsschritte

Jedem Handlungsschritt ist ein schwarzes Quadrat vorangestellt.

Beispiel:

Wählen Sie eine Option mit Hilfe der Pfeiltasten aus und speichern

Sie die Einstellung mit OK.

Display

Im Display angezeigte Ausdrücke sind durch eine besondere Schrift‐

art, die der Displayschrift nachempfunden ist, gekennzeichnet.

Beispiel:

Menü Einstellungen .

de - Zweckbestimmung

Mit Hilfe dieses Oberkorbs können maschinell wiederaufbereitbare

Medizinprodukte in einem Miele Reinigungs- und Desinfektionsauto‐

maten aufbereitet werden. Hierzu sind auch die Gebrauchsanweisung

des Reinigungs- und Desinfektionsautomaten sowie die Informatio‐

nen der Hersteller der Medizinprodukte zu beachten.

Die Innenreinigung und -desinfektion mit angemessenem Standard ist

nur bei hinreichend zerlegbaren Instrumenten und adäquater Nutzung

der Düsen, Spülhülsen und Adapter möglich. Das Aufbereitungser‐

gebnis der Instrumenteninnenbereiche ist ggf. einer besonderen,

nicht nur visuellen, Prüfung zu unterziehen.

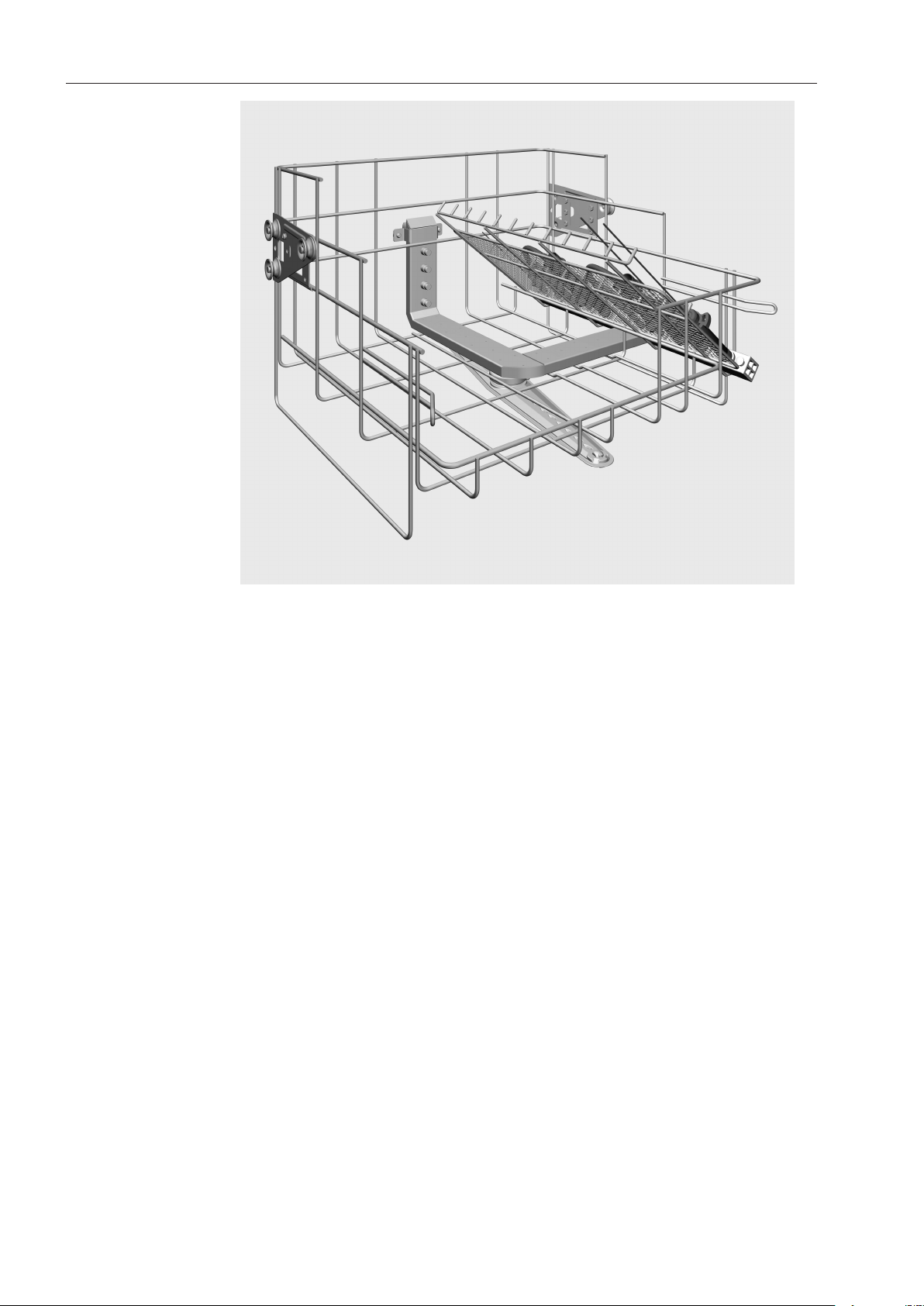

Der Injektoroberkorb A 104 ist für die maschinelle Aufbereitung von

OP-Instrumentarium aus den Disziplinen MIC, Arthroskopie, und Uro‐

logie konzipiert.

Der Oberkorb ist in zwei Bereiche unterteilt:

– Auf der rechten Seite befindet sich eine Injektorleiste mit 11 Siliko‐

naufnahmen für Düsen und Spülhülsen zur Aufbereitung von Hohl‐

körperinstrumenten, wie Trokare, Kanülen und Schäfte von MIC-In‐

strumenten.

– Die linke Seite ist frei und kann mit Einsätzen und Siebschalen zur

Aufbereitung von Instrumenten ohne Lumen bestückt werden.

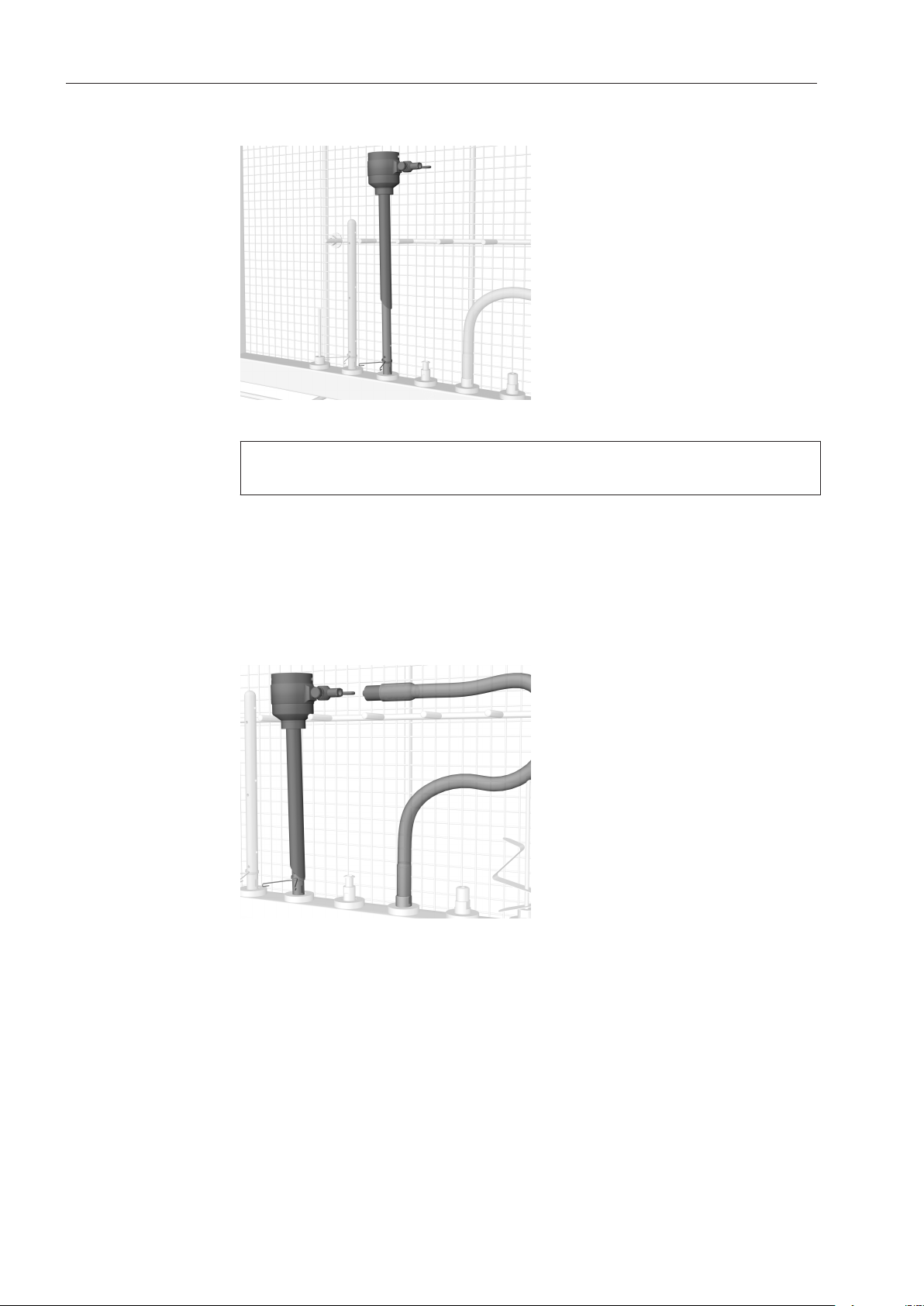

Im Wasserzuflussrohr sind zudem mehrere Anschlüsse für Schlauch‐

adapter, wie z. B. dem E 448 vorhanden. Nicht verwendete Anschlüs‐

se müssen mit Blindschrauben E 362 verschlossen werden.

Der Oberkorb ist in folgende Reinigungsautomaten einsetzbar:

– PG 8582

– PG 8582 CD

– PG 8592

Im weiteren Verlauf dieser Gebrauchsanweisung wird der Reinigungs-

und Desinfektionsautomat als Reinigungsautomat bezeichnet. Wie‐

deraufbereitbare Medizinprodukte werden in dieser Gebrauchsanwei‐

sung allgemein als Spülgut bezeichnet, wenn die aufzubereitenden

Medizinprodukte nicht näher definiert sind.

Fragen und technische Probleme

Bei Rückfragen oder technischen Problemen wenden Sie sich bitte an

Miele. Die Kontaktdaten finden Sie auf der Rückseite der Gebrauchs‐

anweisung Ihres Reinigungsautomaten oder unter

www.miele-professional.com.

de - Lieferumfang

– Injektoroberkorb A 104, Höhe 332 mm, Breite 528 mm, Tiefe

526 mm,

Bestückungshöhe: 275 mm

– mit Sprüharmmagneten für die Sprüharmüberwachung.

Im Lieferumfang enthalten

– 4 x E 362, Blindschraube

– 2 x E 442, Spülhülse für Instrumente mit Ø 4 - 8 mm, Länge

121 mm, Ø 11 mm, Kappe mit Öffnung Ø 6 mm

– 2 x E 448, Silikonschlauch mit Luer-Lock-Adapter für Luer-Lock

, Länge 300 mm

– 1 x E 452, Injektordüse, Länge 60 mm, Ø 2,5 mm

– 1 x E 453, Injektordüse mit Halteklammer, Länge 100 mm, Ø 4 mm

– 1 x E 454, Injektordüse für Hohlkörperinstrumente mit Ø 10 bis

15 mm, z. B. Trokarhülsen, mit Feder zur Höhenjustierung, Länge

150 mm, Ø 8 mm

– 2 x Sprühdüse, Ø 2,5 mm

– 4 x Sprühdüse, Länge 30 mm, Ø 4 mm

– 4 x Trichter

de - Lieferumfang

Nachkaufbares Zubehör

Das nachfolgende sowie weiteres Zubehör ist optional bei Miele er‐

hältlich:

– E 441/1, Einsatz für Mikro-Instrumente, Höhe 60 mm, Breite

183 mm, Tiefe 284 mm

– E 449, Luer-Lock-Adapter , ohne Steg, für Luer-Lock 

– E 451, Siebschale mit Deckel für Kleinteile, Höhe 55 mm, Breite

150 mm, Tiefe 255 mm

– E 460, Einsatz für starre Optiken unterschiedlicher Länge, Höhe

53 mm, Breite 100 mm, Tiefe 430 mm

– E 464, Aufnahme für Injektordüse E 454 für Hohlkörperinstrumente

mit Ø 20 mm, mit Feder zur Höhenjustierung, Länge 65 mm,

Ø 13 mm

– E 472, Klemmfeder für Injektordüsen Ø 4 mm

– E 473/1, Sieb mit Deckel für Kleinstteile, Höhe 85 mm, Breite

60 mm, Tiefe 60 mm

– E 499, Spülvorrichtung zur Aufbereitung von Saug- und Spülkanü‐

len mit unterschiedlichen Anschlussformen sowie Veres-Kanülen

Entsorgung der Transportverpackung

Die Verpackung schützt vor Transportschäden. Die Verpackungsma‐

terialien sind nach umweltverträglichen und entsorgungstechnischen

Gesichtspunkten ausgewählt und deshalb recycelbar.

Das Rückführen der Verpackung in den Materialkreislauf spart Roh‐

stoffe und verringert das Abfallaufkommen. Ihr Fachhändler nimmt die

Verpackung zurück.

de - Sicherheitshinweise und Warnungen

Lesen Sie die Gebrauchsanweisung aufmerksam durch, bevor Sie

diesen Oberkorb benutzen. Dadurch schützen Sie sich und vermei‐

den Schäden am Oberkorb.

Bewahren Sie die Gebrauchsanweisung sorgfältig auf.

Beachten Sie unbedingt die Gebrauchsanweisung des Reini‐

gungsautomaten, insbesondere die darin enthaltenen Sicherheits‐

hinweise und Warnungen.

 Der Oberkorb ist ausschließlich für die in der Gebrauchsanweisung

genannten Anwendungsgebiete zugelassen. Komponenten, wie z. B.

Düsen, dürfen nur durch Miele Zubehör oder Original Ersatzteile er‐

setzt werden. Jegliche andere Verwendung, Umbauten und Verände‐

rungen sind unzulässig und möglicherweise gefährlich.

Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver‐

wendung oder falsche Bedienung verursacht werden.

 Kontrollieren Sie täglich alle Wagen, Körbe, Module und Einsätze

gemäß den Angaben im Kapitel "Instandhaltungsmaßnahmen" in der

Gebrauchsanweisung ihres Reinigungsautomaten.

 Vor dem ersten Gebrauch müssen neue Wagen und Körbe ohne

Spülgut im Reinigungsautomaten abgespült werden.

 Bereiten Sie ausschließlich Spülgut auf, das von den jeweiligen

Herstellern als maschinell wiederaufbereitbar deklariert ist und beach‐

ten Sie dessen spezifische Aufbereitungshinweise.

Die Aufbereitung von Einwegmaterial ist nicht zulässig.

 Das verwendete Aufbereitungsprogramm mit thermischer Desin‐

fektion muss gegebenenfalls auf die Materialqualitäten des Spülguts

abgestimmt sein.

 Um Hohlkörperinstrumente von innen sicher zu reinigen und zu

desinfizieren, müssen sie mit den entsprechenden Aufnahmen bzw.

Düsen an die Injektorleisten angeschlossen werden. Die Anschlüsse

dürfen sich während des Programmablaufs nicht lösen!

Hohlkörperinstrumente, die sich während der Aufbereitung von den

Anschlüssen gelöst haben, müssen noch einmal aufbereitet werden.

 Der letzte Spülgang soll möglichst mit vollentsalztem Wasser erfol‐

gen.

Miele haftet nicht für Schäden, die infolge von Nichtbeachtung der

Sicherheitshinweise und Warnungen verursacht werden.

de - Anwendungstechnik

Halten Sie stets das im Rahmen der Validierung festgelegte Bela‐

dungsmuster ein.

Um das Verletzungsrisiko möglichst gering zu halten, sollte die

Beladung von hinten nach vorne und die Entnahme entsprechend

umgekehrt erfolgen.

Alle MIC-Instrumente müssen für die Aufbereitung nach den An‐

gaben des Herstellers zerlegt werden.

Englumige nicht zerlegbare Schaftinstrumente müssen entspre‐

chend den Angaben des Herstellers vorgereinigt werden.

Vor dem Einsetzen von Hohlkörperinstrumenten muss die Durch‐

gängigkeit der Lumen oder Kanäle für die Spülflotte sichergestellt

sein.

Spülgut, das sich während der Aufbereitung von den Düsen,

Adaptern oder Aufnahmen gelöst hat, muss noch einmal aufberei‐

tet werden.

Kontrollieren Sie bei der Beladung und vor jedem Pro‐

grammstart:

– Sind die Silikonaufnahmen in der Injektorleiste vollständig vorhan‐

den und unversehrt?

– Sind die Spülvorrichtungen, wie z. B. Spülhülsen, Düsen und Trich‐

ter, fest in die Silikonaufnahmen eingesteckt?

Fehlende oder im Flüssigkeitsdurchtritt beschädigte Silikonauf‐

nahmen müssen durch neue Silikonaufnahmen ersetzt werden. Erst

dann darf der Wagen (der Korb, das Modul) wieder verwendet wer‐

den. Unter diesen Bedingungen standardisieren die Silikonaufnah‐

men den Spüldruck selbst.

Es dürfen keine beschädigten Spülvorrichtungen wie Düsen, Adap‐

ter oder Spülhülsen verwendet werden.

– Ist der eingeschobene Korb richtig an die Wasserversorgung des

Reinigungsautomaten angekoppelt?

– Kann der Sprüharm frei rotieren?

– Sind die Sprüharmdüsen frei von Verstopfungen?

de - Anwendungstechnik

Anwendungsbeispiele

Trokarhülsen zerlegen.

Die Kleinteile, wie z. B. Dichtungen oder abnehmbare Hähne, in ei‐

ner verschließbaren Siebschale aufbereiten.

Trokarhülsen mit 10 bis 15 mm auf eine Düse E 454 stecken.

Für Trokarhülsen mit 15 bis 20 mm die Düsenkombination E 464

und E 454 verwenden.

Die Trokarhülse mit der Klemmfeder so positionieren, dass die Spül‐

flotte kritische Bereiche wie den Ventilsitz durch die seitlichen Öff‐

nungen der Düse erreicht.

Den seitlichen Anschluss der Trokarhülse mit einem Schlauchadap‐

ter E 448 verbinden.

Den Schlauchadapter in die Injektorleiste stecken oder in einen An‐

schluss im Wasserzuflussrohr schrauben.

Trokarhülsen 10

bis 20 mm

Inhaltsverzeichnis

Sprachen:

Andere Miele professional Laborausrüstung Handbücher

Miele professional

Miele professional E 497 Bedienungsanleitung

Miele professional

Miele professional G 7896 DOS Bedienungsanleitung

Miele professional

Miele professional PG 8593 Bedienungsanleitung

Miele professional

Miele professional A 207 Bedienungsanleitung

Miele professional

Miele professional A 315 Bedienungsanleitung

Miele professional

Miele professional DOS-Modul G 60 Bedienungsanleitung

Miele professional

Miele professional PG 8596 Bedienungsanleitung

Miele professional

Miele professional E 380 Bedienungsanleitung

Miele professional

Miele professional DOS G 7896 Bedienungsanleitung

Miele professional

Miele professional PG 8583 Bedienungsanleitung

Miele professional

Miele professional A 306/1 Bedienungsanleitung

Miele professional

Miele professional E 957 Bedienungsanleitung

Miele professional

Miele professional PG 8583 CD Bedienungsanleitung

Miele professional

Miele professional A 620 Bedienungsanleitung

Beliebte Laborausrüstung Handbücher anderer Marken

Qiagen

Qiagen DML 3000 Bedienungsanleitung

Queensgate

Queensgate NANOSCAN OP400 Programmierhandbuch

Conviron

Conviron GEN1000-GE Bedienungsanleitung

Parr Instrument

Parr Instrument 4560 Bedienungsanleitung

IKA

IKA IC control Bedienungsanleitung

Integra

Integra DOSE IT Bedienungsanleitung

Agilent Technologies

Agilent Technologies 5800 ICP-OES Bedienungsanleitung

Endress+Hauser

Endress+Hauser Cleanfit CPA875 Bedienungsanleitung

NI PXI-5422 Handbuch

Collomix

Collomix Aqix Bedienungsanleitung

SPEX SamplePrep

SPEX SamplePrep 6875 Freezer/Mill Series Bedienungsanleitung

Ocean Insight

Ocean Insight FLAME-NIR+ Bedienungsanleitung

Parker

Parker ALIGN-MG-NA Bedienungsanleitung

BD 644787 Bedienungsanleitung

DENTAURUM

DENTAURUM Compact Megaplus Bedienungsanleitung

Biuged Laboratory Instruments

Biuged Laboratory Instruments BGD 626 Bedienungsanleitung

VWR

VWR SAS Super IAQ Bedienungsanleitung

illumina

illumina MiSeqDx Bedienungsanleitung
