Multimo A 201 Bedienungsanleitung

Assembly Instructions

VIDEO

link

A 201- SPAZIO TWİN

45 min.

Technical Service

100 min.

End User

Page 1 Page 2

MNG - 01

18 / piece

KP - 01 ( 224 ) mm

1 / piece

VKP - 01 (22) mm

2 / piece

DD - 01 ( R10 )

2 / piece

VD - 01(6X70) mm

2 / piece

DSE - 02

2 / piece

VD - 03 ( 3,5x18 ) mm

6 / piece

Accessories List

MNX 02

18 / piece

TTC 01

4 / piece

SC-61

2 / piece

KVL 01

44/ piece

MKZ - 02

1 / piece 350N

R L

OT-054

2 / piece

TAP - 01

18 / piece

AL - 01 (4MM)

1 / piece

AL - 02 (5MM)

1 / piece

AVT - 01

10 / piece

H 01

3 / piece

VD - 02 (3,5x25) mm

16 / piece

Pie c e T h ic k n e s s L e n g t h W id t h Pie ce T h ic k H e i g h t M o s t

A11, 18 79, 45 17,40 1 30 2018 442

B10, 71 77, 01 16,54 1 18 1956 420

C10, 71 77, 01 5, 31 1 18 1956 135

D21, 18 47, 40 17,32 2 30 1204 440

E40, 31 47, 32 19,33 4 8 1202 491

F10, 71 75, 98 40,94 1 18 1930 1040

H10, 71 46, 69 4, 72 1 18 1186 120

H-R / H-L 20, 71 46, 69 4, 72 2 18 1186 120

J40, 71 25, 59 4, 65 4 18 650 118

Tra ck T it le

(inch)

(m m )

D-R

D-L

H-R

H-L

IM - 01 (6x30) mm

4 / piece

CT - 01 ( 6x40 ) mm

2 / piece

VTB - 02 (4,2x16) mm

8 / piece 1 / piece

KMT-01

KKS - 01

2 / piece

KBP - 01

2 / piece

KLF 02 (fabric cover)

1 / piece

KOR 02

1 / piece

YSB - 02 ( 4x20 ) mm

4 / piece

Page 1 Page 2

MNG - 01

18 / piece

KP - 01 ( 224 ) mm

1 / piece

VKP - 01 (22) mm

2 / piece

DD - 01 ( R10 )

2 / piece

VD - 01(6X70) mm

2 / piece

DSE - 02

2 / piece

VD - 03 ( 3,5x18 ) mm

6 / piece

Accessories List

MNX 02

18 / piece

TTC 01

4 / piece

SC-61

2 / piece

KVL 01

44/ piece

MKZ - 02

1 / piece 350N

R L

OT-054

2 / piece

TAP - 01

18 / piece

AL - 01 (4MM)

1 / piece

AL - 02 (5MM)

1 / piece

AVT - 01

10 / piece

H 01

3 / piece

VD - 02 (3,5x25) mm

16 / piece

Pie c e T h ic k n e s s L e n g t h W i d t h Pie c e T h i c k H e i g h t M o s t

A11, 18 79, 45 17,40 1 30 2018 442

B10, 71 77, 01 16,54 1 18 1956 420

C10, 71 77, 01 5, 31 1 18 1956 135

D21, 18 47, 40 17,32 2 30 1204 440

E40, 31 47, 32 19,33 4 8 1202 491

F10, 71 75, 98 40,94 1 18 1930 1040

H10, 71 46, 69 4, 72 1 18 1186 120

H-R / H-L 20, 71 46, 69 4, 72 2 18 1186 120

J40, 71 25, 59 4, 65 4 18 650 118

Tra ck T it le

(inch)

(m m )

D-R

D-L

H-R

H-L

IM - 01 (6x30) mm

4 / piece

CT - 01 ( 6x40 ) mm

2 / piece

VTB - 02 (4,2x16) mm

8 / piece 1 / piece

KMT-01

KKS - 01

2 / piece

KBP - 01

2 / piece

KLF 02 (fabric cover)

1 / piece

KOR 02

1 / piece

YSB - 02 ( 4x20 ) mm

4 / piece

Page 3 Page 4

KVL-01 x 4

HVIDEO

link

VIDEO

link

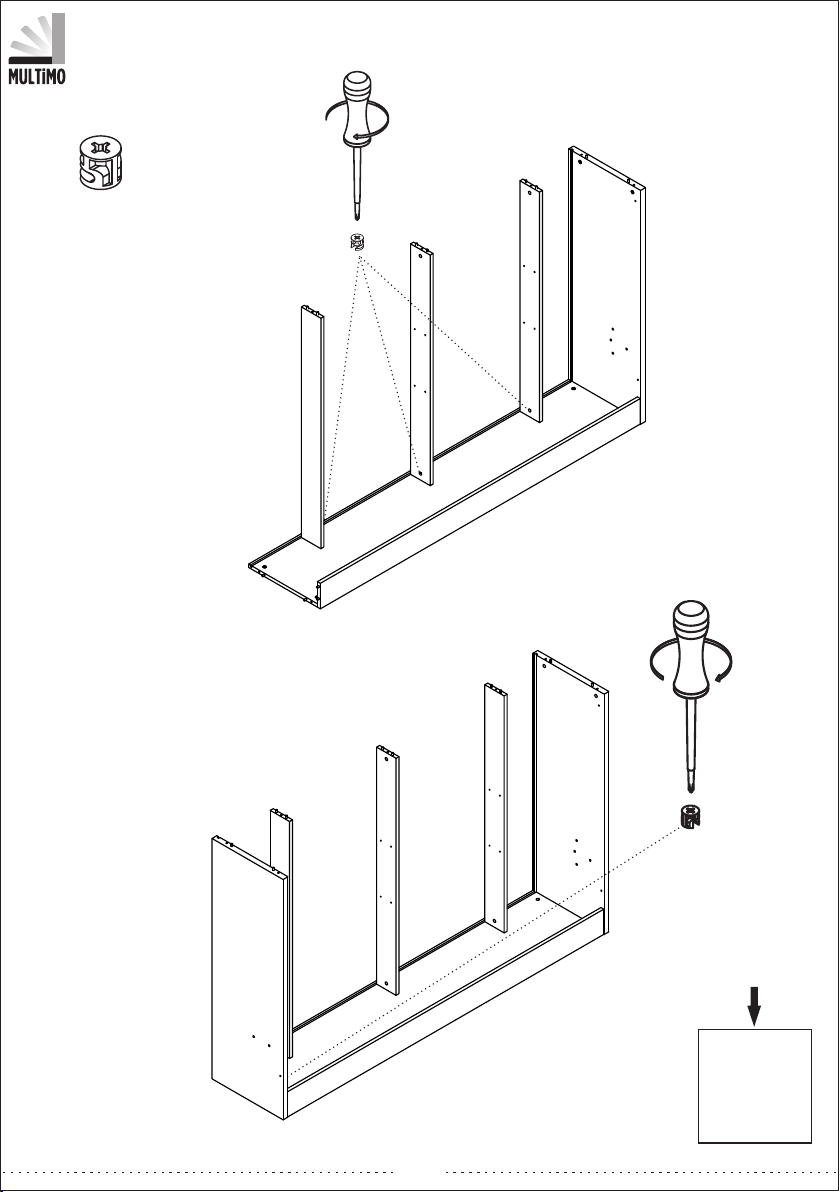

STEP 1 STEP 2

MNG - 01

STEP 3

MNX - 02

KVL 01

210°

D-R

B C

MNG - 01 x 4

MNG - 01 x 2

KVL-01 x 4

KVL-01 x 8

MNX-02 x 7

D-L / D-R

MNX-02 x 2

KVL-01 x 2

MNX-02 x 3

MNX-02 x 4

Page 3 Page 4

KVL-01 x 4

HVIDEO

link

VIDEO

link

STEP 1 STEP 2

MNG - 01

STEP 3

MNX - 02

KVL 01

210°

D-R

B C

MNG - 01 x 4

MNG - 01 x 2

KVL-01 x 4

KVL-01 x 8

MNX-02 x 7

D-L / D-R

MNX-02 x 2

KVL-01 x 2

MNX-02 x 3

MNX-02 x 4

Page 5 Page 6

STEP 4

MNG - 01

STEP 5

STEP 6

STEP 7

MNG - 01

210°

H 01

210°

D-L

H-R

H-L

VIDEO

link

VIDEO

link

MNG - 01 x 2

MNG - 01 x 3

MNG - 01 x 4

Page 5 Page 6

STEP 4

MNG - 01

STEP 5

STEP 6

STEP 7

MNG - 01

210°

H 01

210°

D-L

H-R

H-L

VIDEO

link

VIDEO

link

MNG - 01 x 2

MNG - 01 x 3

MNG - 01 x 4

Page 7 Page 8

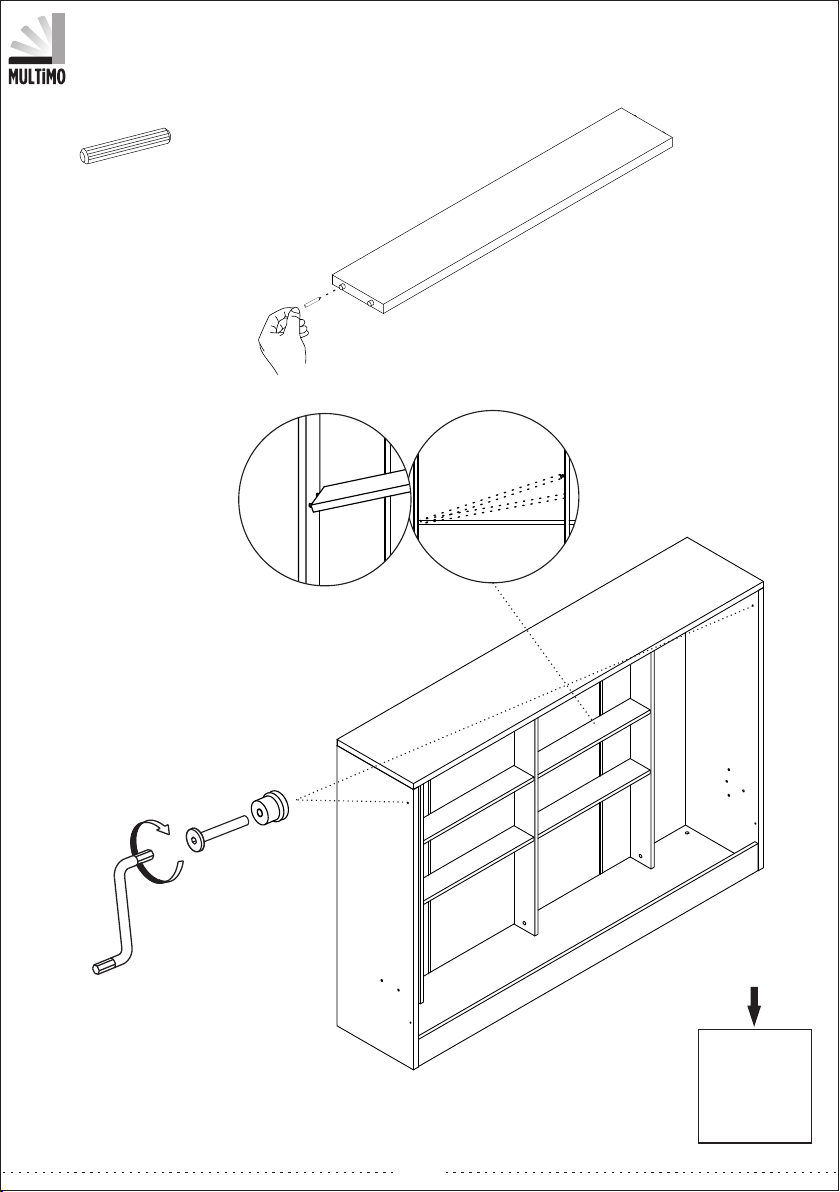

STEP 9

STEP 8

VIDEO

link

VIDEO

link

KVL 01

KVL - 01 x 4

OT - 054

CT - 01

AL - 01

VD - 02 x 6

VD - 02 X 5

AVT - 01X 5

VD - 02 X 5

AVT - 01X 5

STEP 10 MKZ - 02 (L/R)

IM - 01

AL - 02

CAUTION

DO NOT UNLOCK BEFORE INSTALL

Page 7 Page 8

STEP 9

STEP 8

VIDEO

link

VIDEO

link

KVL 01

KVL - 01 x 4

OT - 054

CT - 01

AL - 01

VD - 02 x 6

VD - 02 X 5

AVT - 01X 5

VD - 02 X 5

AVT - 01X 5

STEP 10 MKZ - 02 (L/R)

IM - 01

AL - 02

CAUTION

DO NOT UNLOCK BEFORE INSTALL

Page 9 Page 10

VIDEO

link

Ø 10 mm / 0,254 inch

VD - 01

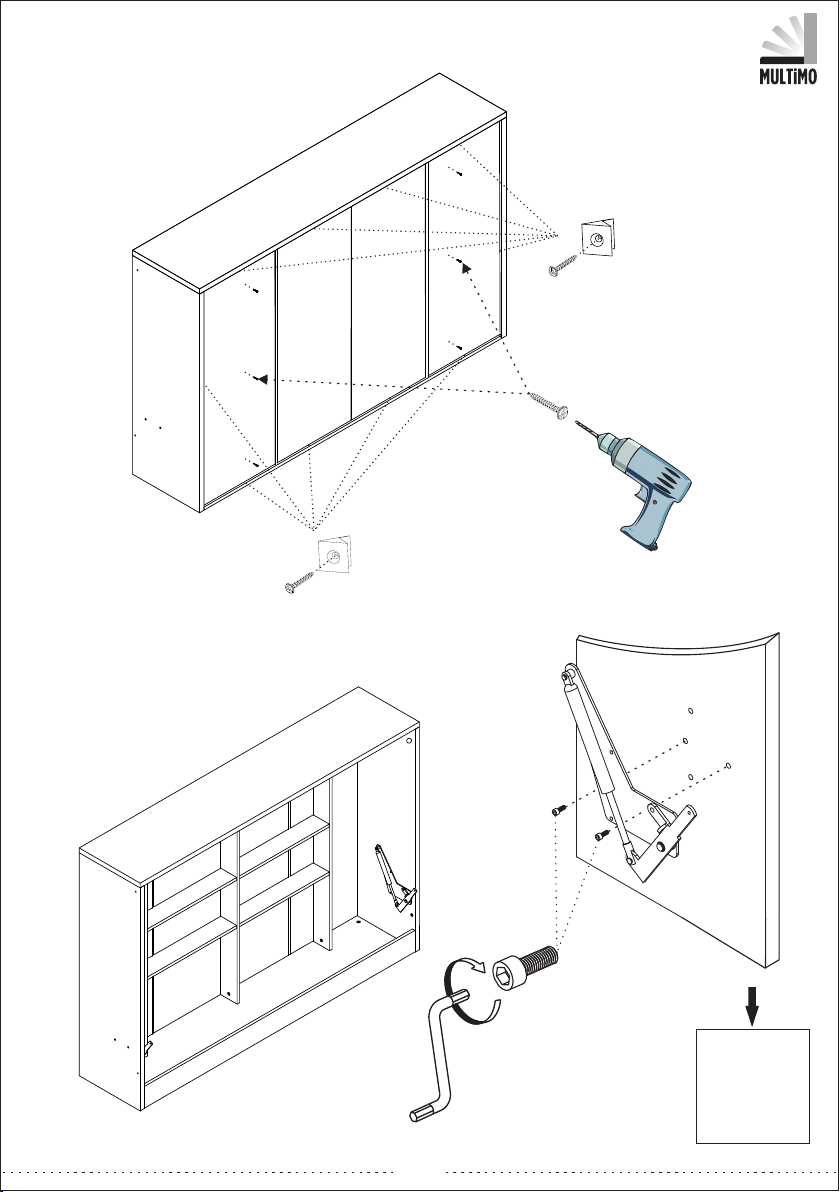

STEP 11

DSE - 02

DD - 01

VD - 03

ATTENTION!!!

Must be secured to the wall made of brick, concrete or similarly strong material.

Mounting to wooden or metal studs is also acceptable.

Do not mount directly to sheetrock or paper-mache type walls not supported by studs.

WALLS MADE OF DRYWALL WITH WOODEN OR METAL STUDS

FİRST LOCATE THE STUDS BY USİNG ''STUD

FİNDER'' İN THE WALL AND DRİLL İT

ACCORDİNG TO THE HEİGHT MEASURMENTS

GİVEN ON THE SİDE.

UPPER HOLES SHOULD BE DRİLLED

FOR ATTACHİNG BED AT NEXT STEP.

SUPPLY DRYWALL FASTENERS APPROPPRIATE

TO YOUR WALL TYPE. WE RECOMMEND

USING STEEL TOGGLE BOLT ANCHOR THAT

SHOWN BELOW

NOT INCLUDED

Ø 10 mm / 0,254 inc

STEP 11-1

VD - 03

DSE - 02 x 2

VD - 01

DSE - 02

DD - 01

DSE - 02 x 2

TAP - 01
