Nibe DEH 310 Benutzerhandbuch

LEK

DEH 310

Installatörshandbok Dockningssats extern tillsats

Installer manual Docking kit external addition

Installateurhandbuch Anschlusssatz externe

Zusatzheizung

Asentajan käsikirja Liitäntäsarja, ulkoinen

lisälämpö

Installatørhåndbog Sammenkoblingssæt

eksternt tilskud

IHB 1539-4

231310

Allmänt

Detta tillbehör används till inomhusmodul VVM 310

för att möjliggöra inkoppling och styrning av extern

tillsats enligt nedan:

■Oljepanna

■Elpanna/elkassett

■Gaspanna

■Prioriterad tillsats

Värmen används för uppvärmning av byggnaden samt

beredning av tappvarmvatten.

Normalt sker extra effekttillskott via elpatronen i VVM

310 i de fall värmepumpens effekt inte är tillräcklig.

Med ovanstående alternativ sker detta effekttillskott

istället med hjälp av extern tillsats. Om effekt inte finns

tillgänglig i den externa tillsatsen kopplas elpatronen

i VVM 310 automatiskt in.

Med prioriterad tillsats avses värme från en extern, icke

styrd värmekälla som, om den finns tillgänglig, är prio-

riterad att användas före värmepumpen. Exempel på

prioriterad tillsats är vedpanna eller vattenmantlad

kamin.

OBS!

Då detta tillbehör är installerat och aktiverat

begränsas temperaturen i inomhusmodulens

kärl till ca 85 °C. Därför skall inte temperaturin-

ställningar avseende varmvatten eller värme

över 85 °C göras.

Innehåll

Värmeledningspasta1 st

Isoleringstejp1 st

Apparatlåda1 st

Aluminiumtejp1 st

Buntband2 st

Temperaturgivare1 st

Täckbrickor2 st

Komponentplacering

LEK

AA5-X4

AA5-S2

AA5-X2 AA5-X9 X1

FA1

AA5-F1AA5

Elkomponenter

Automatsäkring, 10AFA1

Anslutningsplint, spänningsmatningX1

TillbehörskortAA5

Anslutningsplint, givare och extern bloc-

kering

AA5-X2

Anslutningsplint, kommunikationAA5-X4

Anslutningsplint, cirkulationspump, shunt

och hjälprelä

AA5-X9

DIP-switchAA5-S2

Finsäkring, T4AH250VAA5-F1

Beteckningar i komponentplacering enligt standard

IEC 81346.

Svenska, Installatörshandbok - DEH 310

Röranslutningar

Allmänt

All rördragning ska ske med 22 mm kopparrör. Snäva

böjar ska undvikas.

Röranslutningar

1. Demontera den främre topplåten samt den lilla

plåten som döljer anslutningarna.

2. Om VVM 310 redan är installerad och vattenfylld

så ska klimatsystemet och VVM 310 tömmas på

vatten, se installatörshandboken för VVM 310 för

ytterligare instruktioner.

3. Demontera pluggarna i anslutningarna för dock-

ning (XL18) och (XL19).

4. Montera rör för framledning extern tillsats i anslut-

ning dockning in högtemp (XL18).

5. Montera rör för returledning extern tillsats i anslut-

ning dockning ut högtemp (XL19).

6. Montera täckbrickorna.

TIPS!

För att undvika onödiga värmeförluster bör

rören isoleras.

Wilo

VVM 310

Rör för extern värmekälla

XL18 XL19

Systemprincip

Förklaring

Extern tillsats, elkassettEB1

ApparatlådaAA25

ElkassettEB1

Laddpump, extern värmekällaGP15

VVM 310EB15

Anslutning, dockning in högtemperaturXL18

Anslutning, dockning ut högtemperaturXL19

Extern tillsats, pannaEM1

ApparatlådaAA25

Temperaturgivare, pannaBT52

Olje-, gas-, pellets-, eller vedpannaEM1

Laddpump, extern värmekällaGP15

Övrigt

Expansionskärl, värmebärareCM1

Säkerhetsventil, klimatsystemFL2

Beteckningar enligt standard IEC 61346-2.

Dockning extern tillsats

Inkommande temperatur från extern tillsats till VVM

310 får inte överstiga 85 °C.

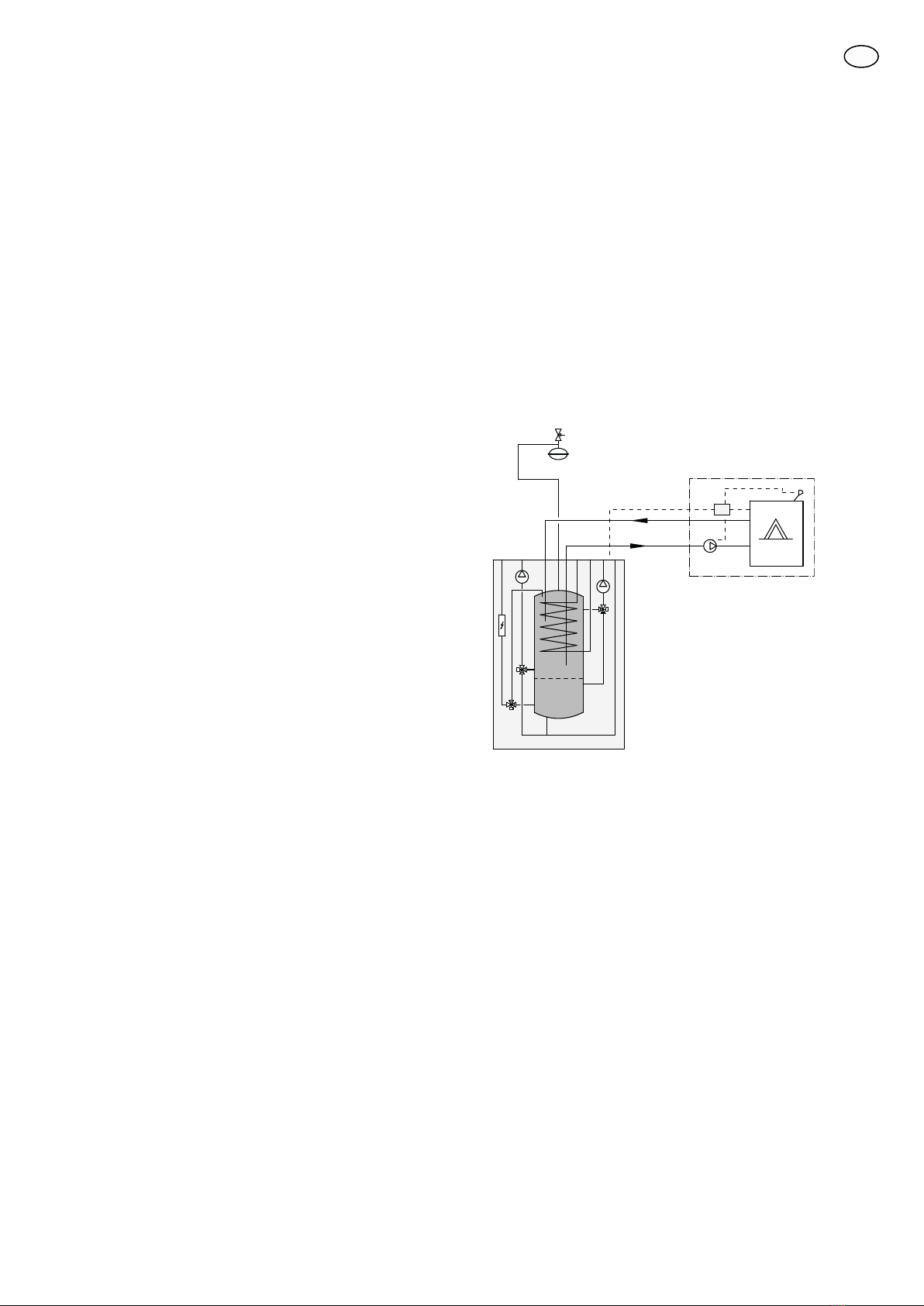

Dockning icke stegstyrd tillsats

Dockning till energikälla med stor intern volym, exem-

pelvis el- eller oljepanna.

När gradminuterna sjunker till gradminutsinställning

för start av extern tillsats aktiveras pannan.

Då panngivaren (BT52) är 3 °C varmare än varmvatten-

givaren startar laddpumpen (GP15).

När varmvattengivaren (BT6) blivit minst 1 °C varmare

än inställd stopptemperatur för varmvatten och minst

6 °C varmare än beräknad framledningstemperatur,

stannar laddpumpen (GP15) och värmetillförseln till

VVM 310 upphör.

Efter att laddpumpen (GP15) har stannat varmhålls

pannan enligt inställning i menysystemet för VVM 310.

-FL2

-CM1

-EB15

-XL18

-XL19

-BT52

-EM1

-AA25

-EM1

-GP15

OBS! Detta är ett principschema. Verklig anläggning

skall projekteras enligt gällande normer.

Dockning stegstyrd tillsats

Dockning till energikälla med liten intern volym, exem-

pelvis elkassett eller gaspanna.

DEH 310 styr en elpanna i upp till 7 steg binärt eller 3

steg linjärt.

Stegstyrd tillsats kan konfigureras som styrd i ett steg

vid dockning mot gaspanna.

När gradminuterna sjunker till gradminutsinställning

för start av extern tillsats aktiveras första elsteget i el-

kassetten. Samtidigt startar laddpumpen (GP15).

Tillsats stegas in med 1 steg per minut och värmer tills

varmvattengivaren (BT6) har blivit minst 1 °C varmare

än inställd stopptemperatur för varmvatten och minst

6 °C varmare än beräknad framledningstemperatur.

Instegning av elsteg bromsas upp när varmvattengiva-

ren (BT6) närmar sig sitt stoppvillkor.

När sista elsteget har kopplats ur stannar laddpumpen

(GP15).

-FL2

-CM1

-EB15

-XL18

-XL19

-EB1

-AA25

-EB1

-GP15

OBS! Detta är ett principschema. Verklig anläggning

skall projekteras enligt gällande normer.

Dockning prioriterad tillsats

Panngivaren (BT52) mäter temperaturen på den priori-

terade tillsatsen.

När panngivaren (BT52) är 3 °C varmare än varmvatten-

givaren (BT6) startar laddpumpen (GP15) att föra över

värme från den prioriterade tillsatsen till VVM 310.

-FL2

-CM1

-EB15

-XL18

-XL19

-BT52

-EM1

-AA25

-EM1

-GP15

OBS! Detta är ett principschema. Verklig anläggning

skall projekteras enligt gällande normer.

Elinkopplingar

OBS!

All elektrisk inkoppling skall ske av behörig

elektriker.

Elektrisk installation och ledningsdragning

skall utföras enligt gällande bestämmelser.

Inomhusmodulen ska vara spänningslös vid

installation av DEH 310.

Elschema finns i slutet av denna installatörshandbok.

Inomhusmoduler

Detta tillbehör innehåller ett tillbehörskort (AA5) som

ska anslutas direkt till inomhusmodulen på ingångskor-

tet (plint AA3-X4).

Om flera tillbehör ska anslutas eller redan finns instal-

lerade måste nedanstående instruktion följas.

Det första tillbehörskortet ska anslutas direkt till inom-

husmodulens plint AA3-X4. De efterföljande korten

ansluts i serie med föregående kort.

Använd kabeltyp LiYY, EKKX eller likvärdig.

AA5-X4

GND

AA3-X4

AA5-X4

EB15

Wilo

VVM310

AA3-X4

Tillbehörskort 1

Tillbehörskort 2

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

VVM320

VVM 500

APH

VVM500

VVM 310 VVM 320

VVM325 VVM325

VVM 325

AA5-X4

GND

AA3-X4

AA5-X4

VVM 310

Tillbehörskort 1

Tillbehörskort 2

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X4

EB15

Wilo

VVM310

AA3-X4

12345678

-X9

-X2

24 20212223 1516171819 1011121314 56789 1

234

-X8

-X4

-X10

-X1

AA5-X2 AA5-X9AA5-S2

AA5-X10

AA5-X4 AA5-X1

Anslutning av givare

Panngivare (BT52)

Använd kabeltyp LiYY, EKKX eller likvärdig.

TÄNK PÅ!

Skarvning av givarkabeln ska uppfylla IP54.

Anslut givaren till AA5-X2:23-24.

24 202122

23 1516171819

BT52

AA25

Externt

AA5-X2

Anslutning av cirkulationspump (GP15)

Anslut cirkulationspumpen (GP15) till AA5-X9:7 (N),

AA5-X9:8 (230 V) och X1:PE.

AA25 Externt

GP15

AA5-X9

Anslutning av styrning panna

Anslut styrningen av gaspanna till AA5-X9:1(N) och

X9:2 (230V).

-X9

AA25 Externt

AA5

Gas-

panna

Anslutning av styrning elkassett

Anslut styrningen av elkassetten till AA5-X9:1-6.

-X9

Kontaktor 1

-K1

Kontaktor 2

-K2

Kontaktor 3

-K3

AA25 Externt

AA5

Extern blockering

En kontakt (NO) kan anslutas till AA5-X2:21-22 för att

kunna blockera tillbehöret. När kontakten sluts blocke-

ras tillbehöret.

24 202122

23 1516171819 1314

AA25

Externt

AA5-X2

Extern blockering

DIP-switch

DIP-switchen på tillbehörskortet ska ställas in enligt

nedan.

12345678

Aktivering av DEH 310

Aktiveringen av DEH 310 kan göras via startguiden eller

direkt i menysystemet.

Startguiden

Startguiden visas vid första uppstart efter installationen,

men finns även i meny 5.7.

Menysystemet

Om du inte aktiverar DEH 310 via startguiden kan du

göra detta i menysystemet.

Meny 5.2 - systeminställningar

Aktivering/avaktivering av tillbehör.

Meny 5.3.7 - extern tillsats

Här gör du inställningar för extern tillsats

TÄNK PÅ!

Se även Installatörshandboken för VVM 310.
