MONTERINGSANVISNING VÄXELVENTIL, KYLA VCC 28 TILL NIBE SPLIT
SE
INSTALLATION INSTRUCTIONS SHUTTLE VALVE, COOLING VCC 28 FOR NIBE SPLIT
GB
MONTAGEANLEITUNG WECHSELVENTIL, KÜHLUNG VCC 28 FÜR NIBE SPLIT
DE
ASENNUSOHJE VCC 28 JÄÄHDYTYKSEN VAIHTOVENTTIILILLE KÄYTETTÄVÄKSI NIBE SPLIT KANSSA
FI
LEK
MONTERINGSANVISNING
VCC 28
Allmänt
Detta tillbehör används då NIBE SPLIT:s innemodul HBS 10
installeras i hus med kyl- och värmesystem, t.ex. då huset
har både radiatorsystem och fläktkonvektorer.
OBS!
Detta tillbehör kräver även tillbehöret ACK 28.
Innehåll
Kopparrör, kragat3st
Planpackning3st
Unionsmutter 1 1/4"3st
3-vägsventil1st
Reglermotor, EP22-QN121st
3VCC 28
SE
Röranslutning HBS 10
Montering sker enligt följande:
႑Töm först pannvattenkärlet/värmesystemet om detta är
vattenfyllt.
႑Shuntventilen (EP22-QN12) placeras på framledningen
efter HBS 10, före första radiator på värmesystem 1, se
bild.
se bild.
OBS!
Vid felaktig montering kan funktionen äventyras.
Shuntventil, (EP22-QN12)
Anslutningar, Ø 28 mm
LEK
Värme
HBS 10
Kyla
Kvs-värde 8,5
VCC 284
SE
Principschema HBS 10 med VCC 28 - växelventil, kyla
BT 1
RG10/
RE10 Erf. säker-
hetsutr.
FL1
FQ1
Överströmnings-
ventil
Kyla
EP22-QN12
A
B
AB
CP1
AMS
HBS
HEV
Kyla
Erforderlig säkerhetsutr.
Överströmnings-
ventil
Förklaring
Kyla/värmeEP22Temperaturgivare, utomhusBT1
VäxelventilEP22-QN12Utjämningskärl UKVCP1
5VCC 28
SE
Elinkoppling HBS 10
OBS!
All elektrisk inkoppling skall ske av behörig elektriker.
Elektrisk installation och ledningsdragning skall utföras
enligt gällande bestämmelser.
HBS 10 ska vara spänningslös vid installation av VCC
28.
Elscheman finns i slutet av denna monteringsanvisning.
LEK
Elkoppling, X6
7
8
6
4
5
3
2
1
Blå
Brun
Vit
Elkoppling,
X6
1. Tillbehöret ACK 28 installeras enligt medförljande mon-
teringsanvisning.
2. Ventilställdonet EP22-QN12 anslutes enligt följande:
Brun ledare (230 V signal) till fjäderplinten X6:3a-
Vit ledare (230 V signal) till fjäderplinten X6:1a-
Blå ledare (nolla) till fjäderplinten X6:6a-
Programinställningar HBS 10
႑Välj “Service” i meny 8.1.1 för att få tillgång till meny
9.0 och dess undermenyer.
႑Välj sedan “Till” i meny 9.3.3, “Kylsystem”.
႑I meny 8.2.4 och 8.2.5 görs inställningar för start och
stopp av kyla.
႑I undermenyerna till meny 2.2.0 görs övriga kylinställning-
ar som t.ex. val av kylkurva.
Se också “Monterings- och skötselanvisning” för NIBE SPLIT.
VCC 286
SE
INSTALLATION INSTRUCTIONS
VCC 28
General
This accessory is used when the indoor module HBS 10 in
NIBE SPLIT is installed in houses with cooling and heating
systems, for example, in cases where the house has a radiator
system and fan convectors.
NOTE
This accessory also requires accessory ACK 28.
Contents
Copper pipe, collared3x
Flat gasket3x
Swivel nut 1 1/4"3x
3-way valve1x
Control motor, EP22-QN121x
7VCC 28
GB

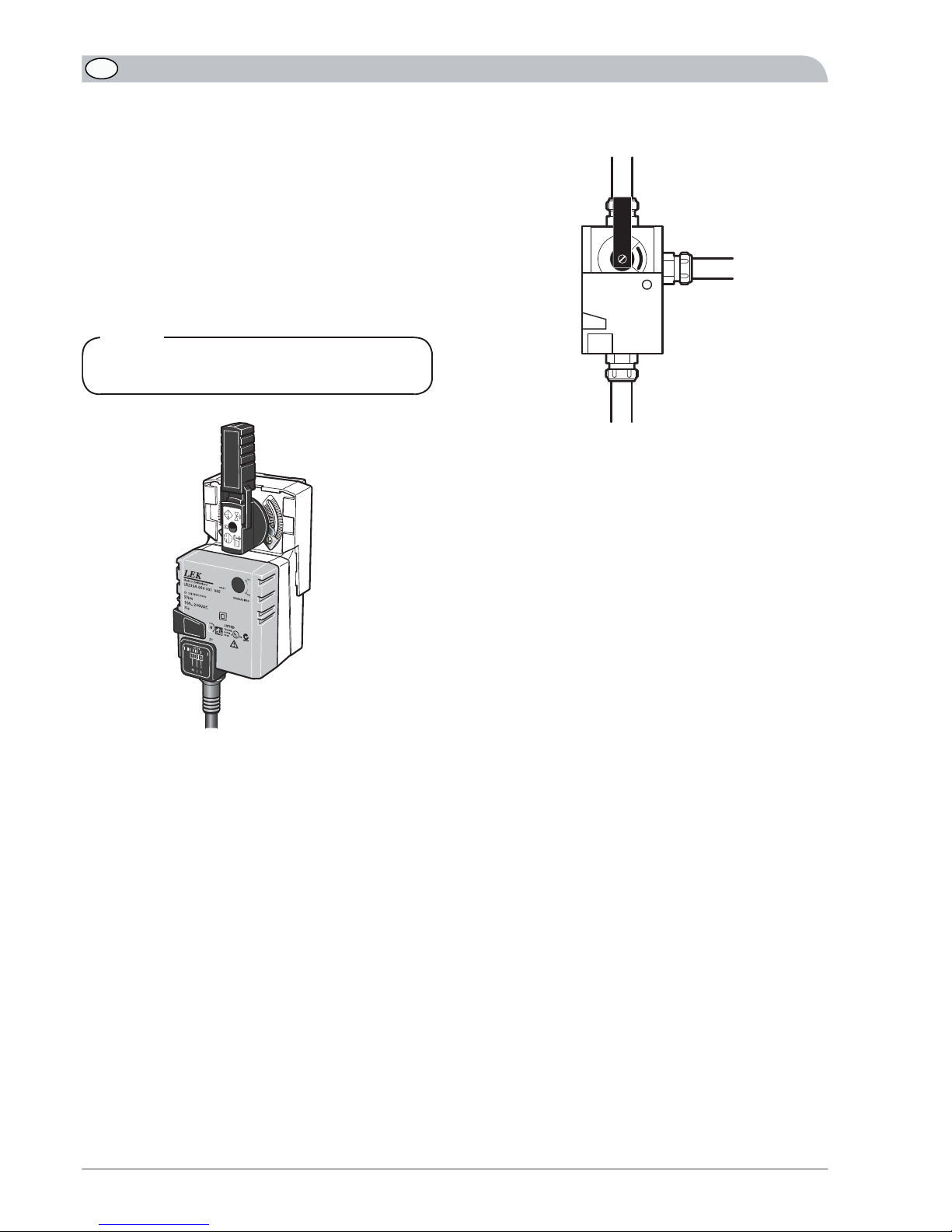

Pipe connections HBS 10
Install as follows:
႑First drain the boiler water reservoir/heating system if
filled with water.
႑The shunt valve (EP22-QN12) is located on the flow line
after HBS 10, before the first radiator in the heating sys-
tem 1, see image.
see image.
NOTE
Incorrect installation can affect the function.
By-pass valve, (EP22-QN12)
Connections, Ø 28 mm
LEK
Heating
HBS 10
Cooling
KVS value 8,5
VCC 288
GB
Outline diagram HBS 10 with VCC 28 - reversing valve, cooling
BT 1
RG10/
RE10 Erf. säker-
hetsutr.
FL1
FQ1
Överströmnings-
ventil
Kyla
EP22-QN12
A
B
AB
CP1
AMS
HBS
HEV
Cooling
Required safety
equipment
Bypass
valve
Explanation
Cooling/heatingEP22Temperature sensor, outdoorBT1
Shuttle valveEP22-QN12Buffer vessel UKVCP1
9VCC 28
GB
Electrical connection HBS 10
NOTE
All electrical connections must be carried out by an
authorised electrician.
Electrical installation and wiring must be carried out
in accordance with the stipulations in force.
HBS 10 must not be powered when installing VCC 28.
The electrical circuit diagram is at the end of these installation
instructions.
LEK
Electrical
connection, X6
7
8
6
4
5
3
2
1
Blue
Brown
White
Electrical
connection,
X6
1. The accessory ACK 28 is installed according to the sup-
plied installation instructions.
2. Connect valve actuator EP22-QN12 as follows:
Brown cable (230 V signal) to spring terminal X6:3a-
White cable (230 V signal) to spring terminal X6:1a-
Blue cable (zero) to spring terminal X6:6a-
Program settings HBS 10
႑Select “Service” in menu 8.1.1 to gain access to menus
9.0 and the sub-menus.
႑Select “On” in menu 9.3.3, “Cooling system”.
႑Settings are made for cooling start and stop in menu
8.2.4 and 8.2.5.
႑In the sub menus for menu 2.2.0 other cooling settings
are made, e.g. cooling curve selection.
See “Installation and Maintenance Instructions” for NIBE
SPLIT.
VCC 2810
GB
