Numark STEREO iO Gebrauchsanweisung

STEREO iO

QUICKSTART MANUAL

ENGLISH ( 1 – 3 )

GUÍA DE INICIO RÁPIDO

ESPAÑOL ( 4 – 6 )

GUIDE D'UTILISATION SIMPLIFIÉ

FRANÇAIS ( 7 – 9 )

GUIDA RAPIDA

ITALIANO ( 10 – 12 )

KURZANLEITUNG

DEUTSCH ( 13 – 15 )

BOX CONTENTS

•STEREO|iO

•USB Cable

•Software CD

•Quickstart Guide

•Safety Instructions & Warranty Information booklet

FEATURES

1. PHONO INPUTS (RCA) – Connect phono-level devices,

such as turntables, to these inputs.

2. GROUNDING TERMINAL – If using phono-level

turntables with a grounding wire, connect the grounding

wire to these terminals. If you experience a low "hum" or

"buzz", this could mean that your turntables are not

grounded.

Note: Some turntables have a grounding wire built into

the RCA connection and, therefore, nothing needs to be

connected to the grounding terminal.

3. LINE INPUTS (RCA) – Connect line-level devices, such

as CD players, samplers or audio interfaces, to these

inputs.

4. LINE | PHONO SWITCH – Flip this switch to the

appropriate position, depending on the device connected

to the LINE and PHONO INPUTS. If you are using

phono-level turntables, set this switch to "PHONO" to

provide the additional amplification needed for phono-

level signals. If using a line-level device, such as a CD

player or sampler, set this switch to "LINE."

5. LINE OUTPUTS (RCA) – Use standard RCA cables to

connect this output to a speaker or amplifier system.

The level of this output is controlled by the VOLUME dial.

6. USB – Please use the supplied USB cable to connect

this port to an available USB port on your computer.

When plugged into your computer, the unit will draw

power from the USB connection.

7. USB LED – Illuminates when connected to your computer.

8. VOLUME – Adjusts the audio level of the LINE OUTPUTS.

CONNECTION DIAGRAM

MIXER

COMPUTER

TURNTABLECD PLAYER

SPEAKERS

WINDOWS VISTA USERS

1. With no programs or windows open, click on Start fSettings fControl Panel.

2. In the window that opens, find and double-click the Sound control panel. (If you don’t see a choice called

"Sound", choose the Switch to Classic View option in the panel on the left of the window, and the Sound

Control Panel should become available on the right.)

3. Select the Recording tab at the top of the Sound Control Panel.

4. Under the Recording tab, choose Microphone - USB Audio Codec as the default device. The USB

Audio Codec represents your microphone.

5. Click on Properties and under the Advanced tab, select "2 Channel" to record in stereo. (We recommend

"44100Hz – CD Quality".)

6. Click on the Set Default button to confirm your choice.

7. Click Apply if possible, then click OK to close the Control Panel.

AUDACITY SOFTWARE

Audacity software is distributed under the General Public License (GPL). More information as well as open

source code can be found on the web at http://audacity.sourceforge.net. Audacity works on both Windows (98

and greater) as well as Mac OS X (10.4 and greater). Software for Linux can be found on the Audacity website.

Go to http://audacity.sourceforge.net/help/ for additional tutorials.

The website also has information for separate add-ons to Audacity to enhance performance and features.

ASIO4ALL DRIVER

"Latency" is the time it takes for your computer’s soundcard to process incoming data and output a sound. The

lower your latency is, the faster your computer will respond to commands and output sound. ASIO drivers

generally perform better and with lower latency since they create a more efficient communication between audio

devices and software:

1. Go to www.asio4all.com.

2. Click on the latest ASIO4ALL driver to download it.

3. Once you have downloaded the file, locate and double-click it to begin the installation.

4. Follow the on-screen instructions to install the driver.

CONTENIDO DE LA CAJA

•STEREO|iO

•Cable USB

•CD de instalación

•Guía de inicio rápido

•Folleto de información sobre la seguridad y la garantía

CARACTERÍSTICAS

1. ENTRADAS FONOGRÁFICAS (RCA) – Estas entradas se

usan para conectar dispositivos de nivel fonográfico, como

giradiscos.

2. TERMINAL DE TIERRA – Si usa giradiscos de nivel

fonográfico con cable de conexión a tierra, asegúrese de

conectar dicho cable a estos terminales. Si se experimenta

un zumbido grave, puede significar que sus giradiscos no

están conectados a tierra.

Nota: Algunos giradiscos tienen el cable de conexión a

tierra incorporado a la conexión RCA y, por lo tanto, no es

necesario conectar nada al terminal de tierra.

3. ENTRADAS DE LÍNEA (RCA) – Estas entradas se usan

para conectar dispositivos de nivel de línea, tales como

reproductores de CD, muestreadores o interfaces de audio.

4. INTERRUPTOR DE ENTRADA DE LÍNEA |

FONOGRÁFICA – Coloque este conmutador en la posición

apropiada, en función del dispositivo conectado a las

entradas Line o Phono. Si usa giradiscos de nivel

fonográfico, coloque este conmutador en “Phono” para

proporcionar la amplificación adicional necesaria para las

señales de este nivel. Si usa un dispositivo de nivel de

línea, tal como un reproductor de CD o muestreador,

coloque este conmutador en “Line”.

5. SALIDAS DE LÍNEA (RCA) – Use cables RCA estándar

para conectar esta salida maestra a un sistema de

altavoces o amplificador. El nivel de esta salida se controla con el cuadrante VOLUME.

6. USB – Use el cable USB2.0 provisto para conectar este puerto a un puerto USB2.0 disponible de su

computadora. Cuando esté enchufada a su computadora, la unidad extrae energía por la conexión USB.

7. USB LED – Se ilumina cuando el STEREO|iO está conectado al computadora.

8. VOLUMEN – Ajusta el nivel de audio de las SALIDAS DE LÍNEA.

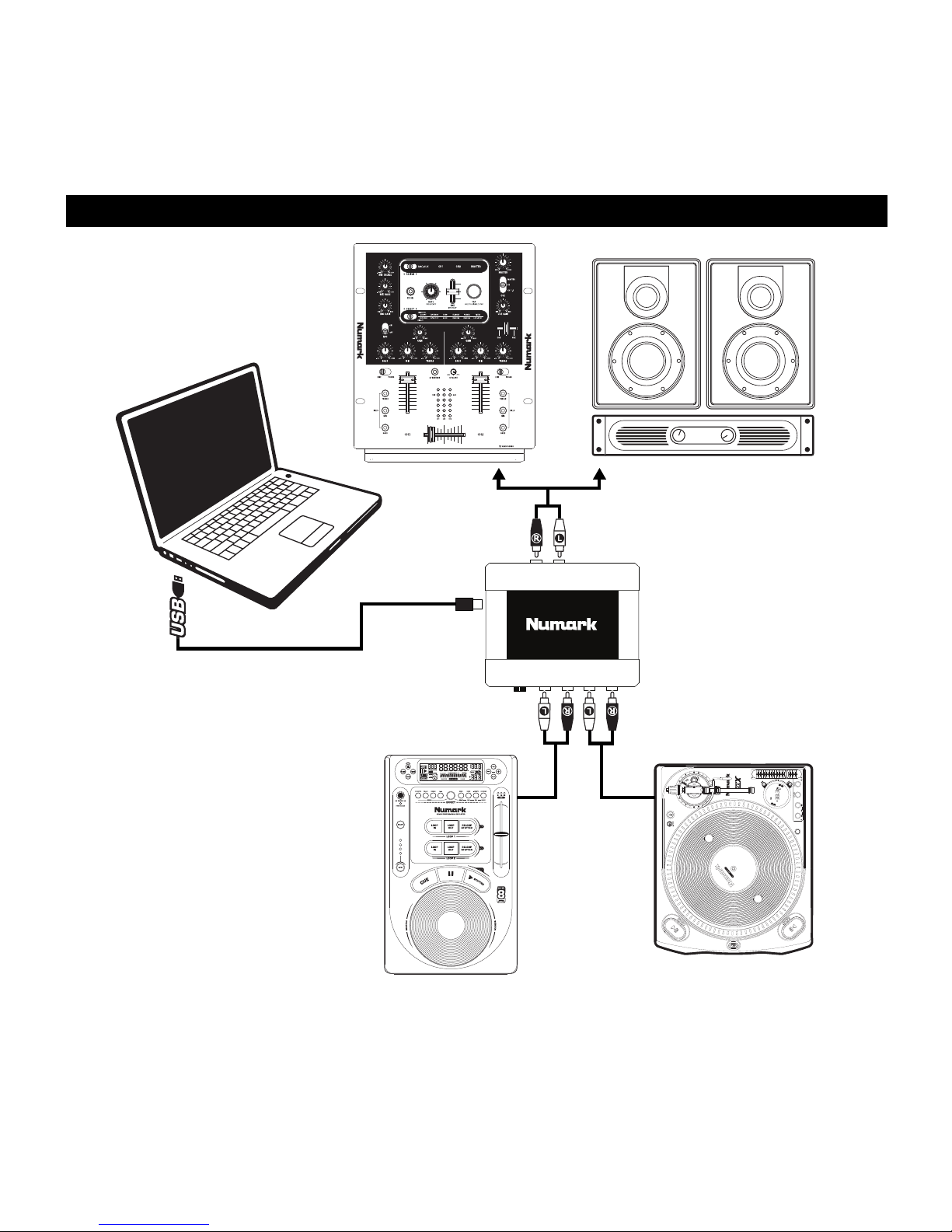

DIAGRAMA DE CONEXIÓN

MEZCLADOR

COMPUTADORA

GIRADISCOS

REPRODUCTEUR

DE CD

PARLANTES

USARIOS DE WINDOWS VISTA

1. Sin programas o ventanas abiertas, haga clic en Start fSettings fControl Panel (Inicio f

Configuración fPanel de control).

2. En la ventana que se abre, busque y haga doble clic en el panel de control Sound (Sonido). (Si no ve una

opción llamada “Sound”, seleccione la opción Switch to Classic View (Conmutar a vista clásica) en el

panel de la izquierda de la ventana y el panel de control Sound debe aparecer disponible a la derecha).

3. Seleccione la pestaña Recording (Grabación) de la parte superior de Sound Control Panel.

4. Bajo la ficha Recording, seleccione Microphone - USB Audio Codec (Micrófono – Códec de audio USB)

como dispositivo predeterminado. El códec de audio USB representa a su micrófono.

5. Haga clic en Properties y bajo la ficha Advanced, seleccione “2 Channel” para grabar en estéreo.

(Recomendamos “44100Hz – CD Quality”.)

6. Haga clic en Set Default (Configurar opción predeterminada) para confirmar su elección.

7. Haga clic en Apply (Aplicar) si es posible y luego en OK (Aceptar) para cerrar el Panel de Control.

8. Asegúrese de que los altavoces de la computadora (si no están incorporados) estén enchufados a la

salida de audio de la misma y encendidos, de modo que pueda oír su grabación. Si su computadora tiene

una salida para auriculares, puede usar auriculares en lugar de altavoces.

SOFTWARE AUDACITY

Audacity es distribuido bajo General Public License (Licencia pública general, GPL). Puede encontrar más

información, así como el código fuente abierto, en la web en http://audacity.sourceforge.net. Audacity funciona

tanto en Windows (98 y superiores) como en Mac OS (X y 9.2+). El software para Linux se puede encontrar en

el sitio web de Audacity.

Visite http://audacity.sourceforge.net/help/ para obtener tutoriales adicionales. El sitio web tiene también

información de agregados (“add-ons”) de Audacity para mejorar su funcionamiento y características.

DRIVER ASIO4ALL

“Latencia” es el tiempo que demora la tarjeta de sonido de la computadora para procesar los datos entrantes y

producir un sonido de salida. Cuando más baja es la latencia, más rápido responde su computadora a los

comandos para producir sonido. En general, los drivers ASIO funcionan mejor y con menor latencia, dado que

crean una comunicación más eficiente entre los dispositivos de audio y el software:

1. Visite www.asio4all.com.

2. Haga clic en el driver ASIO4ALL màs reciente para descargalo.

3. Una vez que haya descargado el archive, localice y haga doble clic para comenzar la instalación.

4. Siga las instrucciones de la pantalla para instalar el driver.

CONTENU DE LA BOÎTE

•STEREO|iO

•Câble USB

•CD logiciel

•Guide d'utilisation simplifié

•Le livret des consignes de sécurité et des informations concernant la garantie

CARACTÉRISTIQUES

1. ENTRÉES PHONO (RCA) – Ces entrées permettent de

brancher des appareils à niveau phono, tels que les tables

tournantes.

2. BORNE DE MISE À LA TERRE – Si vous utilisez des tables

tournantes avec fils de mise à la terre, assurez-vous de

brancher le fils à cette borne. S’il y a un ronflement ou du bruit,

il se pourrait que vos tables tournantes ne soient pas mises à

la terre.

Remarque: Certaines tables tournantes fabriquées récemment

sont dotées d'un fil de mise à la terre intégré à la connexion

RCA, et donc, n'ont pas besoin d’être reliées à la borne de

mise à la terre.

3. ENTRÉES LINE (RCA) – Ces entrées permettent de brancher

des appareils à niveau ligne tels que lecteurs de disques

compacts, échantillonneurs ou autres interfaces audio.

4. LINE | PHONO SÉLÉCTEUR – Mettre ce sélecteur à la

position appropriée, selon l’appareil branché aux entrées Line

ou Phono. Si vous utilisez des tables tournantes phono à

niveau ligne, réglez ce sélecteur à « Phono » afin d’ajouter plus

d’amplification pour les signaux phono à niveau ligne. Pour

brancher un appareil à niveau de ligne, tel qu’un lecteur CD ou

un échantillonneur, réglez le sélecteur LINE/PHONO à la

position LINE.

5. SORTIES LINE (RCA) – Utilisez des câbles RCA standards afin de brancher cette sortie à un haut-parleur

ou à un système de sonorisation. Le niveau du signal de cette sortie est commandé par le cadran

VOLUME.

6. USB – Branchez le câble USB 2.0 depuis ce port USB au port USB 2.0 disponible de votre ordinateur.

Lorsque branché à l’ordinateur, l’appareil tire son énergie de la connexion USB.

7. USB LED – S'allume lorsque le STEREO|iO est connecté.

8. VOLUME – Permet de régler le niveau des SORTIES LINE.

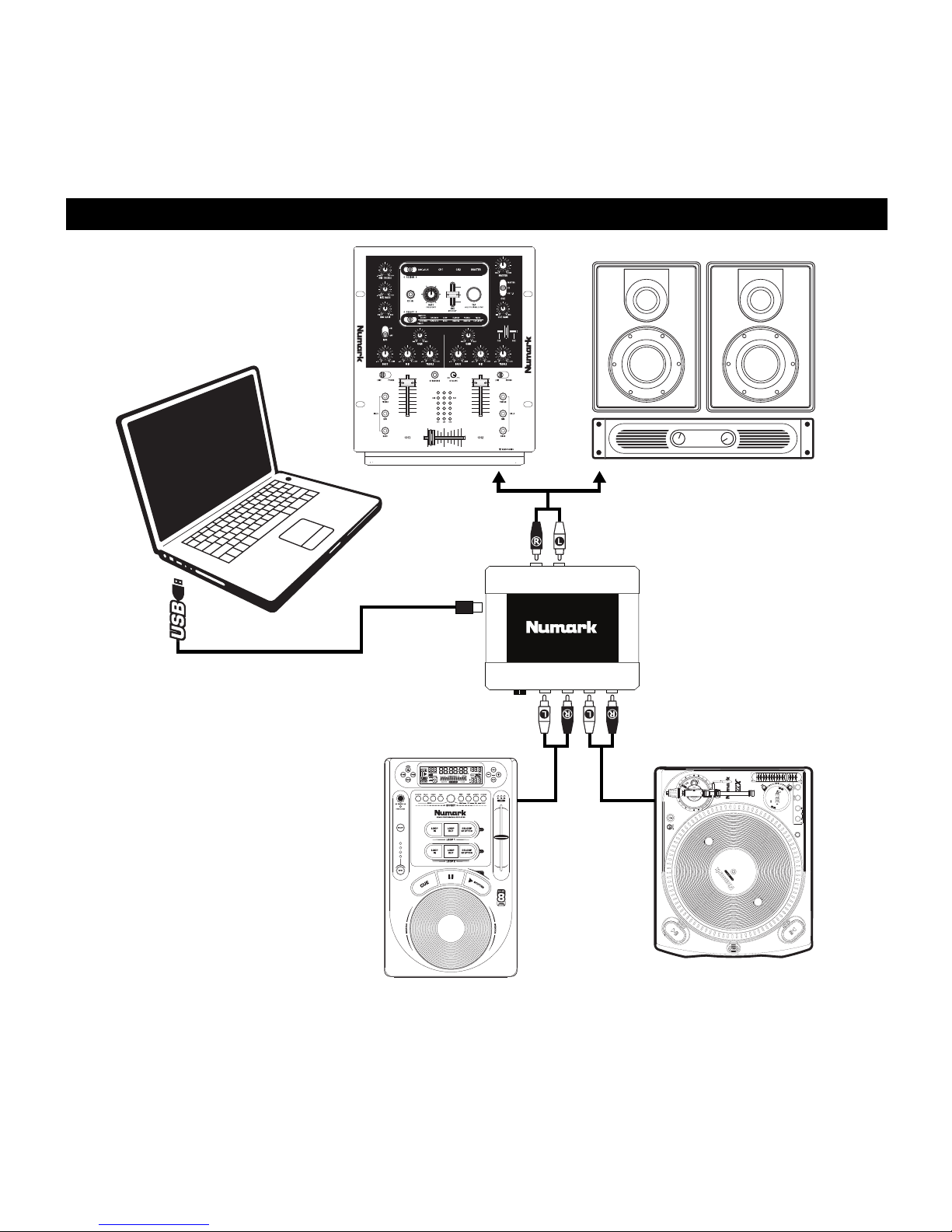

SCHÉMA DE CONNEXION

CONSOLE

DE MIXAGE

ORDINATEUR

TABLE

TOURNANTE

LECTEUR CD

HAUT-PARLEURS
