Panasonic NN-TK922SS Bedienungsanleitung

Installation Instructions

Notice d’installation

Instrucciones para la instalación

Cabinet

Armoire

Gabinete

Trim kit

Nécessaire d’encastrement

Juego de acabados

30"(762 mm)

30 po (762 mm)

30"(762 mm)

NN-TK932S

NN-TK732S

27"(686 mm)

27 po (686 mm)

27"(686 mm)

NN-TK922S

NN-TK722S

Read carefully and keep these installation instructions.

Lisez attentivement et conservez cette notice d'installation.

Lea cuidadosamente y guarde este instructivo de

instalación para su referencia.

IP4103_F0313BE00AP_16_120306.indd 1IP4103_F0313BE00AP_16_120306.indd 1 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

Contents

Caution ..............................................................................................................................................1-3

Step 1. Unpacking List..........................................................................................................................4

Step 2. Feature Diagram ......................................................................................................................5

Step 3. Cabinet Preparation ..............................................................................................................6-9

Step 4. Microwave Oven Installation .............................................................................................10-11

Step 5. Cabinet Installation............................................................................................................12-14

Step 6. Finishing Installation..........................................................................................................15-17

Caution

1. Read and follow all instructions completely.

2. This trim kit can be installed into a cabinet. The cabinet opening must have the following internal

dimensions as shown in ﬁg 1, P6 - P9.

MINIMUM INSTALLATION HEIGHT 36¼"(920 mm).

3. This Trim Kit is designed for use only with the Panasonic Microwave Oven Models listed.

4. For safe use of your oven, DO NOT alter or modify any part of this kit or oven.

5. Oven must be used with a properly grounded receptacle. Refer to operating instructions to

determine the correct electrical requirements.

6. Observe all applicable building and electrical codes.

7. The oven must be unplugged before attempting the installation of this kit.

8. The supporting shelf must be capable of supporting 100 lbs (45 kg).

9. Save these instructions for local inspection and relocation of oven.

TAKE CARE NOT TO KINK OR TRAP THE MICROWAVE ELECTRICAL CABLE.

The diagram may vary from the actual unit and is only for your reference.

Trim kit Oven

NN-TK932S

NN-TK922S

NN-SE9**S

NN-SD9**S

NN-SN9**S

NN-ST9**S

NN-TK732S

NN-TK722S

NN-SE7**S

NN-SD7**S

NN-SN7**S

IP4103_F0313BE00AP_16_120306.indd Sec1:1IP4103_F0313BE00AP_16_120306.indd Sec1:1 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

Table des matières

Mise en garde....................................................................................................................................1-3

Étape 1. Liste des pièces ..................................................................................................................4

Étape 2. Schéma d’ensemble ............................................................................................................5

Étape 3. Préparatifs de l’armoire ....................................................................................................6-9

Étape 4. Installation du four à micro-ondes ................................................................................10-11

Étape 5. Installation de l’armoire ................................................................................................12-14

Étape 6. Fin de l’installation ........................................................................................................15-17

Mises en garde

1. Lire attentivement la présente notice et suivre les instructions.

Ce nécessaire d’installation peut être installé dans une armoire. L’ouverture de l’armoire doit avoir

les dimensions internes indiquées à la ﬁg 1., P6 - P9.

HAUTEUR MINIMUM REQUISE : 920 mm (36 ¼ po)

3. Ce nécessaire d’encastrement est conçu pour utilisation seulement avec les modèles de fours à

micro-ondes Panasonic identiﬁés dans la présente notice.

4. Aﬁn d’assurer le fonctionnement sécuritaire du four, ne modiﬁer aucune pièce de ce nécessaire

ni du four.

5. Le four doit être branché dans une prise secteur avec mise à la terre. Se reporter au manuel

d’utilisation pour connaître les spéciﬁcations électriques.

6. Respecter tous les codes de bâtiment et d’électricité applicables.

7. Le four doit être débranché avant d’installer le nécessaire d’encastrement.

8. La tablette doit pouvoir supporter une charge de 45 kg (100 lb).

9. Conserver cette notice aux ﬁns d’inspection locale et dans l’éventualité où le four devrait être

déplacé et installé ailleurs.

PRENDRE GARDE À NE PAS PLIER OU COINCER LE CORDON D’ALIMENTATION DU FOUR.

Les illustrations peuvent ne pas donner une représentation ﬁdèle de l’appareil et ne sont

fournies qu’à titre indicatif.

Nécessaire d’encastrement Modèles de fours

NN-TK932S

NN-TK922S

NN-SE9**S

NN-SD9**S

NN-SN9**S

NN-ST9**S

NN-TK732S

NN-TK722S

NN-SE7**S

NN-SD7**S

NN-SN7**S

IP4103_F0313BE00AP_16_120306.indd Sec1:2IP4103_F0313BE00AP_16_120306.indd Sec1:2 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

Índice

Precauciones.....................................................................................................................................1-3

Paso 1. Lista de desempaque.............................................................................................................. 4

Paso 2. Esquema de funciones............................................................................................................ 5

Paso 3. Preparación del gabinete ....................................................................................................6-9

Paso 4. Instalación del horno microondas.....................................................................................10-11

Paso 5. Instalación del gabinete....................................................................................................12-14

Paso 6. Finalización de la instalación ...........................................................................................15-17

Precauciones

1. Lea y siga todas las instrucciones.

2. Este juego de acabados puede instalarse dentro del gabinete. La abertura del gabinete debe tener

las siguientes dimensiones internas, como se muestra en la ﬁg 1, P6 - P9.

ALTURA MÍNIMA PARA LA INSTALACIÓN 36¼"(920 mm).

Este juego de acabados está diseñado para utilizarse solo con los modelos de horno microondas

de Panasonic que se enumeran.

4. Para una utilización segura del horno, NO cambie ni modiﬁque ninguna parte de este juego o del

horno.

5. El horno debe utilizarse con un tomacorriente correctamente conectado a tierra. Consulte las

instrucciones de funcionamiento para determinar los requisitos eléctricos correctos.

6. Respete todos los códigos de construcción y eléctricos.

7. El horno debe estar desconectado antes de intentar instalar este juego.

8. El estante de soporte debe poder sostener 100 lbs (45kg).

9. Conserve estas instrucciones para realizar una inspección local o para trasladar el horno.

TENGA CUIDADO DE NO ENREDAR O APRISIONAR EL CABLE DE SUMINISTRO ELÉCTRICO

DEL MICROONDAS.

El esquema puede variar según la unidad real y es solo para su referencia.

Kit de cuidado Horno

NN-TK932S

NN-TK922S

NN-SE9**S

NN-SD9**S

NN-SN9**S

NN-ST9**S

NN-TK732S

NN-TK722S

NN-SE7**S

NN-SD7**S

NN-SN7**S

IP4103_F0313BE00AP_16_120306.indd Sec1:3IP4103_F0313BE00AP_16_120306.indd Sec1:3 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

Step 1. Unpacking List

Tools Needed: Measuring tape, Pencil, Phillips Screwdriver, Ø 2 mm ( 5/64" ) drill

Étape 1. Liste des pièces

Outils requis: Ruban (de mesurage), crayon, tournevis Phillips, perceuse avec mèche de Ø 2 mm ( 5/64 po )

Paso 1. Lista de desempaque

Herramientas necesarias: Cinta métrica, Lápiz, Destornillador, Taladro Ø 2 mm ( 5/64” )

Parts Supplied Pièces fournies Piezas suministradas

PART/PIÈCE/PIEZA QUANTITY/QUANTITÉ/

CANTIDAD

Trim Frame

Cadre d’encastrement

Marco del acabado

Left Duct

Conduit du côté gauche

Conducto izquierdo

Base Bracket Assembly

Base des supports de montage

Base Bracket Assembly

Bracket

Support

Ménsula

Catch

Loquet

Pestillo

Screw

Vis

Tornillo

Strike

Gâche

Tarugo

Cushion

IP4103_F0313BE00AP_16_120306.indd Sec1:4IP4103_F0313BE00AP_16_120306.indd Sec1:4 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

Step 2. Feature Diagram

Installed Image

Étape 2. Schéma d’ensemble

Ensemble installé

Paso 2. Esquema de funciones

Imagen de la instalación

Trim Kit Dimensions

TK932S TK922S TK732S TK722S

Width 30" (760 mm) 27" (684 mm) 30" (760 mm) 27" (684 mm)

Height 18 9/16" (472 mm) 18 9

16" (472 mm) 16 ½" (419 mm) 16 ½" (419 mm)

Depth (Thickness) ¾" (20 mm) ¾"(20 mm) ¾" (20 mm) ¾"(20 mm)

Dimensions du nécessaire d’encastrement

TK932S TK922S TK732S TK722S

Largeur 760 mm (30 po) 684 mm (27 po) 760 mm (30 po) 684 mm (27 po)

Hauteur 472 mm (18 9/16 po) 472 mm (18 9

16 po) 419 mm (16 ½ po) 419 mm (16 ½ po)

Profondeur (épaisseur) 20 mm (¾ po) 20 mm (¾ po) 20 mm (¾ po) 20 mm (¾ po)

Dimensiones del juego de acabados

TK932S TK922S TK732S TK722S

Ancho 30" (760 mm) 27"(684 mm) 30" (760 mm) 27"(684 mm)

Altura 18 9/16" (472 mm) 18 9

16" (472 mm) 16 ½" (419 mm) 16 ½"(419 mm)

Profundidad (grosor) ¾" (20 mm) ¾"(20 mm) ¾" (20 mm) ¾"(20 mm)

IP4103_F0313BE00AP_16_120306.indd Sec1:5IP4103_F0313BE00AP_16_120306.indd Sec1:5 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

min. 533 mm (21")

min. 920 mm (36 1/4")

442 mm

(17

± 2 mm

(15 5/16"± 5/64 ")

724(28

") + 8 mm (

0 mm

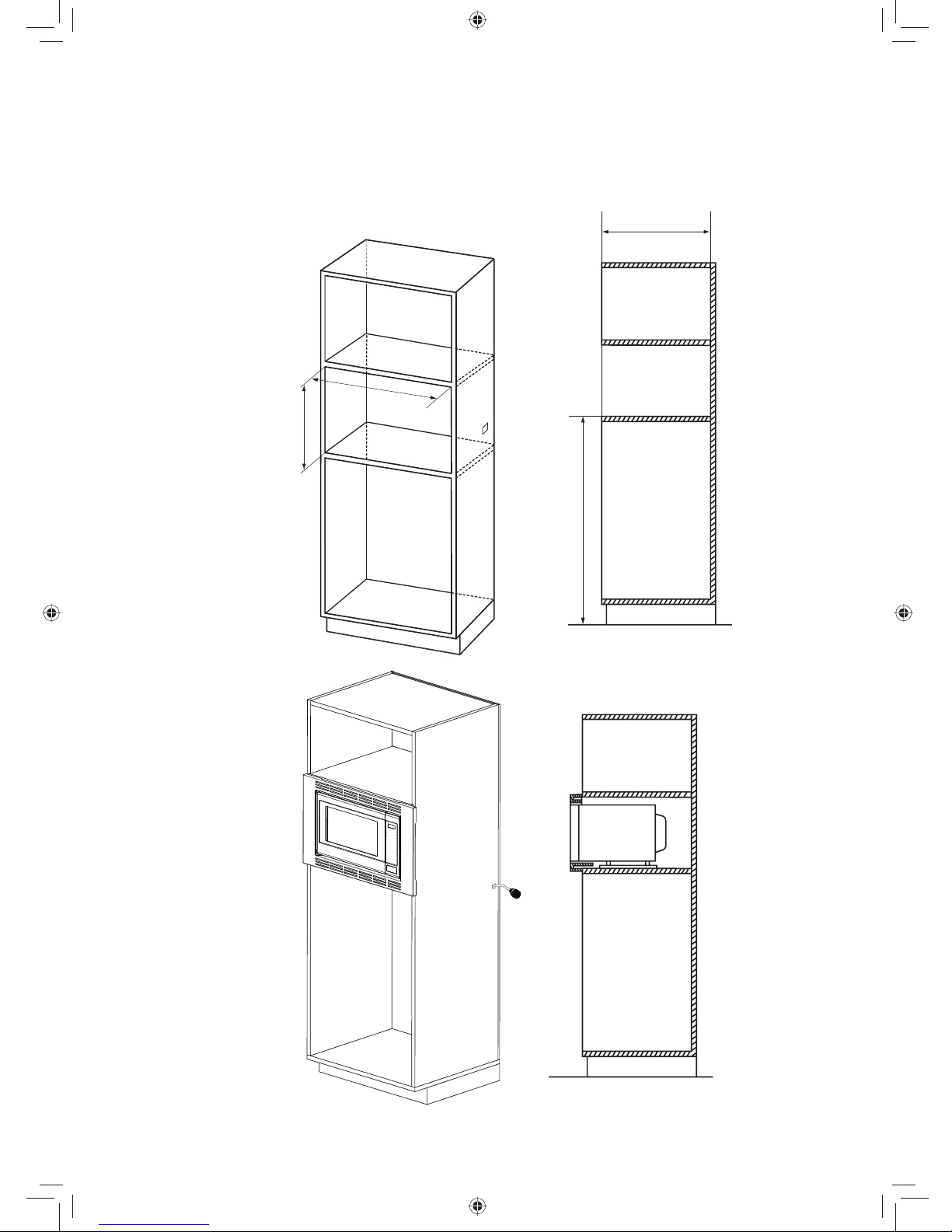

fig 1.

Step 3-1. Cabinet Preparation (For TK932S)

Étape 3-1. Préparatifs de l’armoire (Pour TK932S)

Paso 3-1. Preparación del gabinete (For TK932S)

IP4103_F0313BE00AP_16_120306.indd Sec1:6IP4103_F0313BE00AP_16_120306.indd Sec1:6 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

min. 533 mm (21")

min. 920 mm (36 1/4")

442mm(17 3/8'') ± 2 mm

(15 5/16"± 5/64 ")

648 (25

") + 8 mm (

0 mm

fig 1.

Step 3-2. Cabinet Preparation (For TK922S)

Étape 3-2. Préparatifs de l’armoire (Pour TK922S)

Paso 3-2. Preparación del gabinete (For TK922S)

IP4103_F0313BE00AP_16_120306.indd Sec1:7IP4103_F0313BE00AP_16_120306.indd Sec1:7 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

min. 533 mm (21")

min. 920 mm (36 1/4")

389 mm ± 2 mm

(15 5/16"± 5/64 ")

724(28

") + 8 mm (

0 mm

fig 1.

Step 3-3. Cabinet Preparation (For TK732S)

Étape 3-3. Préparatifs de l’armoire (Pour TK732S)

Paso 3-3. Preparación del gabinete (For TK732S)

IP4103_F0313BE00AP_16_120306.indd Sec1:8IP4103_F0313BE00AP_16_120306.indd Sec1:8 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31

min. 533 mm (21")

min. 920 mm (36 1/4")

389 mm ± 2 mm

(15 5/16"± 5/64 ")

648 (25

") + 8 mm (

0 mm

fig 1.

Step 3-4. Cabinet Preparation (For TK722S)

Étape 3-4. Préparatifs de l’armoire (Pour TK722S)

Paso 3-4. Preparación del gabinete (For TK722S)

IP4103_F0313BE00AP_16_120306.indd Sec1:9IP4103_F0313BE00AP_16_120306.indd Sec1:9 2012-3-6 Lynn 4:52:312012-3-6 Lynn 4:52:31
