Panasonic ES-8163 Bedienungsanleitung

1 SCHEMATIC DIAGRAM 2

reserved. Unauthorized copying and distribution is a

violation of law.

ES8162-U1

ES8164-U1

2 EXPLODED VIEW &REPLACEMENT PARTS LIST 3

Wet/Dry Rechargeable Shaver

Please file and use this manual together with the service manual for Model No. ES8163, Order No.

SD0411U59C1.

SPECIFICATIONS

Power source

C 100-240V, 50-60Hz (Automatic voltage conversion)

Power consumption DC5V 1A

Charging time 1 Hour

Shaves per charge 14 times (3 minutes shave)

Measurement (H)15.3 x (W)6.2 x (D)4.6 cm

Weight 180g (without protective cap)

Supplied accessories Soft case

Charging stand

CONTENTS

Page Page

ORDER NO. SD0504U30A1

1 SCHEMATIC DIAGRAM

1.1. ES8162

1.2. ES8164

ES8162-U1 / ES8164-U1

2 EXPLODED VIEW & REPLACEMENT PARTS LIST

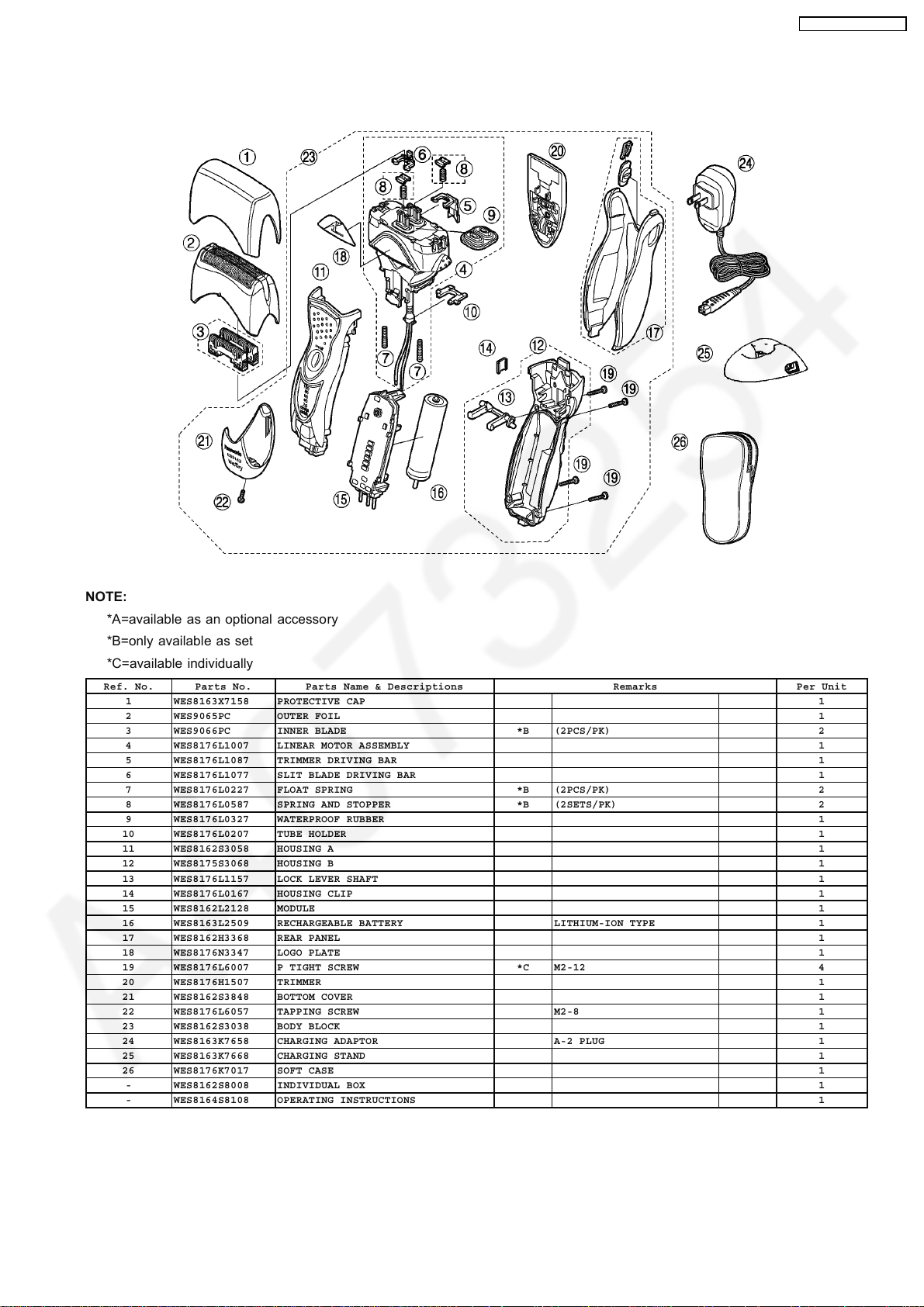

2.1. ES8162

NOTE:

*A=available as an optional accessory

*B=only available as set

*C=available individually

Ref. No. Parts No. Parts Name & Descriptions Remarks Per Unit

1WES8163X7158 PROTECTIVE CAP 1

2WES9065PC OUTER FOIL 1

3WES9066PC INNER BLADE *B (2PCS/PK) 2

4WES8176L1007 LINEAR MOTOR ASSEMBLY 1

5WES8176L1087 TRIMMER DRIVING BAR 1

6WES8176L1077 SLIT BLADE DRIVING BAR 1

7WES8176L0227 FLOAT SPRING *B (2PCS/PK) 2

8WES8176L0587 SPRING AND STOPPER *B (2SETS/PK) 2

9WES8176L0327 WATERPROOF RUBBER 1

10 WES8176L0207 TUBE HOLDER 1

11 WES8162S3058 HOUSING A 1

12 WES8175S3068 HOUSING B 1

13 WES8176L1157 LOCK LEVER SHAFT 1

14 WES8176L0167 HOUSING CLIP 1

15 WES8162L2128 MODULE 1

16 WES8163L2509 RECHARGEABLE BATTERY LITHIUM-ION TYPE 1

17 WES8162H3368 REAR PANEL 1

18 WES8176N3347 LOGO PLATE 1

19 WES8176L6007 P TIGHT SCREW *C M2-12 4

20 WES8176H1507 TRIMMER 1

21 WES8162S3848 BOTTOM COVER 1

22 WES8176L6057 TAPPING SCREW M2-8 1

23 WES8162S3038 BODY BLOCK 1

24 WES8163K7658 CHARGING ADAPTOR A-2 PLUG 1

25 WES8163K7668 CHARGING STAND 1

26 WES8176K7017 SOFT CASE 1

-WES8162S8008 INDIVIDUAL BOX 1

-WES8164S8108 OPERATING INSTRUCTIONS 1

ES8162-U1 / ES8164-U1

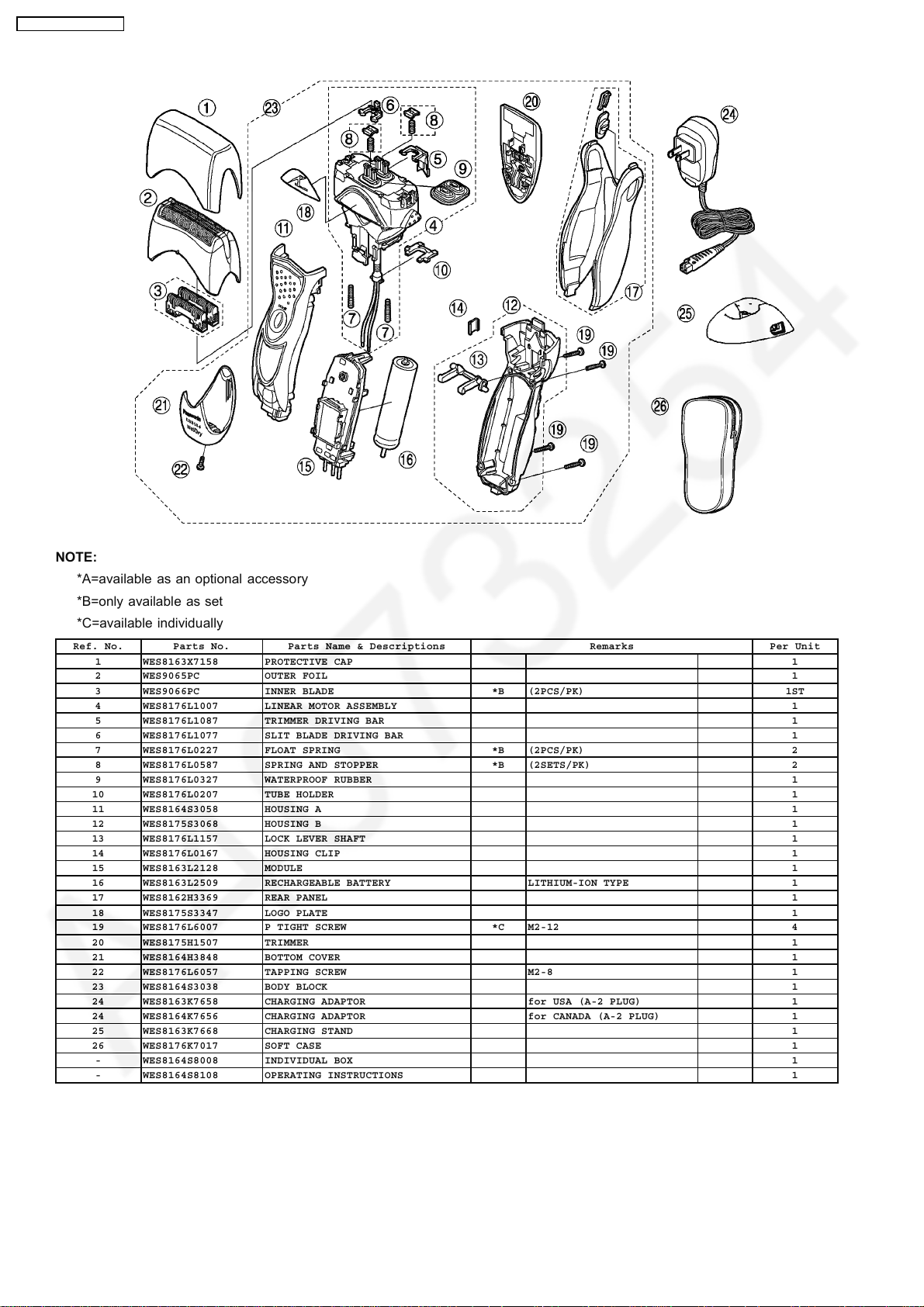

2.2. ES8164

NOTE:

*A=available as an optional accessory

*B=only available as set

*C=available individually

Ref. No. Parts No. Parts Name & Descriptions Remarks Per Unit

1WES8163X7158 PROTECTIVE CAP 1

2WES9065PC OUTER FOIL 1

3WES9066PC INNER BLADE *B (2PCS/PK) 1ST

4WES8176L1007 LINEAR MOTOR ASSEMBLY 1

5WES8176L1087 TRIMMER DRIVING BAR 1

6WES8176L1077 SLIT BLADE DRIVING BAR 1

7WES8176L0227 FLOAT SPRING *B (2PCS/PK) 2

8WES8176L0587 SPRING AND STOPPER *B (2SETS/PK) 2

9WES8176L0327 WATERPROOF RUBBER 1

10 WES8176L0207 TUBE HOLDER 1

11 WES8164S3058 HOUSING A 1

12 WES8175S3068 HOUSING B 1

13 WES8176L1157 LOCK LEVER SHAFT 1

14 WES8176L0167 HOUSING CLIP 1

15 WES8163L2128 MODULE 1

16 WES8163L2509 RECHARGEABLE BATTERY LITHIUM-ION TYPE 1

17 WES8162H3369 REAR PANEL 1

18 WES8175S3347 LOGO PLATE 1

19 WES8176L6007 P TIGHT SCREW *C M2-12 4

20 WES8175H1507 TRIMMER 1

21 WES8164H3848 BOTTOM COVER 1

22 WES8176L6057 TAPPING SCREW M2-8 1

23 WES8164S3038 BODY BLOCK 1

24 WES8163K7658 CHARGING ADAPTOR for USA (A-2 PLUG) 1

24 WES8164K7656 CHARGING ADAPTOR for CANADA (A-2 PLUG) 1

25 WES8163K7668 CHARGING STAND 1

26 WES8176K7017 SOFT CASE 1

-WES8164S8008 INDIVIDUAL BOX 1

-WES8164S8108 OPERATING INSTRUCTIONS 1

ES8162-U1 / ES8164-U1
