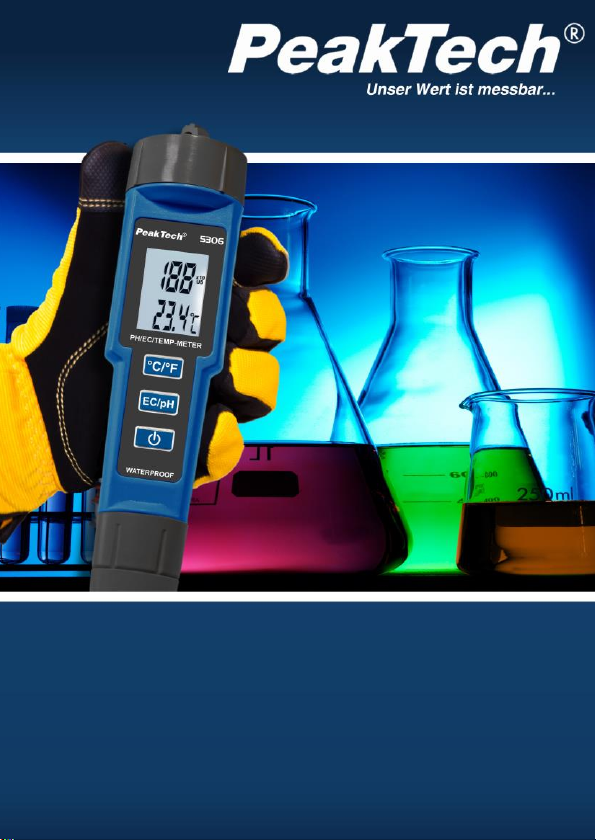

PeakTech 5306 Bedienungsanleitung

-1-

PeakTech®

5306

Bedienungsanleitung / Operation Manual

PH & EC Messgerät / Meter

-2-

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Produkt erfüllt die Anforderungen der folgenden Richtlinien

der Europäischen Union zur CE-Konformität: 2014/30/EU

(Elektromagnetische Verträglichkeit), 2011/65/EU (RoHS).

Schäden, die durch Nichtbeachtung nachfolgender Hinweise

entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen.

Zur Betriebssicherheit des Gerätes sind nachfolgend aufgeführte

Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu

beachten.

* Lesen Sie diese Anleitung sorgfältig und machen Sie diese

auch nachfolgenden Anwendern zugängig.

* Nutzen Sie dieses Gerät nur im Rahmen seines

Anwendungsbereiches und seiner Spezifikationen.

* Treffen Sie alle notwendigen Sicherheitsvorkehrungen,

besonders bei der Verwendung Säuren.

* Tragen Sie beim Umgang mit chemischen Produkten eine

persönliche Sicherheitsausrüstung, Handschuhe und eine

Schutzbrille.

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben

* Starke Erschütterungen des Gerätes vermeiden

* Vor Aufnahme des Betriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein. (Wichtig beim

Transport von kalten in warme Räume und umgekehrt)

* Keine technischen Veränderungen am Gerät vornehmen

* Öffnen des Gerätes sowie Wartungs- und

Reparaturarbeiten dürfen nur von qualifizierten Service-

Technikern durchgeführt werden

-3-

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur

handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt

darauf achten, dass keine Flüssigkeit in das Innere des Gerätes

gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des

Gerätes führen.

2. Einführung

Das PeakTech 5306 wird zur pH Messung und

Leitfähigkeitsmessung diverser Flüssigkeiten und Liquide genutzt.

Durch die abnehmbare Sonde ist es möglich nach der jeweiligen

Messung, dass Gerät und die Sonde gründlich von Resten der

Flüssigkeit zu befreien und zu reinigen.

Eine automatische Kalibrierung kann über drei Messpunkte per

Tastenkombination durchgeführt werden.

Um die Messelektrode zu schützen ist eine Schutzkappe auf dem

Ende des P 5306 angebracht (diese wird bei der Messung entfernt).

* Digitales PH-Messgerät mit beleuchtetem Display

* Leitfähigkeitsmessung in µS/cm

* Anzeige der Leitfähigkeit in µS x10

* Flüssigkeits- Temperaturmessung (°C/°F)

* Mehrzeilige, 3 ½-stellige Flüssigkristallanzeige

* Kalibrierfähig über Potentiometer

* Auswechselbare Messelektrode (Trockengelagert)

* Wasserfestes Gehäuse

* Elektroden Schutzkappe

-4-

3. Bedienelemente

Batteriefach

EC/pHTaste

Ein-/Ausschalter

Schutzkappe für

pH Elektrode

Mehrzeilen LCD

Anzeige mit

Beleuchtung

Überwurfmutter

zum Lösen der

PH Elektrode

°C/°F Taste

-5-

4. Messbetrieb

Das pH Meter wird zur Feststellung von pH Werten, der Temperatur

und Leitfähigkeit verschiedener Flüssigkeiten verwendet. Durch das

Display, welches eine Hintergrundbeleuchtung besitzt, und der

Intuitiven Handhabung des Gerätes, ist die Durchführung der

Messung schnell und anwenderfreundlich möglich.

4.1 Durchführung einer pH Messung

Um die pH Messung durchzuführen muss die Schutzkappe, welche

die Elektrode der Sonde schützt, entfernt werden. Danach muss das

Gerät mit dem Ein - / Ausschalter eingeschaltet werden. Die

Hintergrundbeleuchtung ist im Betrieb dauerhaft an, um den

gemessenen Wert hervorzuheben.

Wenn das pH Meter länger nicht benutzt wurde, im längeren Betrieb

ist oder wenn es in Umgebungen eingesetzt wurde, in welcher

stärkere äußerliche Beeinflussungen auftreten können, wird geraten

eine Kalibrierung des Gerätes durchzuführen (Siehe Punkt 4.2).

Reinigen Sie die Sonde vor der Messung mit destillierten Wasser, um

mögliche Verfälschungen des Messwertes ausschließen zu können.

Trocknen Sie die Sonde vorsichtig mit einem Tuch ab.

Nun kann die Sonde des pH Meters in die zu messende Flüssigkeit

getaucht werden. Achten Sie darauf, dass lediglich die untersten 4

cm der Sonde in der Flüssigkeit eingetaucht sind.

Nach Beendigung der Messung entnehmen Sie das pH Meter aus

der Flüssigkeit und reinigen Sie die Sonde erneut mit destillierten

Wasser.

Wenn keine weiteren Messungen vorgenommen werden sollen,

stecken Sie die Schutzkappe der Elektrode erneut auf das Ende der

Sonde, um diese vor Verschmutzungen oder Beschädigungen zu

schützen.

Gehen sie wie folgt vor:

-6-

1. Entfernen Sie die Schutzkappe von der Elektrode.

2. Reinigen Sie die Elektrode mit destilliertem Wasser und

trocknen Sie diese gut ab.

3. Drücken Sie zum Einschalten auf „Power“.

4. Tauchen Sie die Elektrode in die Testlösung und rühren Sie

leicht um.

5. Drücken Sie EC/pH, um den Modus „EC“ oder

„pH“ auszuwählen. Nehmen Sie sich einige Sekunden Zeit, um

den endgültigen stabilen Messwert zu erhalten.

6. Die Anzeige der Leitfähigkeit erfolgt in µS x10. Multiplizieren Sie

den Messwert also mit dem Faktor 10, um das Messergebnis zu

erhalten.

7. Elektrode nach Gebrauch waschen. Drücken Sie zum

Ausschalten auf „ON/OFF“.

4.2 Kalibrierung des Messgerätes

4.2.1 PH Kalibrierung

Zur Kalibrierung des pH Wertes wird eine Standard Pufferlösung

pH6.86 benötigt, für den EC Wert eine Standard Pufferlösung EC

12880 µS/cm welche bei Fachhändlern bezogen werden kann. Zur

anschlie0enden Kontrolle kann eine pH 4,01 und pH 6.86

Pufferlösung und eine EC 1413 µS / cm Lösung genutzt werden. Die

Kalibrierung erfolgt über Potentiometer im Batteriefach. Ein

entsprechender Schraubendreher liegt als Zubehör bei.

1. Entfernen Sie die Batteriefachkappe um Zugang zum Trimmer

Potentiometer zu erhalten.

2. Tauchen Sie die Elektrode in eine Standardkalibrierungslösung

mit einem pH-Wert von 6,86 (unter einer Temperatur von 25 °C).

Leicht umrühren.

3. Drücken Sie EC/pH, um pH auszuwählen. Drehen Sie den

„pH7“-Trimmer (rechtes Potentiometer in Frontalansicht) mit

einem Schraubendreher, bis der Wert 6,86pH entspricht.

-7-

4. Kontrolle: Reinigen Sie die Elektrode mit destilliertem Wasser.

Tauchen Sie die Elektrode in pH 4,01 oder pH 9,18 der

Standardpufferlösung. Nach etwa einer Minute entspricht der

Wert 4,01pH bzw. pH9,18.

5. Die Anzeigewert und der Wert der Pufferlösung liegt innerhalb

des Fehlerbereichs.

Hinweis: Für eine noch genauere Kalibrierung, füllen Sie die jeweilige

Pufferlösung in zwei verschiedene Bechergläser. Eine dient nur zum

Reinigen der Elektrode und der andere nur zum Kalibrieren. Dadurch

kann die Verunreinigung durch Fremdstoffe auf ein Mindestmaß

reduziert werden.

Hinweis: Führen Sie eine Kalibrierung durch, wenn:

die Elektrode ersetzt wurde.

längere Zeit keine Kalibrierung durchgeführt wurde.

das Gerät oft und lange genutzt wurde.

eine besonders hohe Messgenauigkeit benötigt wird.

4.2.2 EC Kalibrierung

1. Drücken Sie „EC/pH“, um den Modus „EC“ auszuwählen. EC-

Elektrode in 12880us/cm-Standardpufferlösung eintauchen und

leicht rühren.

2. Drehen Sie den „EC“-Trimmer (linkes Potentiometer in

Frontalansicht), bis 12880us/cm angezeigt wird, wenn der

angezeigte Wert stabil ist. Anschließend die Elektrode in

destilliertem Wasser waschen und gut trocknen.

3. Kontrolle: Tauchen Sie die Elektrode in eine 1413 us/cm-

Standardlösung. Wenn der Messwert innerhalb des zulässigen

Fehlerbereichs liegt, ist die Kalibrierung abgeschlossen.

-8-

Hinweis:

1. Rühren Sie die Elektrode während des Tests um, um

Blasenbildung auf der Elektrodenoberfläche zu vermeiden.

Blasen auf der Elektrode haben einen schlechten Einfluss auf

die Wertgenauigkeit.

2. Wenn der Fehlerwert groß ist oder der EC-Wert nicht auf 0

us/cm zurückgeht. Tauchen Sie die Elektrode in Ethylalkohol

und rühren Sie 5 bis 10 Sekunden lang.

5. Austausch der Batterien

Das PeakTech 5306 ist ein Batteriebetriebenes Messgerät. Nach

einer gewissen Zeit der Benutzung des Gerätes, kann es

vorkommen, dass die Kapazität der Batterien aufgebraucht ist und

neue Batterien eingesetzt werden müssen. Dies wird sichtbar, wenn

die Anzeige dunkler wird oder ein wenig verschwommen wirkt.

Zum Wechseln der Batterien, stellen Sie sicher, dass das Gerät

ausgeschaltet ist. Entfernen Sie die obere Schraubkappe des

Gerätes und entfernen Sie die Batterien aus dem Batteriefach. Legen

Sie nun die neuen Batterien der entsprechenden Polung (welche im

Gehäuse aufgezeigt wird) in das Batteriefach. Achten Sie darauf die

richtigen Batterien zu verwenden, welche das Messgerät benötigt (4

x 1,5V AG13 Knopfzellen).

Nach dem Batteriewechsel setzen Sie die Schraubkappe auf das

Gerät und schrauben diese wieder fest.

-9-

6. Spezifikationen

3 ½-stellige, LCD-Anzeige max 1999

Messfunktionen

PH:

0.00 bis 14.00 pH

Temperatur:

0°C ~ 50°C

EC:

0~19990µS/cm

Auflösung

0,01 pH

0,1°C

10µS/cm

Genauigkeit

± 0,1 pH

± 1 °C

+/- 2% Full Scale

Messrate

1 – 2 x Sek.

Kalibrierung

Über Potentiometer (pH & EC)

Temperatur-

kompensation

0°C...+50°C (32°F…122°C)

Betriebstemperatur

0°C...+50°C (32°F…122°C); < 80% RH

Spannungsversorgu

4 x 1,5V Batterien (AG-13/LR-44)

Abmessungen

(BxHxT)

188 x 35 x 35 mm

Gewicht

80 g

Mitgeliefertes

Zubehör

Bedienungsanleitung, 4 x 1,5V Batterien (AG-13),

Schraubendreher

-10-

Hinweise zum Batteriegesetz

Im Lieferumfang vieler Geräte befinden sich Batterien, die z.B. zum

Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst

können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang

mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur

gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes

hinzuweisen:

Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber

vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz

ausdrücklich verboten-, an einer kommunalen Sammelstelle oder

geben Sie sie im Handel vor Ort kostenlos ab. Von uns erhaltene

Batterien können Sie nach Gebrauch bei uns unter der auf der letzten

Seite angegeben Adresse unentgeltlich zurückgeben oder

ausreichend frankiert per Post an uns zurücksenden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus

einer durchgestrichenen Mülltonne und dem chemischen Symbol

(Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig

ausschlaggebenden Schwermetalls versehen:

1. „Cd" steht für Cadmium.

2. „Hg" steht für Quecksilber.

3. „Pb" steht für Blei.

Inhaltsverzeichnis

Sprachen:

Andere PeakTech Messgerät Handbücher

PeakTech

PeakTech 5039 Bedienungsanleitung

PeakTech

PeakTech 5145 Bedienungsanleitung

PeakTech

PeakTech 5305 Bedienungsanleitung

PeakTech

PeakTech 5150 Bedienungsanleitung

PeakTech

PeakTech 3435 Bedienungsanleitung

PeakTech

PeakTech 1640 Bedienungsanleitung

PeakTech

PeakTech 9015 Bedienungsanleitung

PeakTech

PeakTech 1125 Bedienungsanleitung

PeakTech

PeakTech 5035 Bedienungsanleitung

PeakTech

PeakTech 5025 Bedienungsanleitung

PeakTech

PeakTech 5310 Bedienungsanleitung

PeakTech

PeakTech 2800A Bedienungsanleitung

PeakTech

PeakTech 2795 Bedienungsanleitung

PeakTech

PeakTech 5165 Bedienungsanleitung

PeakTech

PeakTech 5040 Bedienungsanleitung

PeakTech

PeakTech 5170 Bedienungsanleitung

PeakTech

PeakTech 5065 Bedienungsanleitung

PeakTech

PeakTech 4350 Bedienungsanleitung

PeakTech

PeakTech 9020 Bedienungsanleitung

PeakTech

PeakTech PeakTech 5315 Bedienungsanleitung

PeakTech

PeakTech 4035 Bedienungsanleitung

PeakTech

PeakTech 5305 A Bedienungsanleitung

PeakTech

PeakTech 5305 Bedienungsanleitung

PeakTech

PeakTech 3430 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
