Powerfix Profi PMDL 5 B1 Bedienungsanleitung

IAN 273624

MULTIFUNKTIONSDETEKTOR PMDL 5 B1

MULTIFUNKTIONS-

DETEKTOR

Bedienungsanleitung

RILEVATORE

MULTIFUNZIONE

Istruzioni per l'uso

DÉTECTEUR

MULTIFONCTION

Mode d'emploi

MULTI-PURPOSE

DETECTOR

Operating instructions

DE / AT / CH Bedienungsanleitung Seite 1

FR / CH Mode d'emploi Page 13

IT / CH Istruzioni per l'uso Pagina 25

GB Operating instructions Page 37

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie

sich anschließend mit allen Funktionen des Gerätes vertraut.

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et

familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

Prima di leggere aprire la pagina con le immagini e prendere conﬁdenza con

le diverse funzioni dell'apparecchio.

Before reading, unfold the page containing the illustrations and familiarise

yourself with all functions of the device.

- 1 -

INHALTSVERZEICHNIS SEITE

Bestimmungsgemäßer Gebrauch 2

Sicherheitshinweise 2

Technische Daten 4

Gerätebeschreibung 4

Lieferumfang 4

Auspacken 4

Batterie einlegen 5

Messen von Entfernungen 5

Messen von Flächen 7

Messen von Volumen 8

Aufspüren von verdeckten Objekten 8

Lasermarkierung 10

Batterieanzeige 11

Aufbewahrung und Reinigung 11

Entsorgen 11

Garantie und Service 12

Importeur 12

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und

heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des

Gerätes an Dritte auch die Anleitung aus.

MULTIFUNKTIONSDETEKTOR

PMDL 5 B1

Bestimmungsgemäßer Gebrauch

Der Multifunktionsdetektor ist zur Ortung von elektrischen Leitungen, von Me-

tall- und Holzobjekten, zum Projizieren von Laserlinien, zum Berechnen von

Flächen und Volumina, sowie zum Messen von Entfernungen konzipiert.

Dieses Gerät ist nur für private Zwecke bestimmt. Gebrauchen Sie es nicht

gewerblich. Eine andere oder darüber hinausgehende Benutzung gilt als

nicht bestimmungsgemäß und kann zu Beschädigungen und Verletzungen

führen. Für Schäden durch Manipulation an der Lasereinrichtung, sowie am

Ultraschallsender/-empfänger und bei Nichtbefolgen der Sicherheitshinweise

wird keine Haftung übernommen.

Sicherheitshinweise

Optimales und sicheres Arbeiten mit dem Multifunktionsdetektor ist nur möglich,

wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig

lesen und die darin enthaltenen Anweisungen strikt befolgen.

Verletzungsgefahr!

• Benutzen Sie das Gerät nicht an Orten, wo Feuergefahr oder Explosionsge-

fahr besteht, z.B. in der Nähe von brennbaren Flüssigkeiten oder Gasen.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Perso-

nen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten

oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beauf-

sichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-War-

tung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Gehen Sie vorsichtig mit den Haltenadeln um. Diese sind sehr spitz und

können Verletzungen hervorrufen.

Warnung vor Schäden am Gerät!

• Setzen Sie das Gerät keinem Regen aus. Verwenden Sie das Gerät

nicht in feuchter oder nasser Umgebung.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie z. B. Vasen

auf das Gerät.

• Stellen Sie keine offenen Brandquellen, wie z.B. Kerzen auf das Gerät.

- 2 -

Das Gerät enthält einen Klasse-2-Laser. Richten Sie den Laser nie auf

Personen oder Tiere. Blicken Sie nie direkt in den Strahl. Der Laser kann

Augenschäden hervorrufen.

• Richten Sie den Strahl nicht auf stark reflektierende Materialien.

Gefahr durch reflektierendes Licht.

• Verwenden Sie das Gerät nicht, um Wechselspannung in freiliegenden

bzw. nicht isolierten Leitungen festzustellen.

• Verwenden Sie das Gerät nicht als Ersatz für ein Voltmeter.

Hinweise zu ungenauen Messergebnissen

Das Gerät erkennt nicht immer alle Rohre und Leitungen.

Folgende Bedingungen können ungenaue Ergebnisse verursachen:

– sehr dicke Wände

– schwache Batterien

– tiefliegende Leitungen oder Rohre

– abgeschirmte Kabel

– dicke Wände mit dünnen Rohren oder Leitungen

– mit Metall verkleidete Wände

– sehr feuchte Bedingungen

• Mit diesem Gerät lassen sich keine Leitungen in Stromkreisen feststellen,

– die von der Netzspannungsversorgung isoliert sind.

– die von Gleichstrom durchflossen werden.

– die für Computer- oder Telekommunikationssysteme genutzt werden.

• Mit diesem Gerät lassen sich keine Rohre aus Plastik o. ä. feststellen,

nur Rohre aus Metall.

Hinweise zum Umgang mit Batterien

• Auslaufende Batterien können Beschädigungen am Gerät verursachen.

Wenn Sie das Gerät längere Zeit nicht benutzen, entnehmen Sie die

Batterien.

• Bei ausgelaufenen Batterien, ziehen Sie Schutzhandschuhe an und reini-

gen Sie das Batteriefach mit einem trockenen Tuch.

• Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder könn-

ten Batterien in den Mund nehmen und verschlucken. Sollte eine Batterie

verschluckt worden sein, suchen Sie sofort einen Arzt auf.

LASER

- 3 -

Technische Daten

Entfernungsmesser mittels Ultraschall

Aufspüren von: Stromleitungen, Metall, Holz

Laserklasse: 2

Ausgangsleistung (P.max): < 1mW

Wellenlänge (λ): 650 nm

gemäß EN60825-1:2014

Spannungsversorgung: 9 V-Blockbatterie

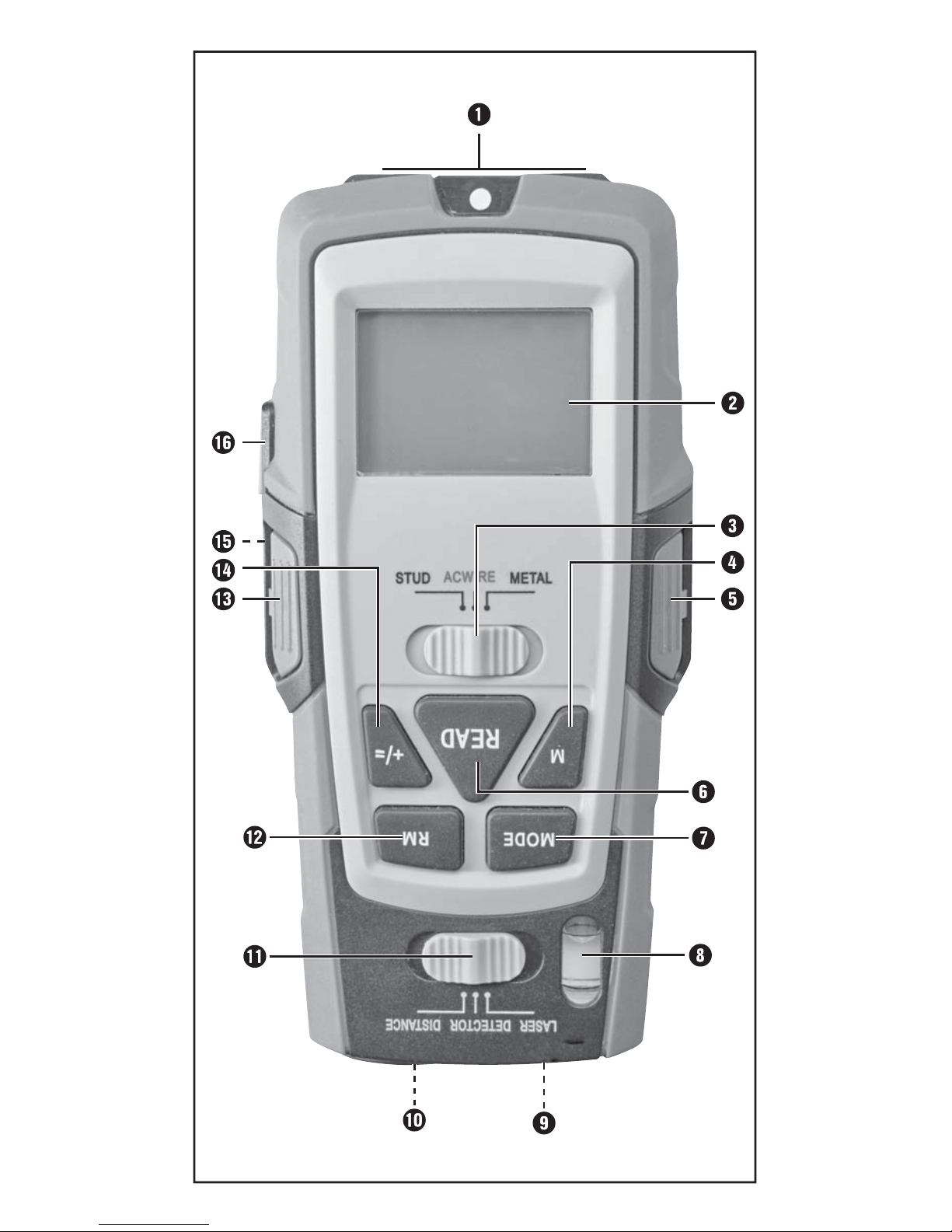

Gerätebeschreibung

1Messpunkt

2Display

3Materialschalter (STUD/AC WIRE/METAL)

4Taste M (Memory)

5Taste Haltenadel

6Taste READ

7Taste MODE

8Libelle

9Laser-Austrittsöffnung

0Ultraschallsender/-empfänger

qFunktionsschalter (LASER/DETECTOR/DISTANCE)

wTaste RM (Read Memory)

eTaste Haltenadel

rTaste +/=

tBatteriefach

zTaste PUSH

Lieferumfang

• Multifunktionsdetektor

• 9 V-Blockbatterie

• Diese Bedienungsanleitung

Auspacken

Entnehmen Sie den Multifunktionsdetektor aus der Verpackung. Entfernen Sie

alle Transportsicherungen und Verpackungsmaterialien. Entfernen Sie die

Schutzfolie vom Display 2.

- 4 -

Batterie einlegen

1. Öffnen Sie das Batteriefach tauf der Rückseite des Multifunktionsde-

tektors.

2. Stecken Sie die 9 V-Blockbatterie auf die Kontakte. Achten Sie auf die

richtige Polung.

3. Legen Sie das Band zum Herausholen der Batterie unter die 9 V-Block-

batterie und drücken Sie sie in das Batteriefach t.

Achtung!

Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.

Das führt zu irreparablen Schäden am Gerät.

4. Schließen Sie das Batteriefach t. Der Batteriefachdeckel muss hörbar

einrasten.

Messen von Entfernungen

1. Schieben Sie den Funktionsschalter qauf „DISTANCE“. Das Display 2

schaltet sich ein.

Um zwischen den metrischen und angloamerikanischen Maßeinheiten zu

wechseln, drücken und halten Sie die Taste MODE 7. Drücken Sie dann die

Taste READ 6und lösen Sie beide Tasten gleichzeitig. Wenn Sie die Tasten

lösen, wechseln die Maßeinheiten.

Hinweis:

Die Messung startet am Messpunkt 1!

Befindet sich die Messung außerhalb des Messbereiches, erscheint im Display

„Err“ oder eine unlogische Zahl. Der Messbereich liegt zwischen 0,6 m (2’)

und 16 m (53’).

2. Halten Sie das Gerät waagerecht vor die Wand, zu der Sie die Entfer-

nung messen wollen. Der Ultraschallsender/-empfänger 0muss im rech-

ten Winkel auf die Wand zeigen. Benutzen Sie hierfür die Wasserwaage:

Die Blase in der Libelle 8muss zwischen den Markierungsstrichen ste-

hen (siehe Abb. 1).

3. Drücken Sie die Taste READ 6. Im Display 2erscheint die gemessene

Entfernung. Wenn Sie die Taste READ 6gedrückt halten und das Gerät

langsam weiter über die zu messende Fläche bewegen, misst das Gerät

kontinuierlich die Entfernungen. Diese werden auf dem Display 2ange-

zeigt.

- 5 -

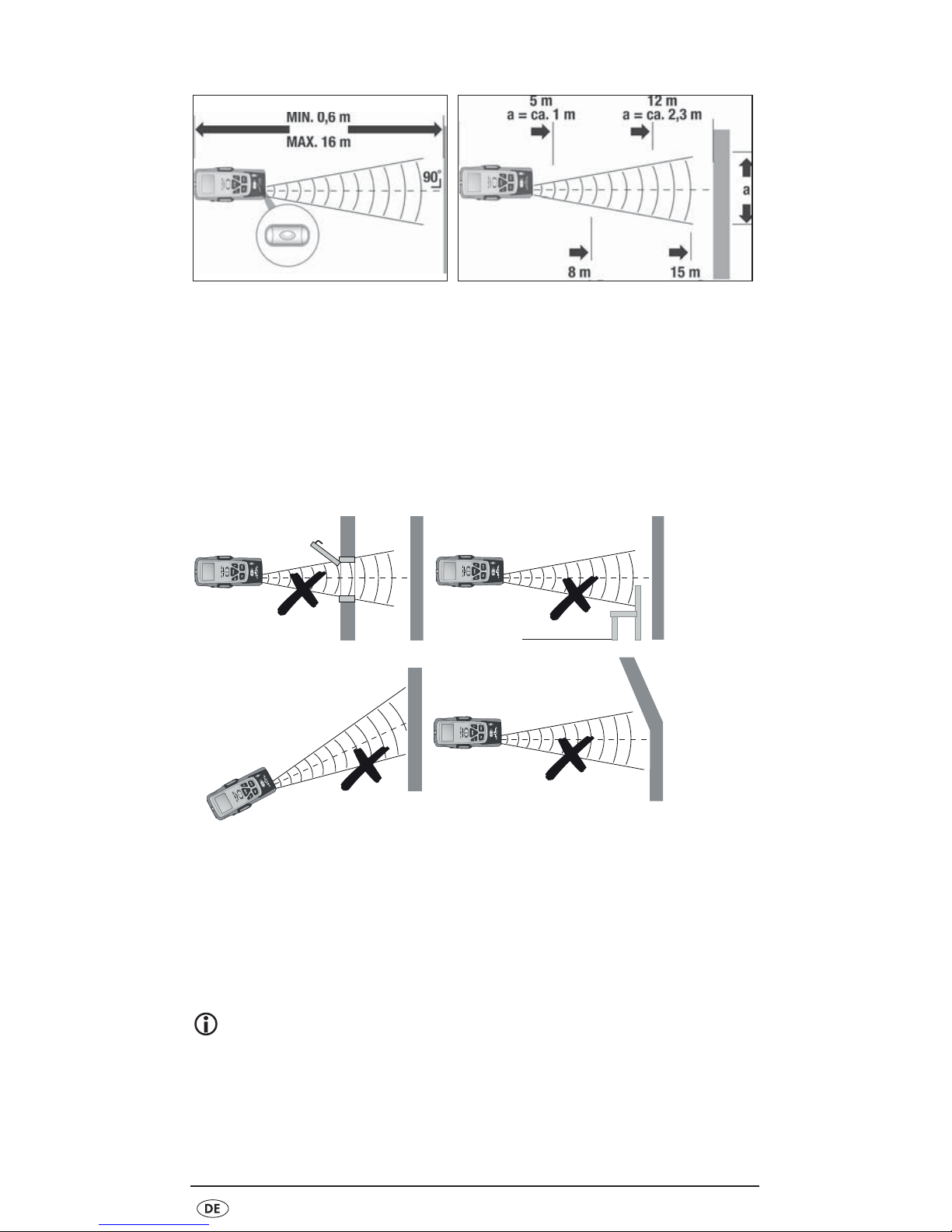

Beachten Sie folgende Abbildungen:

Abb. 1 Abb. 2

Je weiter Sie von der Wand entfernt stehen, umso breiter ist die Fläche (a), die

der Multifunktionsdetektor mittels Ultraschall misst (Abb. 2). Beachten Sie daher,

dass der Multifunktionsdetektor immer auf eine ebene Fläche im rechten Winkel

gerichtet ist (Abb.1 und 3). Bitte beachten Sie, dass sich keine Gegenstände im

Messbereich befinden.

Falsch!

Abb. 3

Während den Messungen leuchtet die Displaybeleuchtung.

Wird ca.15 Sekunden keine Taste gedrückt erlischt die Beleuchtung.

Nach weiteren ca. 15 Sekunden erlischt die Anzeige. Drücken Sie die Taste

READ 6, um die Anzeige und die Beleuchtung wieder zu aktivieren.

Hinweis:

Ungenaue Messergebnisse entstehen auch durch zu schwache Batterien.

Ist die Batterie zu schwach, erscheint das Batterie-Symbol auf dem Display.

- 6 -

Addieren von Entfernungen

Sie können gemessene Entfernungen addieren:

1. Messen Sie die erste Entfernung wie beschrieben.

2. Drücken Sie die Taste +/= r. Im Display 2erscheint „+“ und die

gemessene Entfernung überträgt sich auf die untere Zeile.

3. Messen Sie die nächste Entfernung. Die neu gemessene Entfernung

wird in der oberen Zeile angezeigt.

4. Drücken Sie erneut die Taste +/= r. Der neue Messwert wird auf

den alten Messwert in der unteren Zeile addiert.

5. Wiederholen Sie die Schritte 2 bis 4, um weitere Messwerte zu addie-

ren.

6. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste

MODE 7. Alle Werte werden gelöscht.

Messen von Flächen

1. Schieben Sie den Funktionsschalter qauf „DISTANCE“.

Das Display 2schaltet sich ein.

2. Drücken Sie die Taste MODE 7einmal. Im Display 2blinkt „L“

(Length = Länge).

3. Drücken Sie die Taste READ 6, um die Länge zu messen.

In der oberen Zeile erscheint die gemessene Länge und „W“

(Width = Weite) fängt an zu blinken.

4. Drücken Sie die Taste READ 6, um die Breite zu messen.

In der oberen Zeile erscheint die gemessene Breite und in der unteren

Zeile das Ergebnis der Flächenberechnung.

Addieren von Flächen

1. Messen Sie eine Fläche, wie im Kapitel „Messen von Flächen“ beschrie-

ben.

2. Drücken Sie die Taste M 4. Im Display 2erscheint „M+“. Die gemessene

Fläche ist gespeichert.

3. Drücken Sie die Taste MODE 7. Das Gerät ist nun bereit für die zweite

Messung.

4. Messen Sie die nächste Fläche.

5. Drücken Sie die Taste +/= r. Ein „+“ erscheint auf dem Display 2.

6. Drücken Sie die Taste RM w. In der unteren Zeile wird das Ergebnis der

ersten Messung angezeigt.

7. Drücken Sie die Taste +/= r. Die beiden Messungen werden addiert

und das Ergebnis wird in der unteren Zeile angezeigt.

8. Wiederholen Sie die Schritte 2 bis 7, um weitere Messwerte zu addieren.

9. Wenn Sie den Additions-Modus verlassen wollen, drücken Sie die Taste

MODE 7. Alle Werte werden gelöscht.

- 7 -

Andere Handbücher für PMDL 5 B1

Inhaltsverzeichnis

Sprachen:

Andere Powerfix Profi Messgerät Handbücher

Powerfix Profi

Powerfix Profi 100042 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 278296 Bedienungsanleitung

Powerfix Profi

Powerfix Profi PBUH 1.5 A1 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 278296 Bedienungsanleitung

Powerfix Profi

Powerfix Profi PBUH 1.5 B1 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 91218 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 107580 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 278296 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 278296 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 303589 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 94500 Bedienungsanleitung

Powerfix Profi

Powerfix Profi KH 2927-2 Bedienungsanleitung

Powerfix Profi

Powerfix Profi HG00730 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 291710 Bedienungsanleitung

Powerfix Profi

Powerfix Profi PBUH 1.5 A1 Bedienungsanleitung

Powerfix Profi

Powerfix Profi DIGITAL CALLIPER Bedienungsanleitung

Powerfix Profi

Powerfix Profi HG00730 Bedienungsanleitung

Powerfix Profi

Powerfix Profi KH3301 Bedienungsanleitung

Powerfix Profi

Powerfix Profi PTSI 9 A1 Bedienungsanleitung

Powerfix Profi

Powerfix Profi PTSI 9 A1 Bedienungsanleitung

Powerfix Profi

Powerfix Profi PTSI 9 A1 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 280231 Bedienungsanleitung

Powerfix Profi

Powerfix Profi 280231 Bedienungsanleitung

Powerfix Profi

Powerfix Profi KH 2927-2 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
