Roger Technology BH23 Series Bedienungsanleitung

Serie BH23

IS106 Rev06 01/07/2021

2x1-TX

4x2.5

4x1-RX

RG58

4x1-RX

3x1

2x1-TX

3x1.5/230 V

4x2.5

2x1.5

1 IMPIANTOTIPOSERIEBH23•STANDARDINSTALLATIONBH23RANGE•ANLAGETYP SERIE BH23 • INSTALLATION

TYPE SÉRIE BH23 • INSTALACIÓN TIPO SERIE BH23 • SISTEMA DO TIPO SÉRIE BH23

284 mm

190 mm230 mm

123

200

300

400

4123

100

200

300

400

BH23/282 BH23/252/HS

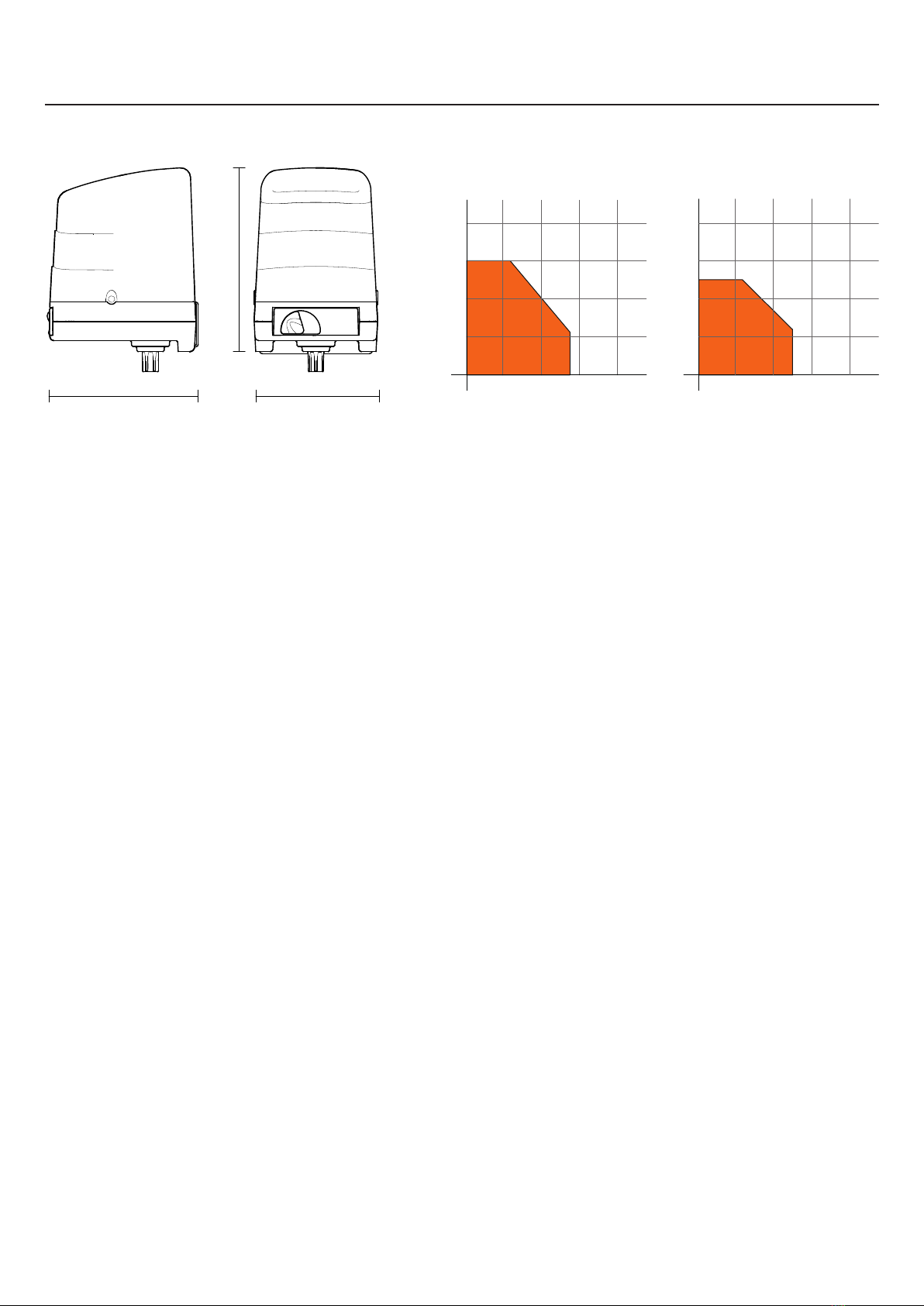

2 DIMENSIONI E

DIAGRAMMA DI UTILIZZO •

DIMENSIONS AND

WORKING DIAGRAM •

AUSSENMASSE UND

VERWENDUNGSDIAGRAMM •

DIMENSIONS ET

DIAGRAMME D’UTILISATION •

DIMENSIONES Y

DIAGRAMA DE

UTILIZACION •

DIMEN

SÕES

DIAGRAMA DE UTILIZAÇÃO

MAX 170°

A 350 ÷ 450

TABELLA 1 - TABLE 1

A B α°

130 50 90°

130 80 90°

130 100 90°

140 120 90°

150 50 95°

160 160 95°

180 180 95°

180 200 100°

200 200 100°

230 200 105°

250 250 105°

300 250 110°

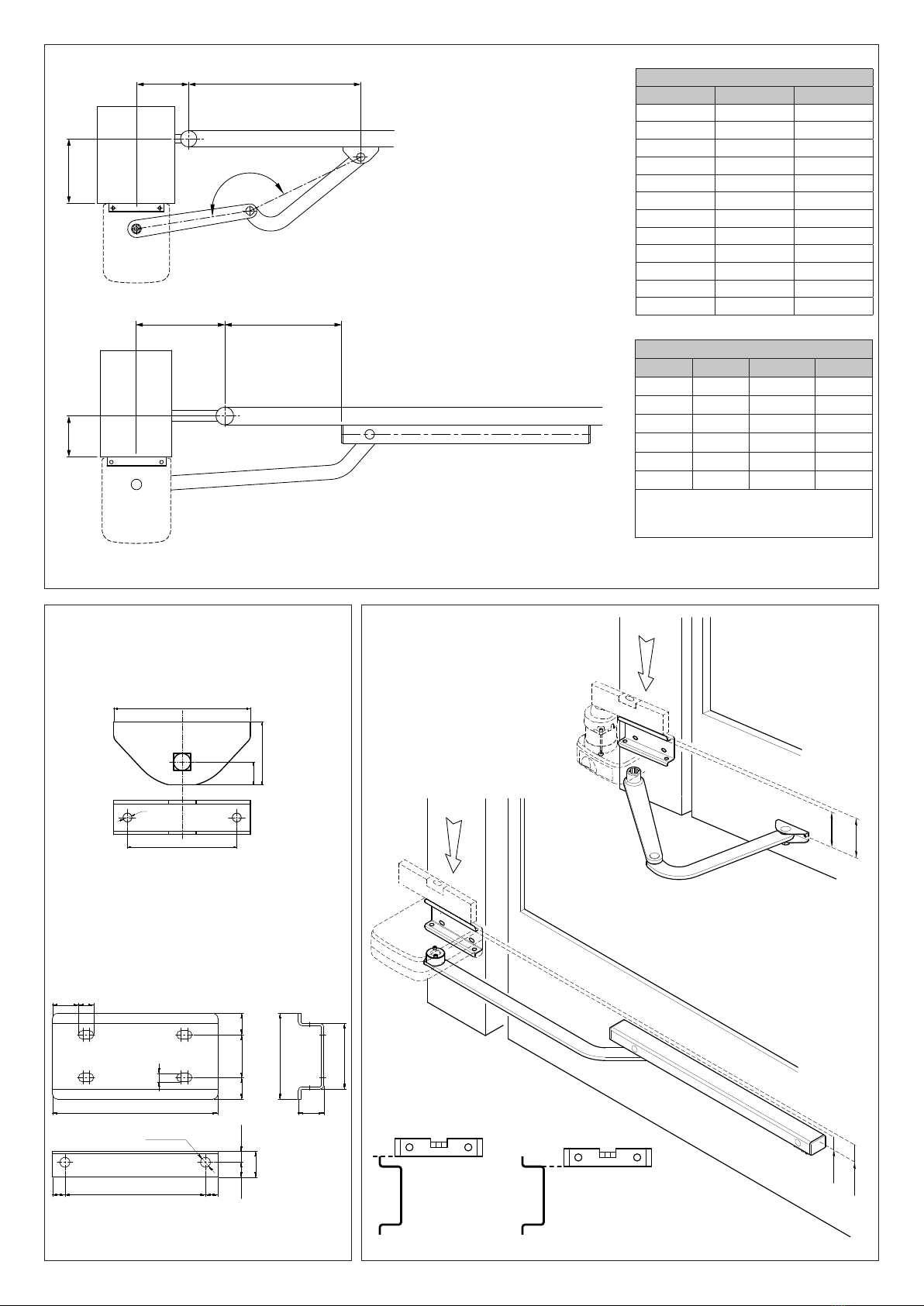

Fig. 1LT302 - CON BRACCIO CORTO / WITH SHORT ARM

LT338 - CON BRACCIO A SLITTA / WITH SLIDE ARM

Le seguenti illustrazioni sono puramente indicative. É compito dell’installatore valutare la soluzione migliore in base allo spazio per il ssaggio dell’automazione e la scelta degli accessori.

The following illustrations are purely indicative. It is the installer’s task to evaluate the best solution according to the space for xing the automation and the choice of accessories.

2xØ6,5

100

16,7

KT218 - PIASTRA DI FISSAGGIO A CANCELLO

GATE FIXING PLATE

Fig. 2 Fig. 3

KT209 - PIASTRA DI FISSAGGIO A PILASTRO

PILLAR MOUNTING PLATE

27,25

174

13 13148

22,6

90,2

69,2

22,6

11,5

15,5

4xØ10,5

TABELLA 2 - TABLE 2

A B C α°

150 0 250 - 450 100°

150 150 400 90°

200 50 330-390 105°

200 100 260-390 90°

250 0 255-355 110°

250 80 300 90°

ATTENZIONE!Per la corretta installazione e uso di LT338

fare riferimento al relativo manuale d’istruzione.

WARNING!For the correct installation and use of the LT338

refer to the corresponding instruction manual.

127

137

A= 127

B= 137

KT209 KT209

A= 74

B= 84

Fig. 1

LT317

LT318

10415

641

6410 15

12 13

14 11

Fig. 2

LT317 = 375

Fig. 3

Ø20

20 80

120

LT318 = 380

LT317

LT318

10415

641

6410 15

12 13

14 11

Fig. 1

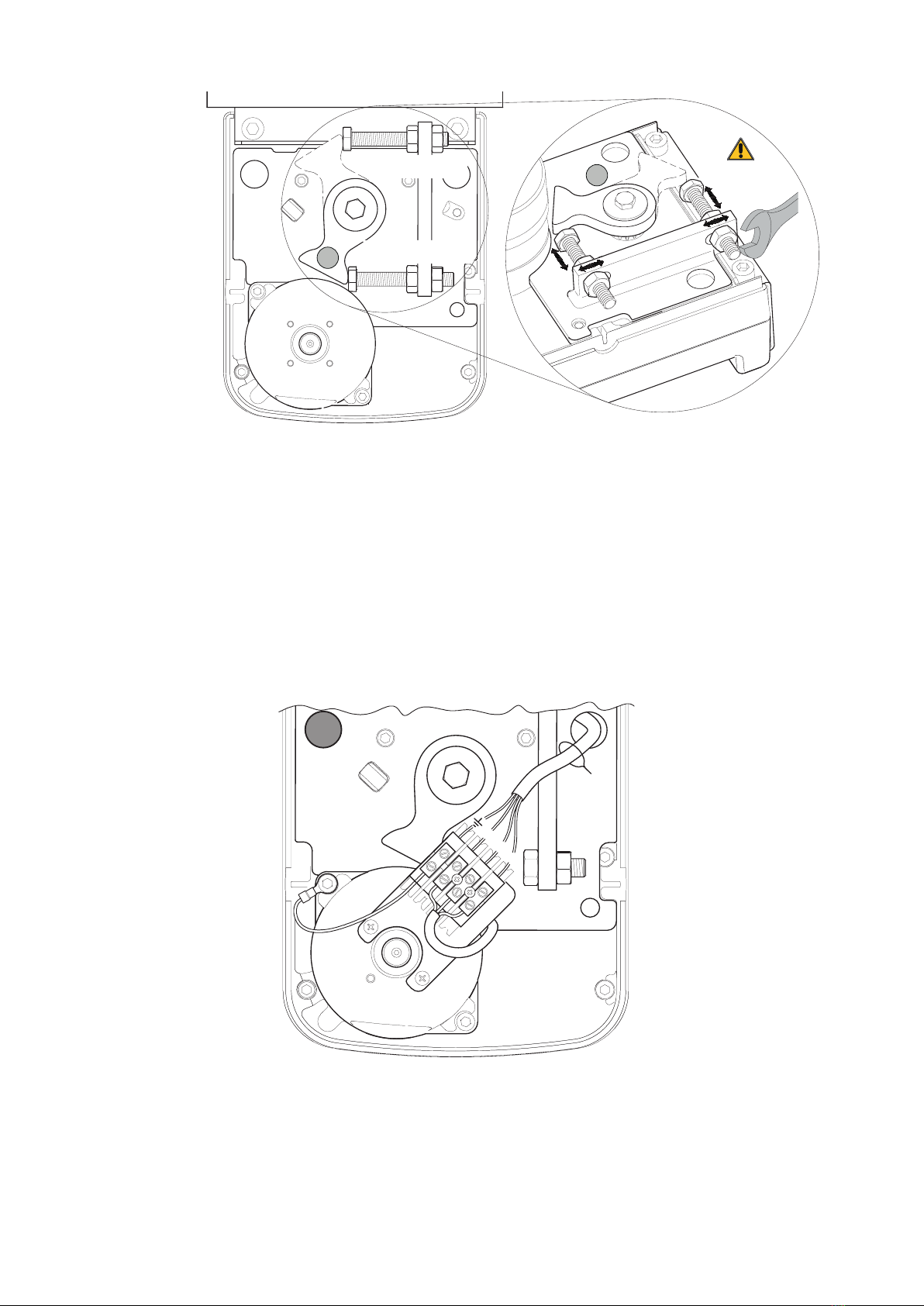

AStringere con forza

Tighten strongly

CANCELLO APERTO

GATE OPEN

CANCELLO CHIUSO

GATE CLOSED

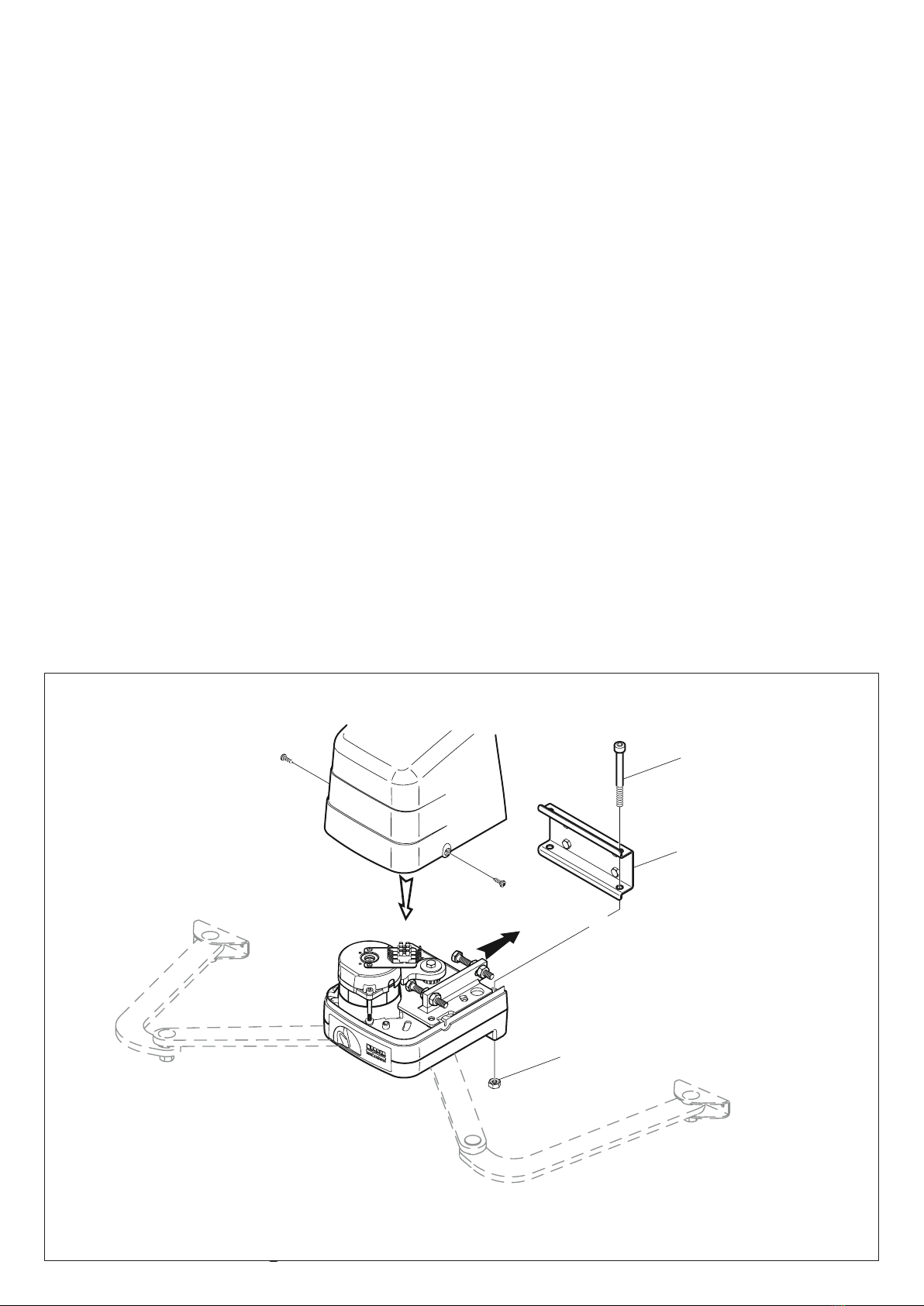

BH23 INSTALLATO A SINISTRA

INSTALLED ON THE LEFT

4x2.5

TAPPO

STOPPER
