Safety 1st GA048 Bedienungsanleitung

CAUTION:

• ALWAYS check regularly to ensure gate and locking

systems are secure. Tighten locking hardware as

necessary. DO NOT over-tighten.

• DO NOT use gate if any parts are missing or broken.

Contact Dorel Juvenile Group for replacement parts and

instructional literature if needed.

• DO NOT substitute parts.

• DO NOT place gate on any stair below the top level stair.

• For bottom of the stairs use, place gate on the lowest

stair from bottom.

• DO NOT immerse in water. To clean, wipe with a damp

cloth and dry.

WARNING:

• To prevent serious injury or death, securely install gate or

enclosure and use according to manufacturer’s instructions.

• NEVER use with a child able to climb over or dislodge

the gate or enclosure.

• NEVER leave child unattended.

• Use only with the locking/latching mechanism securely

engaged.

• To prevent falls, never use at top of stairs as a

pressure mounted gate. Enclosed hardware MUST be

used when installed at top of stairs.

• Intended for use with children from 6 months through

24 months.

• This product will not necessarily prevent all accidents.

• ALWAYS install as close to the floor as possible.

• Gate is not meant to replace proper adult supervision.

PRECAUCIÓN:

• SIEMPRE revise con frecuencia para asegurarse de que

la puerta y los sistemas de tranca estén firmes. Ajuste los

elementos de traba según necesidad. NO ajuste excesivamente.

• NO UTILICE la puerta si alguna de sus piezas falta o está

rota. Si necesita piezas de reemplazo o instrucciones

adicionales, comuníquese con Dorel Juvenile Group.

• NO SUSTITUYA ninguna pieza.

• NO coloque la puerta en ningún escalón situado por debajo

del nivel superior de la escalera.

• Para utilizarla en la parte inferior de la escalera, colóquela

en el primer escalón.

• NO SUMERJA la unidad en agua. Para limpiarla, utilice un

paño húmedo y luego séquela.

ADVERTENCIA:

• Para prevenir la ocurrencia de lesiones graves o incluso la muerte,

instale la puerta de manera segura y utilícela de acuerdo con las

instrucciones del fabricante o cerramiento.

• NUNCA utilizar con niños que puedan treparse por encima de la

puerta o cerramiento, o desengancharlo.

• NUNCA deje al niño sin atención.

• Utilícela únicamente con el mecanismo de traba o cierre activado.

•

Para evitar caídas, nunca utilice la puerta montada a presión en la parte

superior de las escaleras. Al instalar la puerta en la parte superior de las

escaleras, DEBEN utilizarse los elementos de ferretería incluidos.

• Diseñada para utilizar con niños de 6 a 24 meses de edad.

• ESTE PRODUCTO no necesariamente permite evitar todos los accidentes.

• SIEMPRE instale la puerta lo más cerca posible del piso.

• La puerta no fue diseñada para reemplazar la supervisión

adecuada por parte de un adulto.

• Remove all contents from packaging and discard box, and/or poly bags.

• Lay out and identify all parts.

• Do not return this product to the place of purchase. If any parts are missing,

email consumer@djgusa.com, call Consumer Relations at (800) 544-1108, or

fax at (800) 207-8182. You can also visit our website at www.safety1st.com.

Have ready the model number (GA048) and date code (manufacture date)

located on top of gate panel.

• Despliegue e identifique todas las piezas.

• Retire todo el contenido del embalaje y deseche la caja y/o las bolsas de polietileno.

• No devuelva este producto al lugar donde lo compró. Si falta alguna pieza, envíe un

correo electrónico a consumer@djgusa.com, llame al Departamento de Relaciones con el

Consumidor al (800) 544-1108, o envíe un fax al (800) 207-8182. También puede visitar

nuestro sitio web en www.safety1st.com.

Tenga a mano el número de modelo (GA048) y el

código de fecha (fecha de fabricación), ubicado en la parte superior de la puerta.

• Keep small parts away from children during assembly.

• READ all instructions before assembly and use of the gate.

• KEEP instructions for future use.

• This gate is for use in openings from 28 to 42 inches (71.12 cm to

106.7 cm), in pressure mount / lift & away mode. The minimum

opening is 30 inches (76.2 cm) in hardware mount / swing mode.

• Mantenga las piezas pequeñas fuera del alcance de los niños durante el

ensamblado.

• LEA todas las instrucciones antes de ensamblar y usar la puerta.

• GUARDE las instrucciones para uso futuro.

• Esta puerta puede utilizarse en aberturas de 28 a 42 pulgadas (71.12 cm a

106.7 cm) en el modo montaje a presión / eleve y aleje. En el modo montaje

mediante hardware / giratorio, la abertura mínima es de 30 pulgadas (76.2 cm).

www.djgusa.com (800) 544-1108 www.safety1st.com

Made in CHINA. Hecho en CHINA.

Styles and colors may vary. Los estilos y los colores pueden variar.

Distributed by (distribuido por) Dorel Juvenile Group, Inc.,

2525 State St., Columbus, IN 47201-7494

Dorel Distribution Canada, 873 Hodge, St. Laurent, QC H4N 2B1

10/30/12 4358-

5947B

Age: 6 to 24 months.

Adult assembly required.

Puerta de dos modos eleve,

trabe y gire

GA048 Guía para el usuario

Lift, Lock & Swing

Dual-Mode Gate

GA048

User Guide

Edad: 6 a 24 meses.

Se requiere el armado por parte de un adulto.

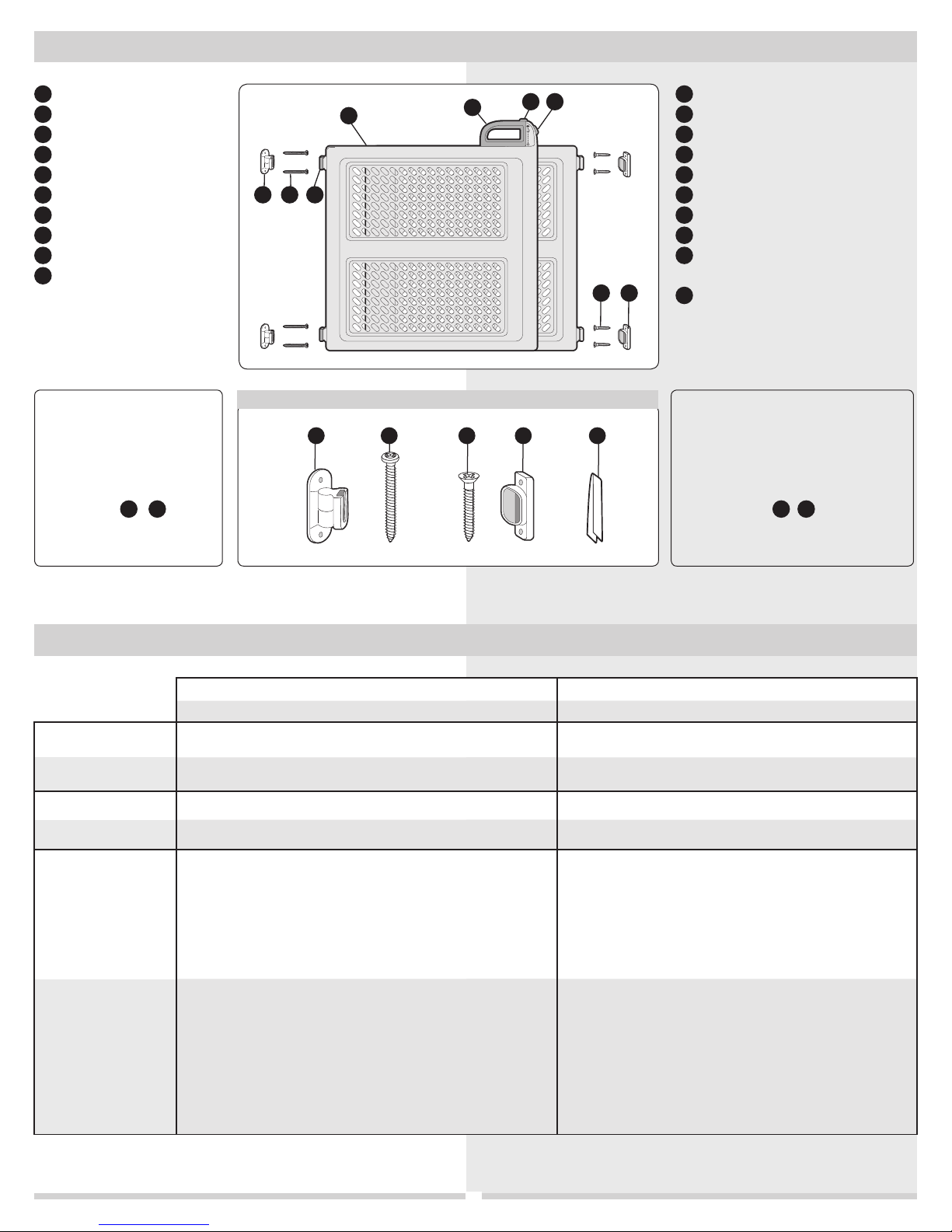

Parts List Lista de piezas

Before you Begin Antes de comenzar

H H

I I

D D

F F

E E

G G

C C

Gate panel

(2)

Handle

Lock & Release button

Width-adjustment button

Bumpers (4)

Hinge bracket (2)

#10 X 2” pan head screw (4)

#8 X 1.5” flat head screw (4)

Wall cups (2)

Template (printed both sides)

Paneles (2)

Manija

Botón de traba y liberación

Botón de ajuste de ancho

Topes (4)

Bisagras de soporte (2)

Tornillos de cabeza

troncocónica #10 X 2” (4)

Tornillos de cabeza plana #8 X 1.5” (4)

Soportes de pared (2)

Plantilla (impresa de ambos lados)

A A

B B

C D

Hardware Bag Bolsa con materiales de ferretería

GHI

Tools needed for hardware

mount / swing mode:

•

Phillips screwdriver

•

Drill with 1/8” size bit

•

Tape

•

Tape measure

Herramientas necesarias para el modo

montaje mediante hardware / giratorio:

•

Destornillador tipo Phillips

• Taladro con broca de 1/8 pulg.

•

Cinta adhesiva

•

Cinta métrica

NOTE: Letters

only

needed if using gate in swing

(or hardware mount) mode.

NOTA: Las letras

sólo se necesitan

si la puerta se usa en el modo giratorio

(o montaje mediante hardware).

SWING MODE (Hardware Mounted) LIFT & AWAY MODE (Pressure Mounted)

MODO GIRATORIO (montaje mediante hardware) MODO ELEVE Y ALEJE (montaje a presión)

Location

Ubicación

Anywhere in home (top & bottom of stairs, doorways & hallways) Anywhere in home EXCEPT at top of stairs (bottom of stairs,

doorways & hallways)

En cualquier parte del hogar (parte superior e inferior de escaleras,

entradas, pasillos) encaja en aberturas de 30” - 42” (76.2 - 106.7 cm)

En cualquier parte del hogar EXCEPTO en la parte superior de

escaleras (parte inferior de escaleras, entradas, pasillos)

Opening Width

Ancho de abertura

Fits in openings 30” - 42” (76.2 - 106.7 cm) Fits in openings 28” - 42” (71.12 - 106.7 cm)

Se adapta a aberturas de 30” - 42” (76.2 - 106.7 cm) Se adapta a aberturas de 28” - 42” (71.12 - 106.7 cm)

Notes

Notas

Only install hardware into stair posts, door frames or wood studs

behind wall

Gate must swing open over floor, NEVER over stairs

Power tools are not recommended for screw installation

Be sure that opening beneath installed gate is 1” - 2” from floor

Power drill can be used for pilot holes

Follow the drill manufacturer’s instructions when using your drill

No hardware needed

Los elementos de ferretería sólo pueden instalarse en postes de escaleras,

marcos de puertas o vigas de madera ubicadas detrás de la pared.

La puerta debe balancearse sobre el piso, NUNCA sobre las escaleras.

Para la instalación con tornillos no se recomienda el uso de

herramientas eléctricas

Asegúrese de que el espacio que quede entre el piso y la puerta sea

de 1” - 2”

El taladro eléctrico debe ser utilizado para perforar los orificios de guía

Al utilizar un taladro, siga las instrucciones de uso del fabricante

No hardware necesario

1 Install hinges F G J :

Determine which side of opening gate

will hinge from and place template with

bottom fully touching the floor. Be sure

the hinge bracket side of template is

facing up. Tape in place and follow

instructions on template (Figure 1a).

Remove template. Drill pilot holes at

all marks. Install lower and upper hinge

brackets using pan head screws (Figure

1b).

1 Instale las bisagras F G J :

Determine en qué lado de la puerta

colocará las bisagras y coloque la plantilla

con el lado inferior sobre el piso en su

totalidad. Asegúrese de que el lado de

la plantilla con las bisagras de soporte

esté mirando hacia arriba. Fije la plantilla

con cinta y siga las instrucciones que allí

aparecen (Figure 1a).

Quite la plantilla. Utilice el taladro para

perforar los orificios de guía que aparecen

marcados. Coloque las bisagras de soporte

superiores e inferiores con los tornillos de

cabeza troncocónica (Figura 1b).

WARNING:

• TO PREVENT FALLS, never use at top of stairs as

pressure mounted gate. Enclosed hardware MUST be

used when installed at top of stairs.

ADVERTENCIA:

•

PARA EVITAR CAÍDAS, nunca utilice la puerta montada a

presión en la parte superior de las escaleras. Al instalar la

puerta en la parte superior de las escaleras, DEBEN utilizarse los

elementos de ferretería incluidos.

To Install – Lift & Away Mode (Pressure Mount) Para instalar – Modo Eleve y Aleje (montaje a presión)

To Install – Swing Mode (Hardware Mount) Para instalar – Modo Giratorio (montaje mediante hardware)

1 Adjust gate width C D :

Slide lock & release button on

handle and lift upward into unlocked

position (Figure 1a).

Press width adjustment button and

lift handle until line on handle points

to width adjustment icon (Figure

1b).

1 Ajuste el ancho de la puerta C D :

Deslice el botón de traba y liberación

ubicado en la manija y eleve a la

posición “destrabado” (Figura 1a).

Presione el botón de ajuste de ancho y

eleve la manija hasta que la línea sobre

la manija apunte hacia el ícono de

ajuste de ancho (Figura 1b).

2 Secure gate in

opening A B E :

Slide panels so that all

bumpers, including those

on baseboard adjustment,

are firm against opening

(Figure 2a). Press handle

down firmly until it locks

(Figure 2b). Push forward

on gate to ensure it is

secure.

2 Asegure la puerta en la

abertura A B E :

Deslice los paneles de manera

que todos los topes, incluidos

aquellos sobre el ajuste de

zócalo, queden firmes contra la

abertura (Figura 2a). Presione

con firmeza la manija hacia

abajo hasta que trabe (Figura

2b). Empuje la puerta hacia

adelante para asegurarse de

que haya encajado bien.

1a 1b

3 Instale la puerta:

Deslice los topes de la puerta en las bisagras de

soporte (Figura 3).

4 Ajuste el ancho de la puerta:

Deslice el botón de traba y liberación

ubicado en la manija y eleve a la

posición “destrabado” (Figura 4a).

Presione el botón de ajuste de ancho

y eleve la manija hasta que la línea

sobre la manija apunte hacia el ícono

de ajuste de ancho (Figura 4b).

Gate

Stop

Tope de

puerta

Care and Maintenance Cuidado y mantenimiento

To Clean: Wipe with soft cloth dampened with soapy water.

Rinse with cloth dampened with clear water and then towel dry.

Para limpiar la puerta: Límpiela con un paño suave humedecido con agua

jabonosa. Enjuáguela con un paño humedecido con agua limpia y luego

séquela con una toalla.

2 Install wall cups H I J:

NOTE: For top of stairs you MUST

use wall cups with gate stop. Position

wall cups so that gate stop prevents

gate from swinging over stairs. For

other openings in home, wall cups are

optional.

Place template with bottom fully

touching the floor. Be sure the wall

cup side of template is facing up. Tape

in place and follow instructions on

template (Figure 2a).

Remove template. Drill pilot holes at all

marks. Install wall cups using flat head

screws (Figure 2b).

2 Instale los soportes de pared H I J:

NOTA: Para la parte superior de escaleras,

DEBE utilizar soportes de pared con tope de

puerta. Coloque los soportes de pared de

manera que el tope de puerta evite que la

puerta se abra de manera giratoria sobre las

escaleras. Para otras aberturas en el hogar, los

soportes de pared son opcionales.

Coloque la plantilla con el lado inferior sobre

el piso en su totalidad. Asegúrese de que el

lado de la plantilla con los soportes de pared

esté mirando hacia arriba. Fije la plantilla

con cinta y siga las instrucciones que allí

aparecen (Figura 2a).

Quite la plantilla. Utilice el taladro para

perforar los orificios de guía que aparecen

marcados. Coloque los soportes de pared

con los tornillos de cabeza plana (Figura 2b).

3 Install gate:

Slide bumpers on gate into hinge

brackets (Figure 3).

4 Adjust gate width:

Slide lock & release button on

handle and lift upward into

unlocked position (Figure 4a).

Press width adjustment

button and lift handle until

line on handle points to width

adjustment icon (Figure 4b).

5 Secure gate in opening:

Press width adjustment button and

slide panels so that bumpers on

baseboard adjustment are firm against

wall cups or opening (Figure 5a). Press

handle down firmly until it locks (Figure

5b). Push forward on gate to ensure it

is secure.

5 Ajuste el ancho de la puerta:

Presione el botón de ajuste de ancho y

deslice los paneles de manera que todos

los topes sobre el ajuste de zócalo queden

firmes contra los soportes de pared o

la abertura (Figura 5a). Presione con

firmeza la manija hacia abajo hasta que

trabe (Figura 5b). Empuje la puerta hacia

adelante para asegurarse de que haya

encajado bien.

ADVERTENCIA:

• Si la puerta se utiliza en la parte superior de las escaleras,

asegúrese de colocar los soportes de pared de modo

que éstos eviten que la puerta se balancee hacia las

escaleras. Vea “Tope de puerta” Figuras 2a y 2b.

WARNING:

• If using over stairs, be sure to position wall cups so

that they prevent gate from swinging over stairs. See

“Gate Stop” Figures 2a and 2b.

To Install – Swing Mode (Hardware Mount) continued Para instalar – Modo Giratorio (montaje mediante hardware)

4a 4b

Andere Safety 1st Andere Handbücher

Safety 1st

Safety 1st GA090 Bedienungsanleitung

Beliebte Andere Handbücher anderer Marken

GO Industries

GO Industries 38017 Bedienungsanleitung

Cissell

Cissell 30LBCMAN2 Bedienungsanleitung

RIDGID

RIDGID K-60SP Bedienungsanleitung

Gage Bilt

Gage Bilt GB751SH-5 Bedienungsanleitung

OVE

OVE SIERRA 60 Bedienungsanleitung

ReelCraft

ReelCraft 7800 OLB21 Bedienungsanleitung

Body Armor 4x4

Body Armor 4x4 ECO-SERIES Bedienungsanleitung

ROBLIN

ROBLIN DROP Benutzerhandbuch

EMG

EMG EMG-ACB BARREL Service-Handbuch

MiniSolar

MiniSolar MT-150 Bedienungsanleitung

Parkside

Parkside PSZ 250 B2 Bedienungsanleitung

ABB

ABB REM 610 Produkthandbuch

Parkside

Parkside 55992 Betriebsanleitung

Skyjacker

Skyjacker F250 Bedienungsanleitung

IBM

IBM IBM SYSTEM Z Installationsanleitung

Grech Motors

Grech Motors G28 Bedienungsanleitung

NOVAK

NOVAK BATTERY CARE SHEET Leitfaden

Telemotive

Telemotive blue PiraT Mini Benutzerhandbuch
