SICK WLA26 Series Bedienungsanleitung

BETRIEBSANLEITUNG

WLA26

BETRIEBSANLEITUNG

WLA26

Beschriebenes Produkt

W26

WLA26

Hersteller

SICK AG

Erwin-Sick-Str. 1

79183 Waldkirch

Deutschland

Rechtliche Hinweise

Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben

bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks

ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes

zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche

schriftliche Zustimmung der Firma SICK AG ist untersagt.

Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.

Originaldokument

Dieses Dokument ist ein Originaldokument der SICK AG.

2006/42/EC

SAFETY

8020357.1DS8/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA26 3

Irrtümer und Änderungen vorbehalten

Inhalt

1 Zu Ihrer Sicherheit............................................................................. 5

1.1 Allgemeine Sicherheitshinweise.............................................................. 5

1.2 Hinweise zur UL Zulassung...................................................................... 5

2 Bestimmungsgemäße Verwendung............................................... 5

3 Bedien- und Anzeigeelemente........................................................ 5

4 Montage.............................................................................................. 6

5 Elektrische Installation..................................................................... 6

6 Zusatzfunktionen.............................................................................. 8

7 Inbetriebnahme................................................................................. 9

7.1 Ausrichtung............................................................................................... 9

7.2 Einsatzbedingungen prüfen..................................................................... 10

7.3 Einstellung Schaltabstand....................................................................... 12

7.4 Einstellung Zeitfunktionen....................................................................... 13

7.5 Einstellung Hell-/Dunkelschaltend.......................................................... 14

8 Prozessdatenstruktur........................................................................ 14

9 Störungsbehebung............................................................................ 14

10 Demontage und Entsorgung............................................................ 15

11 Wartung.............................................................................................. 15

12 Technische Daten.............................................................................. 16

12.1 Maßzeichnungen...................................................................................... 16

13 Anhang................................................................................................ 17

13.1 Konformitäten und Zertifikate................................................................. 17

INHALT

4B E T R I E B S A N L E I T U N G | WLA26 8020357.1DS8/2021-11-24 | SICK

Irrtümer und Änderungen vorbehalten

1 Zu Ihrer Sicherheit

1.1 Allgemeine Sicherheitshinweise

■Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.

■

Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur

von geschultem Fachpersonal vorgenommen werden.

■

2006/42/EC

SAFETY

Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im

Sinne der EU-Maschinenrichtlinie.

■

Installieren Sie den Sensor nicht an Orten, die direkter UV-Strahlung (Son‐

nenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind, außer dies ist in der

Betriebsanleitung ausdrücklich erlaubt.

■Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit und Verschmut‐

zung zu schützen.

■Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐

zyklus der Lichtschranke benötigt werden.

1.2 Hinweise zur UL Zulassung

The device shall be supplied from an isolating transformer having a secondary overcur‐

rent protective device that complies with UL 248 to be installed in the field rated either:

a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or

b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).

Alternatively, they can be supplied from a Class 2 power supply.

UL Environmental Rating: Enclosure type 1

2 Bestimmungsgemäße Verwendung

Die WLA26 ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor

genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und

Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen

Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐

spruch gegenüber der SICK AG.

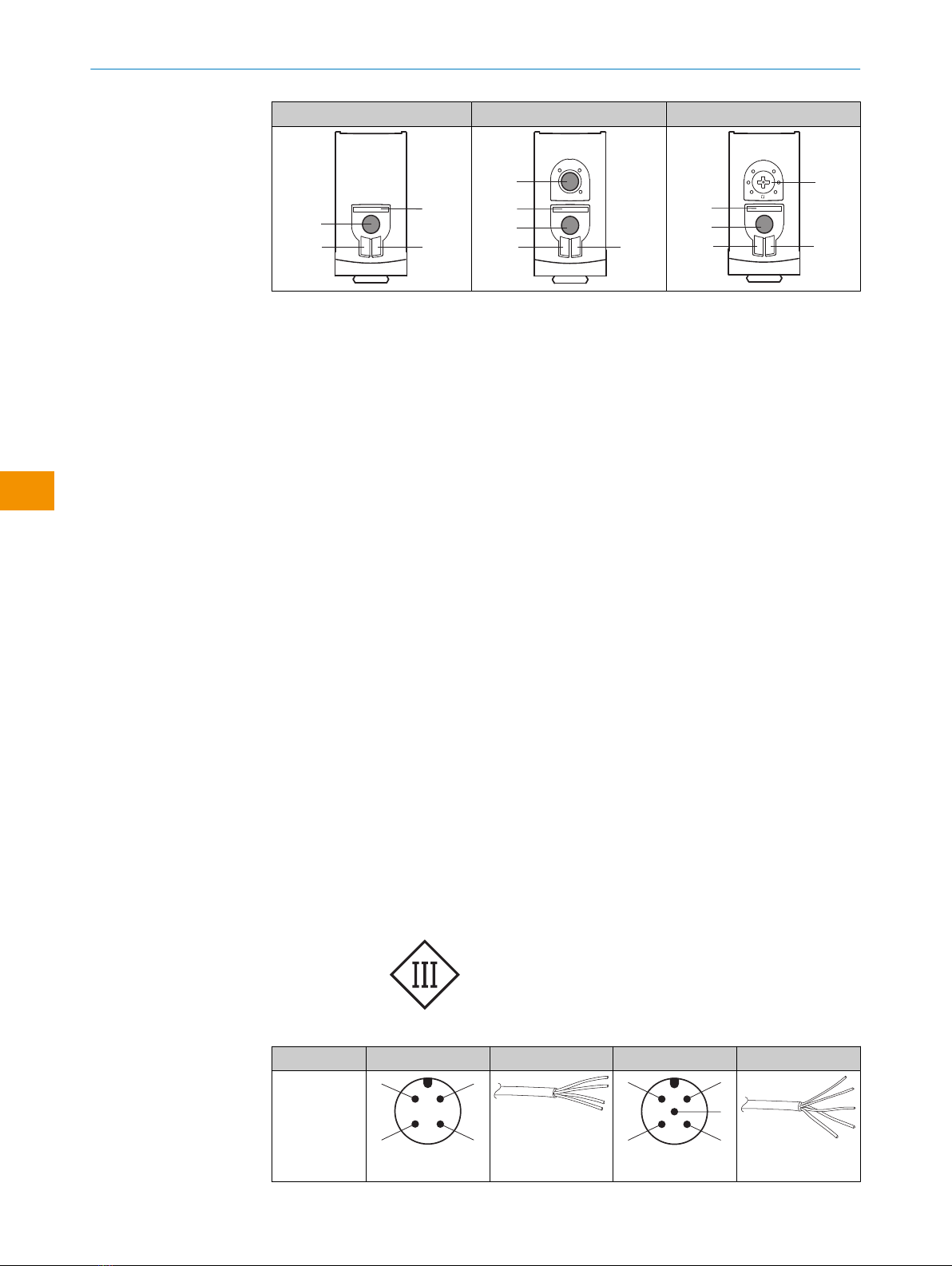

3 Bedien- und Anzeigeelemente

WLA26x-xxxxxx00 WLA26x-xxxxxx01 WLA26x-xxxxxx02

ZU IHRER SICHERHEIT 1

8020357.1DS8/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA26 5

Irrtümer und Änderungen vorbehalten

WLA26x-xxxxxx30 WLA26x-xxxxxx31 WLA26x-xxxxxx32

1BluePilot blau: Ausrichthilfe

2LED gelb: Status Lichtempfang

3LED grün: Versorgungsspannung aktiv

4Drück-Dreh-Element: Einstellung der Zeitfunktionen

5Teach-Taste: Einstellung hell-/dunkelschaltend

6Teach-Taste: Einstellung der Empfindlichkeit

4 Montage

Sensor und Reflektor an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-

Programm). Sensor und Reflektor zueinander ausrichten.

Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten.

5 Elektrische Installation

Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die

folgenden Informationen zu beachten:

– Steckeranschluss: Pinbelegung beachten

– Leitung: Adernfarbe

Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen

bzw. einschalten.

Erläuterungen zum Anschlussschema (folgende Tabellen):

Alarm = Alarmausgang

Health = Alarmausgang

MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal

QL1/C = Schaltausgang, IO-Link Kommunikation

Test = Testeingang

UB: 10 ... 30 V DC

Tabelle 1: Anschlüsse

Wxx26x- x4 xH x5 xI

1 = BN

2 = WH

3 = BU

4 = BK

5= GY

2 1

0.14 mm2

AWG26

2 1

0.14 mm2

AWG26

4 MONTAGE

6B E T R I E B S A N L E I T U N G | WLA26 8020357.1DS8/2021-11-24 | SICK

Irrtümer und Änderungen vorbehalten

Wxx26x- x9 xB

1 = BN

2 = BU

3 = not connected

4 = BK

5= WH

6 = GY

7 = not connected

IN = 4 A

IN = 6 A

Tabelle 2: DC

WLA

26x- xxX6XxxxA00

xxX6X

xxxA0

1-A99

Push-

pull

161 162 163 165 167 168 16A 16K 16L 16N 16x

PNP 861 862 863 865 867 868 86A 86K 86L 86N 86x

1 =

+ (L+)

2 =

3 = BU - (M)

4 = BK QL1/C

De-

fault:

QQAlarm Alarm Teach

→ L+

Test

→ L+

func‐

tion

Teach

→ L+

Test

→ L+

func‐

tion

www.s

ick.co

8022

709

De-

fault:

QL1 (C)

QQQQQQQQ Q Q www.s

ick.co

8022

709

Tabelle 3: DC

WLA

26x- xxXXXxxxZZZ

Push-pull 111 112 114 116 421 422 721 722

PNP 811 812 814 816 B21 B22 - -

NPN C11 C12 C14 C16 - - F21 F22

BN + (L+)

WH QQHealth Health Q QQQ

BU - (M)

BK QQQQQQQQ

GY - - - - Test

→ L+

Test

→ L+

Test

→ M

Test

→ M

ELEKTRISCHE INSTALLATION 5

8020357.1DS8/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA26 7

Irrtümer und Änderungen vorbehalten

Tabelle 4: Push-pull, PNP, NPN

Push-pull

PNP

NPN

+ (L+)

Q ≤ 100 mA

‒ (M)

Push-pull

PNP

NPN

+ (L+)

Q ≤ 100 mA

‒ (M)

Push-pull

PNP

NPN

+ (L+)

Q≤ 100 mA

‒ (M)

Push-pull

PNP

NPN

+ (L+)

Q≤ 100 mA

‒ (M)

6 Zusatzfunktionen

Alarm

Alarmausgang: Der Sensor (WLA26) verfügt über einen Vorausfallmeldeausgang

("Alarm" im Anschlussschema [siehe Tabelle 2]), der meldet, wenn der Sensor nur noch

eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursachen:

Verschmutzung von Sensor oder Reflektor, Sensor ist dejustiert. Im Gutzustand: LOW

(0), bei zu starker Verschmutzung HIGH (1).

Health

Health-Ausgang: Der Sensor (WLA26) verfügt über einen Vorausfallmeldeausgang

("Health" im Anschlussschema [siehe Tabelle 2]), der meldet, wenn der Sensor nur

noch eingeschränkt betriebsbereit ist oder die Leitung unterbrochen ist. Mögliche

Ursachen: Verschmutzung von Sensor oder Reflektor, Sensor ist dejustiert, Leitung ist

beschädigt. Im Gutzustand: HIGH (1), bei zu starker Verschmutzung oder Leitungsunter‐

brechung LOW (0). Dabei blinkt die gelbe Anzeige-LED.

6 ZUSATZFUNKTIONEN

8B E T R I E B S A N L E I T U N G | WLA26 8020357.1DS8/2021-11-24 | SICK

Irrtümer und Änderungen vorbehalten

Tabelle 5: Alarm

Alarm (≤ 100 mA) Health (≤100 mA)

+ (L+)

Alarm

‒ (M)

+ (L+)

Health

‒ (M)

+ (L+)

Alarm

‒ (M)

+ (L+)

Health

‒ (M)

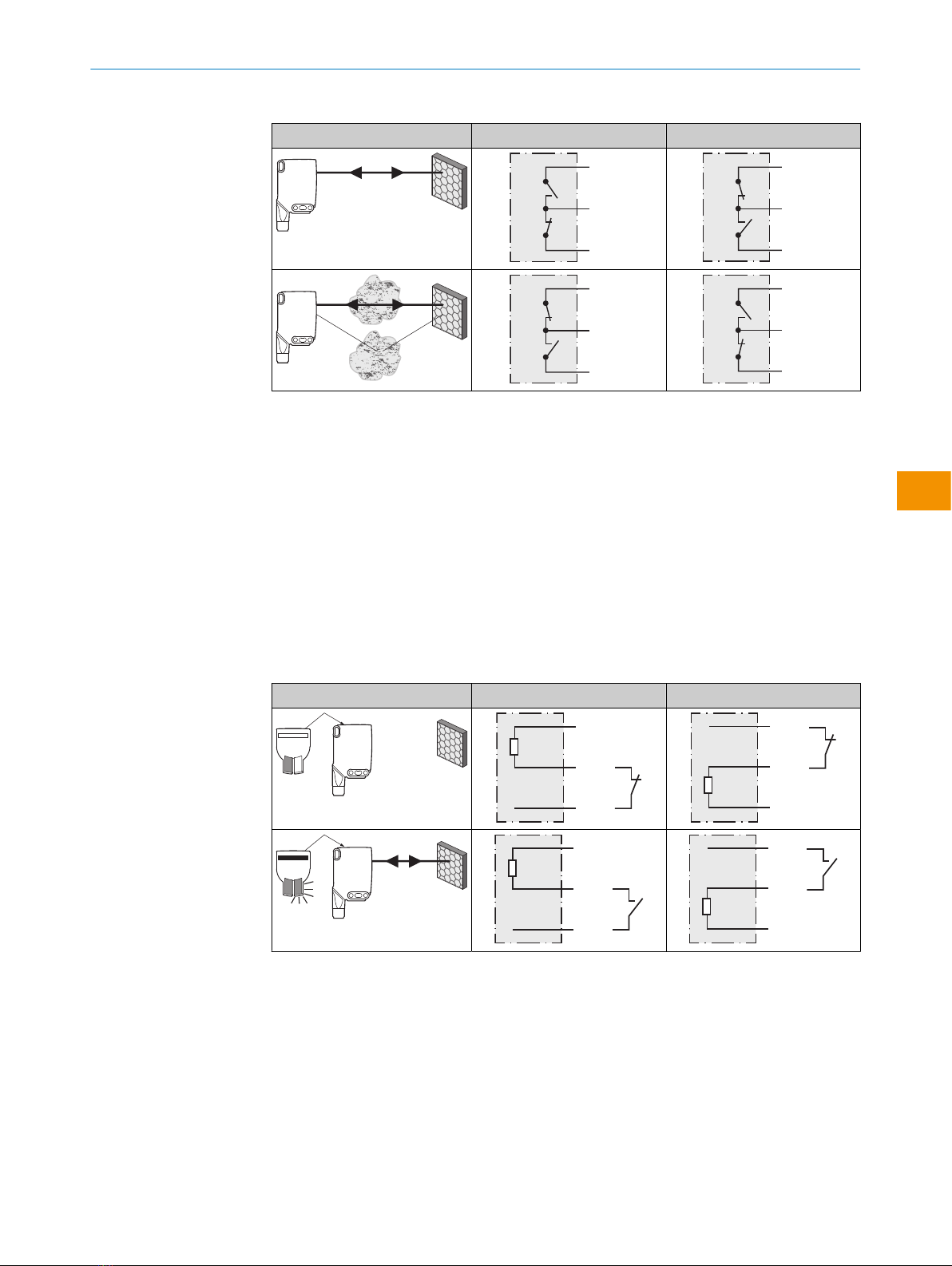

Testeingang

Testeingang: Die Sensoren WLA26 verfügen über einen Testeingang („TE“ oder „Test“

im Anschlussschema [siehe Tabelle 2]), mit dem der Sender ausgeschaltet und somit

die ordnungsgemäße Funktion des Sensors überprüft werden kann: Bei Verwendung

von Leitungsdosen mit LED-Anzeigen ist darauf zu achten, dass der TE entsprechend

belegt ist.

Es darf sich kein Objekt zwischen Sensor und Reflektor befinden, Testeingang aktivie‐

ren (siehe Anschlussschema [siehe Tabelle 2]).

Sende-LED wird abgeschaltet, bzw. es wird simuliert, dass ein Objekt erkannt wird.

Zur Überprüfung der Funktion die Tabelle 6 heranziehen. Verhält sich der Schaltaus‐

gang nicht gemäß der Grafik, Einsatzbedingungen prüfen, siehe „Störungsbehebung“,

Seite 14.

Tabelle 6: Test

Test → M Test → L+

+ (L+)

Test

– (M)

+ (L+)

Test

– (M)

+ (L+)

Test

– (M)

+ (L+)

Test

– (M)

7 Inbetriebnahme

7.1 Ausrichtung

Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass der rote

Sendelichtstrahl in der Mitte des Reflektors auftrifft. Der Sensor muss freie Sicht

auf den Reflektor haben, es darf sich kein Objekt im Strahlengang befinden [siehe

Abbildung 1]. Es ist darauf zu achten, dass die optischen Öffnungen von Sensor und

Reflektor vollständig frei sind.

ZUSATZFUNKTIONEN 6

8020357.1DS8/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WLA26 9

Irrtümer und Änderungen vorbehalten

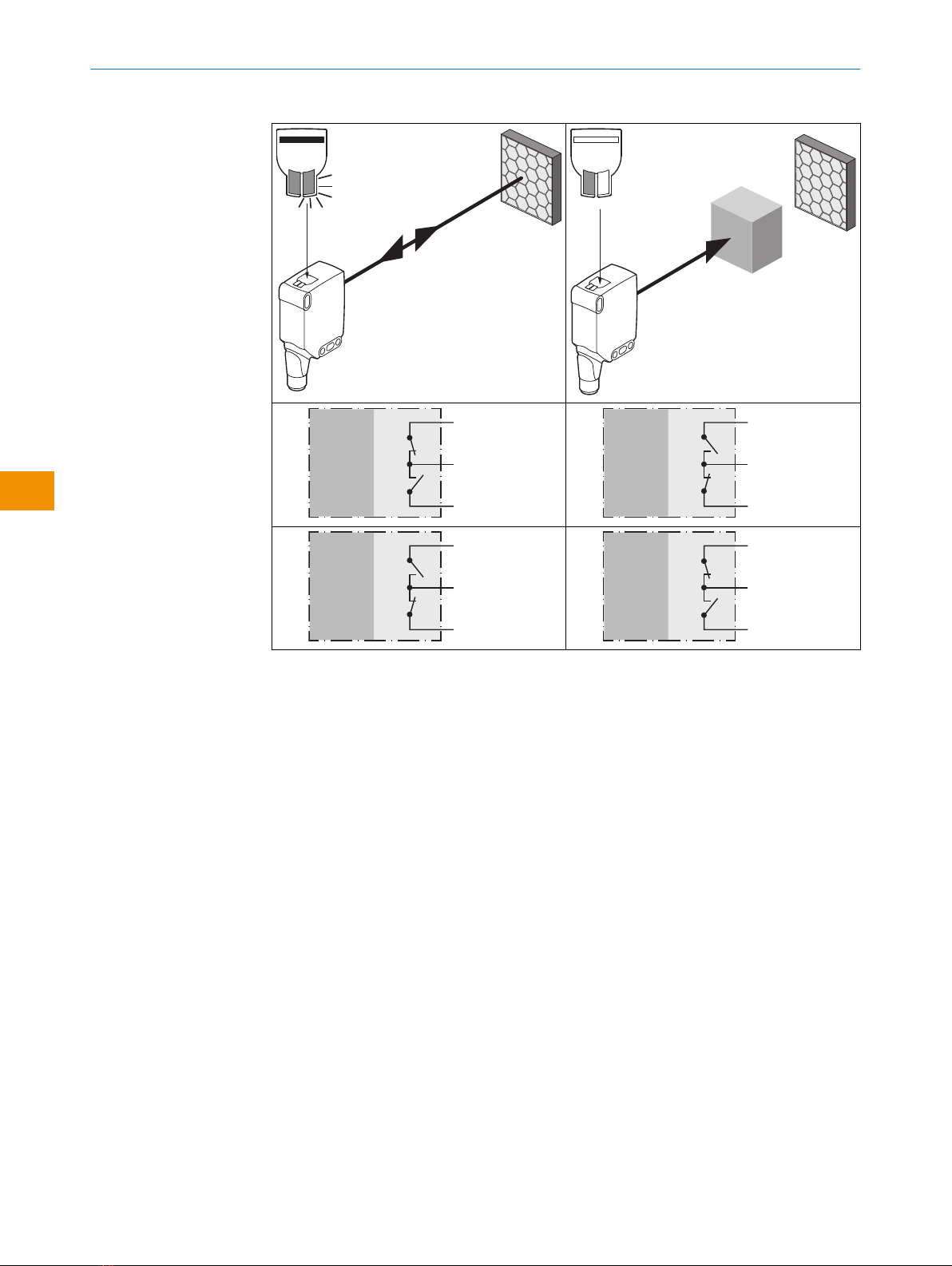

Tabelle: Ausrichtung

Abbildung 1: Ausrichtung 1 Abbildung 2: Ausrichtung 2

7.2 Einsatzbedingungen prüfen

WLA26 sind Reflexions-Lichtschranken, in der das Autokollimationsprinzip mit einem

Multi-Empfangselement kombiniert wird. Dadurch ist es möglich, die größtmögliche

Robustheit gegen depolarisierende Objekte mit einem sehr großen Schaltabstand zu

vereinen. Das bedeutet, dass die WLA26 eine hohe Funktionsreserve (unempfindlicher

gegen Staub) hat und bei depolarisierenden Objekten keine Fehlschaltungen zeigt.

Distanz zwischen Sensor und Reflektor mit dem zugehörigen Diagramm [siehe

Tabelle 7] abgleichen (x = Schaltabstand, y = Funktionsreserve).

HINWEIS TIPP:

Sollten durch extrem depolarisierende Objekte dennoch Fehlschaltungen hervorgerufen

werden, kann die WLA26 durch einen Teach (via IO-Link oder mittels Teach-Taste am

Gehäuse) auch an diese extremen Bedingungen angepasst werden und Fehlschaltun‐

gen unterdrücken.

Tabelle 7: Einsatzbedingungen

100

1.000

4 8 2016122 6 181410

Funktionsreserve

Abstand in m

Schaltabstand

WLA26P-xxxxx1xx

Abbildung 3: Kennlinie 1: Standard Reflektor

1Reflektor PL20A

2Reflektor PL22

3Reflektor PL250

Abstand in m

Schaltabstand typ. max. Schaltabstand

0 2 8 10 12 144 16 18 206

5,5 70

11,5 16

12 17

12 18

8 10

Abbildung 4: Balkendiagramm 1: Standard

Reflektor

1Reflektor PL20A

2Reflektor PL22

3Reflektor PL250

4Reflektor PL30A

5Reflektor PL40A

6Reflektor PL80A, C110A

7 INBETRIEBNAHME

10 B E T R I E B S A N L E I T U N G | WLA26 8020357.1DS8/2021-11-24 | SICK

Irrtümer und Änderungen vorbehalten

Andere Handbücher für WLA26 Series

Inhaltsverzeichnis

Sprachen:

Andere SICK Zubehör Handbücher

SICK

SICK KTS Bedienungsanleitung

SICK

SICK LMS4000 Bedienungsanleitung

SICK

SICK PowerProx WTT190L-K Series Bedienungsanleitung

SICK

SICK WTB26 Bedienungsanleitung

SICK

SICK WLG16 Bluetooth Bedienungsanleitung

SICK

SICK GLD20 Bedienungsanleitung

SICK

SICK GRL18 24 Series Bedienungsanleitung

SICK

SICK SPEETEC 1D Bedienungsanleitung

SICK

SICK UFS Bedienungsanleitung

SICK

SICK RMS1000 Bedienungsanleitung

SICK

SICK TiM8 DistanceGuard Series Bedienungsanleitung

SICK

SICK DC12-24V Bedienungsanleitung

SICK

SICK deTem4 Core IP69K Bedienungsanleitung

SICK

SICK D 35 Series Bedienungsanleitung

SICK

SICK WSE26 Bedienungsanleitung

SICK

SICK AS30 Prime Edge Bedienungsanleitung

SICK

SICK MultiTask RAY10 Series Bedienungsanleitung

SICK

SICK RS25 Series Bedienungsanleitung

SICK

SICK MultiPulse WTB4-3P2100S14 Bedienungsanleitung

SICK

SICK WSE16 Series Bedienungsanleitung

SICK

SICK DL100 Pro Bedienungsanleitung

SICK

SICK HTE18 Series Bedienungsanleitung

SICK

SICK GRTB18 Bedienungsanleitung

SICK

SICK WLD26 Bedienungsanleitung

Beliebte Zubehör Handbücher anderer Marken

Hillco

Hillco 2810 Bedienungsanleitung

Siemens

Siemens QSA2700D Bedienerhandbuch

Contours

Contours ZY024 Bedienungsanleitung

Saivod

Saivod VS621 Bedienungsanleitung

Virtuox

Virtuox VirtuCLEAN 2.0 Bedienungsanleitung

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Bedienungsanleitung

Z-Wave

Z-Wave HSD-200Z Bedienungsanleitung

turck

turck FMX-IM-2UPLI63FX Bedienungsanleitung

Decagon Devices

Decagon Devices 10HS Bedienungsanleitung

UPPAbaby

UPPAbaby Cup Holder Bedienungsanleitung

Elko

Elko SmartSensor Leakage Wireless Bedienungsanleitung

Grizzly

Grizzly H8371 Bedienungsanleitung

Panasonic

Panasonic HG-T Series Bedienungsanleitung

IFM Electronic

IFM Electronic Efector 250 Series Referenzhandbuch

DigiDesign

DigiDesign 888/24 I/O Bedienungsanleitung

PROZIS

PROZIS QUAY Bedienungsanleitung

patagonia

patagonia PSI Vest Bedienungsanleitung

SFC Energy

SFC Energy EFOY GO! Bedienungsanleitung
