SICK PBS plus Bedienungsanleitung

Betriebsanleitung

PBS plus

Druckschalter DE

Pressure switch EN

Pressostat FR

Presostato ES

Betriebsanleitung

Operating instructions

Notice d’instruction

Instrucciones de uso

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

Contents Page 35-66 EN

1. General information

2. Structure and function

3. Safety

4. Transport, packaging and storage

5. Commissioning, operation

6. Faults

7. Maintenance and cleaning

8. Disassembly, return and disposal

9. Technical data

Inhalt Seite 3-34 D

1. Allgemeines

2. Aufbau und Funktion

3. Sicherheit

4. Transport, Verpackung und Lagerung

5. Inbetriebnahme, Betrieb

6. Störungen

7. Wartung und Reinigung

8. Demontage, Rücksendung und Entsorgung

9. Technische Daten

Contenu Page 67-98 F

1. Généralités

2. Structure et fonctionnement

3. Sûreté

4. Transport, emballage et stockage

5. Mise en service, fonctionnement

6. Anomalies

7. Maintenance et nettoyage

8. Démontage, retour et mise au rebut

9. Caractéristiques techniques

Contenido Paginás 99-130 ES

1. Información general

2. Diseño y funcionamiento

3. Seguridad

4. Transporte, embalaje y almacenamiento

5. Puesta en servicio, funcionamiento

6. Averías

7. Mantenimiento y limpieza

8. Desmontaje, devolución y eliminación

9. Datos técnicos

Inhalt/ Contents/ Contenu/ Contenido

Konformitätserklärungen nden Sie online unter www.sick.com Vous trouverez les déclarations de conformité en ligne à l'adresse

www.sick.com

Podrá encontrar declaraciones de conformidad online en www.sick.comDeclarations of conformity can be found online at www.sick.com

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

1. ALLGEMEINES

1. Allgemeines

Das in der Betriebsanleitung beschriebene Gerät wird nach dem aktuellen Stand der Technik

konstruiert und gefertigt. Alle Komponenten unterliegen während der Fertigung strengen Quali-

täts- und Umweltkriterien. Unsere Managementsysteme sind nach ISO 9001 und ISO 14001

zertiziert.

Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für

sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsan-

weisungen.

Die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und

allgemeinen Sicherheitsbestimmungen einhalten.

Die Betriebsanleitung ist Produktbestandteil und muss in unmittelbarer Nähe des Gerätes für

das Fachpersonal jederzeit zugänglich aufbewahrt werden. Betriebsanleitung an nachfolgende

Benutzer oder Besitzer des Gerätes weitergeben.

Das Fachpersonal muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen

und verstanden haben.

Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen.

Technische Änderungen vorbehalten.

Weitere Informationen:

Internet-Adresse: www.sick.com

Zugehöriges Datenblatt: 8024859

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

2. AUFBAU UND FUNKTION

2. Aufbau und Funktion

2.1 Lieferumfang

Druckschalter

Betriebsanleitung

Testreport

Lieferumfang mit dem Lieferschein abgleichen.

2.2 Überblick

















1 INFO-Taste

2 Digitalanzeige

3 Statusanzeige, Schaltausgänge

4 MENU-Taste

5 Bestätigungstaste

6 Elektrischer Anschluss

7 Prozessanschluss, Schlüsseläche

8 Prozessanschluss, Gewinde

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

2. AUFBAU UND FUNKTION

4-stellige LED-Anzeige

C Anzeige Druckwert

C Anzeige Menüpunkt

C Anzeige Parameter

Status Schaltausgang 1

Status Schaltausgang 2 (optional)

Displaymodus

CKurze Betätigung

Anzeige der Einheit

CLange Betätigung

Anzeige der eingestellten Parameter

siehe Kapitel 5.7 „Parameter“

Programmiermodus

CKurze Betätigung

Menü aufwärts

Parameterwert aufwärts (schrittweise)

CLange Betätigung

Menü aufwärts

Parameterwert aufwärts (schnell)

Displaymodus

CKurze Betätigung

Anzeige der Einheit

CLange Betätigung

Sprung in den Programmiermodus

Programmiermodus

CKurze Betätigung

Menü abwärts

Parameterwert abwärts (schrittweise)

CLange Betätigung

Menü abwärts

Parameterwert abwärts (schnell)

Displaymodus

CKurze Betätigung

Anzeige der Einheit

Programmiermodus

CKurze Betätigung

Auswahl Menüpunkt

Bestätigung der Eingabe

2.3 Anzeige- und Bedieneinheit

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

3. SICHERHEIT

3. Sicherheit

3.1 Symbolerklärung

WARNUNG!

... weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu

schweren Verletzungen führen kann, wenn sie nicht gemieden wird.

VORSICHT!

... weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder

leichten Verletzungen bzw. Sach- und Umweltschäden führen kann, wenn sie nicht

gemieden wird.

WARNUNG!

... weist auf eine möglicherweise gefährliche Situation hin, die durch heiße Oberächen

oder Flüssigkeiten zu Verbrennungen führen kann, wenn sie nicht gemieden wird.

Information

... hebt nützliche Tipps und Empfehlungen sowie Informationen für einen efzienten und

störungsfreien Betrieb hervor.

3.2 Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungs-

zweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden.

Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausge-

schlossen.

Verwendungszweck

Der Druckschalter PBS plus dient dem Schalten von Stromkreisen in Abhängigkeit des gemes-

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

3. SICHERHEIT

senen Druckes. Zusätzlich kann der Druckwert als standardisiertes Analogsignal an entsprechende

Auswerteeinheiten ausgegeben werden. Die Schaltbedingungen können direkt am Druckschalter

programmiert werden (Schalt- und Rückschaltpunkte, …). Über die verschiedenen Anzeigeelemente

können Schaltzustände und Druckwerte abgelesen werden.

Dies ist ein Gerät der Klasse B für Störaussendung und ist für den Betrieb in industrieller Umge-

bung vorgesehen. In anderen Umgebungen, z. B. im Wohn- oder Gewerbebereich, kann sie unter

Umständen andere Einrichtungen störend beeinussen. In diesem Fall kann vom Betreiber verlangt

werden, angemessene Maßnahmen durchzuführen.

Den Druckschalter nur in Anwendungen verwenden, die innerhalb seiner technischen Leistungs-

grenzen liegen (z. B. max. Umgebungstemperatur, Materialverträglichkeit, ...).

→ Leistungsgrenzen siehe Kapitel 9 „Technische Daten“.

Technische Einschränkungen

Der Überlastdruck darf zu keinem Zeitpunkt überschritten werden, auch nicht beim Auftreten

von Fehlern in der Endanwendung. Belastungen oberhalb der Überlastsicherheit können Mess-

fehler hervorrufen.

Druckstöße unterhalb des Nenndruckes und kürzer als 1 ms können Messfehler hervorrufen.

Für Anwendungen bei denen Druckspitzen auftreten, empehlt sich der Einsatz einer Drossel.

Die Drossel verengt den Druckkanal auf 0,3 mm und erhöht dadurch die Resistenz gegen

Druckspitzen. Alternativ kann ein Prozessanschluss mit verringerter Kanalbohrung (0,3mm oder

0,6mm) angewendet werden.

Bei Messstoffen, die die Kanalbohrung verstopfen können (z. B. durch Partikel), muss eine front-

bündige Geräteausführung eingesetzt werden.

Bei hoher Umgebungstemperatur und hoher UV-Bestrahlung ist der Druckschalter mit einer

zusätzlichen Beschattung zu installieren, um Schäden an Digitalanzeige und Tasten zu

vermeiden.

Die Messstofftemperatur am Gerät darf 85 °C nicht überschreiten. Bei heißeren Messstoffen,

kann eine Kühlstrecke Abhilfe schaffen.

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

3. SICHERHEIT

3.3 Personalqualikation

Fachpersonal

Das vom Betreiber autorisierte Fachpersonal ist aufgrund seiner fachlichen Ausbildung, seiner

Kenntnisse der Mess- und Regelungstechnik und seiner Erfahrungen sowie Kenntnis der landes-

spezischen Vorschriften, geltenden Normen und Richtlinien in der Lage, die beschriebenen

Arbeiten auszuführen und mögliche Gefahren selbstständig zu erkennen.

Spezielle Einsatzbedingungen verlangen weiteres entsprechendes Wissen, z. B. über aggressive

Medien.

3.4 Verwendung von Zubehör und Ersatzteilen

Es wird empfohlen, nur Originalzubehör und Originalersatzteile von SICK zu verwenden. Die

Verwendung von Zubehör- und Ersatzteilen Dritter können aufgrund von Qualitätsmängeln oder

anderen Ursachen zu Schäden am Gerät oder Unfällen führen.

SICK übernimmt keine Haftung für Schäden oder Unfälle, die durch eine Fehlfunktion oder

Nichteignung von Zubehör- und Ersatzteilen entstehen, die nicht von SICK stammen (z. B. Nicht-

einhaltung der IP-Schutzart von Steckverbindern). Es können keine Gewährleistungsansprüche

geltend gemacht werden, die aufgrund einer Fehlfunktion oder Nichteignung eines Zubehör- oder

Ersatzteiles Dritter entstehen.

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

3. SICHERHEIT

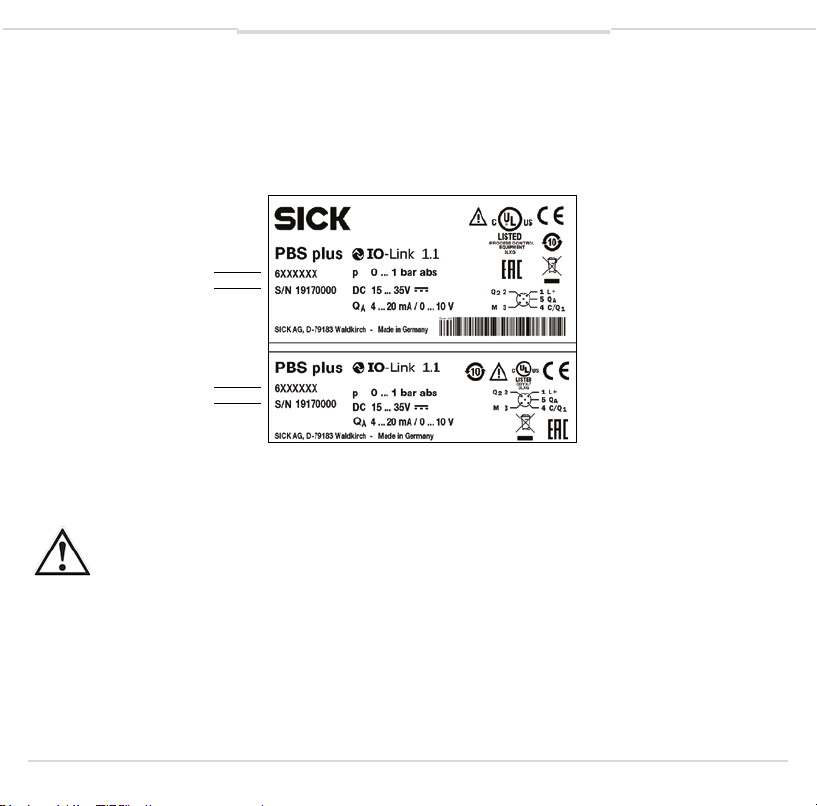

3.5 Beschilderung, Sicherheitskennzeichnungen

Typenschild

Wird die Seriennummer unleserlich (z. B. durch mechanische Beschädigung oder Übermalen), ist

eine Rückverfolgbarkeit nicht mehr möglich.

Symbole

Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen!

Bestell-Nr.

Serien-Nr.

Bestell-Nr.

Serien-Nr.

Verpackungslabel

Typenschild

Betriebsanleitung PBS plus

BETRIEBSANLEITUNG PBS plus 8024946 |SICK AG

Irrtümer und Änderungen vorbehalten

4. TRANSPORT, VERPACKUNG UND LAGERUNG

4. Transport, Verpackung und Lagerung

Die frontbündige Ausführung wird zum Schutz der Membrane mit spezieller Schutzkappe

geliefert.

Diese Schutzkappe von Hand erst kurz vor dem Einbau entfernen, um Schäden an der

Membrane bzw. dem Prozessanschlussgewinde zu vermeiden.

Schutzkappe zur späteren Lagerung oder Transport aufbewahren.

Schutzkappe bei Ausbau und Transport des Gerätes montieren.

4.1 Transport

Druckschalter auf eventuell vorhandene Transportschäden untersuchen. Bei frontbündiger

Ausführung zusätzlich die Membrane auf optische Beschädigungen prüfen.

Offensichtliche Schäden unverzüglich mitteilen.

4.2 Verpackung und Lagerung

Verpackung erst unmittelbar vor der Montage entfernen.

Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z.

B. wechselnder Einbauort, Reparatursendung).

Zulässige Bedingungen am Lagerort:

Lagertemperatur: -20 ... +70 °C

Feuchtigkeit: 45 ... 75 % relative Feuchte (keine Betauung)

Vor dem Einlagern die Schutzkappe zum Schutz der Membrane montieren.
