VERWENDUNG DES GERÄTS

MIT HILFE DES COMPUTERS

1. SOFTWAREINSTALLATION

Legen Sie die CD in das CD-Laufwerk ein.

Die Software startet die Installationsdatei. Befolgen Sie die

Installationsanweisungen, um die Computersoftware zu

installieren.

Wenn die Software die Installationsdatei nicht direkt

starten kann, önen Sie den Inhalt der CD, doppelklicken

Sie dann auf das Symbol der EXE-Datei (I.) und befolgen Sie

die Installationsanweisungen.

2. SOFTWARE-BENUTZEROBERFLÄCHE

2.1. MENÜ UND SYMBOLLEISTE

A. Dateien önen

B. Dateien speichern

C. Einstellungen

D. Zeiteinstellung

E. Datenaufzeichnung in Echtzeit starten

F. Datenaufzeichnung in Echtzeit stoppen

G. Messgeräts mit Computer verbinden

H. Messgerät von Computer trennen

I. Daten vom Messgerät auf den Computer

herunterladen

J. Drucken

K. Hilfe

2.2. ZEITEINSTELLUNG

Mit dieser Funktion wird die Uhrzeit des Messgeräts

entsprechend der Computeruhrzeit eingestellt.

Das Datum kann in drei Formaten eingestellt werden: „YY-

MM-DD“ (Jahr-Monat-Tag), „MM-DD-YY“ (Monat-Tag-

Jahr), „DD-MM-YY“ (Tag-Monat-Jahr).

2.3. ECHTZEIT-DATENAUFZEICHNUNG:

Mit dieser Funktion können Sie in Echtzeit überwachen und

ein lineares Diagramm der Umgebungsgeräusche erstellen,

nachdem Sie das Messgerät an die Software angeschlossen

haben.

Um die Grak zu vergrößern, verwenden Sie die

Bildschirmlupentaste mit Pluszeichen.

2.3.1. NAVIGATIONSBESCHRIFTUNG

1. Startuhrzeit der Messung

2. Enduhrzeit der Messung

3. Maximaler Lesewert registriert

4. Minimaler Lesewert registriert

5. Liste der Dateien

6. Datensatzname

7. Maßeinheit

8. Anzahl der registrierten Lesewerte

9. Abtastfrequenz

10. Durchschnittswert der Daten

11. Obergrenze für den Alarm

12. Untergrenze für den Alarm

2.3.2. BESCHREIBUNG DES A-B-DIAGRAMMS

Um einen bestimmten Teilbereich der Ergebnisdiagramms

anzuzeigen, markieren Sie den ausgewählten Bereich mit

den Markierungen A und B.

Um den Marker A zu verschieben, drücken Sie das

Minuszeichen neben dem Marker, so dass „A“ gelb

markiert ist.

Mit dem Pfeil (4 Diamanten) können Sie die Markierung im

Diagramm an die gewünschte Position verschieben.

A B C D E F

G H I J K

1 3

2 4

7 9 11

6 8 10 12

BEDIENUNGSANLEITUNG

44 Rev. 14.03.2019

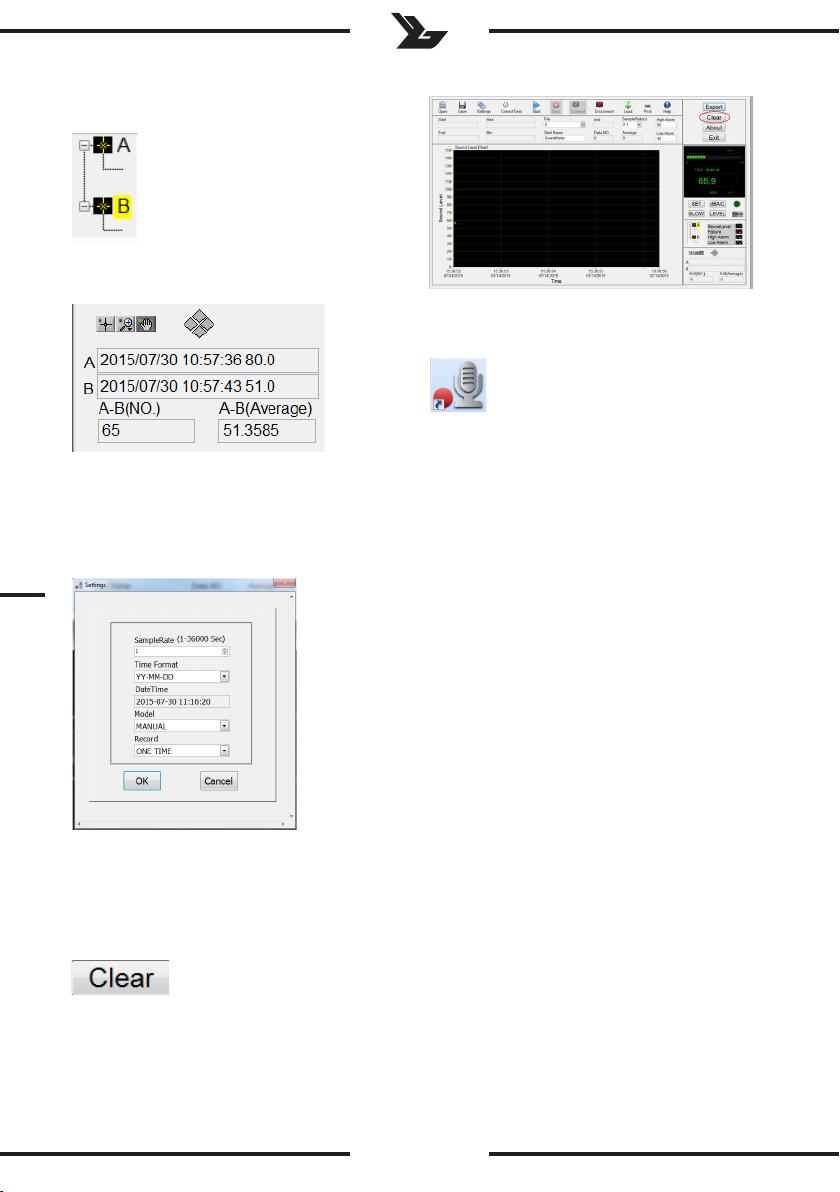

Startuhrzeit und Anfangswert, Enduhrzeit und Endwert,

Anzahl der Messungen und Durchschnittswert werden in

der unteren linken Ecke des Fensters angezeigt.

2.4. FUNKTIONEN DES DATENSCHREIBERS

2.4.1. EINSTELLUNGEN

Die Funktion dient zur Einstellung der

Datenabtastfrequenz(1-36000 Sekunden), des Formats

des angezeigten Datums („YY-MM-DD“ (Jahr-Monat-Tag),

„MM-DD-YY“ (Monat-Tag-Jahr), „DD-MM-YY“ (Tag-Monat-

Jahr)), des Aufnahmemodus, gleichzeitig wird das Datum

und die Uhrzeit der Messung angezeigt.

2.4.2. Herunterladen von Daten vom Messgerät auf den

Computer – Damit werden Daten heruntergeladen, die im

Gerät des Computers gespeichert sind.

2.4.3. SPEICHERREINIGUNG

Schließen Sie das Messgerät an den Computer an, um den

Speicher zu reinigen. Laden Sie ggf. die Daten herunter und

speichern Sie sie. Klicken Sie anschließend auf „CLEAR“, um

die Daten im Speicher zu löschen.

3. NUTZUNG

3.1. Drücken Sie das Softwaresymbol (II.) auf dem

Computerdesktop.

3.2. Schließen Sie das Messgerät mit einem USB-Kabel an

den Computer an und schalten Sie das Messgerät mit

der ON/OFF-Taste ein.

3.3. Klicken Sie nach dem Önen der Software auf

Zeiteinstellung“, um Datum und Uhrzeit einzustellen.

3.4. Einstellen: Datensatzname, Abtastfrequenz, ´Ober-

und Untergrenze für den Alarm zum Starten der

Messung und Überwachung in Echtzeit.

3.5. Um das Gerät von der Computersoftware zu trennen,

klicken Sie auf „Messgerät von Computer trennen“,

trennen Sie das USB-Kabel und schalten Sie das

Messgerät aus.

Wiederholen Sie den Vorgang für die Markierung B und

stellen Sie sicher, dass die Markierung A nicht mehr gelb

gekennzeichnet ist.

4 54 5

Rev. 14.03.2019

USING THE DEVICE WITH A COMPUTER

1. INSTALLING SOFTWARE

Insert the CD into the CD drive.

The software will launch the installation le. To install the

software, follow the installation instructions.

If the software cannot run the installation le directly, open

the CD contents, then double-click on the.exe le icon (I.).

Follow the installation instructions.

2. SOFTWARE INTERFACE

2.1. MENU AND TOOLBAR

A. Opening les

B. Saving les

C. Settings

D. Setting time

E. Start real-time data logging

F. Stop real-time data logging

G. Connecting the meter with a computer

H. Disconnecting the meter from the

computer

I. Downloading data from the meter to the

computer

J. Printing

K. Help

2.2. SETTING TIME

This function is used to set the meter’s time according to

the computer’s time.

The date can be set in three formats: „YY-MM-DD“ (year-

month-day), „MM-DD-YY“ (month-day-year), „DD-MM-YY“

(day-month – year).

2.3. REAL-TIME DATA LOGGING

This function is used to monitor and create a linear graph

of ambient sounds in real time after connecting the meter

to the software.

2.3.1. PANEL DESCRIPTION

1. Measurement start time

2. Measurement end time

3. Maximum reading recorded

4. Minimum reading recorded

5. File list

6. Name of record

7. Unit of measure

8. Number of readings recorded

9. Sampling frequency

10. Average value of data

11. Alarm upper limit

12. Alarm lower limit

2.3.2. A-B GRAPH DESCRIPTION

To look at a specic part of the graph of results, mark the

selected range using markers A and B.

To move the marker A, press the minus next to the marker

so that „A“ is highlighted in yellow.

Use the arrow (4 diamonds) to move the marker on the

graph to the desired position.

To zoom in on the graph, use the lens plus button.

USER MANUAL

A B C D E F

G H I J K

1 3

2 4

7 9 11

6 8 10 12

66 Rev. 14.03.2019

The start time and initial value, the end time and end value,

number of measurements and the average value will be

displayed in the lower left corner of the window.

2.4. DATALOGGER FUNCTION

2.4.1. SETTINGS

This function is used to set the data sampling rate (1-36000

seconds), the date format („YY-MM-DD“ (year-month-day),

„MM-DD-YY“ (month-day-year), „DD – MM-YY „(day-

month-year)) and the recording mode. It also shows the

date and time of measurement.

2.4.2. Downloading data from the meter to the computer.

2.4.3. CLEANING THE MEMORY

To clean the memory, connect the meter to the computer. If

necessary, download and save the data, then click „CLEAR“

to delete the data in memory.

3. USING THE DEVICE

3.1. Press the software icon (II.) on the computer desktop.

3.2. Connect the meter to the computer with a USB cable

and turn on the meter with the ON/OFF button.

3.3 After the software has opened, click on „Time

settings“ to adjust the date and time.

3.4 To start the measurement and real-time monitoring,

set the record name, sampling frequency, alarm

upper and lower limit.

3.5 To disconnect the device from the computer

software, click on „Disconnect meter from computer“,

disconnect the USB cable and turn o the meter.

Repeat the operation for marker B, making sure that A is no

longer highlighted in yellow.

6 76 7

Rev. 14.03.2019

UŻYTKOWANIE URZĄDZENIA

ZA POŚREDNICTWEM KOMPUTERA

1. INSTALACJA OPROGRAMOWANIA

Włożyć płytę CD do napędu CD.

Oprogramowanie uruchomi plik instalacyjny. Aby

zainstalować oprogramowanie komputerowe należy

postępować zgodnie ze wskazówkami instalacji.

Jeśli oprogramowanie nie może bezpośrednio uruchomić

pliku instalacyjnego, należy otworzyć zawartość dysku CD,

a następnie kliknąć dwukrotnie w ikonę pliku.exe (I.) po

czym postępować zgodnie z instrukcjami instalacji.

2. INTERFEJS OPROGRAMOWANIA

2.1. MENU I PASEK NARZĘDZI

A. Otwieranie plików

B. Zapisywanie plików

C. Ustawienia

D. Ustawienia czasu

E. Rozpoczęcie rejestrowania danych

w czasie rzeczywistym

F. Zatrzymanie rejestrowania danych

w czasie rzeczywistym

G. Połączenie miernika z komputerem

H. Rozłączanie miernika z komputerem

I. Pobór danych z miernika do komputera

J. Drukowanie

K. Pomoc

2.2. USTAWIENIA CZASU

Ta funkcja służy do ustawiania czasu miernika zgodnie

z czasem komputera.

Data może być ustawiona w 3 formatach: „YY-MM-DD”

(rok-miesiąc-dzień), „MM-DD-YY” (miesiąc-dzień-rok),

„DD-MM-YY” (dzień-miesiąc-rok).

2.3. REJESTROWANIA DANYCH W CZASIE

RZECZYWISTYM

Funkcja służy do monitorowania i tworzenia wykresu

liniowego dźwięków otoczenia w czasie rzeczywistym po

podłączeniu miernika do oprogramowania.

W celu przybliżenia wykresu należy użyć przycisku lupy

z plusem.

2.3.1. OPIS PANELU

1. Czas rozpoczęcia pomiaru

2. Czas zakończenia pomiaru

3. Zarejestrowany maksymalny odczyt

4. Zarejestrowany minimalny odczyt

5. Lista plików

6. Nazwa zapisu

7. Jednostka miary

8. Liczba zarejestrowanych odczytów

9. Częstotliwość próbkowania

10. Wartość średnia danych

11. Górny limit dla alarmu

12. Dolny limit dla alarmu

2.3.2. OPIS WYKRESU A-B

Aby spojrzeć na określoną część wykresu wyników należy

ustawić wybrany zakres poprzez znaczniki A i B.

Aby przesunąć znacznik A, należy nacisnąć znak minus

obok znacznika tak aby "A" podświetlone zostało na żółto.

Za pomocą strzałki (4 diamenty) można przesunąć znacznik

na wykresie do żądanej pozycji.

INSTRUKCJA OBSŁUGI

A B C D E F

G H I J K

1 3

2 4

7 9 11

6 8 10 12

88 Rev. 14.03.2019

Czas rozpoczęcia oraz wartość początkowa, czas

zakończenia oraz wartość końcowa, ilość pomiarów

i wartość średnia zostaną wyświetlone w lewym dolnym

rogu okna.

2.4. FUNKCJA REJESTRATORA DANYCH

2.4.1. USTAWIENIA

Funkcja służy do ustawania częstotliwości próbkowania

danych(1-36000 sekund), formatu wyświetlanej daty („YY-

MM-DD” (rok-miesiąc-dzień), „MM-DD-YY” (miesiąc-

dzień-rok), „DD-MM-YY” (dzień-miesiąc-rok)), trybu

nagrywania oraz pokazuje datę pomiaru i godzinę pomiaru.

2.4.2. Pobór danych z miernika do komputera – służy do

pobrania danych zapisanych w urządzeniu w komputerze.

2.4.3. CZYSZCZENIE PAMIĘCI

Aby wyczyścić pamięć należy podłączyć miernik do

komputera. W razie potrzeby pobrać i zapisać dane.

Następnie kliknąć przycisk „CLEAR” w celu usunięcia

danych w pamięci.

3. UŻYTKOWANIE

3.1. Wcisnąć ikonę oprogramowania (II.) na pulpicie

komputera.

3.2. Podłączyć miernik za pomocą kabla USB do

komputera po czym włączyć miernik przyciskiem

ON/OFF.

3.3. Po otwarciu się oprogramowania kliknąć

w „Ustawienia czasu” w celu dostosowania daty

i godziny.

3.4. Ustawić: Nazwa zapisu, częstotliwość próbkowania,

górny limit dla alarmu oraz dolny limit dla alarmu

aby rozpocząć pomiar i monitorowanie w czasie

rzeczywistym.

3.5. Aby odłączyć urządzenie od oprogramowania

komputera, kliknąć przycisk „Rozłączanie miernika

z komputerem” odłączyć kabel USB a następnie

wyłączyć miernik.

Powtórzyć czynność dla znacznika B, upewniając się, że

znak A nie jest już podświetlony na żółto.

8 98 9

Rev. 14.03.2019

POUŽÍVÁNÍ ZAŘÍZENÍ

PROSTŘEDNICTVÍM POČÍTAČE

1. INSTALACE PROGRAMOVÉHO VYBAVENÍ

Vložte CD disk do CD mechaniky.

Program spustí instalační soubor. Chcete-li program

nainstalovat, postupujte podle pokynů k instalaci.

Pokud program nemůže automaticky spustit instalační

soubor, otevřete obsah CD disku, pak klikněte na ikonu

souboru.exe (I.) a poté postupujte podle pokynů k instalaci.

2. UŽIVATELSKÉ ROZHRANÍ PROGRAMU

2.1. MENU A PANEL NÁSTROJŮ

A. Otevření souborů

B. Uložení souborů

C. Nastavení

D. Nastavení času

E. Spuštění záznamu dat v reálném čase

F. Zastavení záznamu dat v reálném čase

G. Připojení měřiče k počítači

H. Odpojení měřiče od počítače

I. Stahování dat z měřiče do počítače

J. Tisk

K. Nápověda

2.2. NASTAVENÍ ČASU

Tato funkce slouží k nastavení času měřiče podle času

počítače.

Datum může být nastaveno ve třech formátech: „YY–MM–

DD“ (rok-měsíc-den), „MM–DD–YY“ (měsíc–den–rok), „DD–

MM–YY“ (den-měsíc-rok).

2.3. NAHRÁVÁNÍ DAT V REÁLNÉM ČASE

Funkce slouží k monitorování a vytvoření lineárního

grafu okolních zvuků v reálném čase po připojení měřiče

k programu.

2.3.1. POPIS PANELU

1. Čas zahájení měření

2. Čas ukončení měření

3. Naměřená maximální hodnota

4. Naměřená minimální hodnota

5. Seznam souborů

6. Název záznamu

7. Jednotka měření

8. Počet zaznamenaných hodnot

9. Frekvence vzorkování

10. Průměrná hodnota dat

11. Horní mez alarmu

12. Dolní mez alarmu

2.3.2. POPIS GRAFU A–B

Chcete-li se podívat na určitou část grafu výsledků, nastavte

vybraný rozsah pomocí značek A a B.

Chcete-li posunout značku A, stiskněte znaménko mínus

vedle značky tak, aby značka „A“ byla zvýrazněna žlutě.

Pomocí šipky (4 diamanty) můžete posunout značku na

grafu na požadovanou pozici.

Chcete-li graf přiblížit, použijte tlačítko lupy s plusem.

NÁVOD K OBSLUZE

A B C D E F

G H I J K

1 3

2 4

7 9 11

6 8 10 12

1010 Rev. 14.03.2019

Čas zahájení měření a počáteční hodnota, čas konce měření

a koncová hodnota, počet měření a průměrná hodnota se

zobrazí v levém dolním rohu okna.

2.4. FUNKCE ZÁZNAMU DAT

2.4.1. NASTAVENÍ

Funkce se používá k nastavení vzorkovací frekvence dat

(1–36000 sekund), formátu zobrazovaného data („YY-MM-

DD“ (rok-měsíc-den), „MM-DD-YY“ (měsíc-den-rok), „DD-

MM-YY“ (den-měsíc-rok)), režimu záznamu a zobrazuje

datum a hodinu měření.

2.4.2. Stažení dat z měřiče do počítače – slouží ke stažení

dat uložených v zařízení do počítače.

2.4.3. ČIŠTĚNÍ PAMĚTI

Chcete-li vyčistit paměť měřiče musíte připojit měřič

k počítači. Je-li to nutné, stáhněte a uložte data z měřiče.

Poté klikněte na „CLEAR“ pro vymazání dat v paměti měřiče.

3. POUŽITÍ

3.1. Klikněte na ikonu programu (II.) na pracovní ploše

počítače.

3.2. Pomocí kabelu USB připojte měřič k počítači

a zapněte měřič pomocí tlačítka ON/OFF.

3.3. Po spuštění programu klikněte na „Nastavení času“

pro nastavení data a času.

3.4. Před spuštěním měření a monitorování v reálném

čase nastavte název záznamu, vzorkovací frekvenci,

horní mez alarmu a dolní mez alarmu.

3.5. Chcete-li zařízení odpojit od počítače, klepněte

v programu na tlačítko „Odpojit měřič od počítače“,

odpojte USB kabel a měřič vypněte.

Ujistěte se, že označení A již není zvýrazněno žlutě

a opakujte operaci pro značku B.

Inhaltsverzeichnis

Sprachen:

Andere Steinberg Systems Messgerät Handbücher

Steinberg Systems

Steinberg Systems SBS-PH-100 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-THE-600 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-CT-123 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-TPG-100 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LL-276 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LL-350 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-SF-5000 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-AM-30C Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-DM-1000TR Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LM-400C Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-TW-50C Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-MM-200 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-AM-200C Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-TG-2000 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-SM-135C Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-LL-10 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-SF-1000 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-RL-500R Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-RL-1000 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-MT-100 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-SF-300 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-CO-100 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-CM-1000 Bedienungsanleitung

Steinberg Systems

Steinberg Systems SBS-GFM-230 Bedienungsanleitung

Beliebte Messgerät Handbücher anderer Marken

Suaoki

Suaoki D40 Bedienungsanleitung

Elster

Elster BK-G1.6 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Deltabar FMD71 Handbuch

Duratool

Duratool D03128 Bedienungsanleitung

Vega

Vega VEGAPULS 65 Bedienungsanleitung

Tonghui

Tonghui TH2618B Bedienungsanleitung

Tenmars

Tenmars TM-801 Bedienungsanleitung

MSR

MSR 145 Bedienungsanleitung

TPS

TPS WP-82 Bedienungsanleitung

ELMETRON

ELMETRON CP-511 Bedienungsanleitung

PCB Piezotronics

PCB Piezotronics 003C30 Bedienungsanleitung

Tenma

Tenma 72-10465 Bedienungsanleitung

Endress+Hauser

Endress+Hauser Proline Promag 50 Technische Daten

Siemens

Siemens SITRANS F Coriolis FCT030 Stücklistenhandbuch

KLINGER

KLINGER CMF V Series Bedienungsanleitung

EXFO

EXFO FTB-2 Bedienungs- und Wartungshandbuch

Keysight

Keysight M8290A Bedienungsanleitung

ADTEK

ADTEK MW-5 Bedienungsanleitung
